Электрические соединения
Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими нормативами. С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230 В с заземлением, соблюдая полярность фаза- нейтраль.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм.
В случае замены кабеля питания должен быть использован кабель “HAR H05 VV-F” 3x0,75 мм2 с максимальным диаметром 8 мм. Чтобы получить доступ к клеммам, снимите переднюю панель котла (прикрепленную двумя винтами в нижней части) и поверните панель управления вниз; после снятия предохранительной крышки вам станут доступны клеммники M1, M2, M3 для электрических соединений. В клеммную колодку встроены плавкие быстрые предохранители на 3,15 A (для их проверки или замены выньте черный держатель предохранителя).
ЭЛЕКТРОСХЕМА ПРИВЕДЕНА В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ “SECTION” B
ЭЛЕКТРОСХЕМА
1 - Предохранители | 19 - Вентилятор |
2 - Электропитание 230В | 20 - Насос отопительного контура |
3 - Комнатный термостат (ТА) | 21 - Насос бойлера горячей воды |
4 - Датчик температуры подачи отопления | 22 - Термопредохранитель |
5 - Датчик температуры возврата отопления | 23 - Термостат на фланце теплообменника |
6 - Датчик давления | |
7 - Датчик температуры отходящих газов | |
8 - Датчик бойлера горячей воды | |
9 - Вспомогательный датчик 1 | С - голубой |
10 - Вспомогательный датчик 2 | М - коричневый |
11 - Уличный датчик температуры | N - черный |
12 - Панель дистанционного управления | R - красный |
13 - Насос | G/V - желтый/зеленый |
14 - Электрод детектора пламени | V - зеленый |
15 - Электрод розжига | B - белый |
16 - Блок розжига | G - серый |
17 - Газовый клапан | Y - желтый |
18 - Предохранительный термостат | P - фиолетовый |
Убедитесь, что потребляемая мощность всех устройств, подсоединенных к аппарату, не превышала 2А. Если она выше, между данными устройствами и электронной платой котла следует разместить реле.
Соединения, имеющиеся на клеммных колодках M1- M3 имеют высокое напряжение (230 В). Перед соединением проверьте, что оборудование не подключено к электропитанию. Соблюдайте полярность питания на клеммной колодке M1: L (ФАЗА) - N (НЕЙТРАЛЬ).

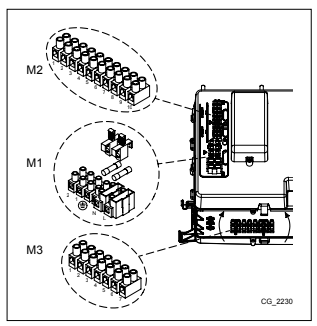

Клеммная колодка
КЛЕММНАЯ КОЛОДКА M1
(L) = Фаза (коричневый)
(N) = Нейтраль (голубой).
= Заземление (желто-зеленый).
(1) (2) = контакт для комнатного термостата.
Необходимо снова установить перемычку на клеммы 1-2 клеммной колодки M1 котла в случае, когда не используется комнатный термостат или когда подсоединен пульт дистанционного управления, поставляемый как дополнительный аксессуар.
КЛЕММНИК M2
Клеммы 1(подсветка) - 2 (масса) - 3 ( 12 В): подсоединение пульта дистанционного управления (низковольтного), поставляемого в качестве дополнительного аксессуара.
Клеммы 4 - 5 (общее): подключение внешнего датчика (поставляется в качестве опции)
Клеммы 6 - 5 (общее): подключение 2-го дополнительного датчика температуры ( датчик солнечной системы, каскадной, зональной и т. д.).
Клеммы 7 - 5 (общее) :подключение 1-го дополнительного датчика температуры ( солнечной системы, каскадной,
зональной и т. д.).
Клеммы 9-10: подключение датчика из бойлера горячей воды.
Клемма 8 : не используется.
КЛЕММНАЯ КОЛОДКА M3
Клеммы 1 - 3: Неиспользуемые .
Клеммы 4 - 5: Подключение насоса бойлера горячей воды.
Клеммы 6 - 7: подключение насоса системы отопления (снаружи внизу гидравлического разделителя).
Если котел подключен к системе тёплых полов, монтажник должен установить термостат безопасности, для защиты системы от перегрева.
Для подключения кабелей к клеммным колодкам, используйте специальные отверстия, имеющиеся в нижней части котла.
При подключении внешних насосов необходимо установить между устройствами реле на 250 В перем. тока/250 В прем. тока с номинальным током не менее 16 А, которое в состоянии выдерживать пусковые токи выше 100 А.
