Технические характеристики

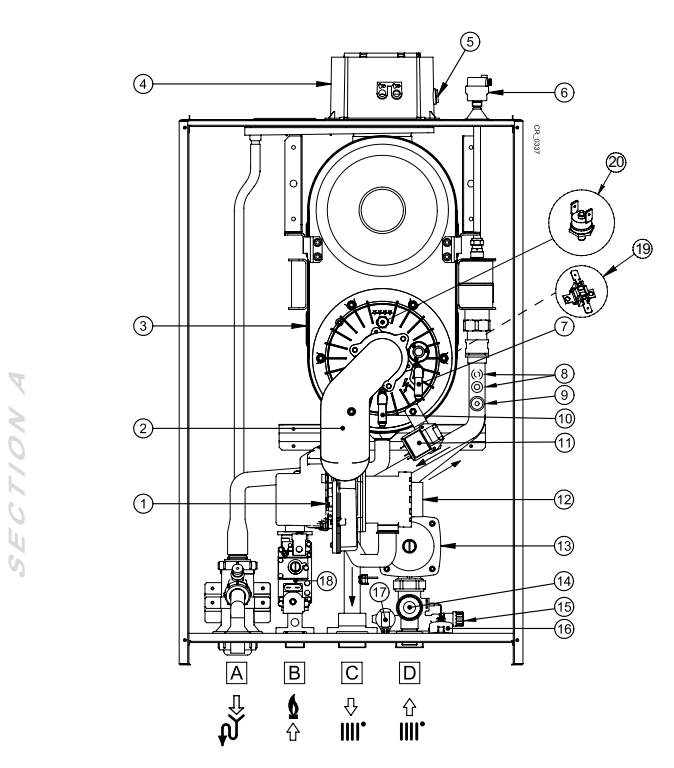

Эскиз котла
1 - Вентилятор | 13 - Насос |
2 - Коллектор газовоздушной смеси | 14 - Гидравлический предохранительный клапан |
3 - Первичный теплообменник | 15 - Кран слива воды из котла |
4 - Коаксиальный патрубок выброса дымов | 16 - Манометр |
5 - Датчик температуры отходящих газов | 17 - Датчик гидравлического давления |
6 - Автоматический воздухоотводчик | 18 - Газовый клапан |
7 - Электрод розжига | 19 - Термопредохранитель |
8 - Датчик температуры отопления (подача и возврат) | 20 - Термостат на фланце теплообменника |
9 - Предохранительный термостат (слишком высокая температура) | A - Соединение сифона слива конденсата |
10 - Электрод детектор пламени | B - Вход газа |
11 - Блок розжига | C - Подача системы отопления |
12 - Устройство Вентури | D - Возврат системы отопления |
Технические характеристики LUNA DUO-TEC MP 1.90
Категория | II2H3P |
Тип газа | G20 - G31 |
Макс. потребляемая тепловая мощность | 87,4 кВт |
Мин. потребляемая тепловая мощность (G20) | 9,7 кВт |
Мин. потребляемая тепловая мощность (G31) | 12,5 кВт |
Макс. полезная тепловая мощность при 80/60 °C | 85,0 кВт |
Макс. полезная тепловая мощность при 50/30 °C | 91,8 кВт |
Мин. полезная тепловая мощность при 80/60 °C (G20) | 9,4 кВт |
Мин. полезная тепловая мощность при 80/60 °C (G31) | 12,2 кВт |
Мин. полезная тепловая мощность при 50/30 °C (G20) | 10,2 кВт |
Мин. полезная тепловая мощность при 50/30 °C (G31) | 13,1 кВт |
Номинальный КПД 80/60 °C | 97,3 % |
Номинальный КПД 50/30 °C | 105,5 % |
КПД 30% Pn 40/30 °C | 107,5 % |
Макс. давление воды отопительного контура | 4 бар |
Мин. давление воды отопительного контура | 0,5 бар |
Объем контура котла (объем воды) | 9 л |
Диапазон температуры воды в контуре отопления | 25 °C÷80 °C |
Тип дымохода | C13 - C33 - C43 - C53 - C63 - C83 - C93 - B23 |
Диаметр коаксиального дымохода | 110 мм/160 мм |
Диаметр раздельного дымохода | 110 мм/110 мм |
Макс. массовый расход дымовых газов | 0,040 кг/с |
Мин. массовый расход дымовых газов | 0,005 кг/с |
Макс. температура дымовых газов | 70 °C |
Класс Nox 5 (EN 15502-1) | 39,5 мг/кВт*ч |
Входное давление природного газа 2H | 20 мбар |
Входное давление сжиженного газа (пропана) 3Р | 37 мбар |
Напряжение электропитания | 230 B |
Частота электрической сети | 50 Гц |
Номинальная электрическая мощность | 275 Вт |
Вес нетто | 83 кг |
Размеры (высота/ширина/глубина) | 952/600/584 |
Степень защиты от влаги (EN 60529) | IPX5D |
Уровень шума на расстоянии 1 м | |
Qmax (G20) - 2H | 9,25 м3/ч |
Qmin (G20) - 2H | 1,03 м3/ч |
Qmax (G31) - 3P | 6,79 кг/ч |
Qmin (G31) - 3P | 0,97 кг/ч |
Технические характеристики LUNA DUO-TEC MP 1.99
Категория | II2H3P |
Тип газа | G20 - G31 |
Макс. потребляемая тепловая мощность | 95,1 кВт |
Мин. потребляемая тепловая мощность (G20) | 11,7 кВт |
Мин. потребляемая тепловая мощность (G31) | 11,7 кВт |
Макс. полезная тепловая мощность при 80/60 °C | 92,4 кВт |
Макс. полезная тепловая мощность при 50/30 °C | 99,8 кВт |
Мин. полезная тепловая мощность при 80/60 °C (G20) | 11,4 кВт |
Мин. полезная тепловая мощность при 80/60 °C (G31) | 11,4 кВт |
Мин. полезная тепловая мощность при 50/30 °C (G20) | 12,3 кВт |
Мин. полезная тепловая мощность при 50/30 °C (G31) | 12,3 кВт |
Номинальный КПД 80/60 °C | 97,2 % |
Номинальный КПД 50/30 °C | 105,1 % |
КПД 30% Pn 40/30 °C | 107,4 % |
Макс. давление воды отопительного контура | 4 бар |
Мин. давление воды отопительного контура | 0,5 бар |
Объем контура котла (объем воды) | 10 л |
Диапазон температуры воды в контуре отопления | 25 °C÷80 °C |
Тип дымохода | C13 - C33 - C43 - C53 - C63 - C83 - C93 - B23 |
Диаметр коаксиального дымохода | 110 мм/160 мм |
Диаметр раздельного дымохода | 110 мм/110 мм |
Макс. массовый расход дымовых газов | 0,043 кг/с |
Мин. массовый расход дымовых газов | 0,005 кг/с |
Макс. температура дымовых газов | 70 °C |
Класс Nox 5 (EN 15502-1) | 24,7 мг/кВт*ч |
Входное давление природного газа 2H | 20 мбар |
Входное давление сжиженного газа (пропана) 3Р | 37 мбар |
Напряжение электропитания | 230 B |
Частота электрической сети | 50 Гц |
Номинальная электрическая мощность | 280 Вт |
Вес нетто | 93 кг |
Размеры (высота/ширина/глубина) | 952/600/584 |
Степень защиты от влаги (EN 60529) | IPX5D |
Уровень шума на расстоянии 1 м | |
Qmax (G20) - 2H | 10,06 м3/ч |
Qmin (G20) - 2H | 1,24 м3/ч |
Qmax (G31) - 3P | 7,39 кг/ч |
Qmin (G31) - 3P | 0,91 кг/ч |
Технические характеристики LUNA DUO-TEC MP 1.110
Категория | II2H3P |
Тип газа | G20 - G31 |
Макс. потребляемая тепловая мощность | 104,9 кВт |
Мин. потребляемая тепловая мощность (G20) | 11,7 кВт |
Мин. потребляемая тепловая мощность (G31) | 11,7 кВт |
Макс. полезная тепловая мощность при 80/60 °C | 102,0 кВт |
Макс. полезная тепловая мощность при 50/30 °C | 110,2 кВт |
Мин. полезная тепловая мощность при 80/60 °C (G20) | 11,4 кВт |
Мин. полезная тепловая мощность при 80/60 °C (G31) | 11,4 кВт |
Мин. полезная тепловая мощность при 50/30 °C (G20) | 12,3 кВт |
Мин. полезная тепловая мощность при 50/30 °C (G31) | 12,3 кВт |
Номинальный КПД 80/60 °C | 97,2 % |
Номинальный КПД 50/30 °C | 105,1 % |
КПД 30% Pn 40/30 °C | 107,4 % |
Макс. давление воды отопительного контура | 4 бар |
Мин. давление воды отопительного контура | 0,5 бар |
Объем контура котла (объем воды) | 10 л |
Диапазон температуры воды в контуре отопления | 25 °C÷80 °C |
Тип дымохода | C13 - C33 - C43 - C53 - C63 - C83 - C93 - B23 |
Диаметр коаксиального дымохода | 110 мм/160 мм |
Диаметр раздельного дымохода | 110 мм/110 мм |
Макс. массовый расход дымовых газов | 0,047 кг/с |
Мин. массовый расход дымовых газов | 0,005 кг/с |
Макс. температура дымовых газов | 70 °C |
Класс Nox 5 (EN 15502-1) | 24,7 мг/кВт*ч |
Входное давление природного газа 2H | 20 мбар |
Входное давление сжиженного газа (пропана) 3Р | 37 мбар |
Напряжение электропитания | 230 B |
Частота электрической сети | 50 Гц |
Номинальная электрическая мощность | 320 Вт |
Вес нетто | 93 кг |
Размеры (высота/ширина/глубина) | 952/600/584 |
Степень защиты от влаги (EN 60529) | IPX5D |
Уровень шума на расстоянии 1 м | |
Qmax (G20) - 2H | 11,10 м3/ч |
Qmin (G20) - 2H | 1,24 м3/ч |
Qmax (G31) - 3P | 8,15 кг/ч |
Qmin (G31) - 3P | 0,91 кг/ч |
