Коаксиальные дымоходы

Этот тип дымоудаления позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также присоединяться к общему дымоходу (LAS - система).

90° коаксиальный отвод позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться на 360°. Кроме того, он может использоваться в качестве дополнительного в сочетании с коаксиальной трубой или с 45° отводом.

Обеспечьте наклон трубы в сторону улицы – 1 см на каждый метр ее длины.

Максимальная длина коаксиальной трубы составляет 5 м.

90° отвод сокращает возможную полную длину трубы на 1 м.

45° отвод сокращает возможную полную длину трубы на 0,5 м.

Основные элементы для коаксиального дымоудаления

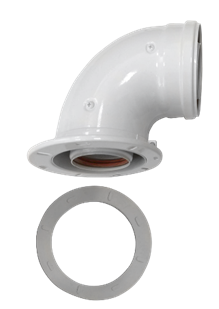

Коаксиальный отвод 90°Код: MT71410141

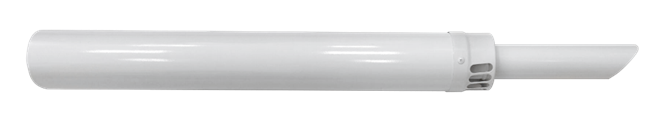

Коаксиальная труба с наконечником, диаметр 60/100 мм, общая длина 1000 мм Код: MT71413611


В случае использования вышеуказанных элементов присоединительные габариты будут соответствовать чертежу приведенному в таблице ниже:

Для котлов ECO Classic



 Обратите внимание, что монтажный шаблон, идущий в комплекте с котлом, разработан для аксессуаров, не поставляемых на территорию Таможенного Союза. В связи с этим необходимо ориентироваться на фактические присоединительные размеры используемых аксессуаров

При использовании дымоходного комплекта длиной менее 1 метра необходимо установить диафрагму на выходе из котла. Диафрагма не устанавливается, если вместе с коаксиальным дымоходным комплектом используются дополнительные коаксиальные удлинения.
Поставляется в комплекте с котлом.


Варианты установки дымоходов
Варианты горизонтальной установки наконечника дымохода
картинка

Длина для ECO Classic

5 м

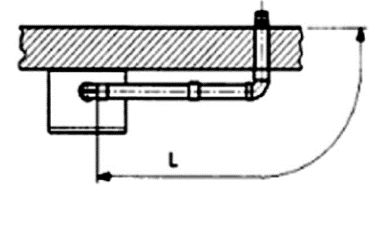

Варианты горизонтальной установки наконечника дымохода
картинка image.png
Длина для ECO Classic

4 м

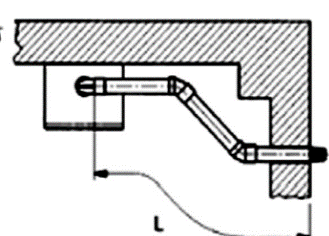

Варианты горизонтальной установки наконечника дымохода
картинка image.png
Длина для ECO Classic

4 м

Варианты вертикальной установки наконечника дымохода

Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляются по требованию).

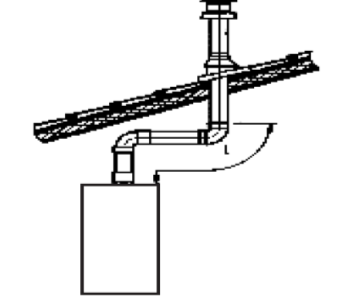

Варианты вертикальной установки наконечника дымохода
картинка image.png
Длина для ECO Classic 5 м

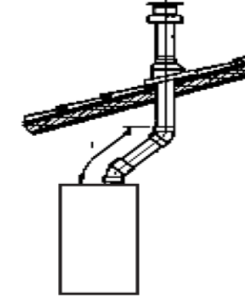

Варианты вертикальной установки наконечника дымохода
картинка

Длина для ECO Classic 5 м

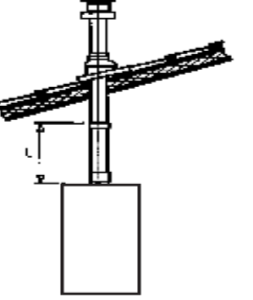

Варианты вертикальной установки наконечника дымохода
картинка

Длина для ECO Classic 3 м



Варианты вертикальной установки наконечника дымохода
картинка

Длина для ECO Classic 4 м



Варианты установки при присоединении к общему дымоходу
картинка

Длина для ECO Classic 5 м
