Настройка газового клапана

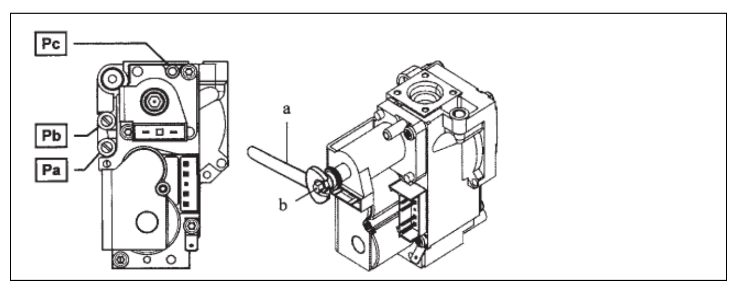

Pa – штуцер измерения давления на входе в газовый клапан
Pb – штуцер измерения давления перед горелкой
Pc – штуцер компенсации давления в камере сгорания
a – винт регулировки максимальной мощности
b – винт регулировки минимальной мощности

Режим настройки газового клапана («Функция Трубочист»)

В режиме настройки газового клапана («Функция Трубочист») на дисплее отображаются «tE» и символ «S2».
Для того, чтобы включить режим настройки газового клапана, необходимо выполнить следующие действия.
А) Обеспечить замкнутые контакты комнатного термостата (при наличии термостата).
Б) Перевести ручку регулирования Р1 в положение «Функция Трубочист» и оставить в данном положении.
В) Дважды повернуть ручку регулирования P2 из положения «ВЫКЛ/ПЕРЕЗАГРУЗКА» в конечное. В результате вышеприведенных действий включится режим «Функция Трубочист», и на жидкокристаллическом дисплее отображается символ «S2».

После включения режима настройки газового клапана можно изменять производительность котла путем вращения ручки Р2 в диапазоне температурного режима системы отопления. Для завершения выполнения функции необходимо перевести ручку P1 из положения «Функция Трубочист» в другое положение.

Давление газа для настройки Eco Classic 10F, 14F, 18F, 24F тип газа G20
модель котла

ECO Classic 10F, 14F, 18F, 24F
Тип газа

G20
Мин. давление

2 мбар
Макс. давление

11,7 мбар

Давление газа для настройки Eco Classic 10F, 14F, 18F, 24F тип газа G30
модель котла

Eco Classic 10F, 14F, 18F, 24F
Тип газа

G30
Мин. давление

5 мбар
Макс. давление

26,6 мбар
Настройка максимального давления

Настройки необходимо проводить в режиме настройки газового клапана («Функция Трубочист»).
• Открутить винт на штуцере Pb и присоединить к штуцеру Pb манометр.
• Открыть газовый кран и вывести котел в максимум, путем вращения ручки P2. Убедиться, что котел работает на максимальной мощности.
• Проверить давление газа на горелке согласно таблице для соответствующей модели котла и соответствующего типа газа. При необходимости снять крышку модулятора и поворачивать латунный винт до достижения давления, указанного в таблице для соответствующей модели котла и соответствующего типа газа;

Настройка минимального давления.

Настройки необходимо проводить в режиме «трубочист».
Открыть газовый кран и вывести котел в минимум, путем вращения ручки P2.
Убедиться, что котел работает на минимальной мощности и может на ней разжечься.
• Проверить давление газа на горелке согласно таблице для соответствующей модели котла и соответствующего типа газа. При необходимости и поворачивать винт до достижения давления, указанного в таблице для соответствующей модели котла и соответствующего типа газа.
• Установить на место крышку модулятора.
• Выключить котел и закрыть газовый кран.
• Отсоединить манометр и закрутить винт на штуцере.
