Схемы электрических подключений
Прибор должен быть подключен к источнику однофазного тока напряжением 230 В с заземлением. Прибор предназначен для эксплуатации под напряжением от 195 В до 250 В. При несоответствии напряжения указанному диапазону необходимо использовать стабилизатор напряжения. Для замены кабеля электропитания использовать трехжильный кабель сечением не менее 3x0,75.

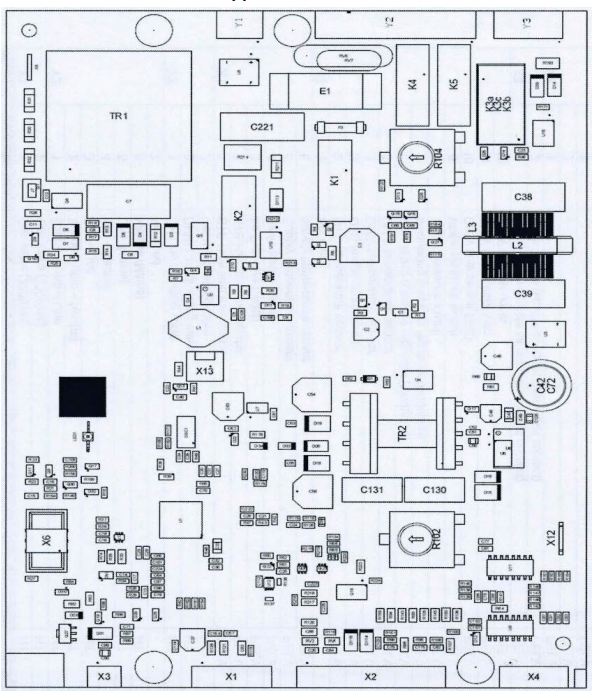

Контакты на электронной плате
Подключение электричества к газовому клапану
| Элемент |
Газовый клапан (230 V) |
| Разъем |
Y1 |
| Контакт №1 |
|
| Контакт №2 |
|
Подключение электричества к насосу
| Элемент |
Насос |
| Разъем |
Y2 |
| Контакт №1 |
Фаза
|
| Контакт №2 |
Нейтраль
|
Подключение электричества к вентилятору
| Элемент |
Вентилятор |
| Разъем |
Y2 |
| Контакт №3 |
Фаза
|
| Контакт №4 |
Нейтраль
|
Подключение электричества к питанию
| Элемент |
Питание |
| Разъем |
Y2 |
| Контакт №5 |
Фаза
|
| Контакт №6 |
Нейтраль
|
| Контакт №7 |
Не используется
|
Подключение к разъему Y2
| Элемент |
Не используется |
| Разъем |
Y2 |
| Контакт №7 |
Фаза
|
Подключение электричества к мотору трехходового клапана
| Элемент |
Мотор трехходового клапана |
| Разъем |
Y3 |
| Контакт №1 |
|
| Контакт №2 |
|
| Контакт №3 |
Нейтраль
|
Подключение разъем X1
| Элемент |
Термостат перегрева |
| Разъем |
X1 |
| Контакт №1 |
|
| Контакт №2 |
|
Подключение разъем X1
| Элемент |
Реле давления воздуха (прессостат) |
| Разъем |
X1 |
| Контакт №3 |
|
| Контакт №4 |
|
Подключение разъем X1
| Элемент |
Датчик температуры отопления |
| Разъем |
X1 |
| Контакт №5 |
|
| Контакт №6 |
|
Подключение разъем X2
| Элемент |
Не используется |
| Разъем |
X2 |
| Контакт №1 |
|
Подключение разъем X2
| Элемент |
Датчик уличной температуры |
| Разъем |
X2 |
| Контакт №2 |
|
| Контакт №3 |
|
Подключение разъем X2
| Элемент |
Датчик температуры горячей воды |
| Разъем |
X2 |
| Контакт №4 |
|
| Контакт №5 |
|
Подключение разъем X2
| Элемент |
Питание модулятора газового клапана |
| Разъем |
X2 |
| Контакт №6 |
|
| Контакт №7 |
|
Подключение разъем X2
| Элемент |
Реле минимального давления воды |
| Разъем |
X2 |
| Контакт №8 |
|
| Контакт №9 |
|
Подключение разъем X2
| Элемент |
Датчик расхода горячей воды |
| Разъем |
X2 |
| Контакт №10 |
Нейтраль
|
| Контакт №11 |
Выходной сигнал
|
| Контакт №12 |
Входное напряжение
|
Подключение разъем X3
| Элемент |
Open Therm (используется в качестве комнатного термостата ON/OFF)
|
| Разъем |
X3 |
| Контакт №1 |
|
| Контакт №2 |
|
Подключение разъем X6
| Элемент |
Заземление |
| Разъем |
X6 |
| Контакт №1 |
|
| Контакт №2 |
|
