Устройство электрокотла
4.1. Котел (Рис.1) состоит из корпуса (поз.1) сварной конструкции.
В верхней части корпуса имеется блок нагревательных элементов (поз.10), датчик температурыводы (поз.18), термостат перегрева (поз.16), датчик уровня воды (поз.17), воздухоотводчик (поз.15).
В нижней части корпуса имеется болт заземления (поз.20), предохранительный клапан (поз.6), к которому присоединяется манометр (поз.7).
На основании (поз.2) закреплен корпус (поз.1), расширительный бак (поз.4) объемом 7,5 л (для BAXI Ampera 6-12 кВт) и 12 л(для BAXI Ampera 14-30 кВт), выключатель защитный автоматический (поз.11) и силовой блок (поз.9).
В нижней части котла имеются: патрубок входа теплоносителя (поз.12), к которому присоединяется циркуляционный насос (поз.5), патрубок выхода теплоносителя (поз.13), патрубок сброса теплоносителя (поз.14). Защитный кожух (поз.3) выполнен из стального листа и служит для защиты обслуживающего персонала от ожогов и поражения электрическим током. Кожух фиксируется на основании с помощью четырех винтов. При необходимости кожух можно легко снять с основания.
4.2. Для ввода и закрепления силового питающего кабеля предназначен кабельный ввод (поз.19).
Для ввода проводов от датчиков температуры воздуха в помещении и на улице, насосов, клапана, внешнего термостата имеется кабельный ввод (поз.23). Циркуляционный насос подключается к питающей сети через блок управления (поз.21) и имеет на корпусе переключатель частоты вращения ротора насоса. При изготовлении котла переключатель устанавливается на максимальную частоту вращения. Схема присоединения котла к питающей сети и датчикам температуры воздуха приведена на Рис.5.
4.3. Управление работой котла производится с помощью блока индикации (поз.8), который выполняет следующие функции: автоматическое поддержание температуры теплоносителя на выходе, воздуха в помещении; защита от перегрузки, перегрева теплоносителя, короткого замыкания; отображение режимов работы котла. На блоке индикации расположены:
• Шина данных для подключения блока индикации к блоку управления (Рис.5 поз.11);
• Разъем для MicroSD карты (Рис.5 поз.12), которая используется для обновления программного обеспечения блока индикации;
• Разъем для подключения OpenTherm (Рис.5 поз.14), данный разъем используется для подключения ZONT Connect или ZONT Connect .
Расположение органов управления и индикации на передней панели блока индикации показано на рисунке 6.
4.4. На основании (поз.2) установлен силовой блок (поз.9), который управляется от блока управления (поз.21) и осуществляет подключение нагревательных элементов к сети переменного тока. Блок нагревательных элементов котла состоит из трех ТЭНов, имеющих общий резьбовой фланец.
Блок нагревательных элементов закручивается в верхний фланец корпуса котла через прокладку.
Котел крепится на стену с помощью планки монтажной (поз.24), входящей в комплект изделия.

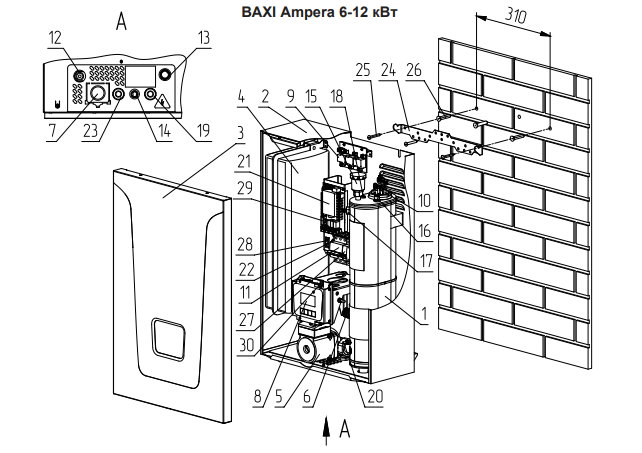

BAXI Ampera 6-12 кВт

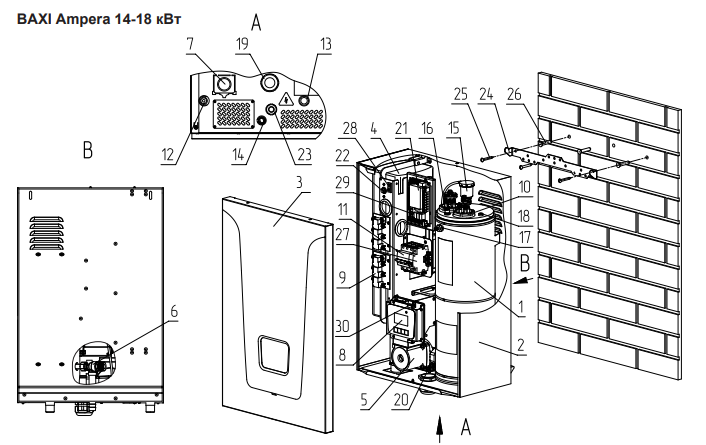

BAXI Ampera 14-18 кВт

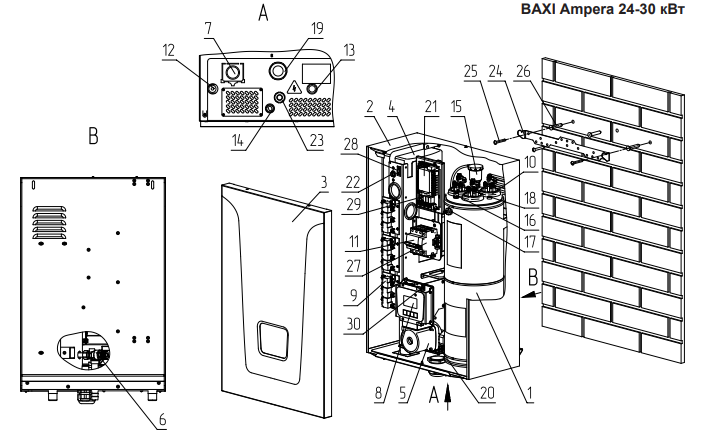

BAXI Ampera 24-30 кВт
1 - Корпус котла
2 - Основание котла
3 - Кожух котла
4 - Расширительный бак
5 - Циркуляционный насос
6 - Предохранительный клапан
7 - Манометр
8 - Блок индикации
9 - Блок силовой
10 - Блок нагревательных элементов
11 - Выключатель защитный автоматический
12 - Патрубок входа теплоносителя
13 - Патрубок выхода теплоносителя
14 - Патрубок сброса теплоносителя из клапана
15 - Автоматический воздухоотводчик
16 - Термостат перегрева
17 - Датчик уровня воды
18 - Датчик температуры воды
19 - Ввод для силового кабеля
20 - Болт для присоединения заземления
21 - Блок управления
22 - Предохранитель насосов (4А)
23 - Ввод для кабелей, датчиков температуры воздуха,термостата
24 - Планка монтажная
25 - Шуруп 6х50
26 - Пластиковый дюбель
27 - Независимый расцепитель
28 - Кнопка отключения блока индикации, блока управления и циркуляционных насосов
29 - Предохранитель блока управления (2А)
30 - Flash-карта microSD
