Меню сервисного инженера

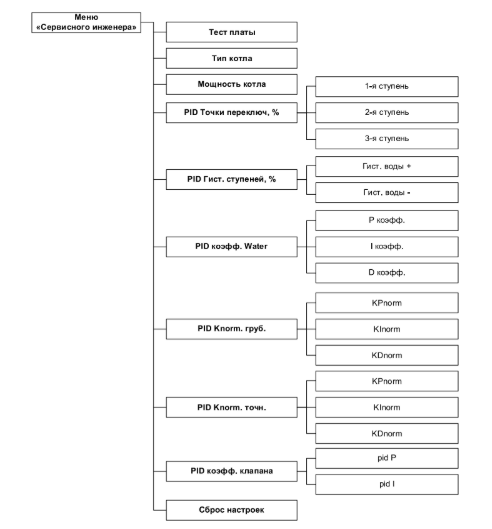

Наименование пунктов меню «Сервисного инженера»

Тест платы

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Меню для запуска теста платы:

1. Отображаются все подключенные температурные датчики.

2. Отображается состояние всех дискретных датчиков.

3. Отображается состояние сети.

4. Можно вручную отключать и включать все управляющие выходы для проверки их работоспособности.

Наименование пунктов меню «Сервисного инженера»

Тип котла

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню выбора типа котла.

Наименование пунктов меню «Сервисного инженера»

Мощность котла

Мин. знач.

6

Макс. знач.

30

Знач. по умолч.

-

Описание

Меню выбора мощности котла.

Наименование пунктов меню «Сервисного инженера»

PID Точки переключ., %

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню настройки базовых точек мощности для расчета включения и выключения ступеней мощности.

Внимание!
Точки переключения должны иметь такие значения, чтобы результирующие включения нижней ступени и отключения верхней не пересекались между собой.

Наименование пунктов меню «Сервисного инженера»

● 1-я ступень

Мин. знач.

0

Макс. знач.

100

Знач. по умолч.

10

Описание

Базовая точка первой ступени мощности.

Наименование пунктов меню «Сервисного инженера»

● 2-я ступень

Мин. знач.

0

Макс. знач.

100

Знач. по умолч.

50

Описание

Базовая точка второй ступени мощности.

Наименование пунктов меню «Сервисного инженера»

● 3-я ступень

Мин. знач.

0

Макс. знач.

100

Знач. по умолч.

85

Описание

Базовая точка третьей ступени мощности.

Наименование пунктов меню «Сервисного инженера»

PID Гист. ступеней, %

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню настройки точек мощности включения и выключения ступеней при росте и понижении мощности работы котла.

Внимание!
Гистерезисы должны иметь такие значения, чтобы результирующие включения нижней ступени и отключения верхней не пересекались между собой.

Наименование пунктов меню «Сервисного инженера»

● Гист. воды

Мин. знач.

1

Макс. знач.

25

Знач. по умолч.

11

Описание

Включение ступеней: 1-я ступень 10 11 = 21% мощности; 2-я ступень 50 11 = 61% мощности; 3-я ступень 85 11 = 96% мощности.

Наименование пунктов меню «Сервисного инженера»

● Гист. воды -

Мин. знач.

-1

Макс. знач.

-25

Знач. по умолч.

-7

Описание

Отключение ступеней: 1-я ступень 10 - 7 = 3% мощности; 2-я ступень 50 - 7 = 43% мощности; 3-я ступень 85 - 7 = 78% мощности.

Наименование пунктов меню «Сервисного инженера»

PID коэфф. Water

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню настройки коэффициентов PID. Так же есть нормирующие коэффициенты для разделения на грубый и точный режим регулирования.

Внимание!
Изменение коэффициентов может привести к аварийной работе котла, быстрому выходу из строя реле и тактованию.

Наименование пунктов меню «Сервисного инженера»

● P коэфф.

Мин. знач.

0

Макс. знач.

100

Знач. по умолч.

2

Описание

-

Наименование пунктов меню «Сервисного инженера»

● I коэфф.

Мин. знач.

0

Макс. знач.

100

Знач. по умолч.

2

Описание

-

Наименование пунктов меню «Сервисного инженера»

● D коэфф.

Мин. знач.

0

Макс. знач.

100

Знач. по умолч.

0

Описание

-

Наименование пунктов меню «Сервисного инженера»

PID Knorm. груб.

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню настройки нормирующих коэффициентов для грубого режима регулирования.

Внимание!
Изменение коэффициентов может привести к аварийной работе котла, быстрому выходу из строя реле и тактованию.

Наименование пунктов меню «Сервисного инженера»

● KPnorm

Мин. знач.

1

Макс. знач.

100

Знач. по умолч.

80

Описание

-

Наименование пунктов меню «Сервисного инженера»

● KInorm

Мин. знач.

1

Макс. знач.

100

Знач. по умолч.

80

Описание

-

Наименование пунктов меню «Сервисного инженера»

● KDnorm

Мин. знач.

1

Макс. знач.

100

Знач. по умолч.

1

Описание

-

Наименование пунктов меню «Сервисного инженера»

PID Knorm. точн.

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню настройки нормирующих коэффициентов для точного режима регулирования.

Внимание!
Изменение коэффициентов может привести к аварийной работе котла, быстрому выходу из строя реле и тактованию.

Наименование пунктов меню «Сервисного инженера»

● KPnorm

Мин. знач.

1

Макс. знач.

100

Знач. по умолч.

10

Описание

-

Наименование пунктов меню «Сервисного инженера»

● KInorm

Мин. знач.

1

Макс. знач.

100

Знач. по умолч.

10

Описание

-

Наименование пунктов меню «Сервисного инженера»

● KDnorm

Мин. знач.

1

Макс. знач.

100

Знач. по умолч.

1

Описание

-

Наименование пунктов меню «Сервисного инженера»

PID коэфф. клапана

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню настройки коэффициентов PI для управления положением смешивающего клапана.

Наименование пунктов меню «Сервисного инженера»

pid P

Мин. знач.

0

Макс. знач.

1000

Знач. по умолч.

90

Описание

-

Наименование пунктов меню «Сервисного инженера»

pid I

Мин. знач.

0

Макс. знач.

1000

Знач. по умолч.

70

Описание

-

Наименование пунктов меню «Сервисного инженера»

Сброс настроек

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Меню сброса настроек в меню сервисного инженера.
