Пуск котла
7.1. Для подготовки первого включения котла после монтажа необходимо включить выключатель защитный (Рис.1 поз.11) вместе с дистанционным расцепителем в верхнее положение. Перевести выключатель (Рис.1 поз.28) в положение ВКЛ. После этого на блок управления подается питающее напряжение, блок индикации переходит в ждущий режим и загорается индикатор (Рис.6 поз.2).
7.2. Для включения котла удерживать кнопку «ВВОД» на передней панели блока индикации в течении трех секунд, после этого гаснет индикатор (Рис.6 поз.2) и котел переходит в рабочий режим.
7.3. Описание органов управления и индикации на передней панели приведено на рисунке 6.
7.3.1. Горячие клавиши.
• Зажатая на 2 сек. кнопка «Вверх» (Рис.6 поз.9) - переход в меню настройки температуры в помещении.
• Зажатая на 2 сек. кнопка «Вниз» (Рис.6 поз.8) - переход в меню настройки температуры ГВС.
• Зажатая на 2 сек. кнопка «Ввод» / «Галочка» (Рис.6 поз.7) - переход в меню настройки температуры теплоносителя котла.
• Зажатая на 2 сек. кнопка «Отмена» / «Крестик» (Рис.6 поз.6) - переход в меню настройки мощности котла.
Работа горячих клавиш возможна только с основного и дополнительных экранов.
7.3.2. После перехода в рабочий режим появляется основной экран, который отображает текущие параметры работы котла:
Параметры работы котла
• Текущие время и дату, текущую мощность котла и режим работы, индикатор режима отключения (при активации внешнего термостата), температуру воздуха на улице, температуру теплоносителя, индикатор состояния котла, температуру в помещении, температуру ГВС, индикатор работы OpenTherm.
7.3.3. Во время отображения основного экрана нажатием кнопок «ВНИЗ» и «ВВЕРХ» (Рис.6 поз.9; 8) можно переключиться на дополнительные экраны: «Насосы», «Датчики», «Информация».
Параметры работы котла
На дополнительном экране «Насосы» отображается информация:
• Состояния насосов; «НАСОС1», «НАСОС2», «НАСОС3», «КЛАПАН»
• Температура теплоносителя;
• Температура воздуха помещения;
• Температура ГВС.
Насосы и клапан отображаются соответствующей пиктограммой.
Работающий насос отображается надписью «Вкл.», при остановленном насосе надписью «Выкл».
Если датчик соответствующего контура не подключен, то вместо температуры отображается «--».
Отображение датчиков
Работающий клапан отображается мигающим треугольником.
Треугольник слева обозначает, что привод работает на открывание клапана. Треугольник справа обозначает, что привод работает на закрывание клапана.
7.3.4. Описание пунктов меню управления котла.
Информация на дисплее
Для настройки режимов работы котла или изменения текущих настроек необходимо перейти в главное меню управления нажав кнопку «ВВОД»
(Рис.6 поз.7). После этого появляется экран главного меню. Для перехода по пунктам меню необходимо нажать «ВНИЗ» и «ВВЕРХ», для выбора пункта меню нажать кнопку «ВВОД». (Рис.6 поз.9; 8).
7.3.5. Описание пунктов главного меню
Таблица 2 Меню «Пользователя»
Пункт 1
Поле | Значение |
|---|---|
Меню пользователя | Мощность котла |
Описание | Меню для настройки максимально допустимой мощности работы котла. Текущая мощность работы котла рассчитывается автоматически в зависимости от пользовательских настроек температур контуров отопления. |
Условие отображения пунктов | Всегда |
Пункт 2
Поле | Значение |
|---|---|
Меню пользователя | Режим работы котла |
Описание | Меню для настройки режимов работы котла и управления мощностью. |
Условие отображения пунктов | Всегда |
Пункт 3
Поле | Значение |
|---|---|
Меню пользователя | Режим работы контуров |
Описание | Пункт выбора режима работы контуров. |
Условие отображения пунктов | При подключении датчика к разъему T°датч.5 (поз.5 Рис.5) блока управления котлом. |
Пункт 4
Поле | Значение |
|---|---|
Меню пользователя | Температура теплоносителя |
Описание | Меню для настройки температуры теплоносителя в котле. |
Условие отображения пунктов | Всегда |
Пункт 5
Поле | Значение |
|---|---|
Меню пользователя | Температура ГВС |
Описание | Меню для настройки температуры в контуре горячего водоснабжения (ГВС). |
Условие отображения пунктов | При настройке насоса 2, в режиме «контур ГВС» или при использовании клапана в режиме «переключающий». |
Пункт 6
Поле | Значение |
|---|---|
Меню пользователя | Температура помещения контуров |
Описание | Меню для настройки температур в помещении. Меню отображается при подключении одного или нескольких датчиков температуры в помещении в разъемы T°датч.2 (поз.8 Рис.5), T°датч.3 (поз.7 Рис.5). |
Условие отображения пунктов | Пункт меню становится доступен при подключении T°датч.2 (поз.8 Рис.5) в гидравлической схеме №1 или №2, либо при подключении T°датч.3 (поз.7 Рис.5) в гидравлической схеме №3 и №3.1 (насос 2 назначен насосом контура отопления). |
Пункт 7
Поле | Значение |
|---|---|
Меню пользователя | Погодозависимое управление |
Описание | Меню настройки функции «Погодозависимое управление». |
Условие отображения пунктов | При подключении датчика к разъему T°датч.1 (поз.9 Рис.5) блока управления котлом. |
Пункт 8
Поле | Значение |
|---|---|
Меню пользователя | Насосы |
Описание | Меню для настройки режимов работы циркуляционных насосов. |
Условие отображения пунктов | Меню отображается при появлении вариантов назначения насосов. В меню «Насос 2» осуществляется выбор между назначением на «контур отопления 2» и «контур нагрева ГВС». Насос 1 и Насос 3 настраиваются автоматически в зависимости от комбинации подключенных датчиков и выбранных настроек в меню «Режим работы котла». |
Пункт 9
Поле | Значение |
|---|---|
Меню пользователя | Клапан |
Описание | Меню для настройки работы клапана. |
Условие отображения пунктов | Меню отображается при подключении T°датч.5 (поз.5 Рис.5) или T°датч.3 (поз.7 Рис.5). Меню позволяет настроить температуру теплоносителя и воздуха, поддерживаемых клапаном, время полного открытия клапана, а также выбрать назначение клапана «Отопление» или «Теплый пол». |
Пункт 10
Поле | Значение |
|---|---|
Меню пользователя | Термостат |
Описание | Меню термостат предназначено для активации и настройки встроенного или подключаемых к котлу термостатов. |
Условие отображения пунктов | Всегда |
Пункт 11
Поле | Значение |
|---|---|
Меню пользователя | Общие настройки |
Описание | Меню с настройками даты и времени и другими настройками общего назначения. |
Условие отображения пунктов | Всегда |
Пункт 12
Поле | Значение |
|---|---|
Меню пользователя | Сброс настроек |
Описание | При подтверждении «Сброса настроек» все настройки пользовательского меню перейдут на заводские значения. |
Условие отображения пунктов | Всегда |
Пункт 13
Поле | Значение |
|---|---|
Меню пользователя | Выключение |
Описание | При выключении котла происходит остановка нагрева, насосов и клапанов. Для повторного включения котла необходимо нажать кнопку ввода (Рис.6 поз.7). Внимание! При выключении котла данным способом котел продолжает находиться под напряжением. |
Условие отображения пунктов | Всегда |
Пункт 14
Поле | Значение |
|---|---|
Меню пользователя | Сервисное меню |
Описание | Вход в меню с дополнительными настройками. Для входа требуется ввод пароля. Для входа в «Меню монтажника» используется пароль «1234». Вход в меню «Сервис» доступен сотрудникам сервисной службы. |
Условие отображения пунктов | Всегда |
7.3.6. Работа с функциями.
- Мощность котла
- Насосы
- Режим работы котла
- Клапан
- Режим работы контуров
- Термостат
- Температура теплоносителя
- Общие настройки
- Температура ГВС
- Сброс настроек
- Температура помещения контуров
- Выключение
- Погодозависимое управление
- Сервисное меню
7.3.7. Установка мощности котла.
7.3.7.1. Пункт меню «Мощность котла» позволяет задать максимальную мощность котла. При этом ограничивается количество ступеней, используемых котлом одновременно. Для увеличения или уменьшения количества используемых ступеней нажать кнопку «ВВЕРХ» или «ВНИЗ», для выбора нажать кнопку «ВВОД».
Установка мощности котла
7.3.8. Установка температуры теплоносителя.
7.3.8.1. Для установки температуры теплоносителя котла необходимо войти в основное меню, далее подменю «Темп. теплоносителя» и установить необходимую температуру. Диапазон регулирования от 30 до 85 °С.
Или воспользоваться горячей клавишей.
Зажатая на 2 сек кнопка «Ввод» переход в меню настройки температуры теплоносителя котла.
Температура теплоносителя
7.3.9. Установка температуры воздуха в помещении.
7.3.9.1. Для установки температуры воздуха в помещении необходимо войти в основное меню, далее подменю «Темп. возд. контуров», выбрать необходимый контур под номером 1 или 2 и установить необходимую температуру. Диапазон регулирования от 5 до 35 °С.
Контура появляются при подключении датчиков температуры помещения в соответствующие разъемы платы.
Воспользоваться горячей клавишей.
Зажатая на 2 сек кнопка «Вверх» переход в меню настройки температуры помещений
Температура воздуха в помещении
7.3.10. Установка температуры ГВС.
Установка температуры ГВС
7.3.10.1. Для установки температуры ГВС необходимо войти в основное меню, далее подменю
«Температура ГВС», и установить необходимую температуру. Диапазон регулирования от 20 до 70 °С.
Контура появляются при подключении датчика температуры ГВС в соответствующие разъемы платы T°датч.3 (поз.7 Рис.5).
Воспользоваться горячей клавишей.
Зажатая на 2 сек кнопка «Вниз» - переход в меню настройки температуры ГВС.
Так же можно активировать функцию «Антилегионелла».
При активации функции «Антилегионелла» в режимах работы контуров «ГВС», «Приоритет ГВС» или «Параллельные насосы») с 23-59 часов субботы по 02-00 часов воскресенья каждую неделю будет меняться уставка ГВС на 72 °С и нагревать ГВС для обеззараживания.
7.3.11. Корректировка температуры помещения и улицы.

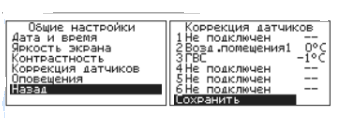

7.3.11.1. Для корректировки показаний датчиков необходимо войти в основное меню, далее подменю «Общие настройки», далее «Коррекция датчиков». Коррекция датчиков доступна для всех подключенных к котлу датчиков. Диапазон коррекции от 5 до -5 °С.
Корректировка температуры помещения и улицы
7.3.12. Выбор погодозависимого регулирования.
Выбор погодозависимого регулирования
7.3.12.1. Для активации функции «Погодозависимое управление» необходимо подключить датчик уличной температуры из комплекта поставки в разъем T°датч.1 на блоке управления котлом, далее войти в основное меню, далее подменю «Погод. регулирование», установить галочку «Использовать» и настроить:
- Нижнюю точку «темп. воды 1» при «темп. улицы 1», где «темп. воды 1»
- Минимальная температура теплоносителя в котле, а «темп. улицы 1» - максимальная температура воздуха на улице.
- Верхнюю точку «темп. воды 2» при «темп. улицы 2», где «темп. воды 2» - максимальная температура теплоносителя в котле, а «темп. улицы 2» - минимальная температура воздуха на улице.
