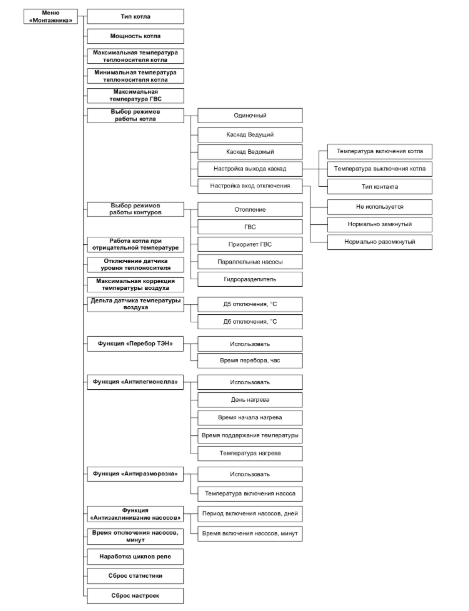

Меню монтажника

Наименование пунктов меню «Монтажника»

Тип котла

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню выбора типа котла.

Наименование пунктов меню «Монтажника»

Мощность котла

Мин. знач.

3

Макс. знач.

100

Знач. по умолч.

-

Описание

Меню выбора мощности котла.

Наименование пунктов меню «Монтажника»

Максимальная температура теплоносителя котла

Мин. знач.

60

Макс. знач.

85

Знач. по умолч.

85

Описание

Настройка максимального значения температуры теплоносителя котла, доступного для установки в пользовательском меню.

Наименование пунктов меню «Монтажника»

Минимальная температура теплоносителя котла

Мин. знач.

20

Макс. знач.

50

Знач. по умолч.

30

Описание

Настройка максимального значения температуры ГВС, доступного для установки в пользовательском меню.

Наименование пунктов меню «Монтажника»

Максимальная температура ГВС

Мин. знач.

30

Макс. знач.

70

Знач. по умолч.

70

Описание

Настройка максимального значения температуры теплоносителя котла, доступного для установки в пользовательском меню.

Наименование пунктов меню «Монтажника»

Выбор режимов работы котла

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

В меню отмечаются доступные для выбора в пользовательском меню режимы работы котла.

Наименование пунктов меню «Монтажника»

● Одиночный

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

Режим работы электрокотла «Одиночный», для индивидуальной работы котла в системе отопления.

Наименование пунктов меню «Монтажника»

● Каскад Ведущий

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

Режим работы электрокотла «Каскад Ведущий». Ведущий управляет контактом «ВХ. КАСК.», к которому подключается ведомый котел. Пульт управления электрокотлом включает ведомый котел при падении температуры теплоносителя в котле ниже температуры включения котла.

Наименование пунктов меню «Монтажника»

● Каскад Ведомый

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

Режим работы электрокотла «Каскад Ведомый». Ведомый управляется контактом «ВХ. ОТКЛ.», к которому подключается ведущий котел. Пульт управления электрокотлом включает котел при замыкании контакта ведущим устройством (котлом).

Наименование пунктов меню «Монтажника»

● Настройка выхода каскад

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Настройка работы разъема «ВХ. КАСК.» на блоке управления котлом. Разъем используется для управления работой ведомого котла в режиме работы котла «Каскад».

Наименование пунктов меню «Монтажника»

○ Температура включения котла

Мин. знач.

30

Макс. знач.

80

Знач. по умолч.

65

Описание

Температура теплоносителя, при падении ниже которой включается ведомый котел.

Наименование пунктов меню «Монтажника»

○ Температура выключения котла

Мин. знач.

35

Макс. знач.

85

Знач. по умолч.

75

Описание

Температура теплоносителя, при превышении выше которой выключается ведомый котел.

Наименование пунктов меню «Монтажника»

○ Тип контакта

Мин. знач.

NO

Макс. знач.

NC

Знач. по умолч.

NC

Описание

Меню изменения типа управляющего контакта «ВХ. КАСК.».

Наименование пунктов меню «Монтажника»

● Настройка вход отключения

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Настройка работы разъема «ВХ. ОТКЛ.» на блоке управления котлом. Разъем используется для внешнего управления котлом BAXI Ampera с помощью комнатного термостата или ведущего котла в режиме работы котла «Ведомый».

Наименование пунктов меню «Монтажника»

○ Не используется

Мин. знач.

Да

Макс. знач.

Нет

Знач. по умолч.

Да

Описание

С заводская функция отключена.

Наименование пунктов меню «Монтажника»

○ Нормально замкнутый

Мин. знач.

Да

Макс. знач.

Нет

Знач. по умолч.

Нет

Описание

Тип управляющего контакта. Когда установка доступна (нормальное состояние) контакт замыкается.

Наименование пунктов меню «Монтажника»

○ Нормально разомкнутый

Мин. знач.

Да

Макс. знач.

Нет

Знач. по умолч.

Нет

Описание

Тип управляющего контакта. Когда уставка достигнута (нормальное состояние) контакт размыкается.

Наименование пунктов меню «Монтажника»

Выбор режимов работы контуров

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

В меню отмечаются доступные для выбора в пользовательском меню режимы работы контуров.

Наименование пунктов меню «Монтажника»

Отопление

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

Работают исключительно насосы, назначенные на контур отопления, насосы, назначенные на нагрев бойлера ГВС, не работают.

Наименование пунктов меню «Монтажника»

ГВС

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Работают исключительно насосы, назначенные на нагрев бойлера ГВС, насосы, назначенные на нагрев контуров отопления, не работают.

Наименование пунктов меню «Монтажника»

Приоритет ГВС

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Насосы контуров отопления и клапан не работают во время нагрева ГВС.

Наименование пунктов меню «Монтажника»

Параллельные насосы

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

Насосы контуров отопления и клапан могут работать одновременно с насосом контура ГВС.

Наименование пунктов меню «Монтажника»

○ Гидроразделитель

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

В режиме «Гидроразделитель» насос 1 назначается насосом первичного контура. Насос 1 работает до тех пор, пока заданная мощность выше 0, или все контуры не достигнут своей уставки. Мощность работы котла рассчитывается по показаниям датчика температуры 2, который назначается датчиком температуры теплоносителя в гидроразделителе.

Наименование пунктов меню «Монтажника»

Работа котла при отрицательной температуре

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Меню позволяет запускать котел при отрицательных показаниях температуры теплоносителя.

Внимание!
Запуск котла при отрицательной температуре теплоносителя может привести к выходу из строя котла или всей вашей системы отопления.

Наименование пунктов меню «Монтажника»

Отключение датчика уровня теплоносителя

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Меню для отключения датчика уровня теплоносителя в случае отсутствия работающего заземления в питающей сети.

Внимание!
Запуск котла с отключенным датчиком уровня теплоносителя может привести к выходу из строя котла, следите за уровнем теплоносителя в котле.

Наименование пунктов меню «Монтажника»

Максимальная коррекция температуры воздуха

Мин. знач.

0

Макс. знач.

10

Знач. по умолч.

5

Описание

Меню для настройки максимального диапазона корректировки показаний датчиков температуры. Значение одновременно устанавливает величину корректировки в положительном и отрицательном направлении.

Наименование пунктов меню «Монтажника»

Дельта датчика температуры воздуха

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню для регулировки точности поддержания температуры в помещении. Настраиваются пределы включения и отключения.

Наименование пунктов меню «Монтажника»

○ D5 отключения, °C

Мин. знач.

0,1

Макс. знач.

5,0

Знач. по умолч.

0,5

Описание

Величина превышения уставки до отключения нагрева помещения за счет остановки котла или циркуляционного насоса.

Наименование пунктов меню «Монтажника»

○ D6 включения, °C

Мин. знач.

0,1

Макс. знач.

5,0

Знач. по умолч.

0,5

Описание

Величина падения температуры относительно уставки до включения нагрева помещения за счет запуска котла или циркуляционного насоса.

Наименование пунктов меню «Монтажника»

Время задержки включения ТЭН

Мин. знач.

10

Макс. знач.

90

Знач. по умолч.

5

Описание

Меню для регулировки времени, до следующего включения, после отключения ступени. Время задержки включения предназначено для нивелирования эффекта тактования.

Наименование пунктов меню «Монтажника»

Функция «Перебор ТЭН»

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню для настройки функции «Перебор ТЭН».

Наименование пунктов меню «Монтажника»

Использовать

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

Поле для отключения и включения функции перебором.

Наименование пунктов меню «Монтажника»

Время перебора, час

Мин. знач.

1

Макс. знач.

10

Знач. по умолч.

2

Описание

Поле для настройки периода между перебором в часах.

Наименование пунктов меню «Монтажника»

Функция «Антилегионелла»

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Функция «Антилегионелла» предназначена для обеззараживания бака ГВС. Контроллер котла автоматически запустит функцию нагрева воды до температуры, которая предотвращает появление и уничтожает болезнетворные бактерии легионеллы в воде.

Наименование пунктов меню «Монтажника»

Использовать

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

Поле для отключения и включения функции.

Наименование пунктов меню «Монтажника»

День нагрева

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

Сб

Описание

День запуска функции «Антилегионелла».

Наименование пунктов меню «Монтажника»

Время начала нагрева

Мин. знач.

00:00

Макс. знач.

23:59

Знач. по умолч.

23:59

Описание

Время начала запуска функции «Антилегионелла».

Наименование пунктов меню «Монтажника»

Время поддержания температуры

Мин. знач.

1

Макс. знач.

10

Знач. по умолч.

2

Описание

Время, в течение которого будет поддерживаться повышенная температура в баке ГВС для обеззараживания.

Наименование пунктов меню «Монтажника»

Температура нагрева

Мин. знач.

70

Макс. знач.

80

Знач. по умолч.

72

Описание

Температура, до которой будет нагреваться горячая вода в баке ГВС.

Наименование пунктов меню «Монтажника»

Функция «Антизаморозка»

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню для настройки функции «Антизаморозка». При активации функции запускаются все насосы, пытаясь «согреть» систему отопления.

Наименование пунктов меню «Монтажника»

Использовать

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

Поле для отключения и включения функции.

Наименование пунктов меню «Монтажника»

Температура включения насоса

Мин. знач.

3

Макс. знач.

10

Знач. по умолч.

6

Описание

Температура теплоносителя в котле, при падении ниже которой включаются насосы. При повышении температуры теплоносителя выше температуры включения насоса на 2 градуса, насосы отключаются.

Наименование пунктов меню «Монтажника»

Функция «Антизаклинивание насосов»

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

Меню для настройки функции «Антизаклинивание насосов». При активации функции запускаются все насосы. Функция активируется при режиме работы котла «Стоп».

Наименование пунктов меню «Монтажника»

Период включения насосов, дней

Мин. знач.

1

Макс. знач.

99

Знач. по умолч.

30

Описание

Период включения насосов.

Наименование пунктов меню «Монтажника»

Время включения насосов, минут

Мин. знач.

1

Макс. знач.

99

Знач. по умолч.

15

Описание

Время включения насосов.

Наименование пунктов меню «Монтажника»

Время отключения насосов, минут

Мин. знач.

1

Макс. знач.

120

Знач. по умолч.

5

Описание

Время задержки отключения насосов.

Наименование пунктов меню «Монтажника»

Наработка циклов реле

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню для просмотра количества циклов работы реле. При достижении 150 тыс. циклов рекомендуется заменить блок реле.

Наименование пунктов меню «Монтажника»

Сброс статистики

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Пункт сброса статистики, используется при замене блока с силовыми реле.

Наименование пунктов меню «Монтажника»

Сброс настроек

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню сброса настроек в меню монтажника.
