Ampera - инструкция.pdf
Гидравлические схемы подключения
9.1. Варианты реализации гидравлической схемы №1.
9.1.1. Одиночная работа котла BAXI Ampera по температуре теплоносителя (комплектация из коробки).
Насос 1 работает в режиме работы «Насос котла», работает постоянно, если установленная мощность не равна 0.
Котел поддерживает установленную температуру теплоносителя.
9.1.2. Одиночная работа котла BAXI Ampera по температуре в помещении 1.
Необходимо подключить датчик температуры в помещении 1 (Датч. 2 на БУ котла) из комплектапоставки котла.
Настроить необходимую для поддержания температуру в помещении 1.
Температура воздуха в помещения 1
Для установки температуры воздуха в помещении необходимо войти в основное меню, далее подменю «Темп. возд. контуров», выбрать необходимый контур под номером 1 и установить необходимую температуру. Диапазон регулирования от 5 до 35 °С.
Контура появляются при подключении датчиков температуры помещения в соответствующие разъемы платы. Или воспользоваться горячей клавишей. Зажатая на 2 сек кнопка «Вверх» переход в меню настройки температуры помещений.
Насос 1 работает в режиме работы «Насос контура отопления», работает во время нагрева помещения, отключается при достижении температуры в помещении, после завершения времени работы функции «Пауза откл. насосов»
Котел поддерживает установленную температуру теплоносителя, при достижении температуры помещения, нагрев котла отключается.

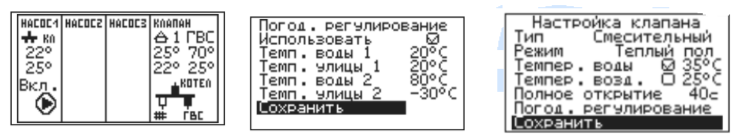

9.1.3. Одиночная работа котла BAXI Ampera с датчиком уличной температуры. При подключении датчика уличной температуры (Датч. 1 на БУ котла) из комплекта поставки котла и активации функции «погодозависимого управления», будет задаваться расчетная величина температуры теплоносителя котла в зависимости от настроенной прямой зависимости температуры теплоносителя от температуры на улице.
9.1.4. Работа котла BAXI Ampera в режиме «Каскад-Ведомый». Нагрев теплоносителя и работа Насоса 1 запускается ведущим котлом с помощью подачи сигнала на разъем «Вх. Откл.», расположенный на блоке управления котлом. Для активации режима «Каскад-Ведомый» необходимо активировать разъем «Вх. Откл.» в «Меню монтажника», подменю «Выбор доступного режима», «Настройка Вх. Откл.».
9.1.5. Работа котла BAXI Ampera в режиме «Каскад-Ведущий». Запуск в работу ведомого котла контролируется котлом BAXI Ampera с помощью подачи сигнала с разъема «Вых. Каск.», расположенный на блоке управления котлом.
Для управления запуском ведомого котла необходимо произвести настройку температур включения и выключения ведомого котла в «Меню монтажника», подменю «Выбор доступного режима», «Настройка Вых. Каск.».
9.1.6. Работа котла BAXI Ampera с комнатным термостатом.
Для активации режима «Внешний термостат» необходимо активировать разъем «Вх. Откл.» в «Меню монтажника», подменю «Выбор доступного режима», «Настройка Вх. Откл.» и подключить универсальный комнатный термостат к разъему «Вх. Откл.» блока управления.
В меню «Термостат», подменю «Внешний» активировать использование разъема, и выбрать тип реакции котла на термостат из списка.

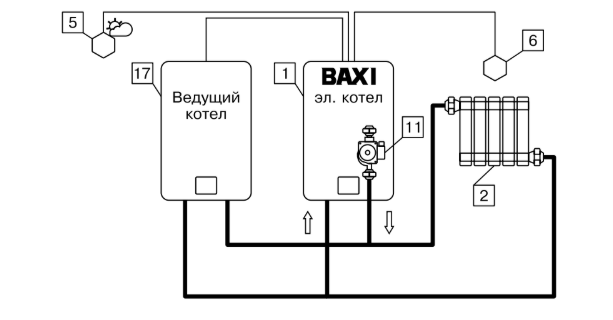

Схема 1. Контур отопления 1 с погодозависимым управлением
1 - Котел
2 - Отопительные приборы
5 - Датчик температуры улицы (T°датч.1)
6 - Датчик температуры помещения 1 (T°датч.2)
- схемы 1 и 2
11 - Насос котла (Насос 1)
17 - Ведущий котел
Таблица 4 Подключаемые датчики в разъемы блока управления
Комбинации настроек | Схема 1. |
T°датч.1 (поз.9 Рис.5) | Датчик температуры улицы. |
T°датч.2 (поз.8 Рис.5) | Датчик температуры помещения 1 |
Канал термостата (поз.3 Рис.5) | Каскадное управление «Ведомый», нормально замкнутый контакт (можно переделать на нормально разомкнутый) |
Канал каскадного (поз.2 Рис.5) | Каскад - ведомый |
Насос 1 (Рис.5) | Насос контура отопления 1/Насос котла |
9.2. Варианты реализации гидравлической схемы №2:
Гидравлическая схема предполагает обязательную установку трехходового клапана переключающего типа.
9.2.1. Одиночная работа котла BAXI Ampera по температуре теплоносителя и регулировка температуры в баке ГВС.
Необходимо подключить датчик температуры ГВС (Датч. 3 на БУ котла)из комплекта поставки котла.
Настроить необходимую для поддержания температуру ГВС.
Настройка температуры
Для установки температуры ГВС необходимо войти в основное меню, далее подменю «Темп. ГВС», и установить необходимую температуру. Диапазон регулирования от 30 до 70 °С.
Или воспользоваться горячей клавишей. Зажатая на 2 сек кнопка «Вниз» переход в меню настройки температуры помещений.
Если подключен Датч. 3 или Датч. 3 и Датч. 2 и котел в одиночном режиме или в режиме каскад ведущий, то насос работает в режиме насос клапана. Если включить режим каскад ведомый, насос клапана становиться насосом котла.
Если котел в режиме ведомый, то насос 1 - насос котла. После нагрева контура ГВС и контура отопления нагрев отключается. При этом насос продолжает работать даже если нагрев отключен.
Полное отключение насоса происходит в том случае когда полностью выключается мощность котла из меню или поступила команда от ведущего котла на выключение. После этого насос будет еще работать в течении времени которое определено в меню монтажника (табл.11 п.10) и затем выключится.
Котел поддерживает установленную температуру ГВС, при достижении уставки ГВС переключается на контур отопления.
9.2.2. Одиночная работа котла BAXI Ampera по температуре в помещении 1 и регулировка температуры в баке ГВС.
Необходимо подключить датчик температуры в помещении 1 (Датч. 2 на БУ котла) и датчик температуры ГВС (Датч. 3 на БУ котла) из комплекта поставки котла.
Настроить необходимую для поддержания температуру в помещении 1 и ГВС.
Для установки температуры воздуха в помещении необходимо войти в основное меню, далее подменю «Темп. возд. контуров», и установить необходимую температуру. Диапазон регулирования от 5 до 35 °С.
Или воспользоваться горячей клавишей. Зажатая на 2 сек кнопка «Вверх» переход в меню настройки температуры помещений.
Установка температуры ГВС производится аналогично п.п. 9.2.1.
Насос 1 работает в режиме работы «Насос котла», работает во время нагрева контуров, отключается при достижении температуры в помещении и ГВС, после завершения времени работы функции «Пауза откл. насосов»
Котел поддерживает установленную температуру теплоносителя, при достижении температуры в помещении и ГВС, нагрев котла отключается.
9.2.3. Одиночная работа котла BAXI Ampera с датчиком уличной температуры.
Работа котла аналогична описанию в п.п. 9.1.3.
9.2.4. Работа котла BAXI Ampera в режиме «Каскад-Ведомый».
Работа котла аналогична описанию в п.п. 9.1.4.
9.2.5. Работа котла BAXI Ampera в режиме «Каскад-Ведущий».
Работа котла аналогична описанию в п.п. 9.1.5.
9.2.6. Работа котла BAXI Ampera с комнатным термостатом.
Работа котла аналогична описанию в п.п. 9.1.6.

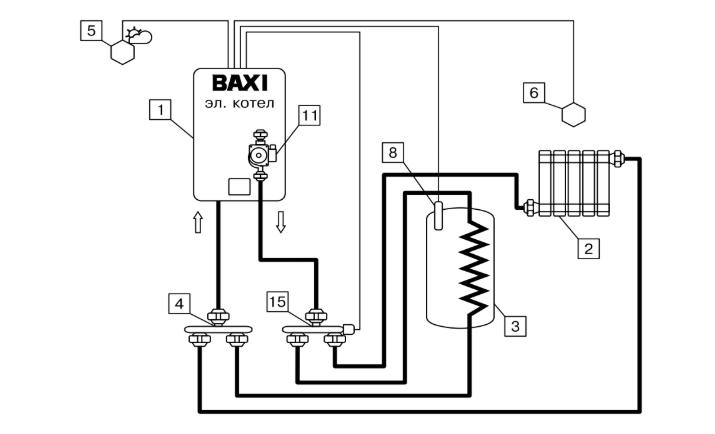

Схема 2. Контур отопления 1 и ГВС управляемые с помощью переключающего клапана
1 - Котел
2 - Отопительные приборы
3 - Бак водонагревателя ГВС
4 - Распределительный элемент возвратного трубопровода
5 - Датчик температуры улицы (T°датч.1)
6 - Датчик температуры помещения 1 (T°датч.2)
8 - Датчик температуры ГВС (T°датч.3)
11 - Насос котла (Насос 1)
15 - Трехходовой клапан с шаговым приводом (Клапан)
Таблица 5 Подключаемые датчики в разъемы блока управления
Комбинации настроек | Схема 1. |
T°датч.1 (поз.9 Рис.5) | Датчик температуры улицы. |
T°датч.2 (поз.8 Рис.5) | Датчик температуры помещения 1 |
T°датч.3 (поз.7 Рис.5) | Датчик темп. ГВС |
Канал термостата (поз.3 Рис.5) | Может быть использован вместо - Датчик температуры помещения 1 (T°датч.2) |
Канал каскадного (поз.2 Рис.5) | - |
Насос 1 (Рис.5) | Насос клапана 1 Режим: Отопление или ГВС |
Клапан (Рис.5) | Клапан Отопление или ГВС |
9.3. Варианты реализации гидравлической схемы №3:
Гидравлическая схема предполагает обязательную установку трехходового смесительного клапана.
9.3.1. Одиночная работа котла Baxi Ampera по температуре теплоносителя.
Необходимо подключить датчик температуры ГВС (Датч. 5 на БУ котла) из комплекта поставки котла.
Настройка
Настроить необходимую для поддержания температуру теплоносителя клапана.

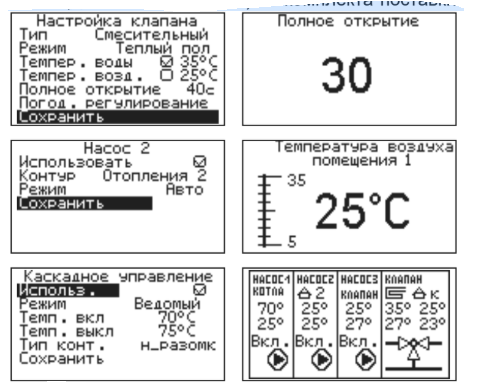

Для установки температуры клапана необходимо войти в основное меню, далее подменю «клапан», и установить необходимую
температуру. Диапазон регулирования зависит от режима работы клапана «Отопление» или «Теплый пол».
Насос 1 работает в режиме работы «Насос котла», работает постоянно, если установленная мощность не равна 0.
Котел работает в режиме «Отопление»
Котел поддерживает установленную температуру, клапан регулирует температуру теплоносителя в контуре клапана.
9.3.2. При подключении датчика температуры в помещении клапана (Датч. 6 на БУ котла), работа клапана будет контролироваться по температуре в помещении, клапан будет закрываться полностью при достижении уставки температуры в помещении клапана.
9.3.3. Насос 3 можно настроить на работу в контуре клапана, при достижении температуры помещения контура клапана, насос будет откл. и периодически включаться на установленное время.
9.3.4. Насос 2 можно настроить как насос контура отопления. Насос будет постоянно работать.
9.3.5. При подключении (Датч. 3 на БУ котла) Насос 2 можно настроить как «насос контура отопления 2» или «Насос ГВС», насос 2 будет отключаться при достижении температуры в «контуре отопления 2» или «ГВС», в зависимости от режима работы насоса 2.
9.3.6. При подключении датчиков 3 и 6 (температуры в помещении 2 и клапана), при достижении температур в помещении котел и насос 1 будут отключаться.
9.3.7. Одиночная работа котла Baxi Ampera с датчиком уличной температуры.
Работа котла аналогична описанию в п.п. 9.1.3.
9.3.8. Работа котла Baxi Ampera в режиме «Каскад-Ведомый».
Работа котла аналогична описанию в п.п. 9.1.4.
9.3.9. Работа котла Baxi Ampera в режиме «Каскад-Ведущий».
Работа котла аналогична описанию в п.п. 9.1.5.
9.3.10. Работа котла Baxi Ampera с комнатным термостатом
Работа котла аналогична описанию в п.п. 9.1.6.

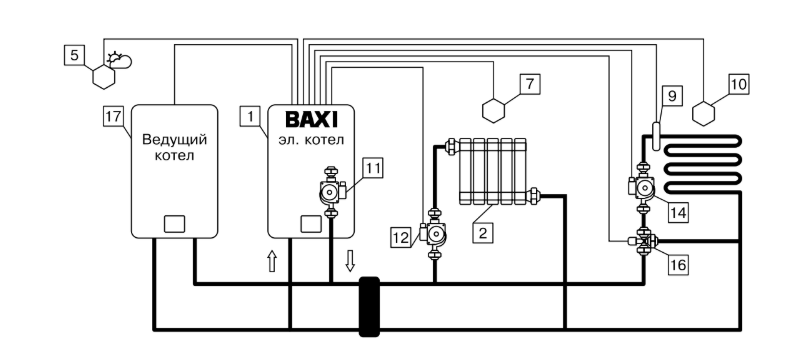

Схема 3 Контур отопления 2 и контур трехходового смесительного клапана в режиме теплого пола

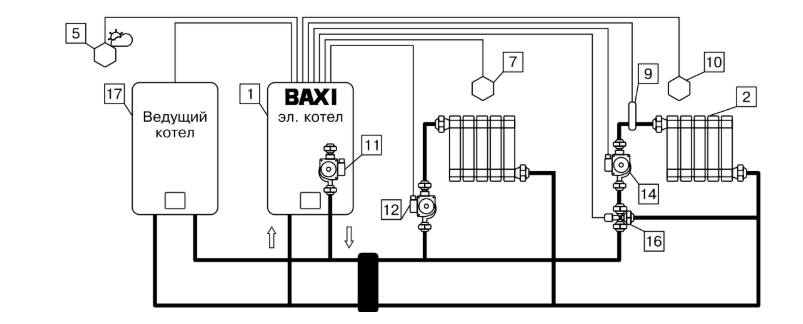

Схема 3.1 Контур отопления 2 и контур трехходового смесительного клапана в режиме отопления

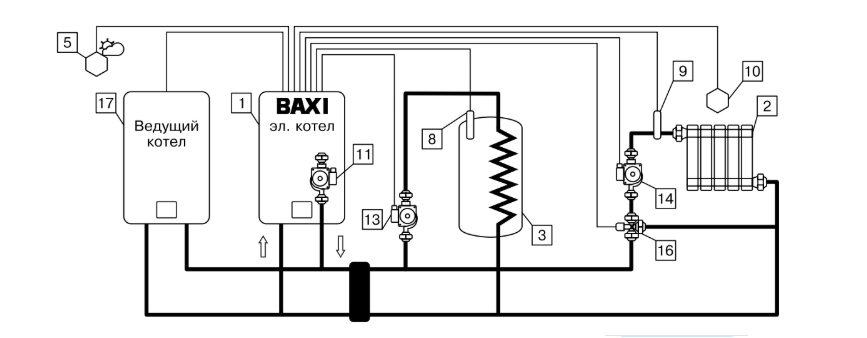

Схема 3.2 Контур ГВС и контур трехходового смесительного клапана в режиме отопления

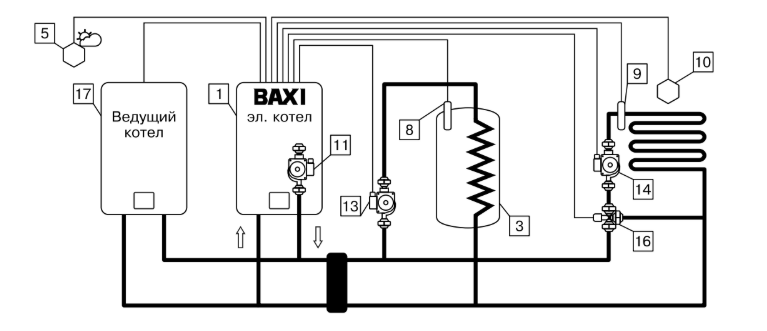

Схема 3.3 Контур ГВС и контур трехходового смесительного клапана в режиме теплого пола
1 - Котел
2 - Отопительные приборы
3 - Бак водонагревателя ГВС
5 - Датчик температуры улицы (T°датч.1)
7 - Датчик температуры помещения 2 (T°датч.3)
8 - Датчик температуры ГВС (T°датч.3)
9 - Датчик температуры теплоносителя клапана (T°датч.5)
10 - Датчик температуры воздуха клапана (T°датч.6)
11 - Насос котла (Насос 1)
12 - Насос контура отопления 2 (Насос 2)
13 - Насос контура ГВС (Насос 2)
14 - Насос контура клапана (Насос 3)
16 - Трехходовой клапан с подмешивающим приводом
17 - Ведущий котёл
Таблица 6. Подключаемые датчики в разъемы блока управления
Комбинации настроек | Схемы 3; 3.1; 3.2; 3.3. |
Комбинации настроек | Вариант 2 |
T°датч.1 (поз.9 Рис.5) | Датчик температуры улицы. |
T°датч.3 (поз.7 Рис.5) | Датчик температуры помещения 2 |
T°датч.5 (поз.5 Рис.5) | Датчик температуры теплоносителя клапана 1 |
T°датч.6 (поз.4 Рис.5) | Датчик температуры помещения клапана 1 |
Канал термостата (поз.3 Рис.5) | Каскадное управление «Ведомый», нормально замкнутый контакт (можно переделать на нормально разомкнутый) |
Канал каскадного (поз.2 Рис.5) | Каскад - ведомый |
Насос 1 (Рис.5) | Насос котла |
Насос 2 (Рис.5) | Насос контура отопления 2 |
Насос 3 (Рис.5) | Насос клапана 1 Режим: Отопление/Теплый пол |
Клапан (Рис.5) | Клапан 3-х ходовой смесительный Отопление, Теплый пол |
