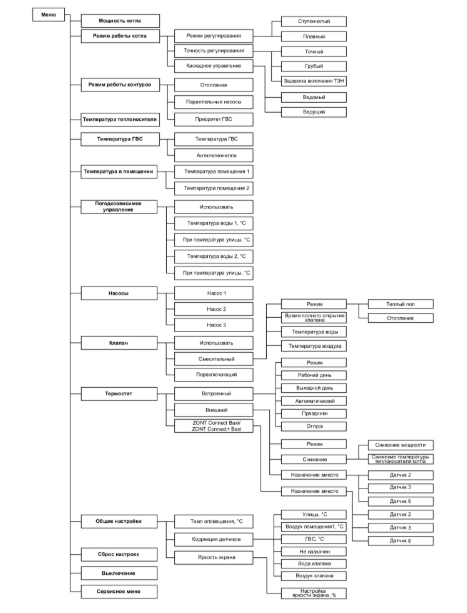

Описание меню «Пользователя»

Наименование пунктов меню «Пользователя»

Мощность котла

Мин. знач.

0

Макс. знач.

Мощность котла, кВт

Знач. по умолч.

Мощность котла, кВт

Описание

Меню для настройки максимально допустимой мощности работы котла. Текущая мощность работы котла рассчитывается автоматически в зависимости от пользовательских настроек температур контуров отопления.

Наименование пунктов меню «Пользователя»

Режим работы котла

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню для настройки режимов работы котла и управления мощностью.

Наименование пунктов меню «Пользователя»

● Режим регулирования

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

Плавный

Описание

Меню для выбора типа управления мощностью. Заводская настройка «Плавный».

Наименование пунктов меню «Пользователя»

○ Ступенчатый

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Режим регулирования мощности по заданным точкам переключения ступеней мощности. Точки переключения влияют на «снижение» или «увеличение» мощности работы котла.

Наименование пунктов меню «Пользователя»

○ Плавный

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

Режим регулирования мощностью котла с помощью PID регулятора.

Наименование пунктов меню «Пользователя»

● Точность регулирования

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

Точный

Описание

Меню для выбора точности регулирования температуры теплоносителя в котле.

Наименование пунктов меню «Пользователя»

○ Точный

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

Заводская настройка коэффициентов PID регулятора для плавного режима регулирования и точек переключения мощности для ступенчатого режима, позволяющая более точно поддерживать температуру теплоносителя в котле.

Наименование пунктов меню «Пользователя»

○ Грубый

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Заводская настройка коэффициентов PID регулятора для плавного режима регулирования и точек переключения мощности для ступенчатого режима, позволяющая экономить циклы коммутации силовых реле, увеличивая их срок службы.

Наименование пунктов меню «Пользователя»

○ Задержка включения ТЭН

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

Меню для включения или отключения функции «Задержка включения ТЭН». Функция предназначена для нивелирования эффекта тактования.

Наименование пунктов меню «Пользователя»

● Каскадное управление

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

Не исп-ся

Описание

Меню для выбора статуса котла в системе отопления.

Наименование пунктов меню «Пользователя»

○ Ведомый

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Режим работы котла, позволяющий управлять нагревом и насосом котла, ведущим котлом в системе отопления с помощью разъема «Вх. Откл.» на блоке управления котлом.

Наименование пунктов меню «Пользователя»

○ Ведущий

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Режим работы котла, позволяющий управлять ведомым котлом, включать его и выключать в определенном диапазоне температур теплоносителя. Диапазон температуры включения и выключения ведомого котла задается пользователем в меню при выборе режима «Ведущий». Ведомый котел управляется с помощью разъема «Каскад» на блоке управления котлом.

Наименование пунктов меню «Пользователя»

Режим работы контуров

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

Отопление

Описание

Пункт выбора режима работы контуров. Пункт меню становится доступен при подключении датчика температуры в разъем T°датч.3 на блоке управления котлом (поз.7 Рис.5).

Наименование пунктов меню «Пользователя»

● отопление

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Насосы 1 и 2 могут быть назначены на контур отопления.

Наименование пунктов меню «Пользователя»

● параллельные насосы

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Насосы контуров отопления и клапан могут работать одновременно с насосом контура ГВС.

Наименование пунктов меню «Пользователя»

● приоритет ГВС

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Насосы контуров отопления и клапан не работают во время нагрева ГВС.

Наименование пунктов меню «Пользователя»

Температура теплоносителя

Мин. знач.

30

Макс. знач.

85

Знач. по умолч.

70

Описание

Меню для настройки температуры теплоносителя в котле.

Наименование пунктов меню «Пользователя»

Температура ГВС

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню для настройки температуры в контуре горячего водоснабжения (ГВС). Меню отображается при настройке насоса 2, в режиме «контур ГВС» или при использовании клапана в режиме «переключающий».

Наименование пунктов меню «Пользователя»

Температура ГВС

Мин. знач.

20

Макс. знач.

70

Знач. по умолч.

60

Описание

Поле настройки температуры ГВС.

Наименование пунктов меню «Пользователя»

Антилегионелла

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

Отключение функции «Антилегионелла».

Наименование пунктов меню «Пользователя»

Температура в помещении

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню для настройки температур в помещении. Меню отображается при подключении одного или нескольких датчиков температуры в помещении в разъемы T°датч.2 (поз.8 Рис.5), T°датч.3 (поз.7 Рис.5) или T°датч.6 (поз.4 Рис.5) блока управления котлом. При подключении одного из датчиков температуры в помещении при входе в меню «Температура в помещении» происходит автоматический переход в меню настройки температуры единственного доступного помещения.

Наименование пунктов меню «Пользователя»

● Температура помещения 1

Мин. знач.

5

Макс. знач.

35

Знач. по умолч.

25

Описание

В меню настраивается температура в помещении, при достижении которой насос 1 останавливается.

Наименование пунктов меню «Пользователя»

● Температура помещения 2

Мин. знач.

5

Макс. знач.

35

Знач. по умолч.

25

Описание

В меню настраивается температура в помещении, при достижении которой насос 2 останавливается.

Наименование пунктов меню «Пользователя»

Погодозависимое управление

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню настройки функции «Погодозависимое управление». Меню активируется при подключении датчика температуры в разъем T°датч.1 (поз.9 Рис.5) блока управления котлом.

Наименование пунктов меню «Пользователя»

● Использовать

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

При активации функции котел регулирует температуру теплоносителя в зависимости от настроек нижеперечисленных параметров.

Наименование пунктов меню «Пользователя»

● Температура воды 1, °C

Мин. знач.

20

Макс. знач.

«Темп. воды 2» −1

Знач. по умолч.

20

Описание

Нижняя точка отрезка изменения температуры теплоносителя котла в зависимости от температуры на улице.

Наименование пунктов меню «Пользователя»

● При температуре улицы, °C

Мин. знач.

«Темп. улицы 2» 1

Макс. знач.

25

Знач. по умолч.

20

Описание

Температура теплоносителя котла не снижается ниже уровня «минимальной температуры подачи».

Наименование пунктов меню «Пользователя»

● Температура воды 2, °C

Мин. знач.

«Темп. воды 1» 1

Макс. знач.

85

Знач. по умолч.

80

Описание

Верхняя точка отрезка изменения температуры теплоносителя котла в зависимости от температуры на улице.

Наименование пунктов меню «Пользователя»

● При температуре улицы, °C

Мин. знач.

-50

Макс. знач.

«Темп. улицы 1» −1

Знач. по умолч.

-30

Описание

-

Наименование пунктов меню «Пользователя»

Насосы

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню для настройки режимов работы циркуляционных насосов. Меню отображается при появлении вариантов назначения насосов. В меню «Насос 2» осуществляется выбор между назначением на «контур отопления 2» и «контур нагрева ГВС». Насос 1 и Насос 3 настраиваются автоматически в зависимости от комбинации подключенных датчиков и выбранных настроек в меню «Режим работы котла».

Наименование пунктов меню «Пользователя»

● Насос 1

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Режимы работы: «Насос котла» — настройка насоса 1 из коробки или при активации режима каскадного управления «Ведомый». Насос работает постоянно, если заданная мощность котла больше 0. «Насос контура отопления 1» — при подключении датчика температуры помещения 1 в разъем T°датч.2 (поз.8 Рис.5) блока управления котлом. Насос отключается при достижении температуры в помещении. «Насос клапана» — при подключении датчиков температуры в разъемы T°датч.2 (поз.8 Рис.5) и T°датч.3 (поз.7 Рис.5) и настройке клапана в режим «переключающий». Насос 1 работает до тех пор, пока оба датчика не достигнут установленных значений. Если насос 1 — единственный в системе отопления или отключается последним из управляемых насосов, насос отключается по завершении времени «Задержка отключения».

Наименование пунктов меню «Пользователя»

● Насос 2

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Настройка насоса 2 становится доступной при подключении датчика температуры в разъем T°датч.5 (поз.5 Рис.5) и T°датч.3 (поз.7 Рис.5) блока управления котлом, при этом T°датч.2 (поз.8 Рис.5) должен быть отключен. Режимы работы: «Насос контура отопления 2» — при выборе режима работы насоса «Отопление». Насос отключается при достижении температуры в помещении. «Насос контура ГВС» — при выборе режима работы насоса «ГВС». Насос отключается при достижении температуры ГВС. Если насос 2 — единственный в системе отопления или отключается последним из управляемых насосов, насос отключается по завершении времени «Задержка отключения».

Наименование пунктов меню «Пользователя»

● Насос 3

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Режимы работы: «Насос контура клапана» — настройка насоса 3 производится автоматически при подключении датчика температуры в разъем T°датч.5 (поз.5 Рис.5) блока управления котлом и активации клапана в режиме «Смесительный». Насос 3 в режиме «Насос контура клапана» имеет функцию периодического отключения при достижении температуры в помещении клапана и полного закрытия клапана. Насос 3 отключается на установленное время и затем включается, прогоняя теплоноситель по системе отопления.

Наименование пунктов меню «Пользователя»

Клапан

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню для настройки работы клапана. Меню активируется при соблюдении комбинаций подключения датчиков температуры: 1) T°датч.2 (поз.8 Рис.5) T°датч.3 (поз.7 Рис.5); 2) T°датч.5 (поз.5 Рис.5) без T°датч.2 (поз.8 Рис.5).

Наименование пунктов меню «Пользователя»

● Использовать

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

-

Наименование пунктов меню «Пользователя»

● Смесительный

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Режим становится доступным при подключении датчика температуры теплоносителя клапана в разъем T°датч.5 (поз.5 Рис.5) блока управления котлом. В смесительном клапане можно выбрать один из двух режимов работы: «Отопление» или «Теплый пол». Для регулировки величины открытия или закрытия клапана используется встроенный PID регулятор.

Наименование пунктов меню «Пользователя»

○ Режим

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Выбор режимов работы смесительного клапана.

Наименование пунктов меню «Пользователя»

○ Теплый пол

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Для работы клапана с теплым полом температурные режимы ограничены.

Наименование пунктов меню «Пользователя»

○ Отопление

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Для работы клапана с радиаторным отоплением температурные режимы ограничены максимальной настройкой температуры теплоносителя в котле.

Наименование пунктов меню «Пользователя»

Температура воды

Мин. знач.

20

Макс. знач.

90

Знач. по умолч.

35–60

Описание

Температура теплоносителя, поддерживаемая клапаном в контуре. Заводская настройка зависит от выбранного режима работы клапана «Теплый пол» или «Отопление».

Наименование пунктов меню «Пользователя»

Температура воздуха

Мин. знач.

5

Макс. знач.

35

Знач. по умолч.

25

Описание

Температура воздуха, поддерживаемая клапаном в помещении. При достижении установленной температуры в помещении клапан перекрывается, независимо от температуры теплоносителя в контуре клапана.

Наименование пунктов меню «Пользователя»

○ Время полного открытия клапана

Мин. знач.

1

Макс. знач.

360

Знач. по умолч.

60

Описание

Индивидуальное значение для каждого клапана. Значение устанавливается пользователем из паспорта на клапан. Если установить неверное значение, клапан будет работать неправильно.

Наименование пунктов меню «Пользователя»

● Переключающий

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Режим предназначен для управления переключающим клапаном, который переключает потоки теплоносителя то на контур ГВС, то на контур отопления, используя при этом насос 1 для циркуляции теплоносителя (схема №2). Режим становится доступным при подключении датчиков температуры в разъемы T°датч.2 (поз.8 Рис.5) и T°датч.3 (поз.7 Рис.5) блока управления котлом. Клапан «Переключающий» работает в режиме «Приоритет ГВС», что означает перекрытие контура отопления на время нагрева ГВС.

Наименование пунктов меню «Пользователя»

Термостат

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню термостат предназначено для активации и настройки встроенного или подключаемых к котлу термостатов.

Наименование пунктов меню «Пользователя»

Встроенный

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню «Встроенный» предназначено для настройки работы котла в различные временные периоды. Для настройки доступны «Рабочий» и «Выходной» дни, до 8 временных периодов в каждый из дней. Можно настроить температуру теплоносителя в котле, температуры в помещениях, клапане, температуру ГВС и мощность работы котла.

Наименование пунктов меню «Пользователя»

● Режим

Мин. знач.

Не исп-ся

Макс. знач.

Исп-ся

Знач. по умолч.

Не исп-ся

Описание

-

Наименование пунктов меню «Пользователя»

● Рабочий день

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Программа рабочего дня предназначена для управления котлом с понедельника по пятницу.

Наименование пунктов меню «Пользователя»

● Выходной день

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Программа выходного дня предназначена для управления котлом с субботы по воскресенье.

Наименование пунктов меню «Пользователя»

● Автоматический

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Программа для автоматического распределения выходных и рабочих дней по дням недели. Рабочие — с понедельника по пятницу, выходные — суббота и воскресенье.

Наименование пунктов меню «Пользователя»

● Праздники

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Программа «Праздники» активирует программу выходного дня на заданный период времени. По завершении периода котел возвращается в установленный режим работы.

Наименование пунктов меню «Пользователя»

● Отпуск

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Программа «Отпуск» активирует собственную программу на заданный период времени. По завершении периода котел возвращается в установленный режим работы.

Наименование пунктов меню «Пользователя»

Внешний

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню «Внешний» предназначено для настройки отклика котла или только управляемых им контуров на срабатывание внешнего термостата, подключенного к разъему Вх. Откл. на блоке управления котлом.

Наименование пунктов меню «Пользователя»

● Режим

Мин. знач.

Не исп-ся

Макс. знач.

Исп-ся

Знач. по умолч.

Не исп-ся

Описание

Пункт выбора отклика на срабатывание внешнего термостата.

Наименование пунктов меню «Пользователя»

● Снижение

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

Пункт выбора отклика на срабатывание внешнего термостата, при котором мощность и температура теплоносителя в котле будет снижаться до заданных значений.

Наименование пунктов меню «Пользователя»

○ Снижение мощности

Мин. знач.

0

Макс. знач.

Мощность котла, кВт

Знач. по умолч.

Мощность котла, кВт

Описание

Настройка ограничения мощности при срабатывании внешнего термостата.

Наименование пунктов меню «Пользователя»

○ Снижение температуры теплоносителя котла

Мин. знач.

0

Макс. знач.

30

Знач. по умолч.

0

Описание

Настройка снижения температуры теплоносителя при срабатывании внешнего термостата.

Наименование пунктов меню «Пользователя»

● Назначение вместо

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

Пункт выбора отклика на срабатывание внешнего термостата, при котором будет отключаться насос или клапан в зависимости от выбранного датчика.

Наименование пунктов меню «Пользователя»

○ Датчик 2

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

При подмене T°датч.2 внешним термостатом при его срабатывании будет отключаться насос 1.

Наименование пунктов меню «Пользователя»

○ Датчик 3

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

При подмене T°датч.3 внешним термостатом при его срабатывании будет отключаться насос 2.

Наименование пунктов меню «Пользователя»

○ Датчик 6

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

При подмене датчика 6 внешним термостатом при его срабатывании будет отключаться насос 3 и закрываться клапан.

Наименование пунктов меню «Пользователя»

ZONT Connect Baxi / ZONT Connect Baxi

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню «ZONT Connect Baxi / ZONT Connect Baxi» предназначено для назначения датчика температуры в помещении устройства ZONT Connect Baxi / ZONT Connect Baxi на роль одного из представленных в меню датчиков для выбора управляемого контура. Внимание! При подключении устройства ZONT Connect Baxi / ZONT Connect Baxi настройка температуры в помещении и температуры ГВС производится исключительно с помощью приложения ZONT, настройка температуры на блоке управления котлом блокируется.

Наименование пунктов меню «Пользователя»

● Назначение вместо

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

-

Наименование пунктов меню «Пользователя»

○ Датчик 2

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

да

Описание

При подмене датчика 2 ZONT Connect Baxi / ZONT Connect Baxi при его срабатывании будет отключаться насос 1.

Наименование пунктов меню «Пользователя»

○ Датчик 3

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

При подмене датчика 3 ZONT Connect Baxi / ZONT Connect Baxi при его срабатывании будет отключаться насос 2.

Наименование пунктов меню «Пользователя»

○ Датчик 6

Мин. знач.

нет

Макс. знач.

да

Знач. по умолч.

нет

Описание

При подмене датчика ZONT Connect Baxi / ZONT Connect Baxi при его срабатывании будет отключаться насос 3 и закрываться клапан.

Наименование пунктов меню «Пользователя»

Общие настройки

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню с настройками даты/времени и другими настройками общего назначения.

Наименование пунктов меню «Пользователя»

● Темп оповещения, °C

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

10

Описание

Температура теплоносителя в котле, при падении ниже которой будет выведено оповещение о «низкой температуре теплоносителя в котле» с помощью индикации на экране.

Наименование пунктов меню «Пользователя»

● Коррекция датчиков

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Меню «Коррекция датчиков» позволяет откорректировать показания датчиков температуры в случае, если значения разнятся с фактическими.

Наименование пунктов меню «Пользователя»

○ Улицы, °C

Мин. знач.

-5

Макс. знач.

5

Знач. по умолч.

0

Описание

-

Наименование пунктов меню «Пользователя»

○ Воздух помещения 1, °C

Мин. знач.

-5

Макс. знач.

5

Знач. по умолч.

0

Описание

-

Наименование пунктов меню «Пользователя»

○ ГВС, °C

Мин. знач.

-5

Макс. знач.

5

Знач. по умолч.

0

Описание

-

Наименование пунктов меню «Пользователя»

○ Не назначен

Мин. знач.

-5

Макс. знач.

5

Знач. по умолч.

0

Описание

-

Наименование пунктов меню «Пользователя»

○ Вода клапана

Мин. знач.

-5

Макс. знач.

5

Знач. по умолч.

0

Описание

-

Наименование пунктов меню «Пользователя»

○ Воздух клапана

Мин. знач.

-5

Макс. знач.

5

Знач. по умолч.

0

Описание

-

Наименование пунктов меню «Пользователя»

Яркость экрана

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Корректируйте яркость экрана в зависимости от освещенности помещения. Помните, что постоянная работа экрана на максимальной яркости может сокращать срок службы экрана.

Наименование пунктов меню «Пользователя»

● Настройка яркости экрана, %

Мин. знач.

0

Макс. знач.

100

Знач. по умолч.

100

Описание

-

Наименование пунктов меню «Пользователя»

Сброс настроек

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

При подтверждении «Сброса настроек» все настройки пользовательского меню перейдут на заводские значения.

Наименование пунктов меню «Пользователя»

Выключение

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

При выключении котла происходит остановка нагрева, насосов и клапанов. Для того чтобы заново включить котёл нажмите на кнопку ввода (Рис.6 поз.7). Внимание! При выключении котла данным способом котёл продолжает находиться под напряжением.

Наименование пунктов меню «Пользователя»

Сервисное меню

Мин. знач.

-

Макс. знач.

-

Знач. по умолч.

-

Описание

Вход в меню с дополнительными настройками. Для входа требуется ввод пароля. Для входа в «Меню монтажника» пароль «1234». Вход в меню «Сервис» доступен сотрудникам сервисной службы.
