Подключение ZONT Сonnect BAXI/ZONT Сonnect+ BAXI
11.1. Система удалённого управления котлом ZONT Connect Baxi/ZONT Connect Baxi по шине OpenTherm подключается к блоку индикации электрокотла Baxi Ampera с помощью разъема (Рис.5 поз.14)
ZONT Connect
11.2. При подключении ZONT Connect Baxi/ZONT Connect Baxi, контроллер котла автоматически определяет его, на главном экране появляется соответствующий знак и вместо контура отопления 1 появляется надпись , что означает OpenTherm.
Для активации работы котла по датчику температуры устройства ZONT необходимо пройти в меню «Термостат», подменю «OpenTherm» и установить метку «использовать» и метку напротив датчика, вместо которого назначить подключенный термостат.
ZONT Connect Baxi/ZONT Connect Baxi может также подключаться при реализации схем подключения 1; 2 и 3-3.3.
11.3. Датчик температуры помещения Схема 4 (поз.19), подключенный к Система удалённого управления котлом ZONT Connect Baxi/ZONT Connect Baxi Схема 4 (поз.18), передает данные о температуре в помещении на контроллер электрокотла Baxi Ampera.
11.4. Функциональные возможности.
1. Передача данных от ZONT Connect Baxi/ZONT Connect Baxi на электрокотел Baxi Ampera:
• Установка температуры теплоносителя котла;
• Уставка температуры помещения;
• Текущая температура помещения;
• Уставка ГВС;
2. Прием данных ZONT Connect Baxi/ZONT Connect Baxi от электрокотла Baxi Ampera для отображения в приложении:
• Текущая температура теплоносителя котла;
• Текущая температура ГВС;
• Текущая температура на улице;
• Текущая мощность работы котла 0, 33, 66 или 100 %.
При использовании ZONT Connect Baxi/ZONT Connect Baxi значения уставок воздуха в помещении и ГВС можно изменять только с приложения ZONT, изменение значений с БИ котла блокируется.
11.5. Режимы работы котла с устройством ZONT.
11.5.1. Прямая установка температуры теплоносителя.
При подключении устройства ZONT для управления котлом по температуре теплоносителя, пользователь может задать температуру теплоносителя, которая будет являться ограничителем температуры в котле и фактором снижения мощности при достижении уставки, в плоть до полного отключения ступеней мощности.
Для установки температуры теплоносителя котла необходимо ввести требуемую величину в приложении ZONT в поле «Целевая температура».
11.5.2. Управление котлом с помощью режима «ПЗА» («Погодозависимая автоматика»)
При активации режима ПЗА, датчик температуры в помещении должен быть не назначен, иначе режим ПЗА не будет активирован. В режиме ПЗА устройство ZONT рассчитывает уставку температуры теплоносителя в зависимости от температуры на улице и выбранной кривой в приложении ZONT.
11.5.3. Уставка и управление по температуре в помещении.
При подключении датчика температуры в помещении котел управляет своей мощностью в зависимости от достижения уставки температуры теплоносителя котла в поле «Максимальная температура теплоносителя», а температуру в помещении поддерживает с помощью управления насосом отопления или клапаном, в зависимости от реализованной системы отопления.
Для установки требуемой температуры в помещении необходимо воспользоваться полем «Целевая температура».

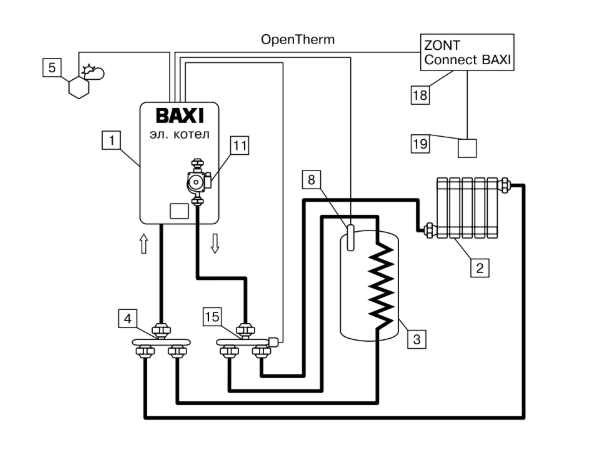

Схема 4. Контур отопления 1 и ГВС управляемые с помощью переключающего клапана Baxi Connect/Baxi Connect
1 - Котла
2 - Отопительные приборы
3 - Бак водонагревателя ГВС
4 - Распределительный элемент возвратного трубопровода
5 - Датчик температуры улицы (T°датч.1)
8 - Датчик температуры ГВС (T°датч.3)
11 - Насос котла (Насос 1)
15 - Трехходовой клапан с шаговым приводом (Клапан)
18 - ZONT Connect BAXI/ZONT Connect BAXI система удалённого управления котлом
19 - Датчик температуры воздуха помещения.
11.5.4. Управление котлом с помощью режима «Псевдорелейный».
При активации режима «Псевдорелейный» во время нагрева температуры в помещении, в качестве уставки котлу посылается температура теплоносителя котла, установленная в поле «Максимальная температура теплоносителя». Когда температура в помещении достигла уставки, котлу посылается температура теплоносителя котла, установленная в поле «Минимальная температура теплоносителя».
Для установки требуемой температуры в помещении необходимо воспользоваться полем «Целевая температура».
