Устройство электрокотла

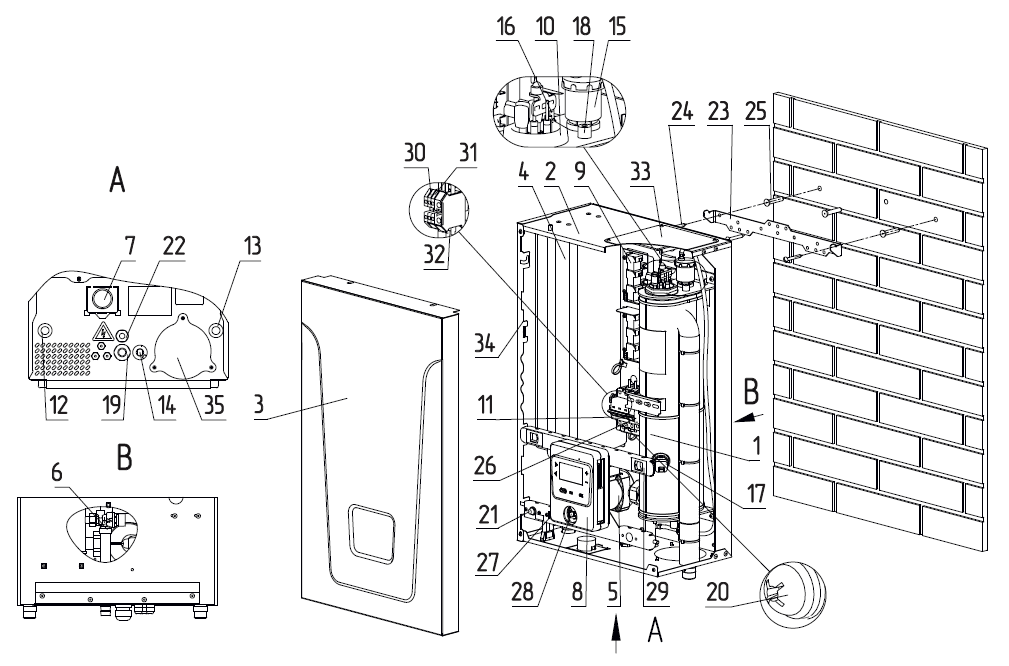

4.1. Устройство электрического котла BAXI Ampera Plus 6 квт
1 - Корпус котла
2 - Основание котла
3 - Кожух котла
4 - Расширительный бак
5 - Циркуляционный насос
6 - Предохранительный клапан
7 - Манометр
8 - Пульт управления
9 - Блок силовой
10 - Блок нагревательных элементов
11 - Вводной автомат
12 - Патрубок входа теплоносителя
13 - Патрубок выхода теплоносителя
14 - Патрубок сброса теплоносителя из клапана
15 - Автоматический воздухоотводчик
16 - Датчик перегрева
17 - Датчик давления воды
18 - Датчик температуры воды
19 - Ввод для силового кабеля
20 - Винт для присоединения заземления
21 - Предохранитель насоса и клапана (4А)
22 - Ввод для кабелей, датчиков температуры воздуха, термостата
23 - Кронштейн настенный
24 - Шуруп 6х50
25 - Пластиковый дюбель
26- Расцепитель
27 - Кнопка отключения блока индикации, блока
управления и циркуляционных насосов
28 - Предохранитель пульта управления (2А)
29 - Замок защелка
30 - Колодка для подключения фазы «L» ИБП
31 - Колодка для подключения нейтрали «N» ИБП
32 - Перемычка
33 - Верхний люк
34 - Доп. крепление кронштейна
35 - Нижний люк

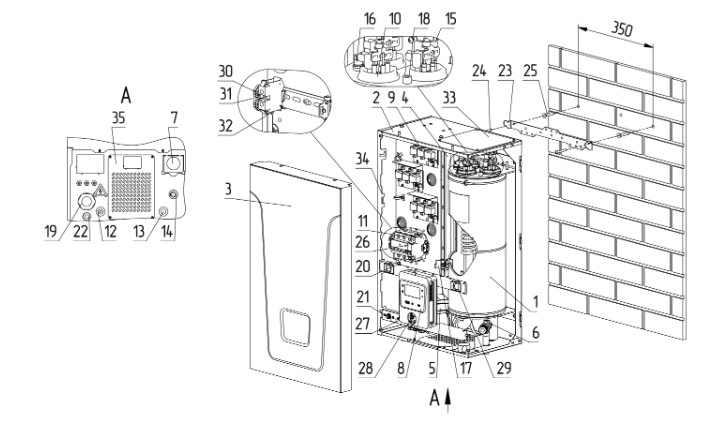

4.2. Устройство электрического котла BAXI Ampera Plus 9-24 квт
1 - Корпус котла
2 - Основание котла
3 - Кожух котла
4 - Расширительный бак
5 - Циркуляционный насос
6 - Предохранительный клапан
7 - Манометр
8 - Пульт управления
9 - Блок силовой
10 - Блок нагревательных элементов
11 - Вводной автомат
12 - Патрубок входа теплоносителя
13 - Патрубок выхода теплоносителя
14 - Патрубок сброса теплоносителя из клапана
15 - Автоматический воздухоотводчик
16 - Датчик перегрева
17 - Датчик давления воды
18 - Датчик температуры воды
19 - Ввод для силового кабеля
20 - Винт для присоединения заземления
21 - Предохранитель насоса и клапана (4А)
22 - Ввод для кабелей, датчиков температуры воздуха, термостата
23 - Кронштейн настенный
24 - Шуруп 6х50
25 - Пластиковый дюбель
26- Расцепитель
27 - Кнопка отключения блока индикации, блока управления и циркуляционных насосов
28 - Предохранитель пульта управления (2А)
29 - Замок защелка
30 - Колодка для подключения фазы «L» ИБП
31 - Колодка для подключения нейтрали «N» ИБП
32 - Перемычка
33 - Верхний люк
34 - Доп. крепление кронштейна
35 - Нижний люк

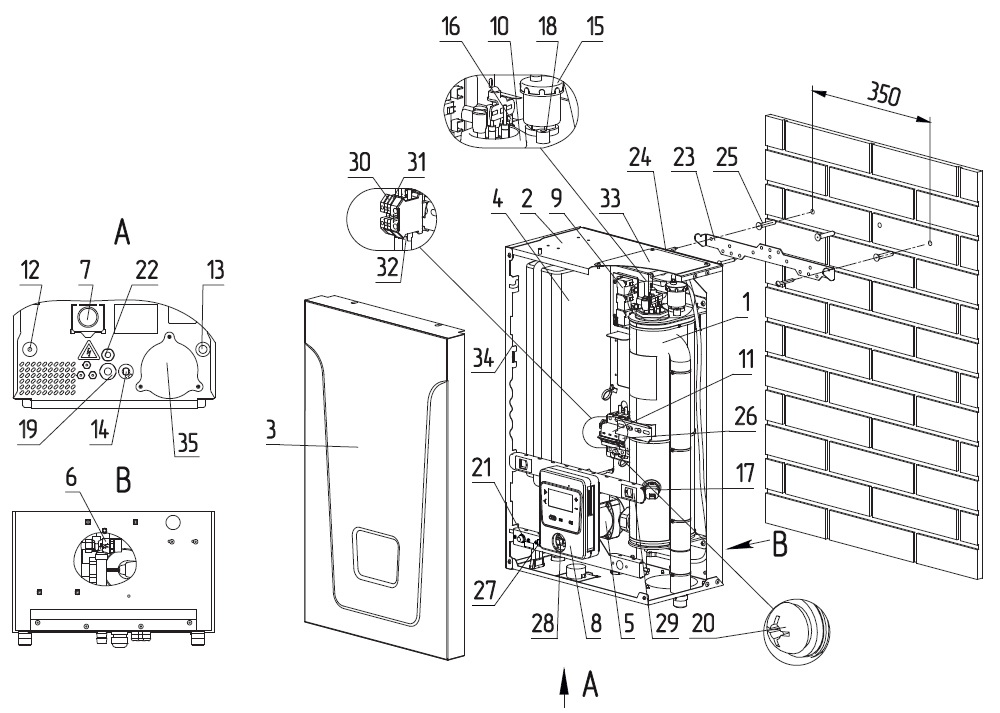

4.3. Устройство электрического котла BAXI Ampera Plus 30-36 квт
1 - Корпус котла
2 - Основание котла
3 - Кожух котла
4 - Расширительный бак
5 - Циркуляционный насос
6 - Предохранительный клапан
7 - Манометр
8 - Пульт управления
9 - Блок силовой
10 - Блок нагревательных элементов
11 - Вводной автомат
12 - Патрубок входа теплоносителя
13 - Патрубок выхода теплоносителя
14 - Патрубок сброса теплоносителя из клапана
15 - Автоматический воздухоотводчик
16 - Датчик перегрева
17 - Датчик давления воды
18 - Датчик температуры воды
19 - Ввод для силового кабеля
20 - Винт для присоединения заземления
21 - Предохранитель насоса и клапана (4А)
22 - Ввод для кабелей, датчиков температуры воздуха, термостата
23 - Кронштейн настенный
24 - Шуруп 6х50
25 - Пластиковый дюбель
26- Расцепитель
27 - Кнопка отключения блока индикации, блока управления и циркуляционных насосов
28 - Предохранитель пульта управления (2А)
29 - Замок защелка
30 - Колодка для подключения фазы «L» ИБП
31 - Колодка для подключения нейтрали «N» ИБП
32 - Перемычка
33 - Верхний люк
34 - Доп. крепление кронштейна
35 - Нижний люк
