Гидравлические схемы

9.1. Схема 1. Отопление с датчиками температуры помещения и улицы



1. Котел;

2. Насос;

3. Отопительные приборы;

4. Датчик температуры в помещении;

5. Датчик температуры улицы.

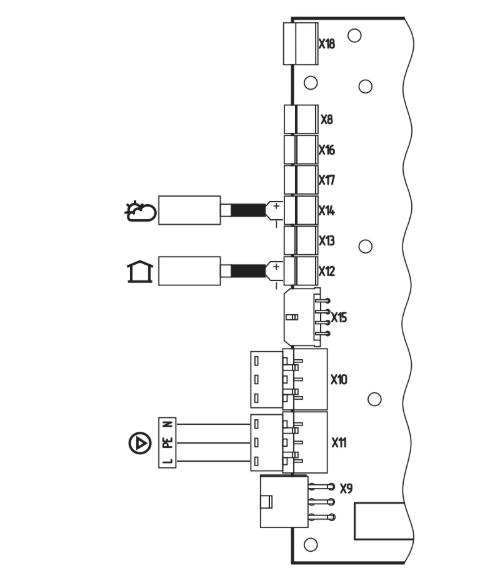

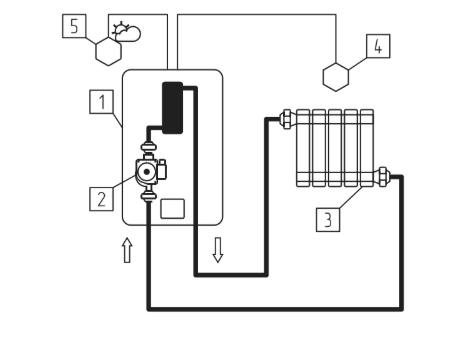

Схема 1. Контур отопления с погодозависимым управлением. Подключение датчиков температуры в помещении и улицы к контроллеру «X-Line 100Е»



9.2. Схема 2. Бойлер ГВС отопление с датчиками температуры помещения и улицы



1. Котел;

2. Насос;

3. Отопительные приборы;

4. Датчик температуры в помещении;

5. Датчик температуры улицы.

6. Датчик температуры ГВС;

7. Бак косвенного нагрева;

8. Клапан приоритета бойлера ГВС;

9. Тройник.

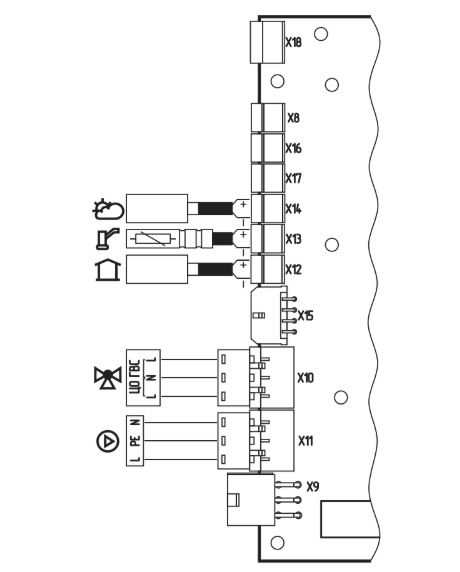

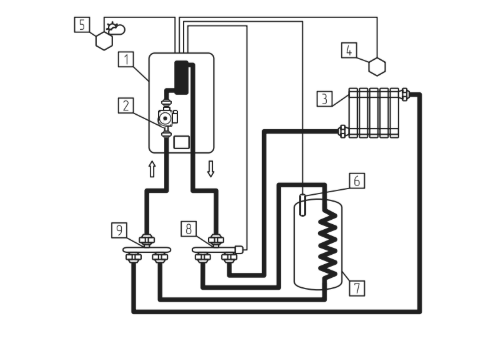

Схема 2. Контур отопления и ГВС управляемые с помощью переключающего клапана. Подключение клапана приоритета бойлера ГВС, датчиков температуры в помещении, ГВС и улицы к контроллеру «X-Line 100Е



9.3. Схема 3. Контур ГВС отопление с погодозависимым управлением



1. Котел;

2. Насос;

3. Отопительные приборы;

4. Датчик температуры ГВС;

5. Бак косвенного нагрева;

6. Клапан приоритета бойлера ГВС;

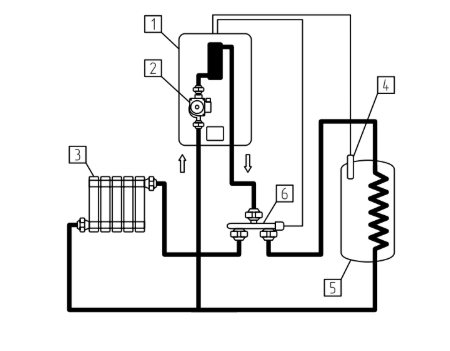

Схема 3. Контур отопления и ГВС управляемые с помощью переключающего клапана. Подключение клапана приоритета бойлера ГВС, датчиков ГВС и улицы, к контроллеру «X-Line 100Е»



9.4. Схема 4. Бойлер ГВС отопление с устройством Baxi Connect



1. Котел;

2. Насос;

3. Отопительные приборы;

4. Датчик температуры в помещении (из комплекта поставки прибора Baxi Connect);

5. Датчик температуры улицы;

6. Датчик температуры ГВС;

7. Бак косвенного нагрева;

8. Клапан приоритета бойлера ГВС;

9. Тройник.

10.Устройство Baxi Connect.

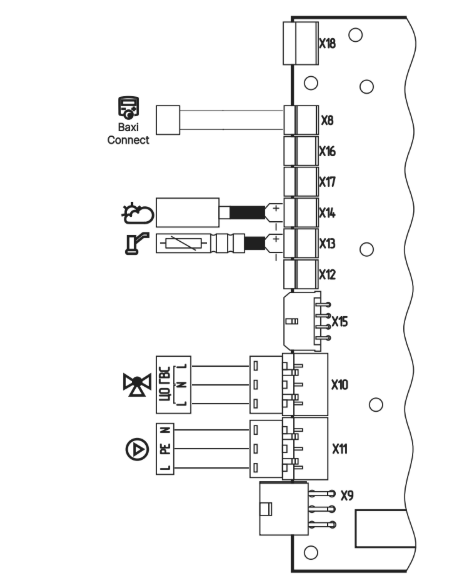

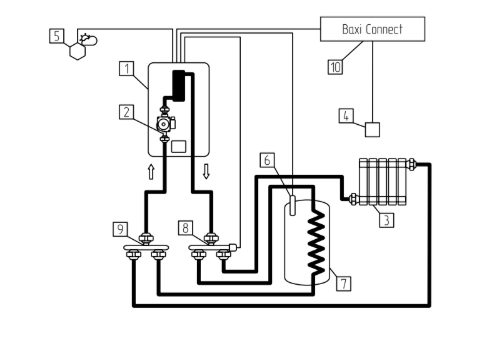

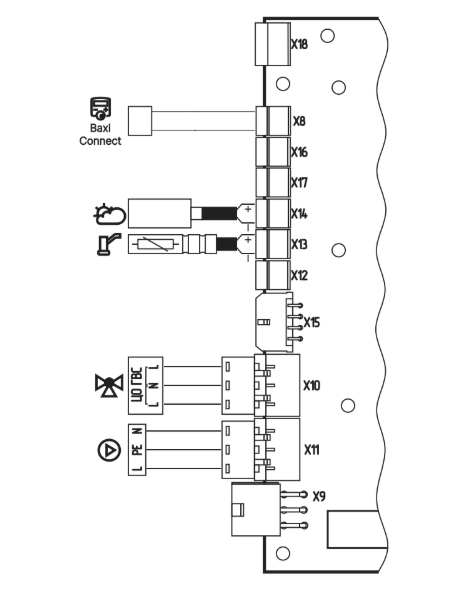

Схема 4. Контур отопления и ГВС управляемые с помощью переключающего клапана. Подключение клапана приоритета бойлера ГВС, датчиков ГВС и улицы, и устройства Baxi Connect к контроллеру «X-Line 100Е»



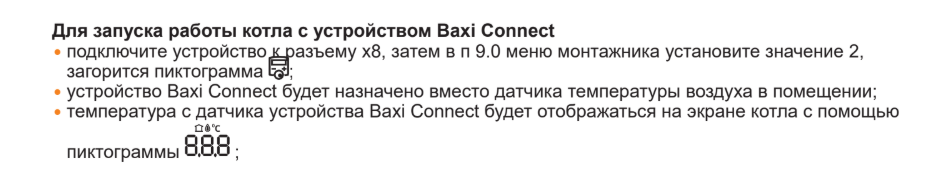

Работа котла с устройством Baxi Connect



Функциональные возможности

1. Передача данных от Baxi Connect на котел:

• установка температуры теплоносителя котла;

• уставка температуры помещения;

• текущая температура помещения;

• установка ГВС.

2. Прием данных Baxi Connect от котла для отображения в приложении:

• текущая температура теплоносителя котла;

• текущая температура ГВС;

• текущая температура на улице;

• текущая мощность работы котла.

Настройка ограничения мощности котлов

• для трех ступенчатого котла: 0%, 33%, 66% или 100%;
• для четырех ступенчатого котла: 0%, 25%, 50%, 75% или 100%;
• для шести ступенчатого котла: 0%, 16%, 33%, 50%, 66%, 84% или 100%;
• для восьми ступенчатого котла: 0%, 12%, 25%, 37%, 50%, 62%, 75%, 87% или 100%;
• для девяти ступенчатого котла: 0%, 11%, 22%, 33%, 44%, 55%, 66%, 77%, 88% или 100%.

При использовании Baxi Connect значения уставок воздуха в помещении и ГВС можно изменять только с приложения Baxi Connect изменение значений с контроллера блокируется.

Режимы работы котла с устройством Baxi Connect

• Прямая установка температуры теплоносителя.

При подключении устройства Baxi Connect для управления котлом по температуре теплоносителя, пользователь может задать температуру теплоносителя, которая будет являться ограничителем температуры в котле и фактором снижения мощности при достижении уставки, вплоть до полного отключения ступеней мощности.

Для установки температуры теплоносителя котла необходимо ввести требуемую величину в приложении Baxi Connect в поле «Целевая температура».

• Управление котлом с помощью режима «ПЗА» («Погодозависимая автоматика»).

При активации режима ПЗА, датчик температуры в помещении должен быть не назначен, иначе режим ПЗА не будет активирован.

В режиме ПЗА устройство Baxi Connect рассчитывает уставку температуры теплоносителя в зависимости от температуры на улице и выбранной кривой в приложении Baxi Connect.

• Уставка и управление по температуре в помещении.

При подключении датчика температуры в помещении котел управляет своей мощностью в зависимости от достижения уставки температуры теплоносителя котла в поле «Максимальная температура теплоносителя»,

Температура в помещении поддерживается с помощью управления насосом отопления или клапаном, в зависимости от реализованной системы отопления.

Для установки требуемой температуры в помещении необходимо воспользоваться полем «Целевая температура».
