Технические данные

Максимальная полезная тепловая мощность кВт

6

Минимальная полезная тепловая мощность кВт

2

Значение потребляемой мощности — 1 ступень кВт

2

Значение потребляемой мощности — 2 ступень кВт

4

Значение потребляемой мощности — 3 ступень кВт

6

Максимальная производительность (КПД) %

99

Объем теплоносителя в котле л

5

Емкость расширительного бака л

7,5

Давление заполнения расширительного бака Бар

1,5

Номинальное напряжение питания В

380±10% (220±10%)

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кгс/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кгс/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел м³/ч Δt=10°C

0,6

Необходимый расход теплоносителя через котел м³/ч Δt=20°C

0,3

Гидравлическое сопротивление котла кПа Δt=10°C

6

Гидравлическое сопротивление котла кПа Δt=20°C

4

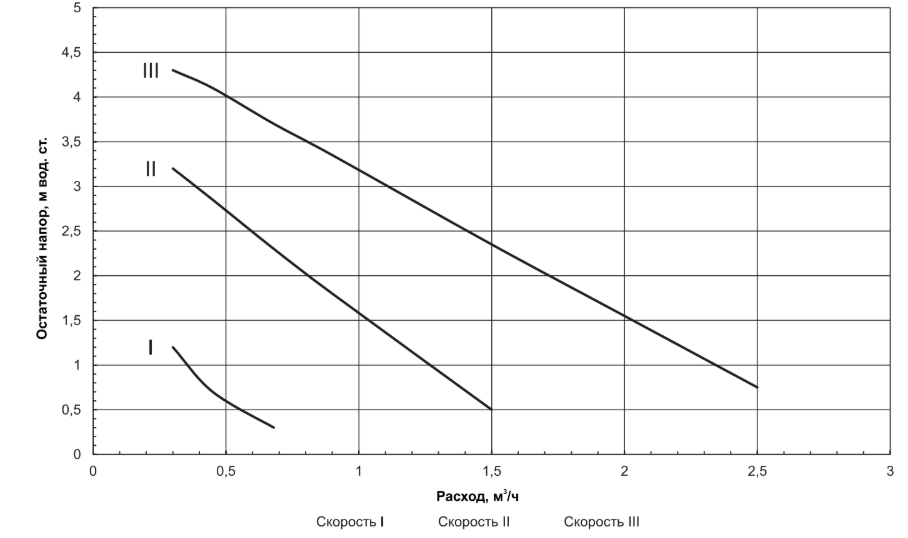

Максимальный напор циркуляционного насоса котла кПа

60

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,13

Сечение подводящего кабеля (медь) мм²

4x4 / 2x6

Максимальная нагрузка на канал насоса и канал клапана А

1,0 / 0,5

Габаритные размеры ШхВхГ мм

426x745x296

Упаковочные размеры ШхВхГ мм

482x800x347

Масса НЕТТО кг

36

Масса БРУТТО кг

38

Максимальная полезная тепловая мощность кВт

9

Минимальная полезная тепловая мощность кВт

1,5

Значение потребляемой мощности — 1 ступень кВт

1,5

Значение потребляемой мощности — 2 ступень кВт

3

Значение потребляемой мощности — 3 ступень кВт

4,5

Значение потребляемой мощности — 4 ступень кВт

6

Значение потребляемой мощности — 5 ступень кВт

7,5

Значение потребляемой мощности — 6 ступень кВт

9

Максимальная производительность (КПД) %

99

Объем теплоносителя в котле л

5

Емкость расширительного бака л

7,5

Давление заполнения расширительного бака Бар

1,5

Номинальное напряжение питания В

380±10% (220±10%)

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кгс/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кгс/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел м³/ч Δt=10°C

0,9

Необходимый расход теплоносителя через котел м³/ч Δt=20°C

0,45

Гидравлическое сопротивление котла кПа Δt=10°C

7

Гидравлическое сопротивление котла кПа Δt=20°C

5

Максимальный напор циркуляционного насоса котла кПа

60

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,2

Сечение подводящего кабеля (медь) мм²

4x4 / 2x10

Максимальная нагрузка на канал насоса и канал клапана А

1,0 / 0,5

Габаритные размеры ШхВхГ мм

426x745x296

Упаковочные размеры ШхВхГ мм

482x800x347

Масса НЕТТО кг

36

Масса БРУТТО кг

38

Максимальная полезная тепловая мощность кВт

12

Минимальная полезная тепловая мощность кВт

2

Значение потребляемой мощности — 1 ступень кВт

2

Значение потребляемой мощности — 2 ступень кВт

4

Значение потребляемой мощности — 3 ступень кВт

6

Значение потребляемой мощности — 4 ступень кВт

8

Значение потребляемой мощности — 5 ступень кВт

10

Значение потребляемой мощности — 6 ступень кВт

12

Максимальная производительность (КПД) %

99

Объем теплоносителя в котле л

5

Емкость расширительного бака л

7,5

Давление заполнения расширительного бака Бар

1,5

Номинальное напряжение питания В

380±10%

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кгс/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кгс/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел м³/ч Δt=10°C

1,2

Необходимый расход теплоносителя через котел м³/ч Δt=20°C

0,6

Гидравлическое сопротивление котла кПа Δt=10°C

7

Гидравлическое сопротивление котла кПа Δt=20°C

5

Максимальный напор циркуляционного насоса котла кПа

60

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,26

Сечение подводящего кабеля (медь) мм²

4x4

Максимальная нагрузка на канал насоса и канал клапана А

1,0 / 0,5

Габаритные размеры ШхВхГ мм

426x745x296

Упаковочные размеры ШхВхГ мм

482x800x347

Масса НЕТТО кг

40

Масса БРУТТО кг

42

Максимальная полезная тепловая мощность кВт

14

Минимальная полезная тепловая мощность кВт

1,6

Значение потребляемой мощности — 1 ступень кВт

1,6

Значение потребляемой мощности — 2 ступень кВт

3,3

Значение потребляемой мощности — 3 ступень кВт

5

Значение потребляемой мощности — 4 ступень кВт

8

Значение потребляемой мощности — 5 ступень кВт

11

Значение потребляемой мощности — 6 ступень кВт

14

Максимальная производительность (КПД) %

99

Объем теплоносителя в котле л

5

Емкость расширительного бака л

10

Давление заполнения расширительного бака Бар

1,5

Номинальное напряжение питания В

380±10%

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кгс/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кгс/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел м³/ч Δt=10°C

1,4

Необходимый расход теплоносителя через котел м³/ч Δt=20°C

0,7

Гидравлическое сопротивление котла кПа Δt=10°C

7

Гидравлическое сопротивление котла кПа Δt=20°C

5

Максимальный напор циркуляционного насоса котла кПа

60

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,33

Сечение подводящего кабеля (медь) мм²

4x6

Максимальная нагрузка на канал насоса и канал клапана А

1,0 / 0,5

Габаритные размеры ШхВхГ мм

426x745x296

Упаковочные размеры ШхВхГ мм

482x800x347

Масса НЕТТО кг

40

Масса БРУТТО кг

42

Максимальная полезная тепловая мощность кВт

18

Минимальная полезная тепловая мощность кВт

3

Значение потребляемой мощности — 1 ступень кВт

3

Значение потребляемой мощности — 2 ступень кВт

6

Значение потребляемой мощности — 3 ступень кВт

9

Значение потребляемой мощности — 4 ступень кВт

12

Значение потребляемой мощности — 5 ступень кВт

15

Значение потребляемой мощности — 6 ступень кВт

18

Максимальная производительность (КПД) %

99

Объем теплоносителя в котле л

5

Емкость расширительного бака л

10

Давление заполнения расширительного бака Бар

1,5

Номинальное напряжение питания В

380±10%

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кгс/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кгс/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел м³/ч Δt=10°C

1,8

Необходимый расход теплоносителя через котел м³/ч Δt=20°C

0,9

Гидравлическое сопротивление котла кПа Δt=10°C

8

Гидравлическое сопротивление котла кПа Δt=20°C

6

Максимальный напор циркуляционного насоса котла кПа

60

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,4

Сечение подводящего кабеля (медь) мм²

4x6

Максимальная нагрузка на канал насоса и канал клапана А

1,0 / 0,5

Габаритные размеры ШхВхГ мм

426x745x296

Упаковочные размеры ШхВхГ мм

482x800x347

Масса НЕТТО кг

41

Масса БРУТТО кг

43

Максимальная полезная тепловая мощность кВт

24

Минимальная полезная тепловая мощность кВт

4

Значение потребляемой мощности — 1 ступень кВт

4

Значение потребляемой мощности — 2 ступень кВт

8

Значение потребляемой мощности — 3 ступень кВт

12

Значение потребляемой мощности — 4 ступень кВт

16

Значение потребляемой мощности — 5 ступень кВт

20

Значение потребляемой мощности — 6 ступень кВт

24

Значение потребляемой мощности — 7 ступень кВт

28

Значение потребляемой мощности — 8 ступень кВт

32

Максимальная производительность (КПД) %

99

Объем теплоносителя в котле л

11

Емкость расширительного бака л

10

Давление заполнения расширительного бака Бар

1,5

Номинальное напряжение питания В

380±10%

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кгс/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кгс/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел м³/ч Δt=10°C

2,4

Необходимый расход теплоносителя через котел м³/ч Δt=20°C

1,2

Гидравлическое сопротивление котла кПа Δt=10°C

8

Гидравлическое сопротивление котла кПа Δt=20°C

6

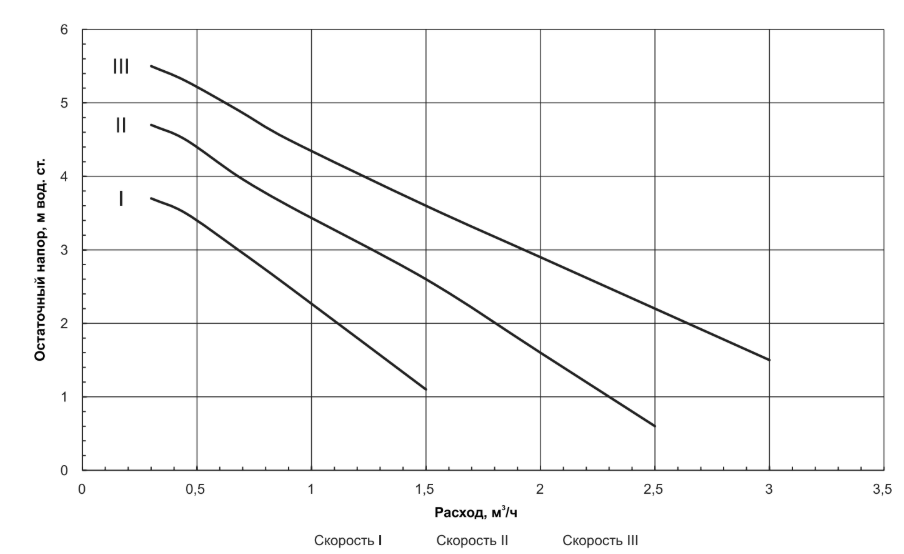

Максимальный напор циркуляционного насоса котла кПа

70

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,52

Сечение подводящего кабеля (медь) мм²

4x10

Максимальная нагрузка на канал насоса и канал клапана А

1,0 / 0,5

Габаритные размеры ШхВхГ мм

426x754x325

Упаковочные размеры ШхВхГ мм

482x800x360

Масса НЕТТО кг

41

Масса БРУТТО кг

43

Максимальная полезная тепловая мощность кВт

30

Минимальная полезная тепловая мощность кВт

3

Значение потребляемой мощности — 1 ступень кВт

3

Значение потребляемой мощности — 2 ступень кВт

6

Значение потребляемой мощности — 3 ступень кВт

9

Значение потребляемой мощности — 4 ступень кВт

12

Значение потребляемой мощности — 5 ступень кВт

15

Значение потребляемой мощности — 6 ступень кВт

18

Значение потребляемой мощности — 7 ступень кВт

22

Значение потребляемой мощности — 8 ступень кВт

26

Значение потребляемой мощности — 9 ступень кВт

30

Максимальная производительность (КПД) %

99

Объем теплоносителя в котле л

11

Емкость расширительного бака л

10

Давление заполнения расширительного бака Бар

1,5

Номинальное напряжение питания В

380±10%

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кгс/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кгс/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел м³/ч Δt=10°C

3,0

Необходимый расход теплоносителя через котел м³/ч Δt=20°C

1,5

Гидравлическое сопротивление котла кПа Δt=10°C

10

Гидравлическое сопротивление котла кПа Δt=20°C

8

Максимальный напор циркуляционного насоса котла кПа

70

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,65

Сечение подводящего кабеля (медь) мм²

4x10

Максимальная нагрузка на канал насоса и канал клапана А

1,0 / 0,5

Габаритные размеры ШхВхГ мм

426x754x325

Упаковочные размеры ШхВхГ мм

482x800x360

Масса НЕТТО кг

47

Масса БРУТТО кг

49

Максимальная полезная тепловая мощность кВт

36

Минимальная полезная тепловая мощность кВт

4

Значение потребляемой мощности — 1 ступень кВт

4

Значение потребляемой мощности — 2 ступень кВт

8

Значение потребляемой мощности — 3 ступень кВт

12

Значение потребляемой мощности — 4 ступень кВт

16

Значение потребляемой мощности — 5 ступень кВт

20

Значение потребляемой мощности — 6 ступень кВт

24

Значение потребляемой мощности — 7 ступень кВт

28

Значение потребляемой мощности — 8 ступень кВт

32

Значение потребляемой мощности — 9 ступень кВт

36

Максимальная производительность (КПД) %

99

Объем теплоносителя в котле л

11

Емкость расширительного бака л

10

Давление заполнения расширительного бака Бар

1,5

Номинальное напряжение питания В

380±10%

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кгс/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кгс/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел м³/ч Δt=10°C

3,6

Необходимый расход теплоносителя через котел м³/ч Δt=20°C

1,8

Гидравлическое сопротивление котла кПа Δt=10°C

10

Гидравлическое сопротивление котла кПа Δt=20°C

8

Максимальный напор циркуляционного насоса котла кПа

70

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,77

Сечение подводящего кабеля (медь) мм²

4x16

Максимальная нагрузка на канал насоса и канал клапана А

1,0 / 0,5

Габаритные размеры ШхВхГ мм

426x754x325

Упаковочные размеры ШхВхГ мм

482x800x360

Масса НЕТТО кг

47

Масса БРУТТО кг

49
