Размещение и монтаж

6.1. Требования к помещению и месту установки

Установка котла в отопительную систему и подключение к электросети должны выполняться специализированной организацией.

Для обеспечения надлежащих условий эксплуатации котла помещение котельной может быть оборудовано приточной и вытяжной вентиляцией с естественным или принудительным притоком свежего воздуха.

При монтаже котла необходимо выдерживать минимальные расстояния до стен, пола и потолка, указанных на Рис.4. Расстояния необходимо соблюдать для удобства эксплуатации и сервисного обслуживания.

Рис.4 Схема размещения котла в котельной

Внимание! Запрещается помещать котел в ниши, загораживающие крепежные элементы кожуха и препятствующие естественной вентиляции изделия.

Запрещается устанавливать котел в помещении, в котором имеются взрывоопасные материалы.

Запрещается установка котла рядом с нагревательными приборами (каминами, печами, плитами, духовками) или над ними.

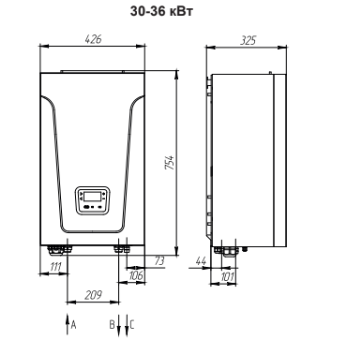

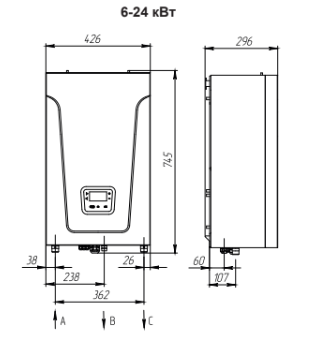

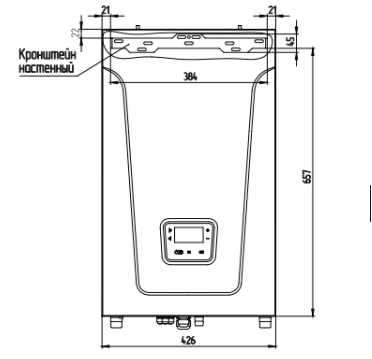

Рис.5 Габаритные и присоединительные размеры котлов.

A - 3/4 вход теплоносителя

B - 1/2 аварийный сброс теплоносителя

С - 3/4 выход теплоносителя

Габаритные и присоединительные размеры котлов.

A - 3/4 вход теплоносителя

B - 1/2 аварийный сброс теплоносителя

С - 3/4 выход теплоносителя

6.2. Порядок проведения монтажных работ

Внимание! Монтаж котла должен проводиться при снятом напряжении.

Закрепите настенный кронштейн на вертикальной поверхности в необходимом месте с помощью шурупов, входящих в комплект, и установите на него котел, как показано на рис.1, 2, 3;

Подключение к системе отопления

• подсоединить котел к системе отопления. Габаритные и присоединительные размеры котлов указаны на рис.5;

• отрегулируйте давление в воздушной полости расширительного бака, давление в воздушной полости регулируется специалистами монтажной организации и зависит от давления в системе отопления при этом максимальное давление в воздушной полости не должно превышать 1,5 бар;

• заполните систему и циркуляционный насос теплоносителем. Частичное удаление воздуха из циркуляционного насоса происходит автоматически после его включения. Однако воздух необходимо удалить из циркуляционного насоса полностью, выполнив следующие операции:

• подать напряжение и установить переключатель в положение «III»;

• выкрутить винт и ослабить заглушку для удаления воздуха, защитив электрические части от попадания жидкости или пара рис.6;

• после того, как теплоноситель, выходящий из циркуляционного насоса, перестанет содержать воздух, винт завернуть;

• включите насос и убедитесь, что вал насоса вращается. После полного удаления воздуха закрутите на место винт для удаления воздуха.

• проверьте надежность и герметичность всех соединений водяного контура.

Внимание! Если теплоноситель имеет высокую температуру и давление, то при откручивании винта для удаления воздуха может произойти выброс горячего теплоносителя в жидком или газообразном состоянии

Внимание! При заполнении системы отопления и ее запуске необходимо исключить попадание теплоносителя внутрь кожуха на электрические провода, разъемы и электронные блоки.

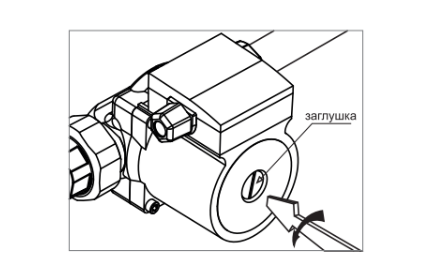

Рис.6 Удаление воздуха из насоса

Демонтаж кожуха котла

• выкрутить болты крепления (Рис.7 поз.3);

• переместить кожух вверх, сняв с зацепов (Рис.7 поз.4);

• откинуть кронштейн для крепления пульта управления (Рис.8 поз.1);

• отжать замки-защелки (Рис.8 поз.2) с двух сторон;

• переместить кронштейн в нижнее положение;

• имеется возможность сменить положение кронштейна, достав его из пазов и закрепив в соответствующие пазы выше (Рис.8 поз.3).

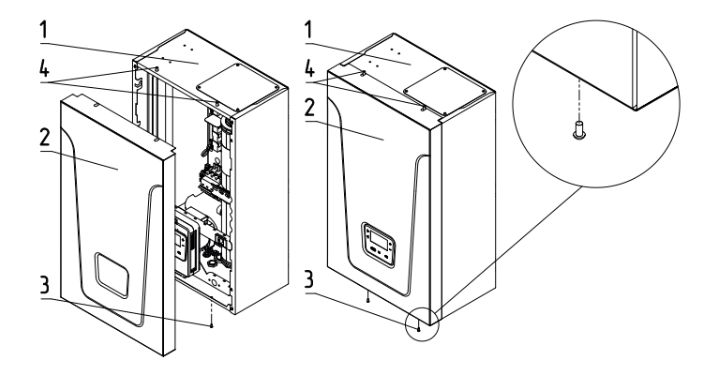

Рис.7 Снятие кожуха

1 - Основание котла

2 - Кожух котла

3 - Болт крепления кожуха

4 - Зацеп кожуха

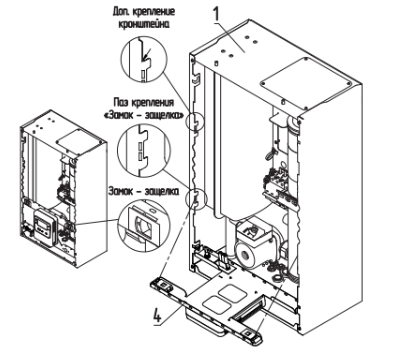

Рис.8 откидывание кронштейна

1 - Кронштейн

2 - Замок-защелка

3 - Дополнительные крепления кронштейна

Рис.9 позиционирование котла относительно кронштейна

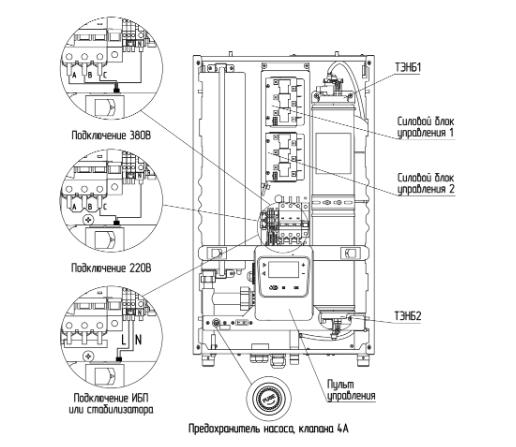

Подключение к системе трехфазной сети переменного тока 380В с частотой 50 Гц

• присоединить рабочий нулевой провод на клемму нейтраль (N) котла;

• для сети трехфазного переменного тока 380 В присоединить фазные провода на клеммы А, В, С колодок;

• для сети однофазного переменного тока 220 В присоединить фазный провод на клеммы А, В, С колодок. Для соединения клемм А, В, С колодки в комплекте имеется специальная перемычка (только для BAXI AMPERA Plus от 6 до 9 кВт);

• защитный нулевой провод (РЕ) подключить на болт «ЗАЗЕМЛЕНИЕ»;

В котле имеется возможность подключения источника бесперебойного питания (ИБП). В случае отключения электричества ИБП питает только системы оповещения и управления котла, а также насос и клапан если они запитаны через клеммы контроллера котла.

Внимание! При работе котла от ИБП нагрев котла останавливается.

Подключение к источнику бесперебойного питания (ИБП)

• извлечь перемычки (Рис.1, 2, 3, поз.32);

• подключить провода фазы «L» к колодке (Рис.1, 2, 3, поз.30);

• подключить провода нейтрали «N» к колодке (Рис.1, 2, 3 поз.31).

Для подготовки первого включения котла после монтажа необходимо

• включить вводной автомат (Рис.1, 2, 3, поз.11) вместе с расцепителем в верхнее положение;

• перевести выключатель (Рис.1, 2, 3, поз.27) в положение ВКЛ;

• после этого на пульт управления подается питающее напряжение, происходит переход в ждущий режим и загорается индикатор.

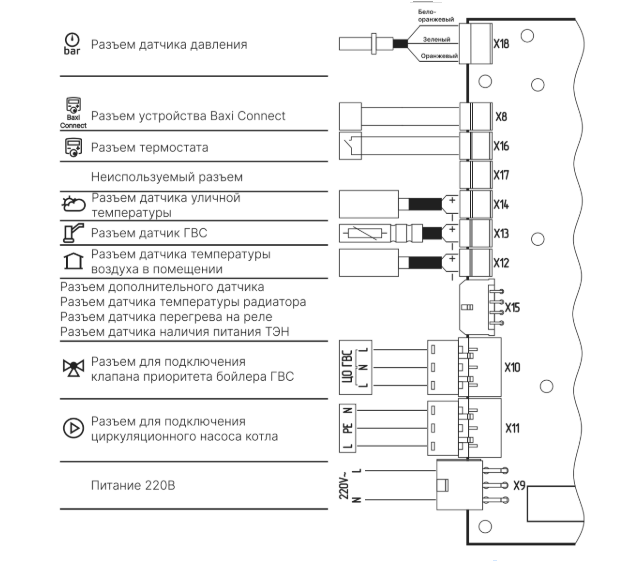

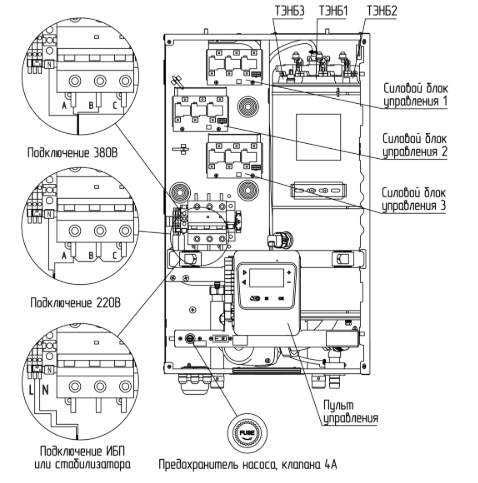

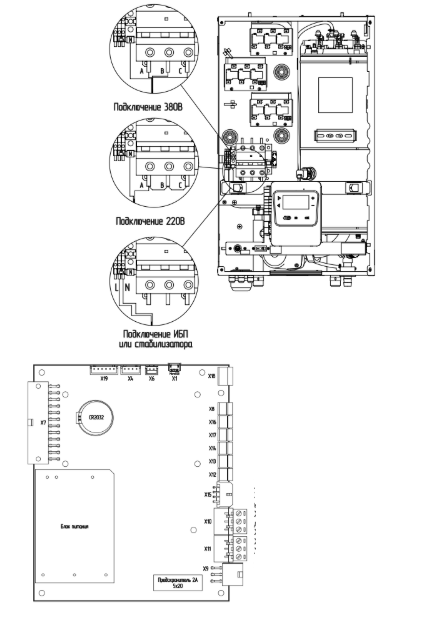

Рис.10 Схема подключения котла

Х1 - microUSB для обновления ПО контроллера.

Х4 - Сервисный разъём.

Х6 - Разъем подключения динамика.

Х7 - Разъем подключения жгута управления котлом.

Х8 - Разъем подключения устройства Baxi Connect.

Х9 - Ввод питания 220В.

Х10 - Разъем для подключения клапана приоритета ГВС.

Х11 - Разъем для подключения циркуляционного насоса котла.

Х12 - Разъем датчика температуры воздуха в помещении.

Х13 - Разъем датчика ГВС.

Х14 - Разъем датчика уличной температуры воздуха.

X15 - Разъем для подключения дополнительных датчиков.

Х16 - Разъем термостата.

Х17 - Неиспользуемый разъем.

X18 - Датчик давления.

Х19 - Сервисный разъём.

CR2032 - Батарейка для встроенных часов блока управления.

Рис.11 Схема подключения датчиков «X-Line100E»

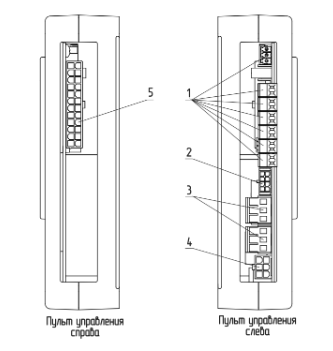

Рис.12 Расположение и назначение разъемов контроллера «X-Line100E»

1. Разъемы внешних устройств (подключение датчиков пользователя).

2. Разъем внутренних устройств (дополнительные датчики котла).

3. Разъемы внешних устройств (насос и клапана).

4. Разъем питания блока управления.

5. Разъем внутренних устройств (управление мощностью котла).

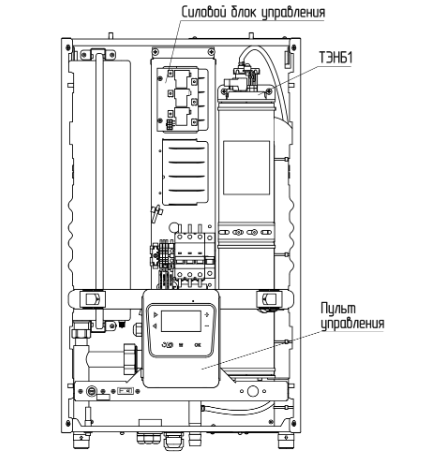

Рис.13 Органы управления электрического котла BAXI Ampera Plus 6 кВт

Рис.14 Органы управления электрического котла BAXI Ampera Plus 9-24 кВт

Рис.15 Органы управления электрического котла BAXI Ampera Plus 30-36 кВт
