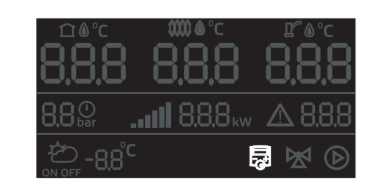

Меню пользователя

Основное меню котла, с помощью которого пользователь может:

1. Изменить уставки и следить за фактическими значениями:

• температуры теплоносителя котла;

• температуры в помещении;

• температуры ГВС;

• мощностью котла;

2. включить и отключить функцию погодозависимого управления;

3. следить за фактическим давлением теплоносителя в котле;

4. получать информацию об ошибках в работе котла см. п.10.1.

• о критических ошибках в работе котла ЕХХ (Пример: Е01);

• о предупреждениях в работе котла АХХ (Пример: А01);

• об активации дополнительных функций FXX (Пример: F01);

• доступности обновления программного обеспечения UXX (Пример: UA01).

8.1. Навигация по меню пользователя

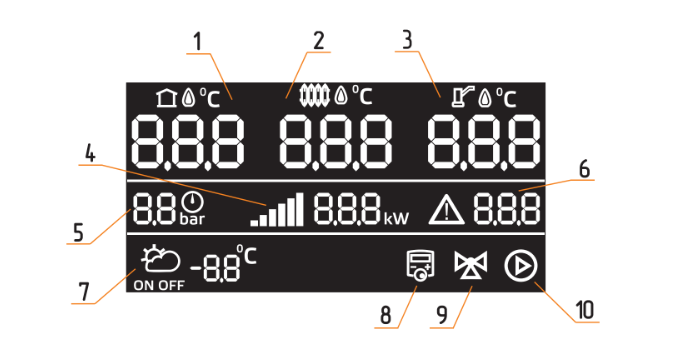

Рис.17 Дисплей контроллера «X-line 100E»

1. Фактическая температура воздуха в помещении.

2. Фактическая температура теплоносителя.

3. Фактическая температура ГВС.

4. Фактическая мощность и активные ступени котла.

5. Давление в котле.

6. Ошибки и предупреждения.

7. Погодозависимое управление и температура воздуха на улице.

8. Термостат.

9. Клапан приоритета бойлера ГВС.

10.Циркуляционный насос.

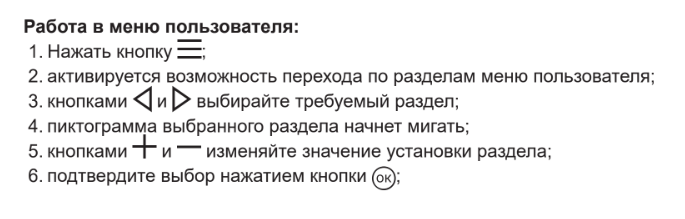

Работа в меню пользователя

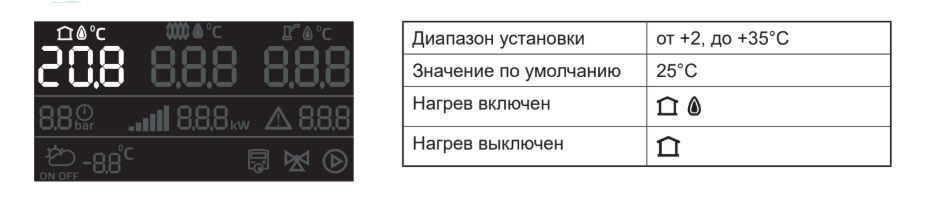

8.2. Температура воздуха в помещении

Отображает фактическую температуру воздуха в помещении

Внимание

Датчик подключается в разъем Х-12.

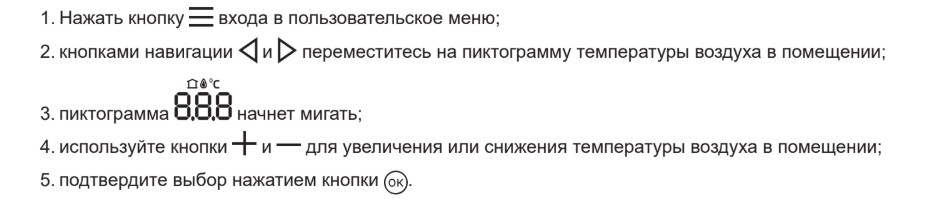

Изменение установленной температуры воздуха в помещении

При достижении фактической температуры воздуха в помещении до установленного значения

• отключается нагрев;

• отключается насос через время задержки отключения циркуляционного насоса.

Имеются дополнительные настройки в меню монтажника

• установка зоны нечувствительности датчика температуры в помещении;

• коррекция датчика температуры воздуха в помещении.

8.3. Отключение работы датчика температуры воздуха в помещении

Для отключения датчика температуры воздуха в помещении

1. Установите температуру воздуха в помещении ниже 2°С;

2. загорится пиктограмма OFF;

3. прозвучит звуковой сигнал.

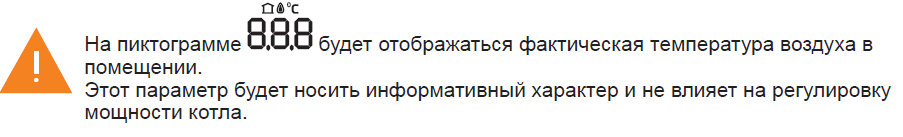

Внимание

Этот параметр будет носить информативный характер и не влияет на регулировку мощности котла.

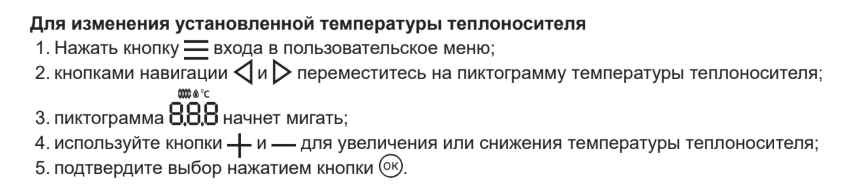

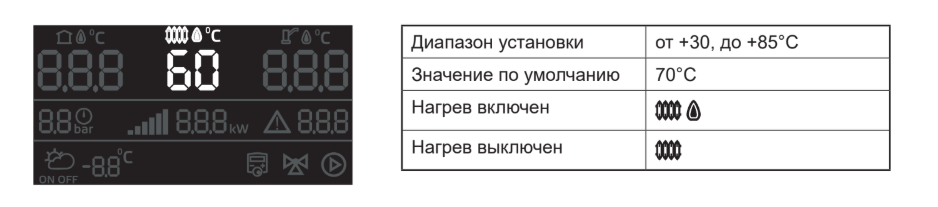

8.4. Температура теплоносителя в котле

Отображает фактическую температуру теплоносителя в котле

Имеются дополнительные настройки в меню монтажника

• установка максимальной и минимальной разрешенной температуры теплоносителя;

• установка минимальной температуры теплоносителя при которой происходит оповещение;

• коррекция датчика температуры теплоносителя.

При снижении температуры теплоносителя котла ниже 30°С:

1. Загорится пиктограмма OFF;

2. прозвучит звуковой сигнал;

3. котел перейдет в режим ГВС.

8.5. Режим «Антиразморозка»

Функция предназначена для снижения вероятности разморозки котла и системы отопления.

Имеется два сценария работы функции

1. F01 Антиразморозка с включением нагрева и насоса;

2. F02 Антиразморозка с включением насоса.

Активация функций “Антиразморозка” через меню пользователя F01 F02 активируется если максимально допустимая мощность котла установлена на значение 0;

F02 активируется если максимально допустимая мощность котла установлена на значение OFF.

Имеются дополнительные настройки в меню монтажника

• разрешение использования функций;

• настройка температуры включения насоса;

• настройка температуры включения и отключения нагрева;

• максимально допустимая мощность котла при работе функции.

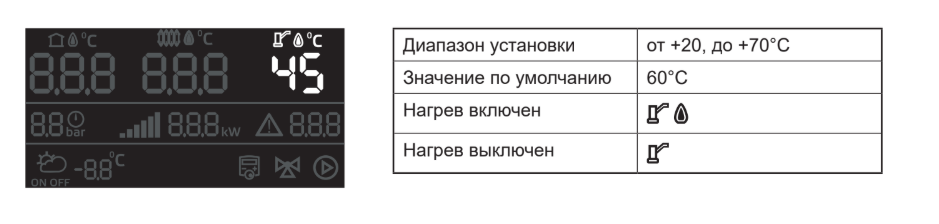

8.6. Температура ГВС

Отображает фактическую температуру ГВС

Внимание

Датчик подключается в разъем Х-13.

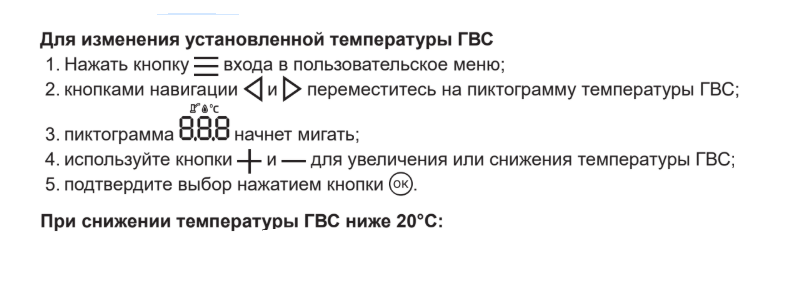

Изменение температуры ГВС

1. Загорится пиктограмма OFF;

2. прозвучит звуковой сигнал;

3. котел перейдет в режим работы «отопление».

Имеются дополнительные настройки в меню монтажника

• установка максимальной температуры ГВС;

• активация режима «Антилегионелла»;

• коррекция датчика.

Имеются дополнительные настройки в меню сервисного инженера

• настройка температуры, времени и периода режима «Антилегионелла».

Функция гарантированный нагрев ГВС запускается при нагреве контура ГВС.

На время нагрева контура ГВС установленная температура теплоносителя котла всегда будет выше установленной температуры ГВС не менее чем на 15°С.

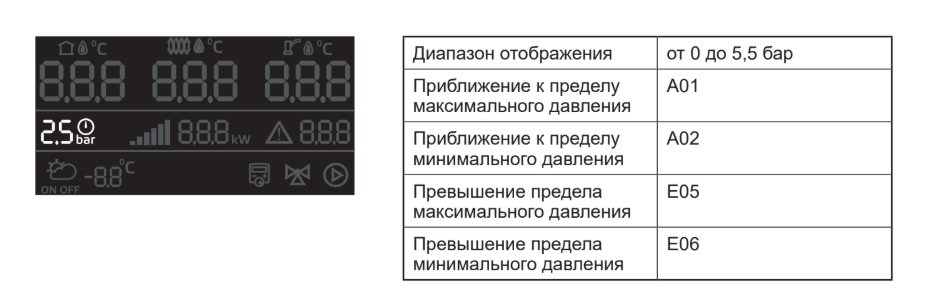

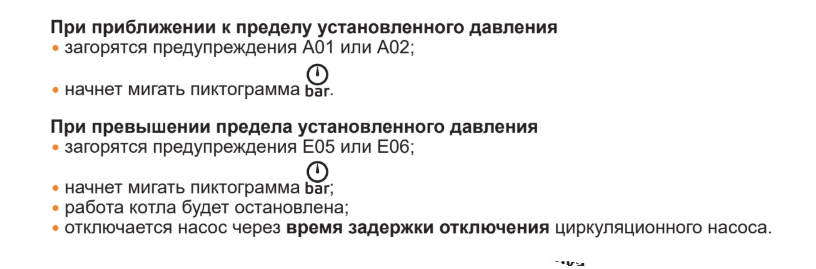

8.7. Датчик давления теплоносителя

Отображение фактического давления теплоносителя в системе

Имеются дополнительные настройки в меню монтажника

• установка пределов;

• отключение датчика давления.

Работа котла с отключенным датчиком давления может привести к выходу из строя,

Следите за уровнем давления теплоносителя в котле.

Если на дисплее не горит знак пиктограмма bar защита котла по верхнему и нижнему уровню давления отключена.

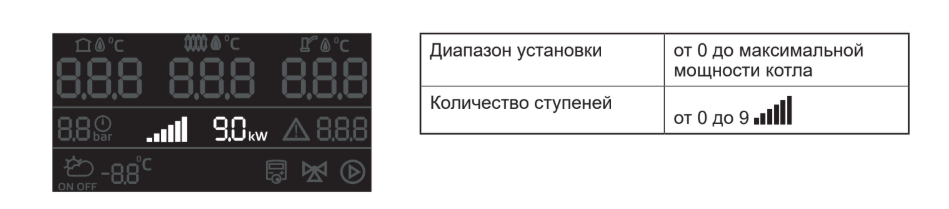

8.8. Максимально допустимая мощность работы котла

Отображает фактическое значение мощности котла и количество активных ступеней

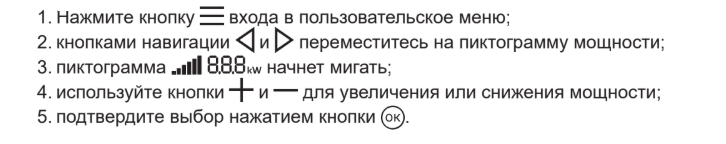

Для изменения максимально допустимой мощности работы котла:

При снижении установки мощности котла до OFF, котел переходит в режим «Антиразморозка» без включения нагрева.

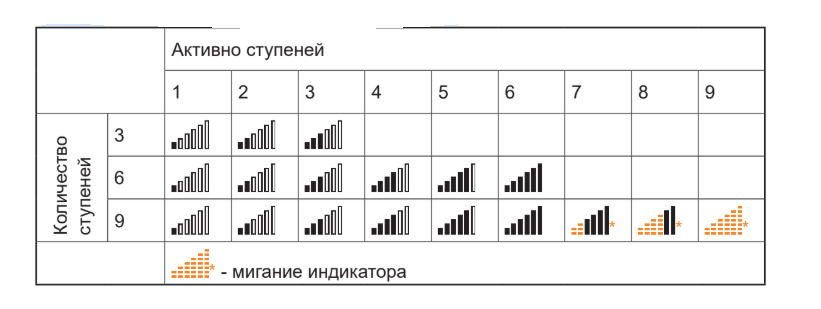

Логика отображения на пиктограмме дисплея

Имеются дополнительные настройки в меню монтажника

• ограничение мощности котла;

• точность регулирования температуры теплоносителя;

• задержка включения ТЭН.

Для регулирования мощности используется PID регулирование.

PID регулирование позволяет быстрее достигать заданного значения температуры теплоносителя в котле.

Чтобы исключить слишком частое включение/выключение нагревателей скорость реакции PID регулятора ограничивается. В связи с этим возможны незначительные отклонения от заданной температуры теплоносителя.

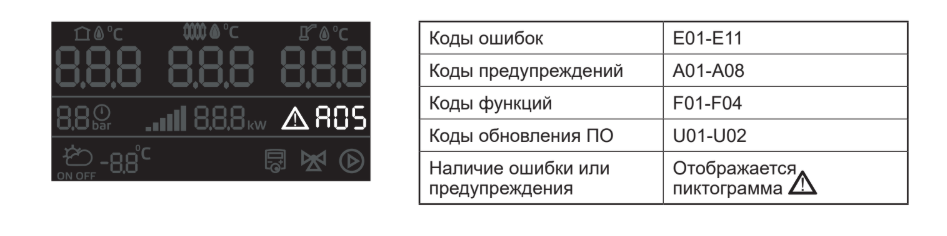

8.9. Индикация ошибок и предупреждений

Пример отображения: Е01 - Критический перегрев теплоносителя. Аварийное отключение.

Журналы ошибок и предупреждений ведут запись на 10 позиций.

Расшифровка всех кодов ошибок, предупреждений и функций представлены в главе 10.

Имеются дополнительные настройки в меню монтажника

• меню деактивации ошибок и предупреждений Е03, Е04, А03, А06, А07, А09.

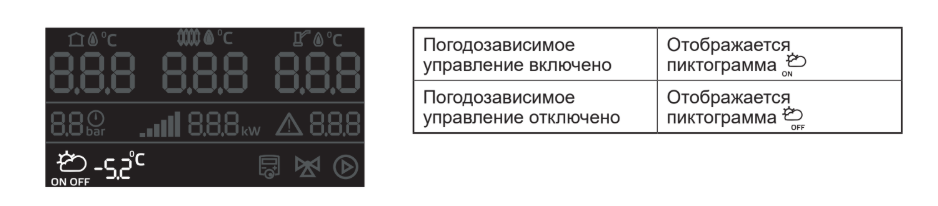

8.10. Статус погодозависимого управления и температуры воздуха на улице

Отображает статус функции «Погодозависимое управление» и фактическую температуру на улице.

Внимание! Пиктограмма ON OFF отображается только при подключенном датчике температуры воздуха на улице.

При активации функции котел регулирует температуру теплоносителя в зависимости от изменения температуры на улице.

Имеются дополнительные настройки в меню монтажника

• активация функции «Погодозависимое управление»;

• выбор коэффициента «кривой»;

• коррекция датчика;

• настройка режима Зима/Лето;

• установка среднесуточной температуры;

• смещение коэффициента кривой.

8.11. Статус внешнего термостата

Отображает статус подключения термостата

При срабатывании термостата пиктограмма начинает мигать.

Имеются дополнительные настройки в меню монтажника

• выбор типа контакта термостата;

• выбор сценария внешнего термостата;

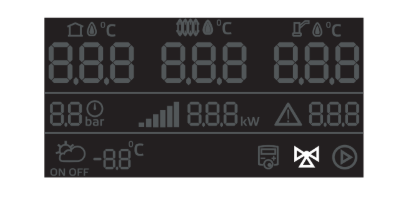

8.12. Статус трехходового клапана приоритета бойлера ГВС

Внимание!

Отображается статус подключения трехходового клапана приоритета бойлера ГВС

Клапан приоритета бойлера ГВС – это 3-х ходовой клапан, предназначенный для полного перенаправления (переключения) входящего в него потока теплоносителя в один из двух контуров: «контур отопления (ЦО)» или в контур «ГВС».

При активированной функций во время переключения контура пиктограмма загорается.

Имеются дополнительные настройки в меню монтажника

• выбор режима работы клапана;

• время полного открытия клапана;

• режим нагрева контуров.

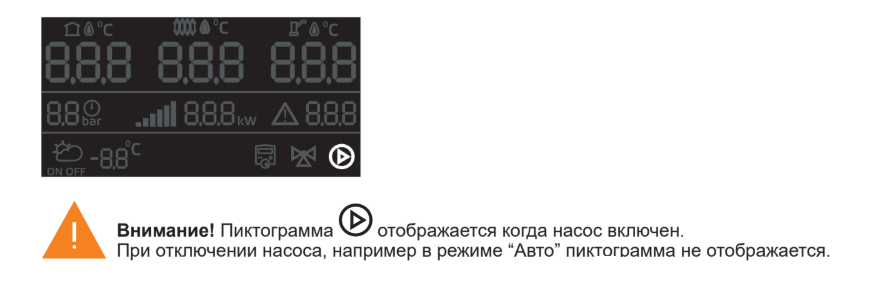

8.13. Статус работы циркуляционного насоса

Отображает статус работы циркуляционного насоса.

Когда горит индикация, циркуляционный насос работает.

Имеются дополнительные настройки в меню монтажника

• сценарий работы насоса;

• режим работы насоса;

• время задержки отключения насоса.
