Меню монтажника

«Меню монтажника» дает доступ к более глубоким настройкам работы котла.

Меню состоит из разделов.

При переходе из раздела в раздел меняется номер раздела и на экране загорается пиктограмма, соответствующая выбранному разделу.

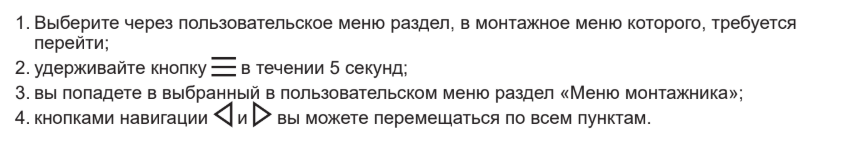

14.1. Вход в меню монтажника

14.2. Навигация по меню монтажника

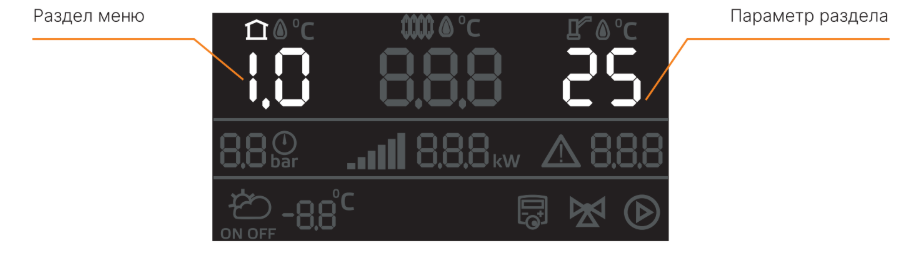

Индикация дисплея контроллера

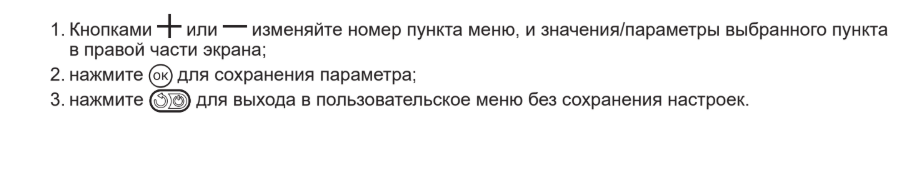

Работа в меню монтажника:

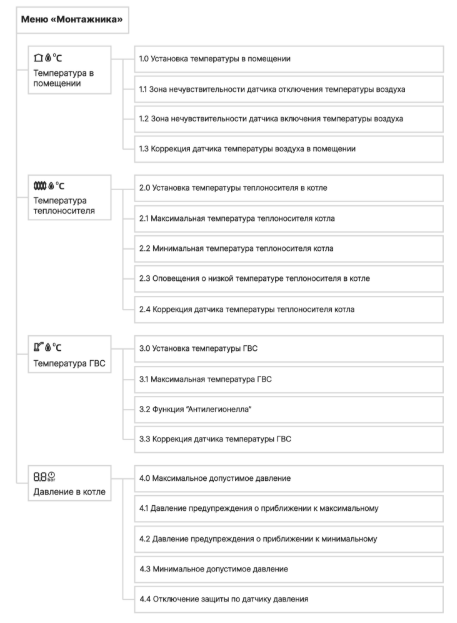

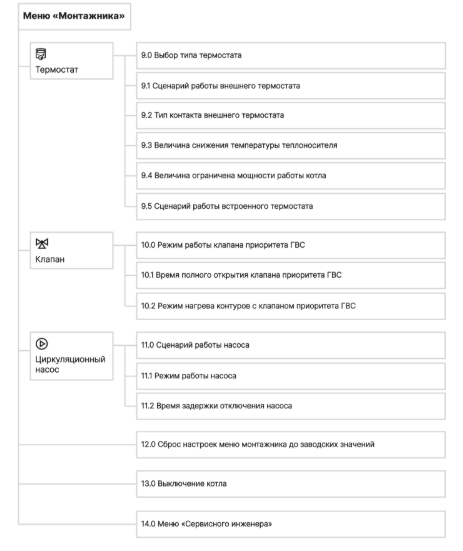

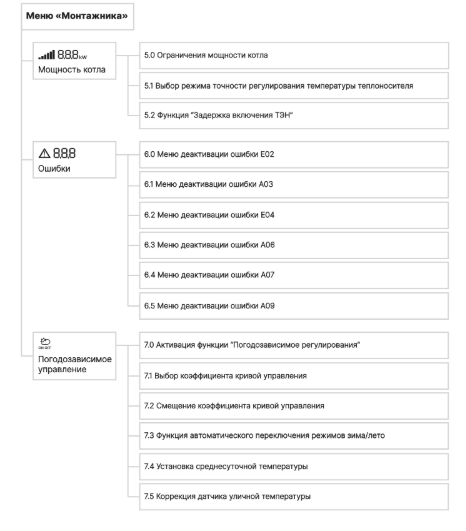

14.3. Блок-схема меню монтажника

Блок-схема меню монтажника

Блок-схема меню монтажника

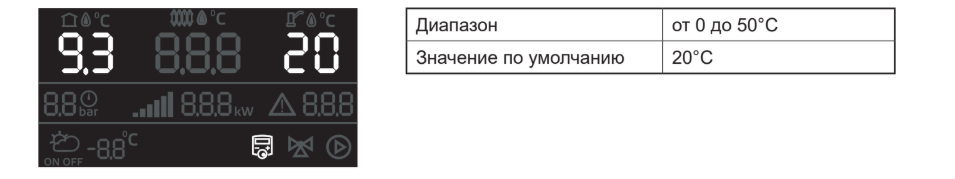

14.4. Настройка температуры воздуха в помещении

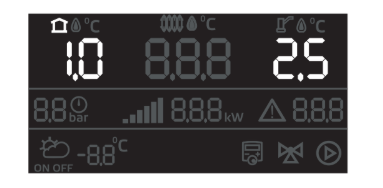

Настройки температуры воздуха помещения

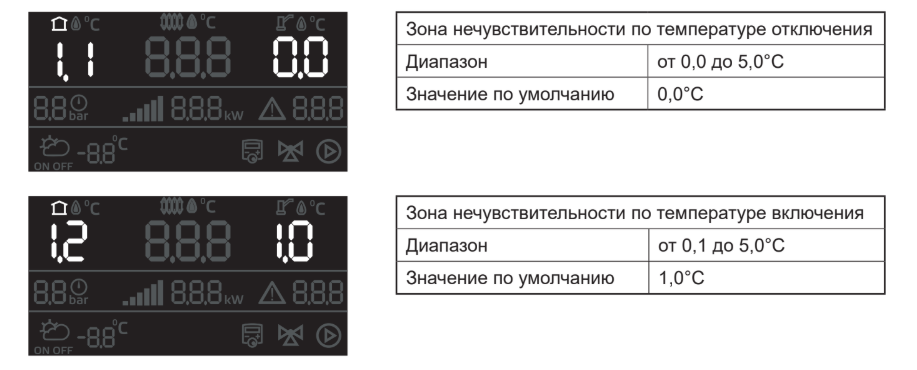

Зона нечувствительности включения и отключения управления нагревом по температуре воздуха в помещении

Регулировка величины превышения/падения фактической температуры воздуха в помещении относительно установленной в пункте 1.0 или пользовательском меню в рамках.

При достижении фактической температуры значения:

Температура установленная температура отключения = нагрев выключается.

Температура установленная - температура включения = нагрев включается.

Включение/отключение нагрева происходит за счет запуска/остановки котла или циркуляционного насоса.

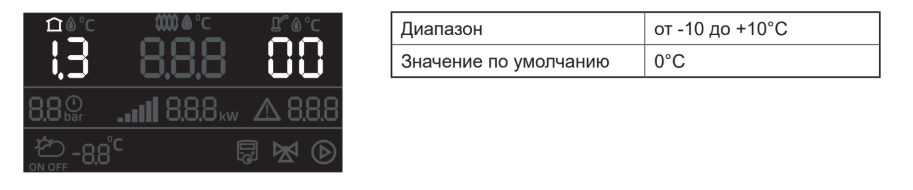

Коррекция датчика температуры воздуха в помещении

Позволяет откорректировать показания датчика температуры воздуха в помещении в случае, если значения расходятся с фактическими.

14.5. Настройка температуры теплоносителя в котле

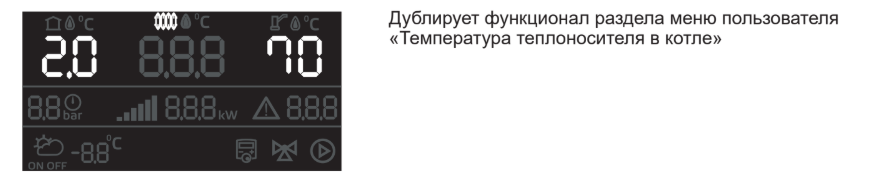

Настройка температуры теплоносителя в котле

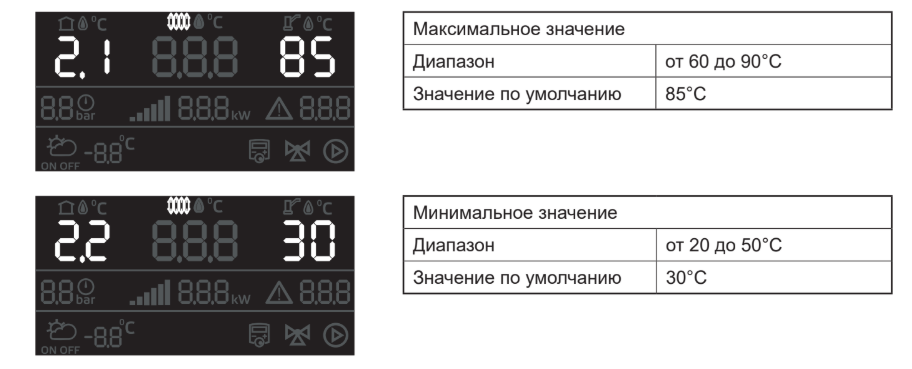

Диапазон установки температуры теплоносителя в котле

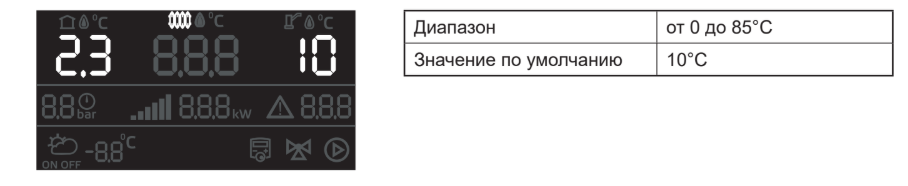

Оповещения о низкой температуре теплоносителя в котле

Температура теплоносителя в котле при падении ниже которой на дисплей будет выведено оповещение А03 «Низкая температура теплоносителя в котле».

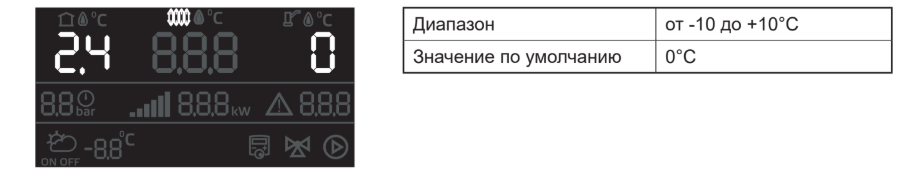

Коррекция датчика температуры теплоносителя в котле

Раздел позволяет откорректировать показания датчика температуры в случае, если значения расходятся с фактической температурой теплоносителя.

14.6. Настройка температуры ГВС

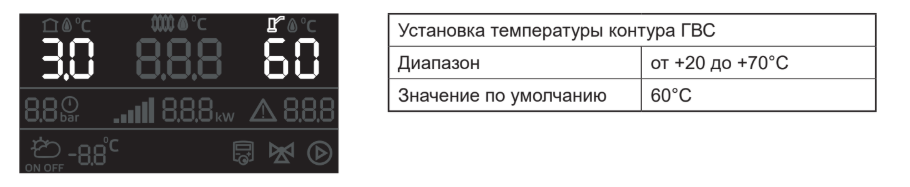

Настройка температуры ГВС

Меню отображается при подключенном датчике температуры ГВС

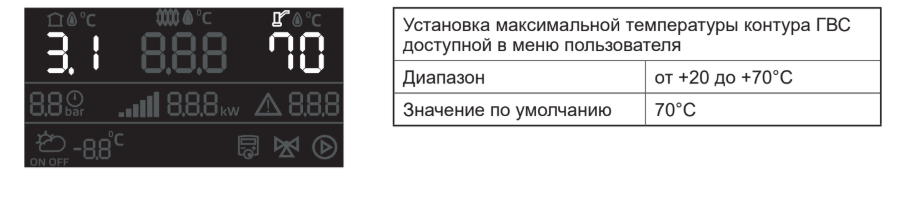

Максимальная температура ГВС

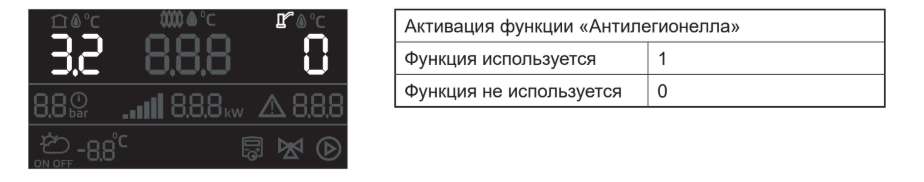

Функция «Антилегионелла»

Функция «Антилегионелла» предназначена для обеззараживания бака ГВС.

Контроллер котла автоматически запустит функцию нагрева воды до температуры, которая предотвращает появление и уничтожает болезнетворные бактерии в воде.

Настройка температуры, времени и периода режима «Антилегионелла» доступна в меню сервисного инженера.

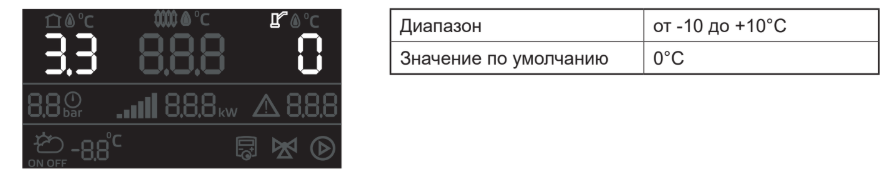

Коррекция датчика температуры ГВС

Позволяет откорректировать показания датчика температуры в случае, если значения расходятся с фактической температурой ГВС.

14.7. Настройка датчика давления в котле

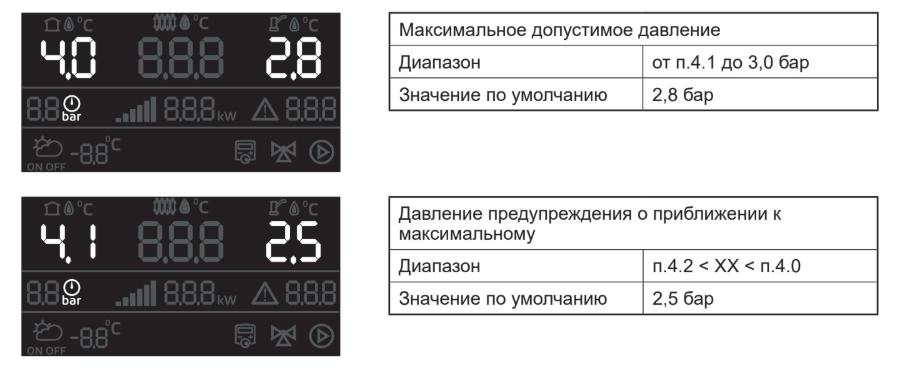

Максимальное допустимое давление

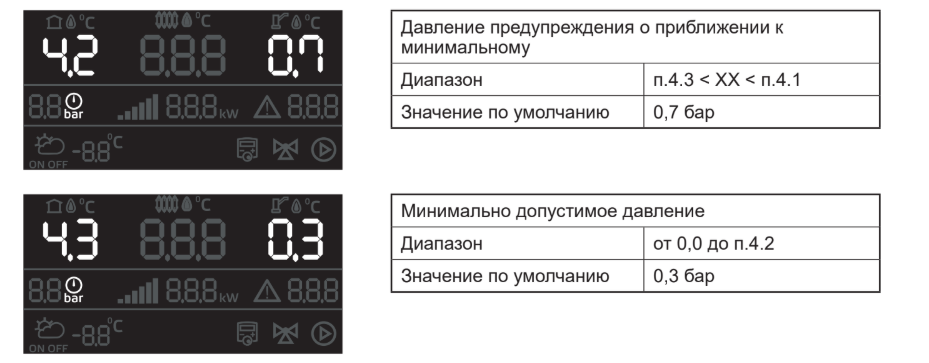

Минимальное допустимое давление

При давлении выше установленного в п.4.1 в поле ошибок горит A01 – Давление в котле подходит к верхнему порогу. Котел продолжает работать.

При давлении выше установленного в п.4.2 в поле ошибок горит A02 – Давление в котле подходит к нижнему порогу. Котел продолжает работать.

При давлении выше установленного в п.4.0 в поле ошибок горит Е05 – Давление в котле пересекло верхний порог. Котел прекращает работу.

При давлении ниже установленного в п.4.3 в поле ошибок горит Е06 – Давление в котле пересекло нижний порог. Котел прекращает работу.

Внимание! Если давление теплоносителя в котле вернется в установленные в п.4.3 и п.4.0 допустимые пределы котел возобновит свою работу. Внимательно следите за возникновение ошибок и предупреждений по давлению. Данные ошибки могу привести к выходу из строя котла и системы отопления.

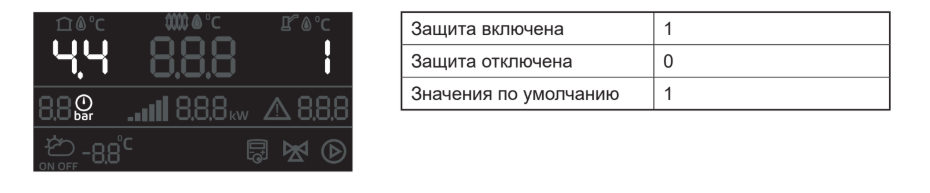

Отключение защиты по датчику давления

Внимание! Работа котла с отключенным датчиком давления может привести к выходу из строя котла, следите за уровнем и давлением теплоносителя в котле.

14.8. Настройка мощности котла

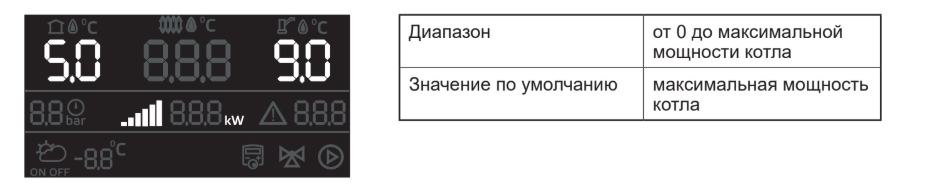

Ограничение мощности котла

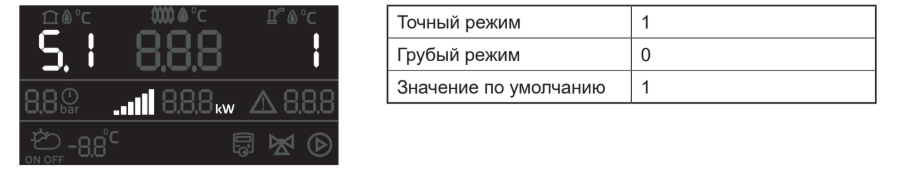

Выбор точности регулирования температуры теплоносителя в котле

Описание режимов

1 – «Точный» - настройка коэффициентов PID регулятора, позволяющая более точно поддерживать температуру теплоносителя в котле.

2 – «Грубый» - настройка коэффициентов PID регулятора, позволяющая экономить количество коммутаций реле. При этом регулировка температуры теплоносителя в котле будет менее точной.

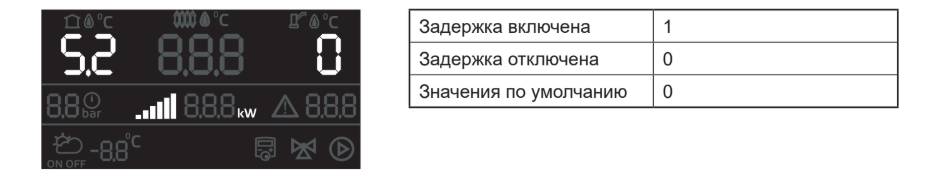

Функция «Задержка включения ТЭН»

Описание логики работы

После остановки нагрева, он не включится снова, пока не закончится временной отрезок задержки включения.

Уставку можно откорректировать в меню сервисного инженера.

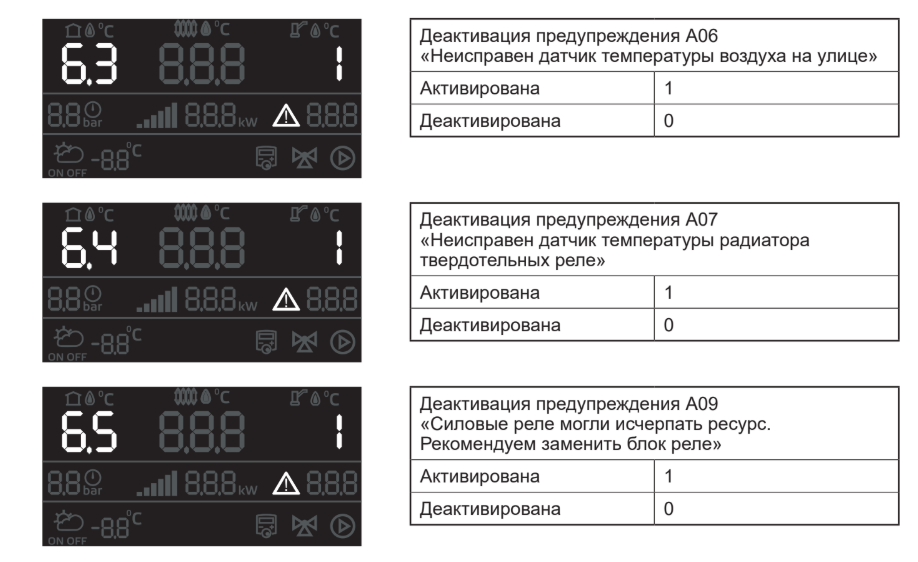

14.9. Деактивация отображения ошибок и предупреждений

Меню деактивации ошибок

Меню деактивации ошибок

14.10. Настройка погодозависимого управления

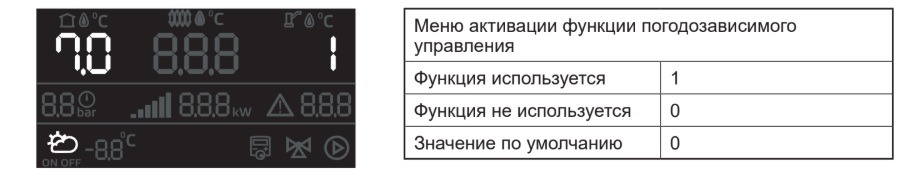

Активация функции «Погодозависимое управление»

После активации функции, уставка котла будет изменяться в соответствии с выбранным коэффициентом кривой погодозависимого управления.

Кривая погодозависимого управления устанавливает связь между температурой воздуха на улице и температурой теплоносителя в котле.

Внимание! Для работы функции подключите датчик уличной температуры. Датчик подключается в разъем Х-14.

Для выбора коэффициента кривой погодозависимого управления воспользуйтесь графиками, представленными на рис.24, рис.25.

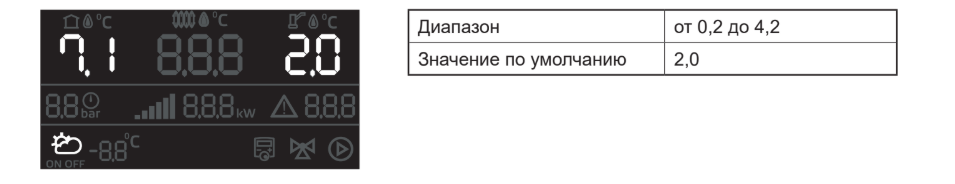

Выбор коэффициента кривой управления

Коэффициент кривой выбирается согласно графику (см. рис.25)

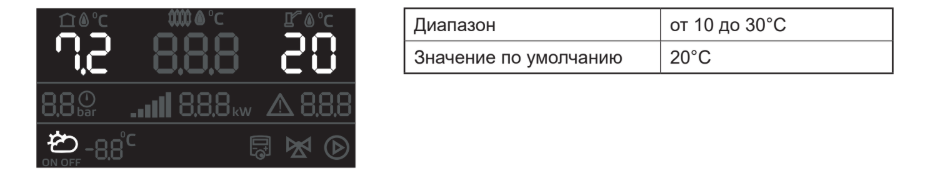

Смещение коэффициента кривой управления (базовая точка)

Смещение выбирается согласно графику (см. Рис.26).

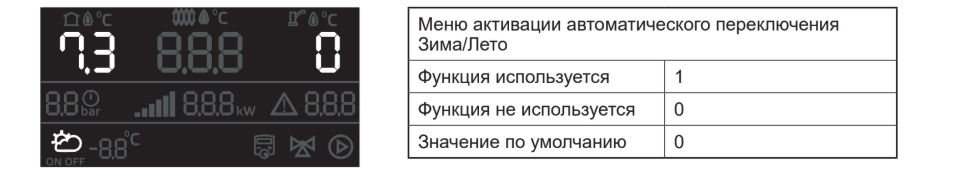

Функция автоматического переключения режима Зима/Лето

Функция автоматического определения режимов Зима/Лето.

При активированной функции котел автоматически переключает режимы Приоритет ГВС (зима) и ГВС (лето) согласно среднесуточной температуры.

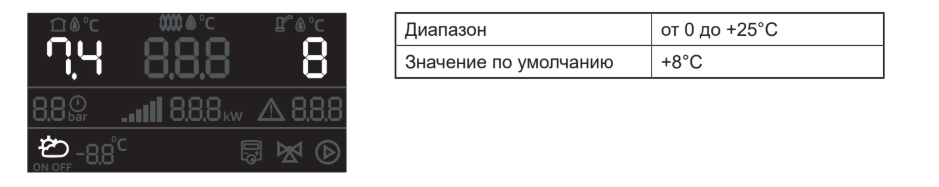

Установка среднесуточной температуры воздуха на улице в меню 7.4

Установка среднесуточной температуры

Меню настройки среднесуточной температуры, при которой будет включаться или отключаться режим «Приоритет ГВС» (Зима).

Функция автоматического переключения режимов Зима и Лето активируется по истечению 24-х часов после подключения датчика температуру улицы. Это время необходимо для расчета среднесуточной уличной температуры и последующего сравнения с заданным значением в п.7.4 меню монтажника.

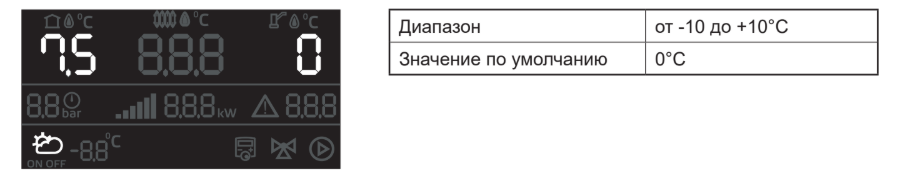

Коррекция датчика температуры на улице

Позволяет откорректировать показания датчика температуры в случае, если значения расходятся с фактической температурой на улице.

Графики кривых погодозависимого управления

Типовые коэффициенты

• 1,8 - 2,2 – для систем отопления радиаторного типа;

• 0,4 - 0,8 – для систем теплого пола.

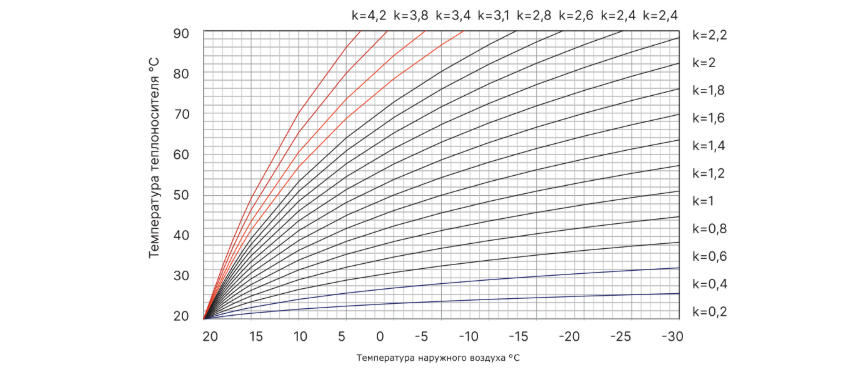

Рис.25 Выбор коэффициента «кривой» погодозависимого регулирования

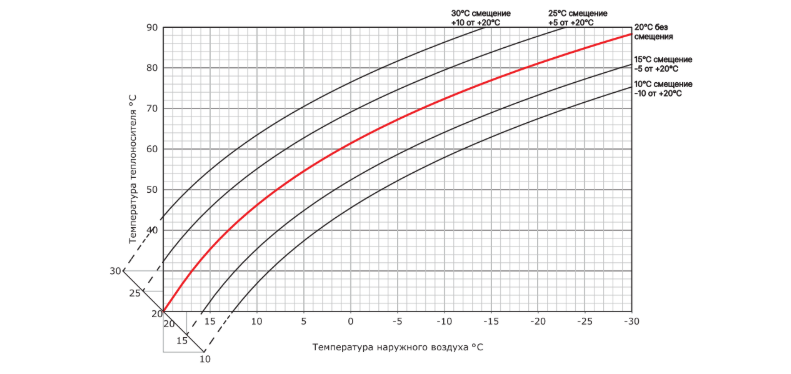

Рис.26 Смещение коэффициента кривой погодозависимого управления (на примере кривой 2).

Если при снижении уличной температуры, повышается комнатная температура - значение коэффициента кривой слишком высокое. Рекомендуется уменьшить коэффициент кривой (п.7.1, рис.24);

Если при снижении уличной температуры, понижается комнатная температура - значение коэффициента кривой слишком низкое. Рекомендуется увеличить коэффициент кривой (п. 7.1, рис.24);

Если во время холодов комнатная температура комфортная, а во время потепления становится слишком низкой, рекомендуется увеличить параметр «смещение кривой» (п.7.2, рис.25)

Если во время холодов комнатная температура слишком низкая, а во время потепления слишком высокая, рекомендуется уменьшить параметр «смещение кривой» (п.7.2, рис.25)

14.11. Настройки внешнего термостата

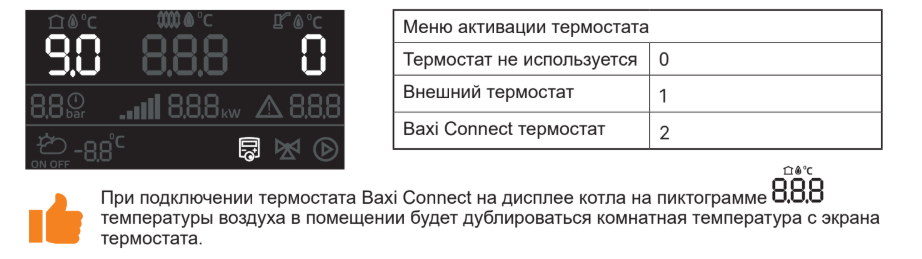

Выбор типа термостата

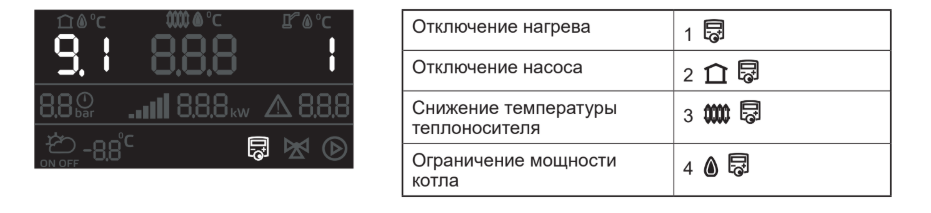

Сценарий работы внешнего термостата

Отключение нагрева. При срабатывании внешнего термостата отключается нагрев.

Отключение насоса. Если температура воздуха в помещении достигла установленной, происходит отключение циркуляционного насоса через время задержки отключения. Если при этом активна функция приоритета ГВС, то происходит переключение трехходового клапана приоритета бойлера на режим ГВС.

Снижение температуры теплоносителя. При срабатывании внешнего термостата происходит снижение температуры теплоносителя на установленное значение.

Ограничение мощности котла. При срабатывании внешнего термостата происходит снижение количества ступеней мощности котла на установленное значение.

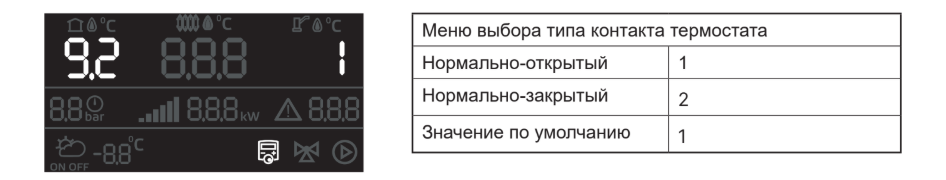

Тип контакта термостата

Величина снижения температуры теплоносителя

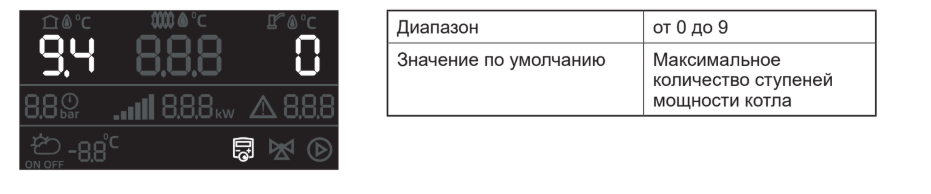

Величина ограничения мощности работы котлы

14.12. Настройка трехходового клапана приоритета ГВС

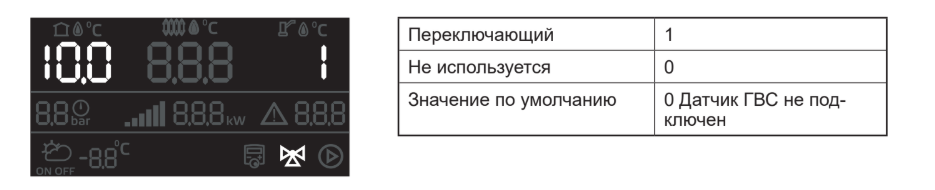

Режим работы клапана приоритета ГВС

При подключении датчика ГВС автоматически переводит значения этого пункта меню на 01 - Режим «Переключающий».

В режиме «Переключающий» клапан приоритета бойлера ГВС выполняет переключение между контурами ГВС и отопления. Используется 1 насос для циркуляции теплоносителя

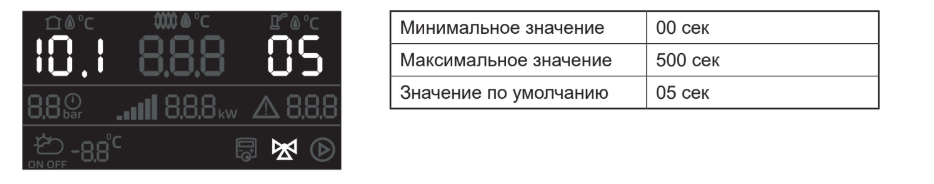

Время полного открытия клапана приоритета ГВС

При активации режима работы клапана «переключающий» за время полного открытия принимается стандартная величина для клапана приоритета ГВС на уровне 5 секунд.

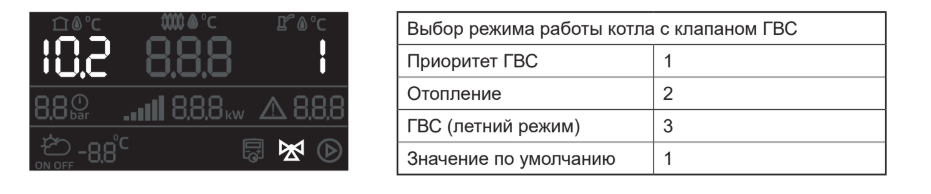

Режим нагрева контуров с клапаном приоритета ГВС

Приоритет ГВС – нагрев контура ГВС находится в приоритете перед нагревом температуры в помещении.

Отопление – нет переключения на контур ГВС.

ГВС (летний режим) – нагревается только контур ГВС. Нет переключения на контур отопления

14.13. Меню настройки режимов работы циркуляционного насоса

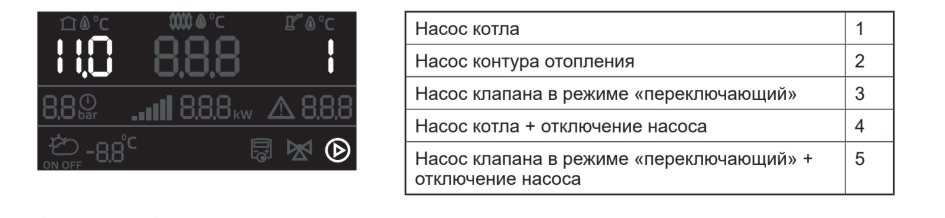

Сценарий работы циркуляционного насоса

Сценарии работы насоса в режиме «Авто» п.11.1 меню монтажника.

«Насос котла»

• датчики температуры воздуха в помещении и температуры ГВС не подключены;

• насос работает постоянно;

• при установке мощности котла на значение 0 насос отключается через время задержки отключения;

• режим работы по умолчанию.

«Насос контура отопления»

• датчик температуры воздуха в помещении подключен;

• при достижении установленной температуры воздуха в помещении насос отключается через время задержки отключения;

• режим активируется автоматически при подключении датчика температуры воздуха в помещении.

Насос клапана в режиме «переключающий»

• датчик температуры ГВС подключен;

• при достижении заданной температуры в бойлере ГВС, клапан переключается на контур отопления и насос продолжает работать даже при отключении нагрева (без датчика температуры воздуха в помещении);

• при достижении заданной температуры в бойлере ГВС, клапан переключается на контур отопления, нагрев отключается по запросу датчика температуры воздуха в помещении и насос отключается через время задержки отключения. Если нагрев отключается по запросу датчика теплоносителя, насос работает постоянно;

• режим активируется автоматически при подключении датчика температуры ГВС.

«Насос котла отключение насоса»

• датчики температуры воздуха в помещении и температуры ГВС не подключены;

• насос работает до достижения установленной температуры теплоносителя котла;

• при установке или автоматическом переключении мощности котла на значение 0 насос отключается;

• отключение насоса происходит через время задержки отключения;

• режим активируется вручную пользователем.

Насос клапана в режиме «переключающий» отключение насоса

• датчик температуры ГВС подключен;

• при достижении установленных значений температуры ГВС и теплоносителя в котле насос отключается через время задержки отключения;

• режим активируется вручную пользователем.

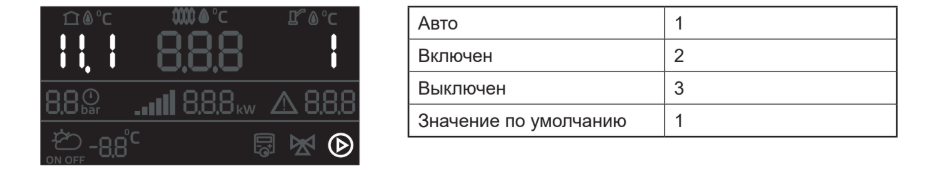

Режим работы циркуляционного насоса

Авто – насос работает по сценарию выбранному в п.11.0

Включен – насос всегда включен, даже когда котел остановлен.

Выключен – насос всегда выключен.

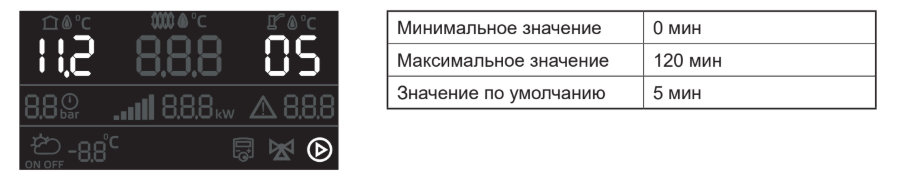

Время задержки отключения насоса

Установка времени задержки отключения насоса при достижении котлом установленных значений температуры воздуха в помещении или температуры теплоносителя.

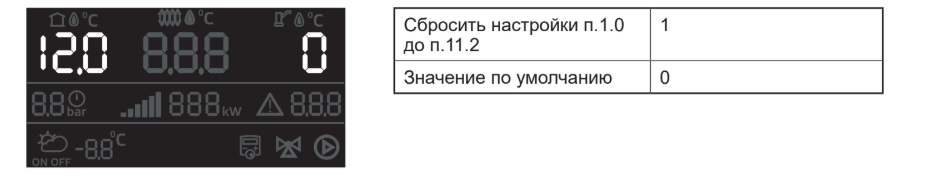

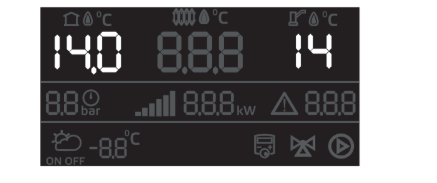

14.14. Сброс настроек меню монтажника до заводских значений

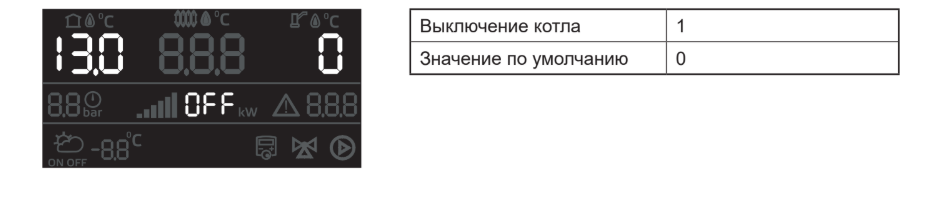

14.15. Выключение котла

14.16. Меню сервисного инженера

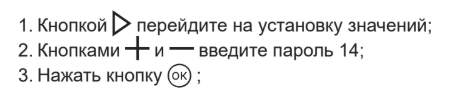

Для входа в меню сервисного инженера
