Eco Four котлы - инструкция.pdf

Перевод котла на другой тип газа и настройки давления

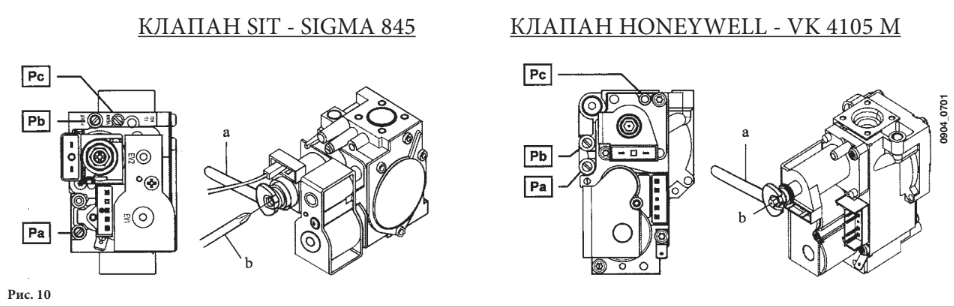

Открутить винт на штуцере (Pa, рис. 10) и присоединить к штуцеру (Pa) манометр.
Открыть газовый кран и установить переключатель режимов (Рис.2) в положение Зима и подождать до включения котла.
Проверить динамическое входное давление газа (штуцер Pa, рис. 10). Номинальные давления: 20 мбар для природного газа, 37 мбар для пропана.
Выключить котел и закрыть газовый кран.
Отсоединить манометр и закрутить винт на штуцере Pa

Настройка максимального давления

Открутить винт на штуцере Рb (рис. 10) и присоединить к штуцеру Рb манометр.
Открыть газовый кран и установить переключатель режимов (Рис.2) в положение Зима и подождать до включения котла. Убедиться, что котел работает на максимальной мощности.
Проверить давление газа на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа. При необходимости снять крышку модулятора и поворачивать латунный винт до достижения давления, указанного в таблице 1 для соответствующей модели котла и соответствующего типа газа;

Настройка минимального давления

Отсоединить провод питания модулятора. Котел перейдет в режим минимальной мощности. Проверить давление газа на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа. При необходимости и поворачивать винт до достижения давления, указанного в таблице 1 для соответствующей модели котла и соответствующего типа газа.
Присоединить на место провод питания модулятора и установить на место крышку модулятора.
Выключить котел и закрыть газовый кран.
Отсоединить манометр и закрутить винт на штуцере.

Котлы могут быть переведены на другой тип газа (G20 - метан, G31 - сжиженный газ - пропан) техническими специалистами обслуживающей организации.

Для перевода котла на другой тип газа необходимо выполнить следующие операции4

Открыть и снять переднюю панель котла.
Заменить форсунки горелки. При замене форсунок горелки следите за тем, чтобы они были затянуты до упора с использованием соответствующих медных прокладок; при замене форсунок изучите приведенную ниже таблицу 1 для нужного типа газа.
Изменить напряжение на модуляторе, установив параметр F02 в зависимости от типа газа, как описано в параграфе 21.
Выполнить все операции по настройкам давления газа, указанные в § 19.1 и 19.2.
Закрыть электрическую коробку.
Наклеить на котел этикетку, соответствующую используемому типу газа и выполненной регулировке.
Установить на место переднюю панель.

Заключительные проверки

Закройте панель управления.
Уберите манометры и закройте точки отбора давления.
Наклейте новую табличку с указанием типа газа и характеристик проведенной настройки.
Установите на место переднюю панель

	24 -1.24		24 F - 1.24 F		1.14		1.14 F
Тип газа	G20	G31	G20	G31	G20	G31	G20	G31
Диаметр форсунок (мм)	1,18	0,77	1,28	0,77	1,18	0,77	1,18	0,77
Давление на горелке (мбар*) минимальная мощность	2,5	5,4	2,0	5,7	1,8	4,0	2,0	4,2
Давление на горелке (мбар*) максимальная мощность	13,1	29,3	11,2	32,6	8,0	17,7	8,5	19,1
Число форсунок	13
