Eco Four котлы - инструкция.pdf
Функциональные схемы

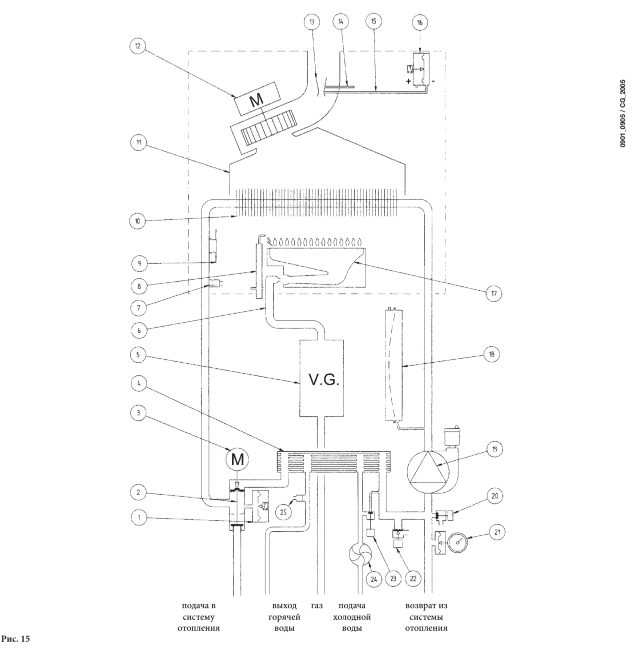

24 f
Обозначения:
1 - гидравлический прессостат
2 - трехходовой клапан
3 - мотор трехходового клапана
4 - сбросной предохранительный клапан (3 бар) (автоматическом байпасе)
5 - газовый клапан
6 - рампа подачи газа с форсунками
7 - датчик температуры (тип NTC) контура отопления
8 - электрод зажигания/контроля пламени
9 - термостат перегрева
10 - первичный теплообменник
11 - дымовой колпак
12 - вентилятор
13 - устройство Вентури
14 - точка положительного давления
15 - точка отрицательного давления
16 - пневмореле – датчик тяги
17 - горелка
18 - расширительный бак
19 - насос с автоматическим воздухоотводчиком
20 - кран слива воды из котла
21 - манометр
22 - сбросной предохранительный клапан (3 бар)
23 - кран заполнения системы отопления
24 - датчик приоритета контура ГВС
25 - датчик температуры (тип NTC) контура ГВС

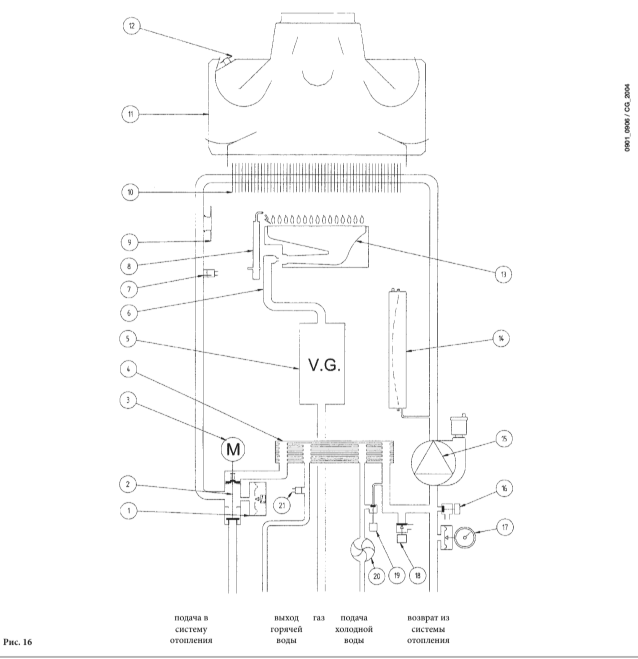

24
Обозначения:
1 - гидравлический прессостат
2 - трехходовой клапан
3 - мотор трехходового клапана
4 - пластинчатый теплообменник системы ГВС (автоматическом байпасе)
5 - газовый клапан
6 - рампа подачи газа с форсунками
7 - датчик температуры (тип NTC) контура отопления
8 - электрод зажигания/контроля пламени
9 - термостат перегрева
10 - первичный теплообменник
11 - дымовой колпак
12 - термостат – датчик тяги
13 - горелка
14 - расширительный бак
15 - насос с автоматическим воздухоотводчиком
16 - кран слива воды из котла
17- манометр
18 - сбросной предохранительный клапан (3 бар)
19 - кран заполнения системы отопления
20 - датчик приоритета контура ГВС
21 - датчик температуры (тип NTC) контура ГВС

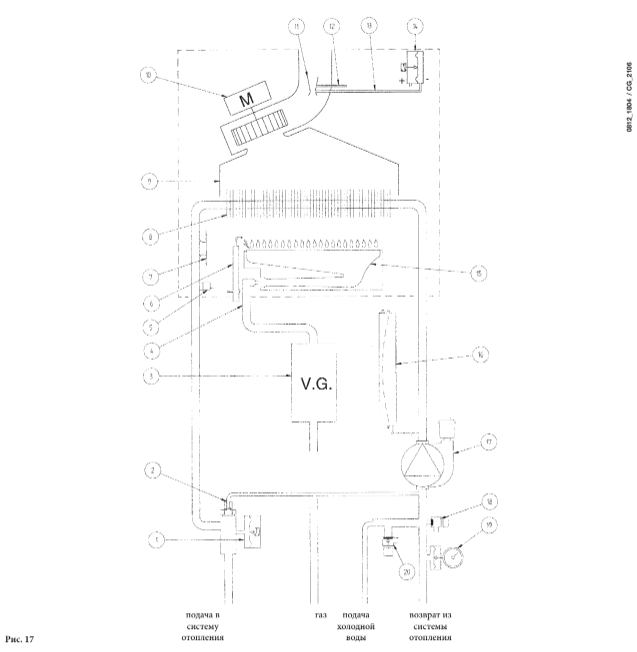

1.24 f - 1.14 f
Обозначения:
1 - гидравлический прессостат
2 - автоматический байпас
3 - газовый клапан
4 - рампа подачи газа с форсунками
5 - датчик температуры (тип NTC) контура отопления
6 - электрод зажигания/контроля пламени
7 - термостат перегрева
8 - первичный теплообменник
9 - дымовой колпак
10 - вентилятор
11 - устройство Вентури
12 - точка положительного давления
13 - точка отрицательного давления
14 - пневмореле – датчик тяги
15 - горелка
16 - расширительный бак
17 - насос с автоматическим воздухоотводчиком
18 - кран слива воды из котла
19 - манометр 20 - сбросной предохранительный клапан (3 бар)

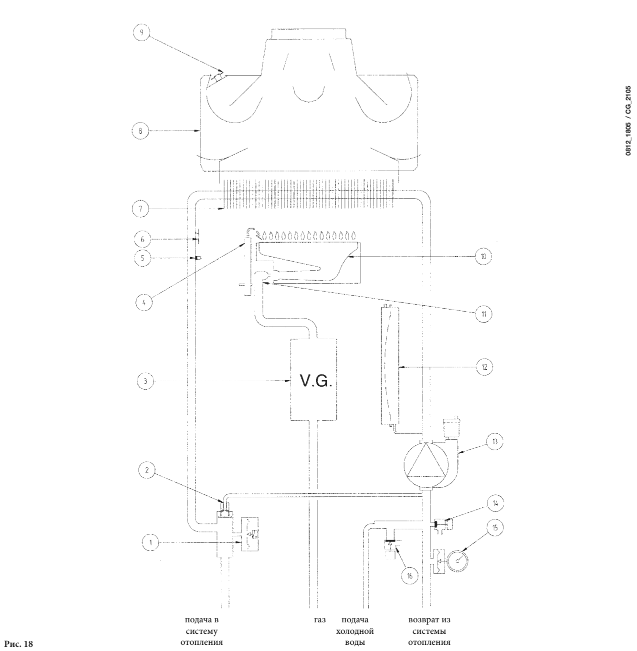

1.24 - 1.14
Обозначения:
1 - гидравлический прессостат
2 - автоматический байпас
3 - газовый клапан
4 - электрод зажигания/контроля пламени
5 - датчик температуры (тип NTC) контура отопления
6 - термостат перегрева
7 - первичный теплообменник
8 - дымовой колпак
9 - термостат – датчик тяги
10 - горелка
11 - рампа подачи газа с форсунками
12 - расширительный бак
13 - насос с автоматическим воздухоотводчиком
14 - кран слива воды из котла
15 - манометр
16 - сбросной предохранительный клапан (3 бар)
