Присоединение датчика уличной температуры
Из проводов, которые выходят из приборного щитка, два провода КРАСНОГО цвета оснащены изолированными ножевыми контактами Подсоединить датчик уличной температуры к данным проводам.
При подсоединенном датчике уличной температуры с помощью кнопок
можно установить заданный коэффициент дисперсии Kt (график 2).

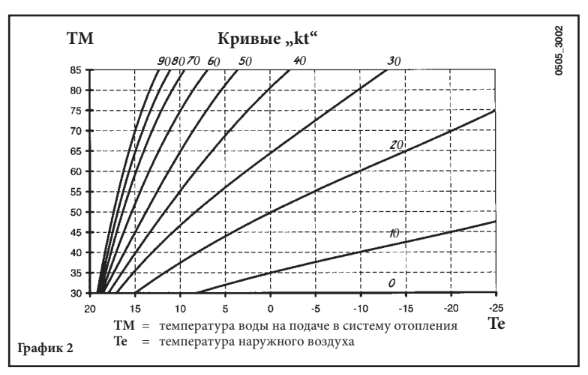

График 2
Tm = температура воды на подаче в систему отопления
Te = температура наружного воздуха
