Присоединение внешнего бойлера (для моделей 1.24 F – 1.24 – 1.14 F – 1.14)
Датчик NTC контура ГВС и мотор трехходового клапана не входят в комплект поставки аппарата и поставляются отдельно.
ПОДСОЕДИНЕНИЕ ДАТЧИКА БОЙЛЕРА
К котлам моделей 1.24 F – 1.24 – 1.14 F – 1.14 может быть присоединен внешний бойлер.
Присоедините датчик NTC контура ГВС (поставляется отдельно) к клеммам 5-6 клеммной колодки М2.
Чувствительный элемент датчика NTC должен быть помещен в специальную колбу, расположенную внутри бойлера.
Температура горячей бытовой воды (35 °С – 60 °С) устанавливается с панели управления котла с помощью кнопок /–
.

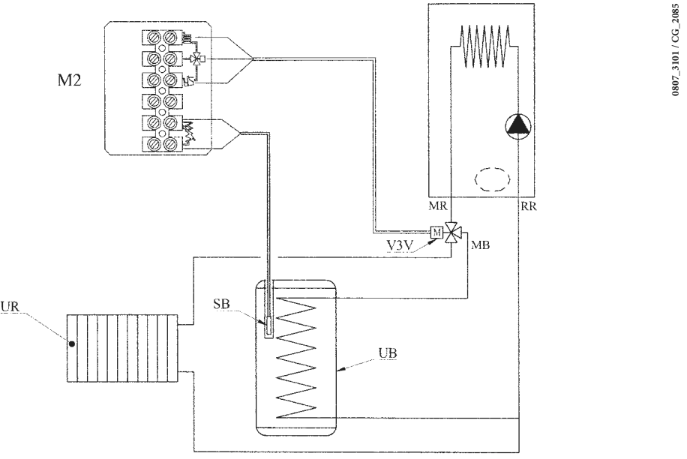

Рис. 13
Условные обозначения
UB – бойлер
UR – система центрального отопления
V3V –трехходовый клапан
M2 – клеммная колодка
SB – датчик приоритета для контура ГВС
MR – подача в систему отопления
MB – подача в бойлер
RR – возврат из систем отопления / ГВС
Внимание: Проверьте, чтобы параметр F03 = 03 (параграф 21).
ЭЛЕКТРИЧЕСКОЕ ПОДСОЕДИНЕНИЕ МОТОРА ТРЕХХОДОВОГО КЛАПАНА (модели 1.24 F – 1.24 – 1.14 F – 1.14)
Мотор трехходового клапана и соответствующая проводка входят в комплект и поставляются вместе. Подробные инструкции о подсоединении трехходового клапана смотри в руководствах, прилагаемых к комплекту.
