Вывод параметров электронной платы на дисплей котла
Для вывода информации о работе котла на дисплей, расположенный на передней панели котла, нажимать не менее 5 сек кнопку «i».

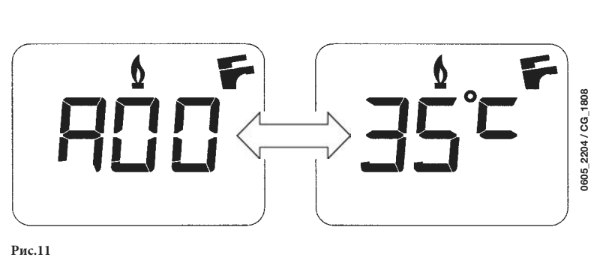

Внимание: когда активна функция «INFO» на дисплее (рис.11) появляется надпись «А00», которая сменяется значением температуры на подаче котла:
Рис.11
- Нажать кнопки
контура ГВС для отображения текущего состояния:
A00: действующее значение (oС) температуры горячей бытовой воды (система ГВС);
А01: значение (oС) температуры на улице (при подсоединенном датчике уличной температуры);
А02: значение (%) силы тока на модуляторе (100% = 230мА для метана, 100% = 310 мА для сжиженного газа);
А03: значение (%) мощности (MAX R);
А04: заданное значение (oС) температуры на подаче в систему отопления;
А05: действующее значение (oС) температуры воды на подаче в систему отопления;
А06: заданное значение (oС) температуры горячей бытовой воды;
А07: значение % уровня пламени (0 – 100%);
А08: значение (л/мин х 10) расхода горячей бытовой воды;
А09: последняя ошибка, обнаруженная в работе котла.
- функция “INFO” остается активной в течение 3 мин. Для выхода из данного режима раньше этого времени нажимать не менее 5 сек кнопку «i» или отключить электропитание котла.
