Установка котла

Выберите местоположение котла, затем прикрепите имеющийся шаблон к стене.
Подведите трубы к входным отверстиям воды и газа, размеченным в нижней части шаблона. Мы советуем установить на вход в центральную систему отопления и возврат из нее два запорных крана G3/4’’ (поставляются по требованию); эти краны позволят производить работы в системе, не сливая из нее воду полностью.
Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость (“грязевик”) на трубе возврата из системы,чтобы туда собирались отложения, которые могли остаться в системе после очистки.
Присоедините дымоход и воздуховод согласно инструкции, данной в последующих разделах.
При установке котла модели 240 i (с открытой камерой сгорания) соедините его с дымоходом при помощи металлической трубы, устойчивой с течением времени к механической нагрузке, нагреву и воздействию продуктов сгорания и конденсата.


Установка котла



1.310 Fi


image.png: 3/4’’ вход / выход системы отопления

image.png: 1/2’’ заполнение котла/подпитка - 3/4’’ выход горячей бытовой воды

image.png: 3/4’’ подача газа в котел

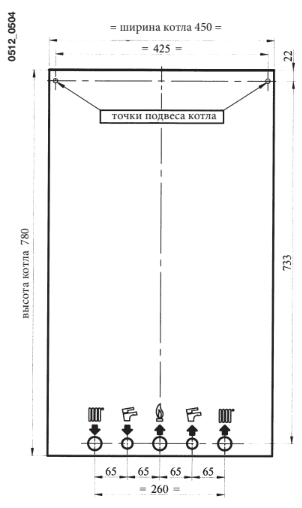

240 Fi - 240 i - 280 Fi - 310 Fi


image.png: 3/4’’ вход / выход системы отопления

image.png: 1/2’’ вход / выход горячей бытовой воды

image.png: 3/4’’ подача газа в котел
