Подключение к электропитанию

Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими нормативами. С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением. Убедитесь в соблюдении правильной полярности.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.

При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм2 и максимальным диаметром 8мм.

...доступ к клеммной колодке электропитания М1.

• двухполюсным выключателем отключите подачу питания к котлу;
• отвинтите два винта, крепящих панель управления к котлу;
• поверните панель управления;

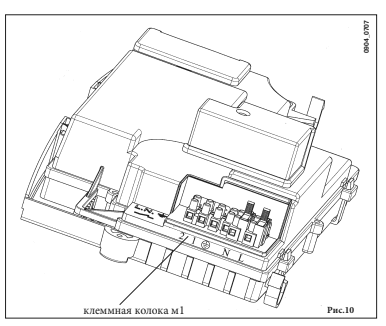

• для доступа к контактам снимите крышку (рис.10).

В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель предохранителя).

Убедитесь в соблюдении правильной полярности L (фаза) – N (нейтраль).

Обозначение клемм:
(L) = фаза, коричневый провод
(N) = нейтраль, голубой провод
image.png =земля, желто-зеленый
(1) и (2) = клеммы подключения комнатного термостата


Подключение к электропитанию



Если котел подключен непосредственно к системе теплых полов, необходимо установить защитный предохранительный термостат.
