Перевод котла на другой тип газа и настройки давления
Котлы могут быть переведены на другой тип газа (G20 - метан, G31 - сжиженный газ - пропан) техническими специалистами обслуживающей организации.

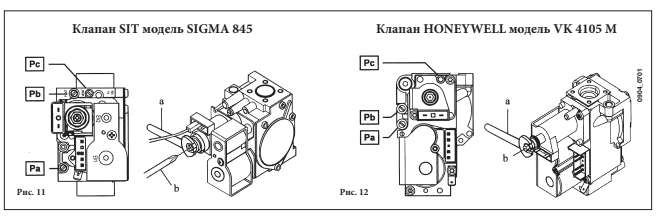

Процедура калибровки регулятора давления зависит от типа установленного газового клапана (HONEYWELL или SIT, см. рис. 11).
Для перевода котла на другой тип газа необходимо выполнить следующие операции:
• Открыть и снять переднюю панель котла.
• Заменить форсунки горелки. При замене форсунок горелки следите за тем, чтобы они были затянуты до упора с использованием соответствующих медных прокладок; при замене форсунок изучите приведенную ниже таблицу 1 для нужного типа газа.
• Изменить напряжение на модуляторе, установив параметр F02 в зависимости от типа газа, как описано в разделе 20.
• Выполнить все операции по настройкам давления газа.
• Закрыть электрическую коробку.
• Наклеить на котел этикетку, соответствующую используемому типу газа и выполненной регулировке.
• Установить на место переднюю панель.
Настройка регулятора давления
• Подключить положительный вход дифференциального манометра к штуцеру Рb газового клапана (см. рис. 11). Подключить (только для моделей с закрытой камерой сгорания) отрицательный вход манометра через тройниковый отвод для того, чтобы соединить компенсационный выход котла, компенсационный выход газового клапана Рс и манометр. (Аналогичные измерения могут быть произведены при подключении манометра к штуцеру Рb после снятия передней панели закрытой камеры сгорания);
При измерении давления другим образом, вы можете получить другой результат, из-за того, что низкое давление, создаваемое в закрытой камере сгорания вентилятором не учитывается.
Настройка максимальной мощности
• Открыть газовый кран;
• Нажимая кнопку
установить переключатель режимов (рис.1) в положение «зима» (см. раздел 3.2);
• Открыть кран горячей воды и установить расход воды как минимум 10 л/мин для установки максимального требуемого количества тепла;
• Снять крышку модулятора;
• Поворачивать латунный винт ключом а (см. рис.11,12) до достижения давления, указанного в таблице 1 для соответствующей модели котла и соответствующего типа газа.
• Убедиться, что давление газа на входе газового клапана (штуцер Pa) (см. рис. 11) соответствует норме (37 мбар для пропана G31 и 20 мбар для метана G20);
Настройка максимальной мощности
Настройка минимальной мощности
• Отсоединить провод питания модулятора. Поворачивать винт (поз. b, рис. 12) до достижения давления, соответствующего минимальной мощности. (см. табл. )
• Присоединить на место провод питания модулятора
• Установить на место крышку модулятора.
• Наклеить на котел этикетку, соответствующую используемому типу газа и выполненной регулировке.
• aplicaţi plăcuţa suplimentară cu datele tehnice, care indică tipul de gaz şi setările efectuate.
Таблица 1. Давление на горелке
240 Fi | 240 i | 280 Fi | 310 Fi - 1.310 Fi | |||||
Тип газа | G20 | G31 | G20 | G31 | G20 | G31 | G20 | G31 |
Диаметр форсунок (мм) | 1,18 | 0,74 | 1,18 | 0,74 | 1,28 | 0,77 | 1,28 | 0,77 |
Давление на горелке (мбар*) минимальная мощность | 1,9 | 4,9 | 1,9 | 4,7 | 1,8 | 4,9 | 1,8 | 4,9 |
Давление на горелке (мбар*) максимальная мощность | 11,3 | 29,4 | 10,0 | 26,0 | 11,3 | 31 | 13 | 35,5 |
Число форсунок | 15 | |||||||
* 1 мбар = 10,197 мм водяного столба
Таблица 2. Потребление газа (при 15°С, 1013 мбар)
240 Fi | 240 i | |||
Тип газа | G20 | G31 | G20 | G31 |
При макс. давлении | 2,84 м3/ч | 2,09 кг/ч | 2,78 м3/ч | 2,04 кг/ч |
При мин. давлении | 1,12 м3/ч | 0,82 кг/ч | 1,12 м3/ч | 0,82 кг/ч |
Теплотворная способность | 34,02 МДж/м3 | 46,3 МДж/кг | 34,02 МДж/м3 | 46,3 МДж/кг |
Таблица 2. Потребление газа (при 15°С, 1013 мбар)
280 Fi | 310 Fi - 1.310 Fi | |||
Тип газа | G20 | G31 | G20 | G31 |
При макс. давлении | 3,18 м3/ч | 2,34 кг/ч | 3,52 м3/ч | 2,59 кг/ч |
При мин. давлении | 1,26 м3/ч | 0,92 кг/ч | 1,26 м3/ч | 0,92 кг/ч |
Теплотворная способность | 34,02 МДж/м3 | 46,3 МДж/кг | 34,02 МДж/м3 | 46,3 МДж/кг |
