Присоединение внешнего бойлера
К данным котлам может быть присоединен накопительный бойлер для горячей воды. Подсоедините трубы к котлу как показано на рис. 18. Подключите датчик температуры (NTC) приоритета ГВС к контактам 5-6 клеммной колодки М2 после снятия присутствующего теплового элемента. Установите датчик NTC в колбу внутри бойлера. Установите температуру бытовой горячей воды (35...65°С) с помощью кнопок

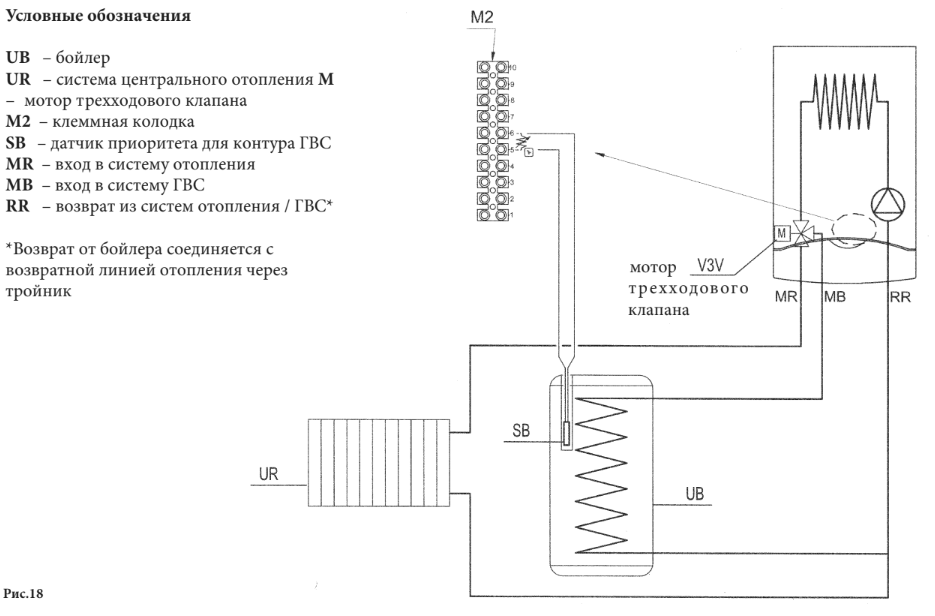

Присоединение внешнего бойлера
Условные обозначения:
UB – бойлер
UR – система центрального отопления М – мотор трехходового клапана
M2 – клеммная колодка
SB – датчик приоритета для контура ГВС
MR – вход в систему отопления
MB – вход в систему ГВС
RR – возврат из систем отопления / ГВС*
*Возврат от бойлера соединяется с возвратной линией отопления через тройник
Проверьте, чтобы параметр F03 = 5 (раздел 20).
