Поиск информации об изделии
HPN435653092
1.65 FF HTE
B84790073 - 120383216
Модель в Россию не поставляется
Данные о характеристиках отсутствуют
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 618520 |  Скачать | PRESSURE SENSING VENTURI - D.30 | Газовоздушный смеситель (устройство Вентури) | 0 | Где купить | - | |||||
| 276 | 1340440 |  Скачать | CAPTIVE NUT - LARGE - 10PCS | зажим для крепления винта (УПАКОВКА - 10 шт) | 5.41 | Где купить | - | |||||
| 40 | 5103360 |  Скачать | SURROUND - VIEWING WINDOW | Рамка крепления стекла | 5.08 | Где купить | Скачать | |||||
| 365 | 5106530 |  Скачать | LOWER SUPPORT | нижняя поперечная планка | 12.91 | Где купить | - | |||||
| 7 | 5107950 | OUTERCASE BRACKET | Скоба крепежная передняя | 8.82 | Где купить | - | ||||||
| 12 | 5108690 |  Скачать | PLATE BLANKING | заглушка отверстия всасывания воздуха | 3.31 | Где купить | Скачать | |||||
| 620 | 5109750 | WALL BRACKET | 32.54 | Где купить | - | |||||||
| 5 | 5114030 | UPPER BAR NUVOLA HT330 | рейка крепежная верхняя | 32.49 | Где купить | - | ||||||
| 6 | 5114580 | CONNECTIONS SUPPORT | Скоба крепежная нижняя | 6.8 | Где купить | - | ||||||
| 26 | 5114610 | SEALED CHAMBER LATERAL PANEL | камера сгорания | 29.49 | Где купить | Скачать | ||||||
| 675 | 5114730 |  Скачать | PRIMARY EXCHANGER FIXING CLIPS | клипсы фиксации трубки в теплообменнике | 6.8 | Где купить | - | |||||
| 1 | 5116480 | SUPPORT FRAME | рейка крепежная задняя | 29.81 | Где купить | Скачать | ||||||
| 147 | 5116500 |  Скачать | LOWER PANEL OUTERCASE | соединительная панель | 42.08 | Где купить | Скачать | |||||
| 27 | 5117920 | SEALED CHAMBER ASSEMBLY DUOZ | элемент камеры сгорания | 85.25 | Где купить | - | ||||||
| 39 | 5203930 |  Скачать | VIEWING WINDOW | Стекло смотровое | 6.05 | Где купить | Скачать | |||||
| 381 | 5209830 |  Скачать | CONTROL BOX'S PIN | стержень d=8 панели управления | 0.75 | Где купить | - | |||||
| 137 | 5211780 |  Скачать | CONNECTING ELEMENT | соединительный элемент газового клапана | 13.82 | Где купить | Скачать | |||||
| 682 | 5211800 |  Скачать | FLAME INSPECTION | Стекло смотровое | 2.84 | Где купить | - | |||||
| 443 | 5212090 |  Скачать | SUPPORT OVERHEAT FLUE STAT | Футорка датчика температуры продуктов сгорания | 13.2 | Где купить | B950 | - | ||||
| 699 | 5212680 | INLET ELEMENT | элемент входной | 49.43 | Где купить | - | ||||||
| 700 | 5212690 | OUTLET ELEMENT | элемент выходной | 45.68 | Где купить | - | ||||||
| 701 | 5212780 |  Скачать | GASKET D.6 | Шнур изоляционный D6X615 мм | 2.12 | Где купить | Скачать | |||||
| 408 | 5213560 |  Скачать | COMBUSTION CHAMBER UPPER COVER | Крышка камеры сгорания передняя | 31.03 | Где купить | - | |||||
| 380 | 5400620 |  Скачать | O-RING 4,47 x 1,78 - 10PCS | Уплотнение кольцевое 4,47X1,78 (УПАКОВКА - 10 шт) | 5.83 | Где купить | Скачать | |||||
| 38 | 5401610 |  Скачать | VIEWING WINDOW GASKET | Уплотнение стекла смотрового | 2.83 | Где купить | Скачать | |||||
| 138 | 5402010 |  Скачать | O-RING 22.22x2.62 - 10PCS | Уплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт) | 2.32 | Где купить | Скачать | |||||
| 21 | 5402050 |  Скачать | GASKET 6,1X11,5X1,5 WRC - 10PCS | Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт) | 3.24 | Где купить | Скачать | |||||
| 132 | 5402830 |  Скачать | WASHER - SENSOR SEALING - 10PCS | Уплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт) | 3.8 | Где купить | Скачать | |||||
| 167 | 5405340 |  Скачать | FUSE HOLDER | держатель плавкого предохранителя | 1.32 | Где купить | Скачать | |||||
| 8 | 5406720 |  Скачать | PRESSURE SWITCH PIPE | Трубка пневмореле | 5.93 | Где купить | Скачать | |||||
| 13 | 5407400 |  Скачать | SUCTION CAP GASKET - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 10.45 | Где купить | Скачать | |||||
| 153 | 5407660 |  Скачать | PANEL - ACCESS | кожух клеммной коробки | 4.19 | Где купить | - | |||||
| 601 | 5408560 |  Скачать | O-RING 8,73x1,78 - 10PCS | Уплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт) | 2.04 | Где купить | Скачать | |||||
| 191 | 5408970 |  Скачать | WASHER - SEALING G1/2 - 10PCS | Уплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт) | 3.96 | Где купить | Скачать | |||||
| 411 | 5409110 |  Скачать | FLAME SENSING ELEC.GASKET | Уплотнение датчика пламени | 0 | Где купить | B938 | 710185200 | Скачать | |||
| 681 | 5409120 |  Скачать | IGNITION ELECTRODE PROTECTION CAP | Уплотнение | 0 | Где купить | B938 | 710185300 | Скачать | |||
| 75 | 5409240 |  Скачать | GROMMET - PIPE ASSY D.10 | Уплотнение | 2.83 | Где купить | Скачать | |||||
| 680 | 5409250 |  Скачать | GROMMET-PIPE ASSY. D.15 | Уплотнение D=15 | 2.02 | Где купить | Скачать | |||||
| 702 | 5409270 |  Скачать | AIR COLLECTOR GASKET D.70 | Уплотнение воздуховода D=70 | 3.56 | Где купить | Скачать | |||||
| 428 | 5409290 |  Скачать | GASKET | Уплотнение | 1.58 | Где купить | Скачать | |||||
| 151 | 5409590 |  Скачать | COVER ELECTRICAL BOX | кожух электрической коробки | 18.02 | Где купить | - | |||||
| 285 | 5409600 |  Скачать | TERMINAL BOARD COVER | крышка клеммной колодки | 2.89 | Где купить | - | |||||
| 29 | 5410450 | EXCHANGER REAR INSULATION | термоизоляционная панель задняя | 0 | Где купить | 1339 | 711465600 | - | ||||
| 434 | 5410680 |  Скачать | FLUE SEPARATOR ELEMENT | рассекатель дыма | 24.11 | Где купить | B950 | - | ||||
| 696 | 5410690 |  Скачать | AIR COLLECTOR | коллектор воздушный | 4.52 | Где купить | - | |||||
| 695 | 5410700 |  Скачать | FLUE SEPARATOR GASKET | Уплотнение | 2.66 | Где купить | - | |||||
| 11 | 5410710 |  Скачать | GASKET ADAPTOR | Уплотнение фланца | 2.28 | Где купить | Скачать | |||||
| 672 | 5410720 | EXCHANGER GASKET | 0 | Где купить | - | |||||||
| 30 | 5410730 |  Скачать | INSULATION-BURNER FLANGE | Термоизоляционная панель передняя | 50.43 | Где купить | - | |||||
| 409 | 5410740 |  Скачать | BURNER CONNECTION GASKET | Уплотнение | 0 | Где купить | C112 | 710624300 | - | |||
| 445 | 5410750 |  Скачать | RUBBER PIPE L=1000 | Трубка резиновая L=1000 | 9.7 | Где купить | - | |||||
| 673 | 5410760 |  Скачать | PVC PIPE 15X23 | Трубка 15X23 | 9.24 | Где купить | - | |||||
| 419 | 5410810 | COMBUSTION CHAMBER GASKET | Уплотнение камеры сгорания | 0 | Где купить | 1339 | 711405000 | - | ||||
| 432 | 5410850 |  Скачать | FLUE SPIGOT GASKET | Уплотнение | 17 | Где купить | Скачать | |||||
| 435 | 5410860 |  Скачать | AIR IN TAKE GASKET D.125 | Уплотнение D=125 | 17.97 | Где купить | - | |||||
| 49 | 5410880 |  Скачать | FLUE TEST CAP | Колпачок втулки фланца дымохода | 10.29 | Где купить | - | |||||
| 10 | 5410950 |  Скачать | FLUE ADAPTOR | Фланец дымоотводного устройства | 13.02 | Где купить | - | |||||
| 425 | 5411420 |  Скачать | FAN GASKET | Уплотнение м/у вентилятором и устройством Вентури | 3.85 | Где купить | Скачать | |||||
| 459 | 5411610 |  Скачать | DISCHARGE PIPE | Трубка резиновая | 11.7 | Где купить | - | |||||
| 91 | 5652030 |  Скачать | DRAINING TAP | Кран сливной | 20.24 | Где купить | Скачать | |||||
| 647 | 5652730 |  Скачать | AUTO AIR VENT | воздухоотводчик автоматический | 13.36 | Где купить | Скачать | |||||
| 169 | 5656220 | GAUGE - PRESSURE | манометр с креплением | 0 | Где купить | - | ||||||
| 704 | 5662600 | EXTERNAL SENSOR QAC34/149 | 38.81 | Где купить | - | |||||||
| 999 | 5663850 |  Скачать | WIRING THERMOSTAT PREDISP. | Проводка электрическая термостат | 25.92 | Где купить | Скачать | |||||
| 157 | 5666800 |  Скачать | PANEL LUNA HT ASS. | крышка панели управления | 18.54 | Где купить | - | |||||
| 156 | 5669090 |  Скачать | P.C.B. DISPLAY | Электронная плата с дисплеем | 154.48 | Где купить | Скачать | |||||
| 10 | 5670520 |  Скачать | FLUE CONNECTION ASS. 80/125 | Фланец дымоотводного устройства (80/125) | 27.29 | Где купить | - | |||||
| 631 | 5670530 | AIR VENT PIPE ASSEMBLY | Трубка вентилятора | 8.34 | Где купить | - | ||||||
| 41 | 5670560 |  Скачать | BURNER - 70/90 KW | Трубка горелки 70/90 KW | 97.36 | Где купить | - | |||||
| 22 | 5670580 |  Скачать | FAN RG 148 | вентилятор | 470.67 | Где купить | Скачать | |||||
| 87 | 5670590 |  Скачать | INLET PIPE ASSEMBLY WH50-60-70 | Трубка возврата из системы отопления | 33.55 | Где купить | - | |||||
| 136 | 5670600 |  Скачать | OUTLET PIPE ASSEMBLY | Трубка теплообменник/трехходовой клапан | 60.28 | Где купить | - | |||||
| 140 | 5670620 |  Скачать | GAS VALVE 848 | клапан газовый (SIT 848 SIGMA) | 132.83 | Где купить | Скачать | |||||
| 46 | 5670680 | GAS PIPE ASSEMBLY - 70KW | Фланец с прокладкой рампы подачи газа в сборе | 15.4 | Где купить | - | ||||||
| 139 | 5670720 | PIPE-GAS VALVE INLET | Патрубок на входе газового клапана | 26.48 | Где купить | Скачать | ||||||
| 678 | 5671090 |  Скачать | AIR/GAS COVER ASSEMBLY | крышка | 30 | Где купить | - | |||||
| 415 | 5677920 |  Скачать | CONDENSE DRAIN TRAP ASSY | Сифон | 8.76 | Где купить | Скачать | |||||
| 154 | 5680190 |  Скачать | PCB LMU54 FOR GAS VALVE | Электронная плата SIEMENS LMU 54) | 436 | Где купить | Скачать | |||||
| 152 | 5682990 | PRNTD. CNTR. PANEL 1.65 FF HTE | 0 | Где купить | - | |||||||
| 3 | 5684620 | RIGHT PANEL ASSEMBLY FF | Панель правая в сборе | 79.5 | Где купить | Скачать | ||||||
| 2 | 5684630 |  Скачать | LEFT PANEL ASSEMBLY SX ATM | Панель в сборе левая | 56.32 | Где купить | Скачать | |||||
| 4 | 5686450 | FRONTAL PANEL ASS. INITIA DUO | 0 | Где купить | - | |||||||
| 37 | 5689660 | FRONT PANEL COMB.CHAMB.LUNA HT | изоляционная панель | 78.85 | Где купить | - | ||||||
| 32 | 5695900 |  Скачать | HEAT EXCHANGER ASSEMBLY 65KW | Теплообменник основной | 2667.95 | Где купить | Скачать | |||||
| 434 | 5701590 |  Скачать | FLUE COLLECTOR ASSEMBLY | коллектор воздушный | 24.16 | Где купить | B951 | - | ||||
| 999 | 8414620 |  Скачать | CABLE | Проводка электрическая кабель питания | 7.84 | Где купить | - | |||||
| 999 | 8419950 |  Скачать | WIRING PCB INPUT | Проводка электрическая с коннектором от входной колодки к разъему платы Х1-01 | 7.29 | Где купить | Скачать | |||||
| 999 | 8419990 |  Скачать | DISPLAY P.C.B. WIRING | Провод электрический (шлейф) дисплея с коннекторами от разъема Х30 | 9.11 | Где купить | Скачать | |||||
| 166 | 8421590 |  Скачать | TERMINAL BLOCK | блок клеммной коробки | 9 | Где купить | Скачать | |||||
| 168 | 8422730 |  Скачать | FUSE 3,15A 250V | Предохранитель плавкий (3,5 А- 250 В) | 1.87 | Где купить | Скачать | |||||
| 63 | 8422830 |  Скачать | ELECTRODE - IGNITION | Электрод розжига | 0 | Где купить | C008 | 710220000 | - | |||
| 65 | 8422840 |  Скачать | ELECTRODE - IONIZATION | Электрод контроля пламени | 0 | Где купить | C008 | 710220700 | - | |||
| 242 | 8434830 |  Скачать | FLUE SAFETY THERMOSTAT 75½C | Термостат предохранительный отходящих газов 75°C (датчик тяги) | 38.58 | Где купить | Скачать | |||||
| 525 | 8435220 |  Скачать | ZAG 2V IGNITOR | Устройство розжига | 27.47 | Где купить | Скачать | |||||
| 131 | 8435400 |  Скачать | NTC SENSOR | Датчик температуры NTC (погружной) | 24.03 | Где купить | Скачать | |||||
| 59 | 8510970 |  Скачать | IGNITION ELECTRODE CABLE | кабель электрода зажигания | 8.32 | Где купить | Скачать | |||||
| 999 | 8511010 |  Скачать | CABLE FLUE TH/SAFETY TH/IGNIT | Проводка электрическая предохранительный термостат/вентилятор | 30.42 | Где купить | - | |||||

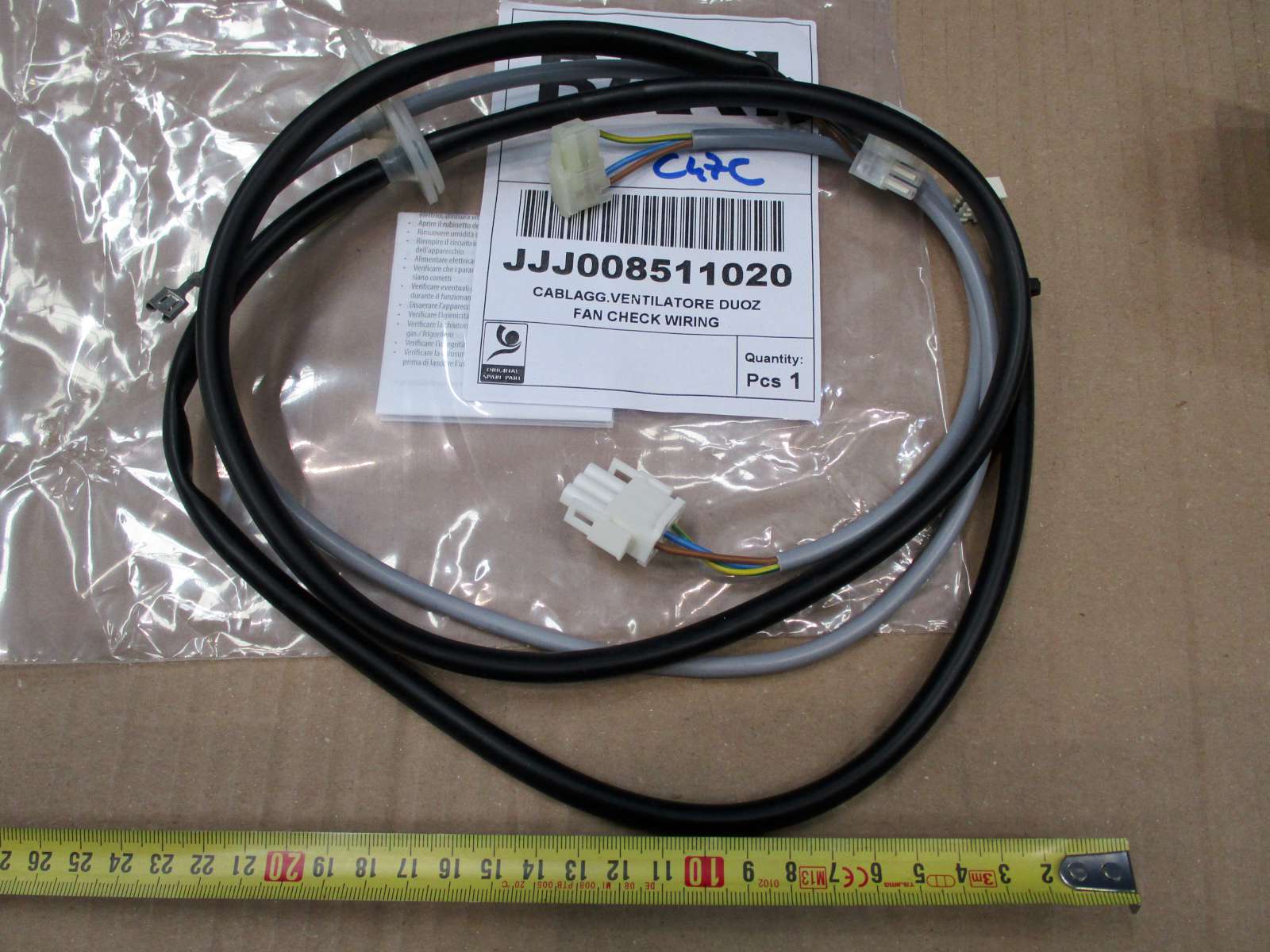

| 999 | 8511020 |  Скачать | FAN CHECK WIRING | Проводка электрическая вентилятора | 17.75 | Где купить | Скачать | |||||

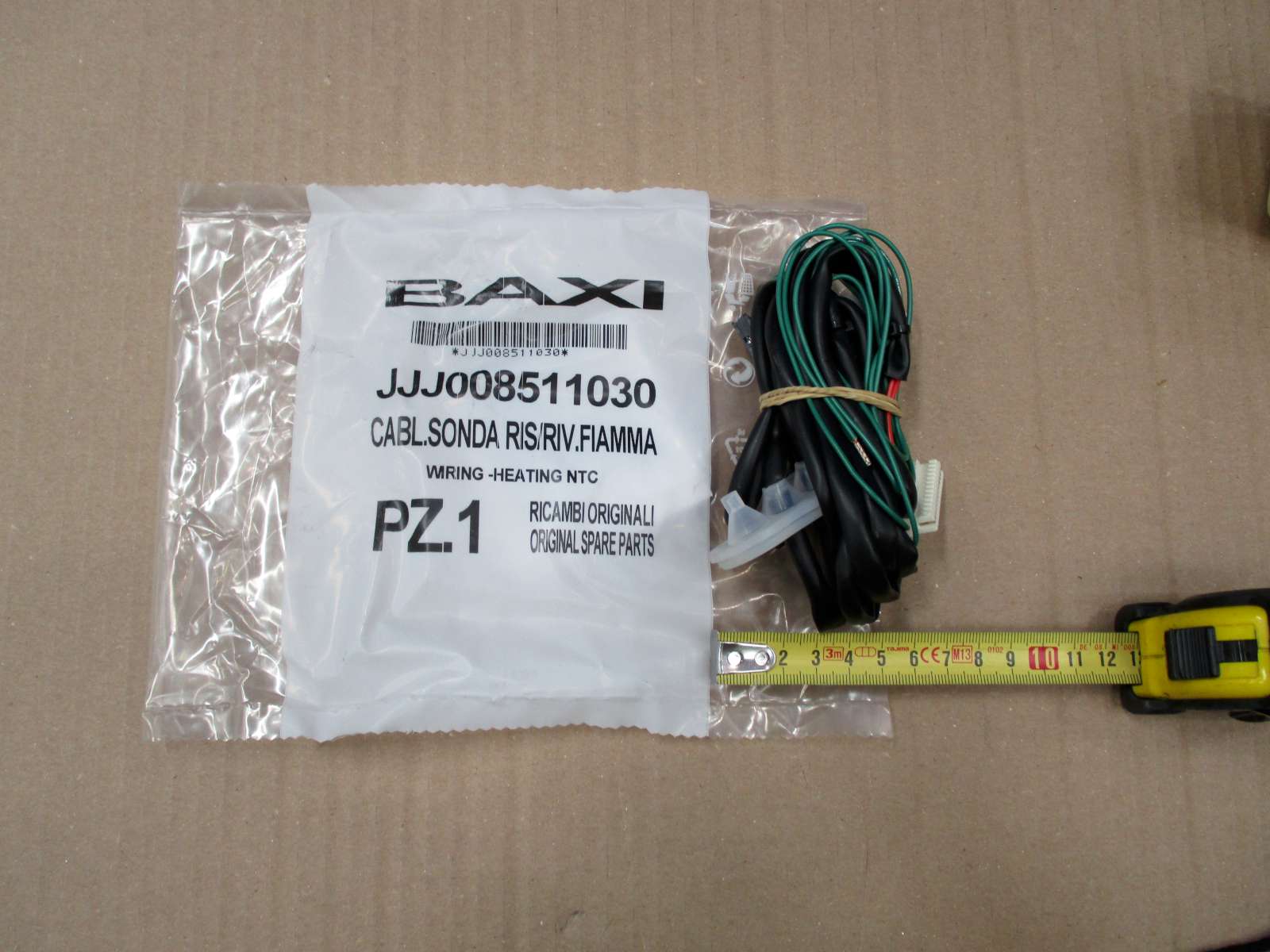

| 999 | 8511030 |  Скачать | WIRING - HEATING NTC | Проводка электрическая от коннектора Х11 к датчикам температуры и к гидравлическому прессостату | 22.21 | Где купить | Скачать | |||||
| 999 | 8511060 |  Скачать | GAS VALVE WIRING | Проводка электрическая клапан газовый | 10.02 | Где купить | - | |||||
| 382 | 8511130 |  Скачать | FLAME SENSING CABLE | Проводка электрическая датчик пламени | 11.4 | Где купить | Скачать | |||||
| 135 | 9950760 |  Скачать | THERMOSTAT - LIMIT | Термостат предохранительный 105 С | 26.04 | Где купить | Скачать | |||||
| 340 | 9951690 |  Скачать | PRESSURE SWITCH | Прессостат предохранительный системы отопления | 38.89 | Где купить | Скачать | |||||
| 411 | 710185200 |  Скачать | FLAME SENSING ELEC.GASKET | Уплотнение датчика пламени | 1.1 | Где купить | B939 | YES | - | |||
| 681 | 710185300 |  Скачать | IGNITION ELECTRODE GASKET | Уплотнение электрода розжига | 2.02 | Где купить | B939 | YES | Скачать | |||
| 63 | 710220000 |  Скачать | IGNITION ELECTRODE | Электрод розжига | 20.88 | Где купить | C009 | YES | Скачать | |||
| 65 | 710220700 |  Скачать | IONISATION ELECTRODE | Электрод контроля пламени | 15.7 | Где купить | C009 | YES | Скачать | |||
| 409 | 710624300 |  Скачать | BURNER GASKET HT | Уплотнение горелки | 2.97 | Где купить | C113 | YES | Скачать | |||
| 419 | 711405000 |  Скачать | COMBUSTION CHAMBER GASKET | Уплотнение камеры сгорания | 8.72 | Где купить | 1340 | YES | - | |||
| 29 | 711465600 |  Скачать | REAR INSULAT. 180x16 ASSEMBLY | панель термоизоляционная задняя | 23.65 | Где купить | 1340 | YES | - | |||
| 18 | 5676730 |  Скачать | PRESSURE SENSING VENTURI D.30 | Газовоздушный смеситель (устройство Вентури) | 107.01 | Где купить | Скачать |
