Монтаж дымохода

Установка котла может быть легкой и простой, благодаря поставляемым аксессуарам, описанным ниже. Изначально котел предназначен для подключения к вертикальному или горизонтальному коаксиальному дымоходу. Котел можно также подключить к раздельному дымоходу при помощи разделительного комплекта.

ПРЕДУПРЕЖДЕНИЯ
C13, C33 Наконечники раздельных дымоходов должны быть размещены в пределах квадрата стороной в 50 см. Подробные инструкции представлены вместе с отдельными аксессуарами.
C53 Наконечники дымоходов и воздуховодов не должны быть размещены на противоположных стенах здания.
C63 Максимальная потеря давления ΔP в дымоходах не должна превышать значений, указанных в таблице 1A. Дымоходы должны быть сертифицированы для данного типа применения при температурах выше 100°C. Наконечник дымохода должен быть сертифицирован по стандарту EN 1856-1.
C43, C83 Используемая дымовая труба или дымоход должны подходить для работы.


Монтаж дымохода



Для лучшей установки рекомендуем использовать аксессуары, поставляемые изготовителем.

ТАБЛИЦА 1A
При установке воздуховода и дымохода, произведенных не компанией БАКСИ СпA, необходимо, чтобы они были сертифицированы для данного вида использования и имели максимальное падение давления, на основании значений, приведенных в таблице рядом.


Максимальное падение давления модели 1.115 - 1.130

Модель

1.115 - 1.130

∆P

180 Pa


Максимальное падение давления модели 1.150

Модель

1.150

∆P

270 Pa


Для гарантии наибольшей безопасности при работе котла необходимо, чтобы дымоотводящие трубы были надежно прикреплены к стене. Устройства крепления должны располагаться на расстоянии 1 м друг от друга, на уровне соединений.

Минимальный наклон трубы к котлу должен составлять 5 см на метр длины..

НЕКОТОРЫЕ ПРИМЕРЫ МОНТАЖА ДЫМОХОДА И ДОПУСТИМАЯ ДЛИНА УКАЗАНЫ В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ “SECTION” D.


Примеры монтажа дымохода и допустимая длина



Примеры монтажа дымохода и допустимая длина



Допустимая длина

A B

Lmax = 8 м - Ø 110/160 мм

C D

Lmax = 7 м - Ø 110/160 мм

E F

Lmax = 8 м - Ø 110/160 мм

G

Lmax = 6 м - Ø 110/160 мм

H

Lmax = 7 м - Ø 110/160 мм


Примеры монтажа дымохода и допустимая длина



Примеры монтажа дымохода и допустимая длина



Допустимая длина

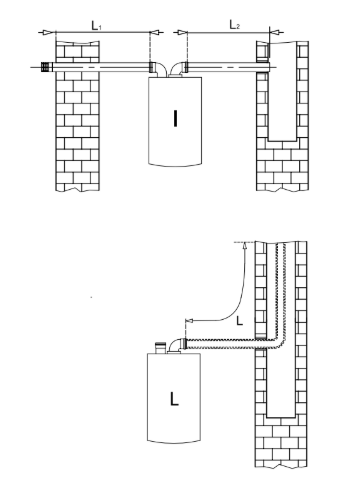

I

(L1 L2) max = 20 м - Ø 110 мм

L1 max = 10 м

L

Lmax = 15 m - Ø 110 mm
