Схемы электрических подключений

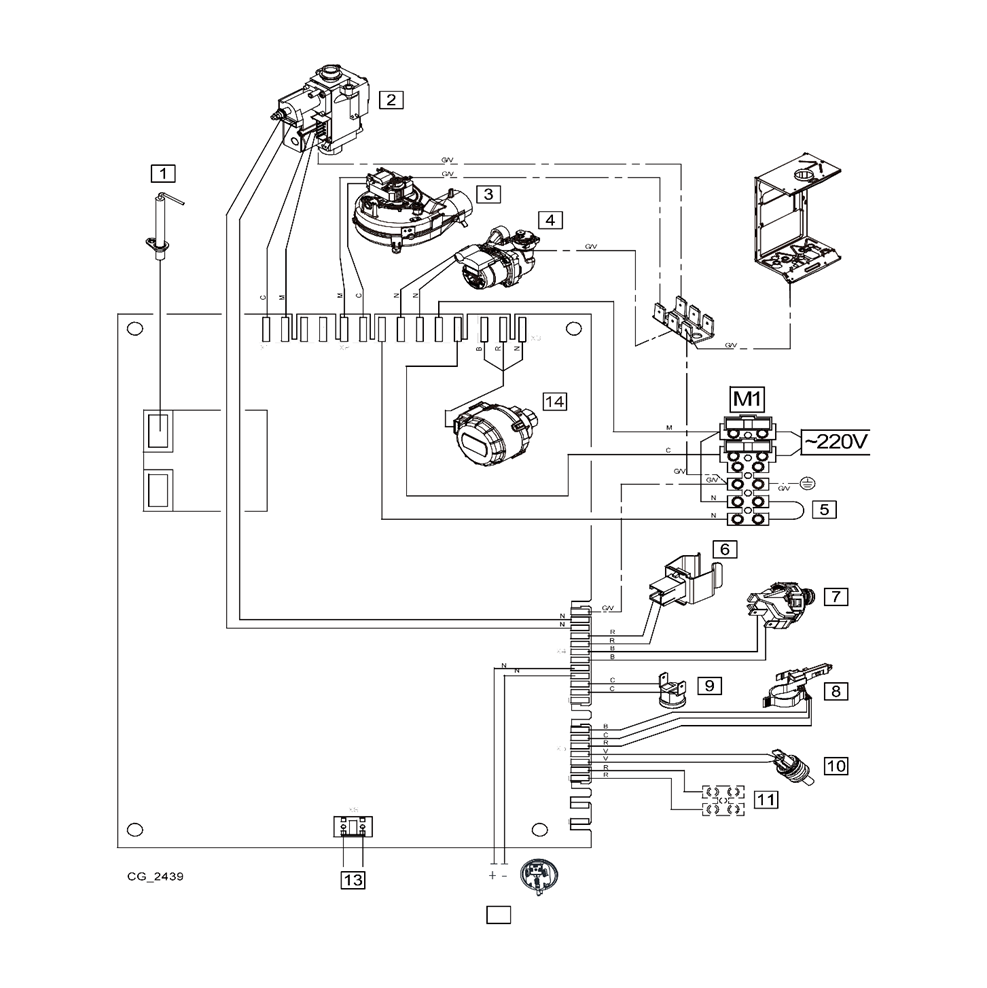

СХЕМА ПОДКЛЮЧЕНИЙ. МОДЕЛИ 10F, 14F, 18F, 24F, 31F

1 - Электрод розжига и контроля пламени

2 - Газовый клапан

3 - Вентилятор

4 - Циркуляционный насос

5 - Комнатный термостат (TA)

6 - Датчик температуры контура отопления (NTC)

7 - Реле минимального давления воды

8 - Датчик расхода ГВС

9 - Термостат перегрева

10 - Датчик температуры контура ГВС (NTC)

11 - Датчик наружной температуры

12 - Пневмореле (APS)

13 - Контакты OpenTherm

14 - Мотор трехходового клапана

C - Синий

M - Коричневый

N - Черный

R - Красный

G/V - Желто-зелёный

V - Зелёный

B - Белый

G - Серый

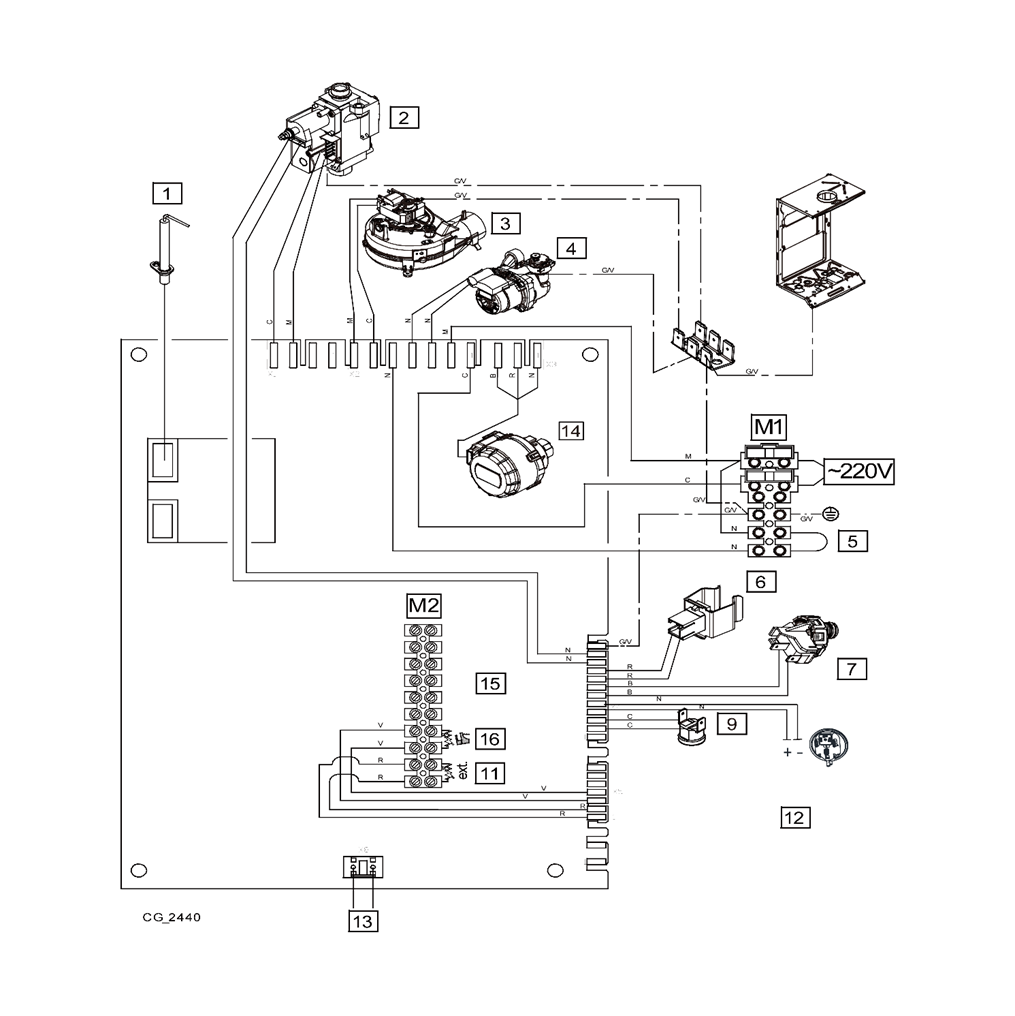

СХЕМА ПОДКЛЮЧЕНИЙ. МОДЕЛИ 1.14F, 1.24F, 1.31F, 1.36F

1 - Электрод розжига и контроля пламени

2 - Газовый клапан

3 - Вентилятор

4 - Циркуляционный насос

5 - Комнатный термостат (TA)

6 - Датчик температуры контура отопления (NTC)

7 - Реле минимального давления воды

9 - Термостат перегрева

11 - Датчик наружной температуры

12 - Пневмореле (APS)

13 - Контакты OpenTherm

14 - Мотор трехходового клапана

15 - Не используется

16 - Датчик температуры воды в бойлере (NTC)

C - Синий

M - Коричневый

N - Черный

R - Красный

G/V - Желто-зелёный

V - Зелёный

B - Белый

G - Серый
