Подключение электропитания

Прибор должен быть подключен к источнику однофазного переменного напряжения 230 В. Электроснабжение прибора должно соответствовать требованиям ПУЭ (наличие глухозаземленной нейтрали необходимо). Прибор предназначен для эксплуатации под напряжением от 195 В до 253 В. При несоответствии напряжения указанному диапазону необходимо использовать стабилизатор напряжения.

Подключите котел к источнику однофазного переменного напряжения 230 В и к заземлению с помощью прилагаемого трехжильного кабеля и убедитесь в правильной полярности подключения.

Для отключения от электросети должен использоваться двухполюсный выключатель с расстоянием между контактами не менее 3 мм.

 Доступ к клеммной колодке

-) Снимите переднюю панель котла (которая закреплена двумя винтами в нижней части).

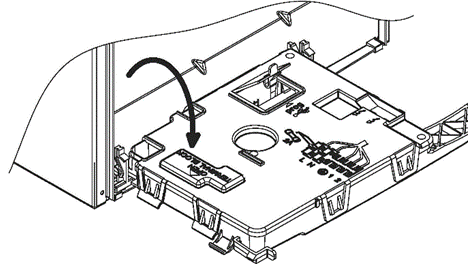

-) Поверните вниз блок управления.

-) Снимите металлическую защиту с блока управления.

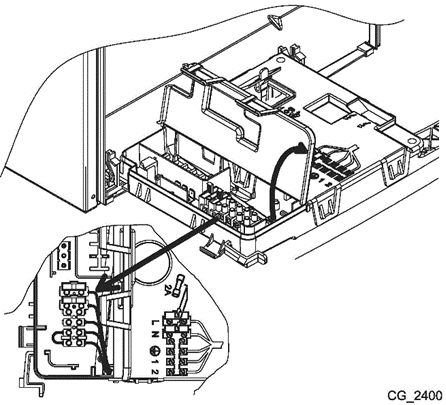

-) Откройте левую сторону крышки, вы увидите место подключения проводов.

Клеммная колодка источника питания оснащена предохранителем 2 А быстрого действия (чтобы проверить или заменить предохранитель, необходимо извлечь черный держатель предохранителя)

Важная информация: обеспечьте правильную полярность подключения

L (фаза) - N (нейтраль)

(L) – фаза (коричневый провод под напряжением)

(N) – нейтраль (синий провод)

 – провод заземления (желто-зеленый провод)

(1) и (2) = соединительные клеммы комнатного термостата
