Коаксиальные дымоходы

Котел спроектирован для присоединения к дымоходу и воздуховоду коаксиальной трубой. Возможно также использование раздельных труб при помощи разделительного комплекта.

Таблица расчета максимальной длины труб

Примечание по установке дымохода

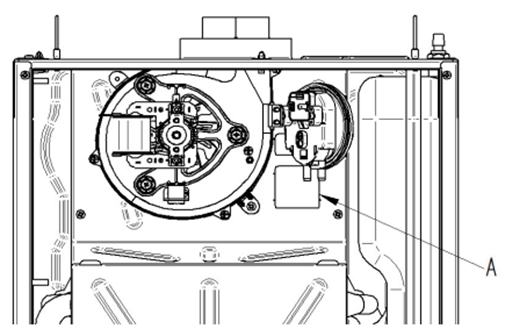

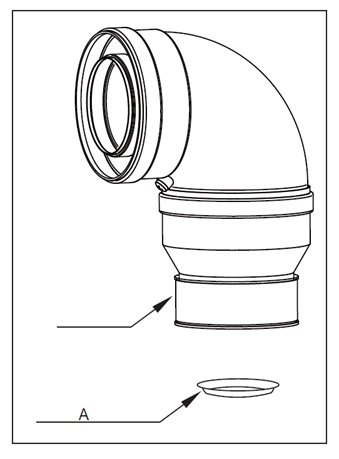

Определенные конструкции дымохода и условия работы котла могут приводить к вибрациям котла. Для решения этой проблемы необходимо удалить крышку (А). Данную процедуру должен проводить профессиональный специалист из сервисного центра.

КОАКСИАЛЬНЫЙ ДЫМОХОД (КОНЦЕНТРИЧЕСКИЙ)

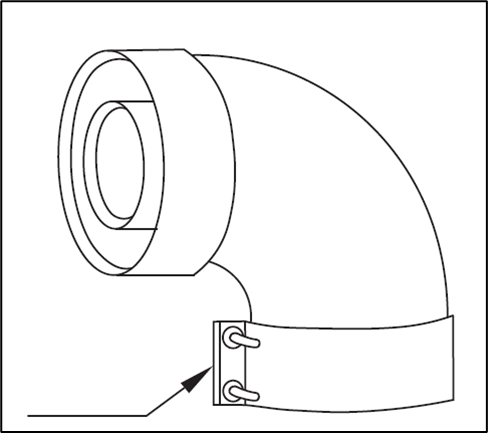

Этот тип дымоудаления позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также присоединяться к общему дымоходу (LAS - система). 90 ° коаксиальный отвод позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться на 360 °. Кроме того, он может использоваться в качестве дополнительного в сочетании с коаксиальной трубой или с 45 ° отводом.  Обеспечьте наклон трубы в сторону улицы – 1 см на каждый метр ее длины.

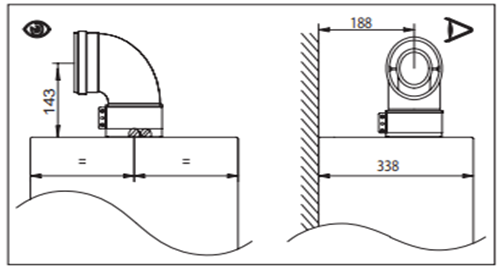

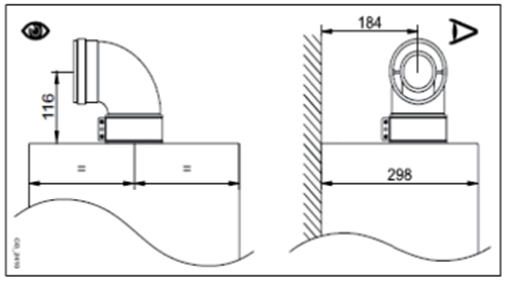

Присоединительные размеры при установке начального отвода 90 ° для моделей 10F, 14F, 1.14F, 18F, 24F, 1.24F

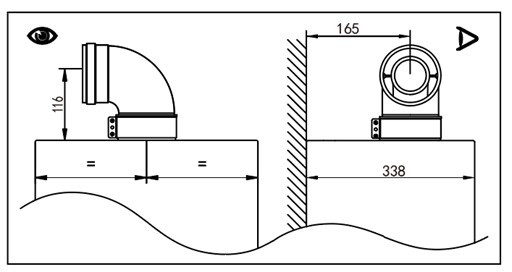

Присоединительные размеры при установке начального отвода 90 ° для моделей 1.31F, 31F

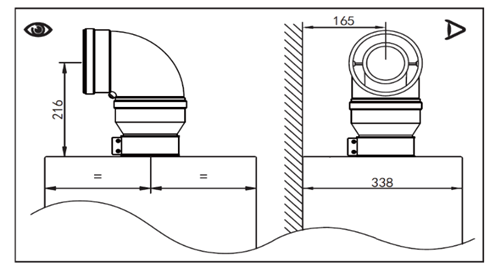

Присоединительные размеры при установке начального отвода 90 ° для модели 1.36F

Присоединительные размеры при установке адаптера для перехода на систему 80/125 мм и отвода 90 ° для модели 1.36F

Диафрагма для моделей 10F, 1.14F, 14F, 18F, 24F, 1.24F

Диафрагмы для моделей 31F, 1.31F

Нет диафрагмы для модели 1.36F в системе 60/100 мм

Диафрагма для модели 1.36F в системе 80/125 мм

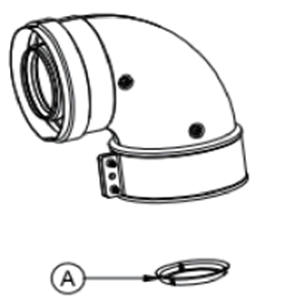

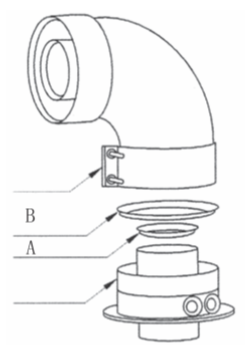

Установка диафрагм (редукционных колец)

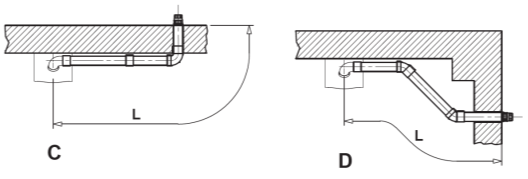

Примеры схем коаксиальных дымоходов

Модели котлов	31F, 1.31F
Схема организации коаксиального дымохода	F, G
Рисунок
Максимальная длина коаксиального дымохода диаметром 60 мм /100 мм	3 м
Максимальная длина коаксиального дымохода диаметром 80 мм /125 мм	7 м
