Конструкция котла, функциональные схемы

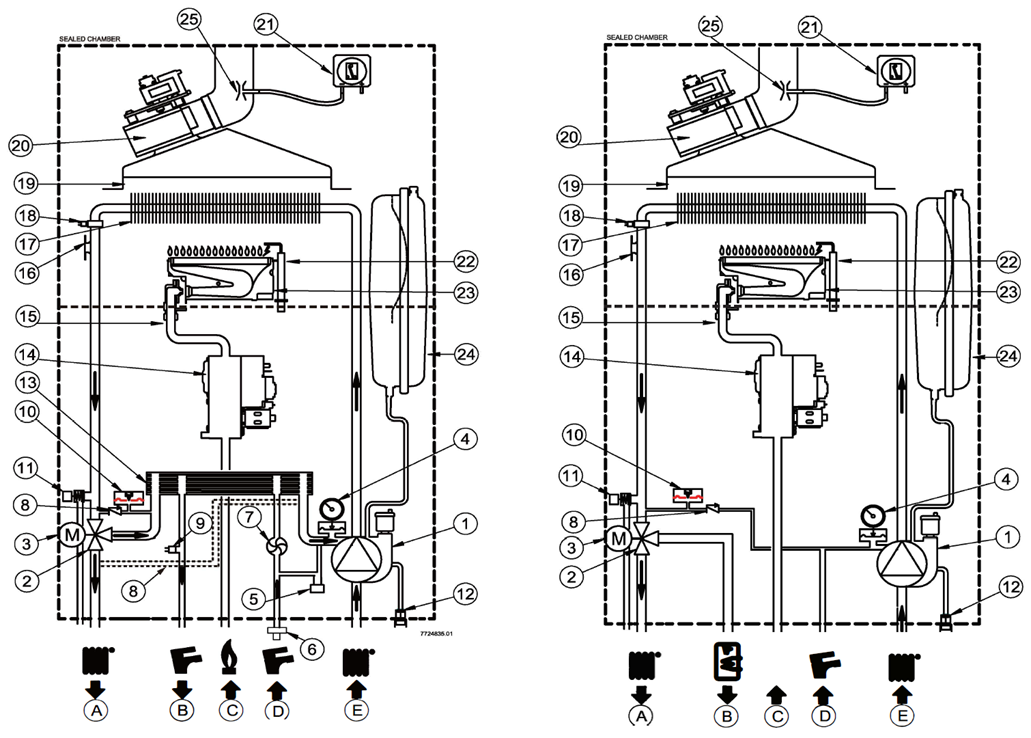

МОДЕЛИ 10F, 14F, 1.14F, 18F, 24F, 1.24F

                                       10F, 14F, 18F, 24F

                                                                                                                                                                                                                                                                                                                                                                                   1.14F, 1.24F


1 - Насос с воздухоотводчиком

2 - Трехходовой клапан

3 - Мотор трехходового клапана

4 - Манометр

5* - Кран заполнения системы

6* - Ограничитель протока с фильтром (устанавливается при необходимости)

7* - Датчик расхода ГВС

8 - Автоматический байпас

9* - Датчик NTC контура ГВС

10 - Реле давления воды

11 - Предохранительный клапан

12 - Заглушка сливного отверстия котла

13* - Теплообменник контура горячего водоснабжения (ГВС)

14 - Газовый клапан

15 - Газовая рампа с форсунками

16 - Предохранительный термостат

17 - Первичный теплообменник

18 - Датчик NTC контура отопления

19 - Козырек

20 - Вентилятор

21 - Пневмореле

22 - Электрод розжига и контроля пламени

23 - Горелка

24 - Расширительный бак

25 - Трубка Вентури

 A - Подача воды в систему отопления

B - Выход горячей воды контура ГВС (для одноконтурных моделей – подача теплоносителя в змеевик бойлера)

C - Подача газа

D - Подача холодной воды**

E - Возврат воды из системы отопления

* - отсутствует в моделях 1.14F, 1.24F

** - кран заполнения в моделях 1.14F, 1.24F

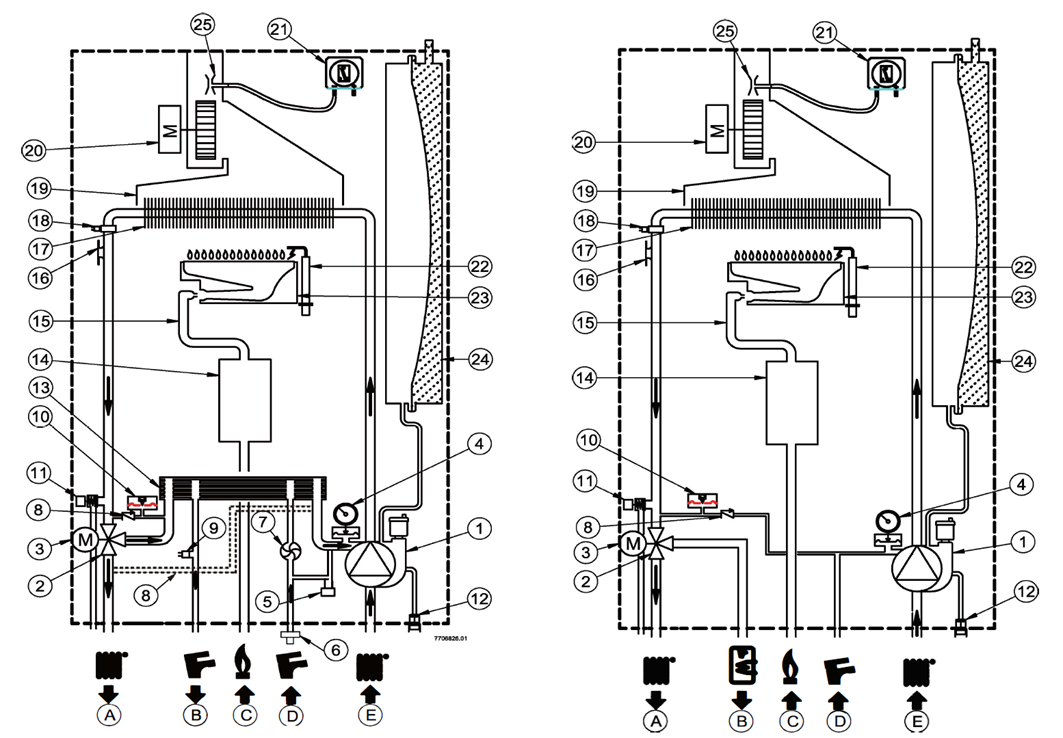

КОНСТРУКЦИЯ КОТЛА. МОДЕЛИ 31F, 1.31F, 1.36F

                 31F

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                             1.31F, 1.36F


1 - Насос с воздухоотводчиком

2 - Трехходовой клапан

3 - Мотор трехходового клапана

4 - Манометр

5* - Кран заполнения системы

6* - Ограничитель протока с фильтром (устанавливается при необходимости)

7* - Датчик расхода ГВС

8 - Автоматический байпас

9* - Датчик NTC контура ГВС

10 - Реле давления воды

11 - Предохранительный клапан

12 - Заглушка сливного отверстия котла

13* - Теплообменник контура горячего водоснабжения (ГВС)

14 - Газовый клапан

15 - Газовая рампа с форсунками

16 - Предохранительный термостат

17 - Первичный теплообменник

18 - Датчик NTC контура отопления

19 - Козырек

20 - Вентилятор

21 - Пневмореле

22 - Электрод розжига и контроля пламени

23 - Горелка

24 - Расширительный бак

25 - Трубка Вентури

 A - Подача воды в систему отопления

B - Выход горячей воды контура ГВС (для одноконтурных моделей – подача теплоносителя в змеевик бойлера)

C - Подача газа

D - Подача холодной воды**

E - Возврат воды из системы отопления

* - отсутствует в моделях 1.31F, 1,36F

** - кран заполнения в моделях 1.31F, 1.36F
