Поиск информации об изделии

Поиск по изделию

BYH442243972

QUASAR D 24

C13899002 - 153015240

BYH44224397

Модель в Россию не поставляется

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
242616160 Скачать FLUE SAFETY THERMOSTAT 70½Термостат предохранительный отходящих газов 70 С (датчик тяги)26.04Где купитьСкачать
32616170 Скачать BI-THERMAL HEAT EXCHANGERтеплообменник битермический306.76Где купитьB403YESСкачать
4628830FRONTAL PANEL ASS. ECO4 ATMПанель передняя в сборе52.84Где купить-
174628840 СкачатьKEYBOARD 3 AND 4 BUTTONSклавиши10.34Где купить-
151631660 Скачать CONTROL BOX COVER ECO4кожух электрической коробки5.44Где купить1224-
345113650 Скачать PRIMARY EXCHANGER FIXING CLIPКлипсы крепежные теплообменника2.83Где купитьСкачать
315114290 СкачатьCOMB. CHAMBER FRONTAL PANELКрышка камеры сгорания передняя23.13Где купитьСкачать
6925114360 Скачать PRIMARY EXCHANGER CLIPSклипсы теплообменника5.45Где купитьСкачать
6935117440PRINTED CNTR. PANEL PROTECTIONнакладка защитная панели управления0Где купить-
55117460TRAVERSE SIDES CONNECTION-ATM-рейка крепежная верхняя4.07Где купитьСкачать
7665118110 Скачать FLAT SPRING diameter 10 - 10PCSфиксатор пружины (УПАКОВКА - 10 шт)6.64Где купитьСкачать

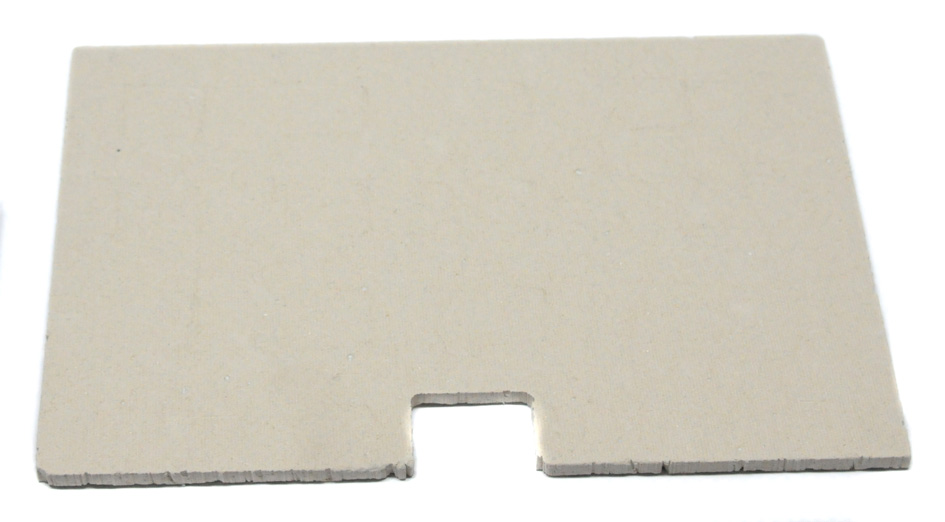

285213220 Скачать INSULATING PANELтермоизоляционная панель боковая24.82Где купитьСкачать
295213280 Скачать INSULATING PANELтермоизоляционная панель задняя18.15Где купитьB506YESСкачать
305213380 Скачать FRONTAL INSULATING PANELТермоизоляционная панель передняя18.9Где купитьСкачать
4725214580 Скачать DHW INLET PIPE MAIN4 OPEN FLUEТрубка выхода системы ГВС из котла17.4Где купить-
805214590 Скачать HYDRAULIC INLET GROUP/PUMPгидравлическая группа входная53.08Где купитьСкачать
1025214600 Скачать GROUP HEATING INLET MAIN 4гидравлическая группа20.16Где купитьСкачать
985214610 СкачатьBY-PASS PIPE MAIN 4Трубка бай-пасса в сборе12.38Где купитьСкачать
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.32Где купитьСкачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)3.24Где купитьСкачать
1325402830 Скачать WASHER - SENSOR SEALING - 10PCSУплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)3.8Где купитьСкачать
335403130 СкачатьANELLO OR 22X3 EPDMУплотнение кольцевое0Где купить1311710963000Скачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.6Где купитьСкачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.52Где купитьСкачать
1005406630 Скачать ANELLO OR 13,94X2,62 EPDMУплотнение кольцевое 13,94х2,620Где купить1321711296900Скачать
615407830 Скачать INSULATION BOOT - ELECTRODEколпачок электрода изоляционный1.99Где купитьСкачать
455407940 Скачать GASKET-BURNER MANIFOLDУплотнение рампы подачи газа0.65Где купитьСкачать
4215408270 Скачать O-RING 11,91 X 2,62 NBR - 10PCSУплотнение кольцевое 11,91 X 2,62 NBR (УПАКОВКА - 10 шт)2.24Где купитьСкачать
1915408970 Скачать WASHER - SEALING G1/2 - 10PCSУплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт)3.96Где купитьСкачать
1515413650CONTROL PANEL COVER ECO4кожух электрической коробки0Где купить1223631660-
915652030 Скачать DRAINING TAPКран сливной20.24Где купитьСкачать
465657180 Скачать ADAPTOR-MANIFOLDФланец с прокладкой рампы подачи газа в сборе11.57Где купитьСкачать
6865663020 Скачать BY-PASS PLUG ASSEMBLYКлапан обратный /бай-пасс3.67Где купитьСкачать
415663710 Скачать BURNER ASSEMBLY (13 ELEM.)Горелка (13 элементов)165.85Где купитьСкачать
325663720 Скачать SCAMBIATORE H2O-FUMI BITERMICOтеплообменник битермический Main0Где купитьB402616170-
445666390 Скачать L.P.G. INJECTORS KITИнжекторы для сжиженного газа - комплект, диам. 0,77 мм, в упаковке 13 шт.29.98Где купитьСкачать

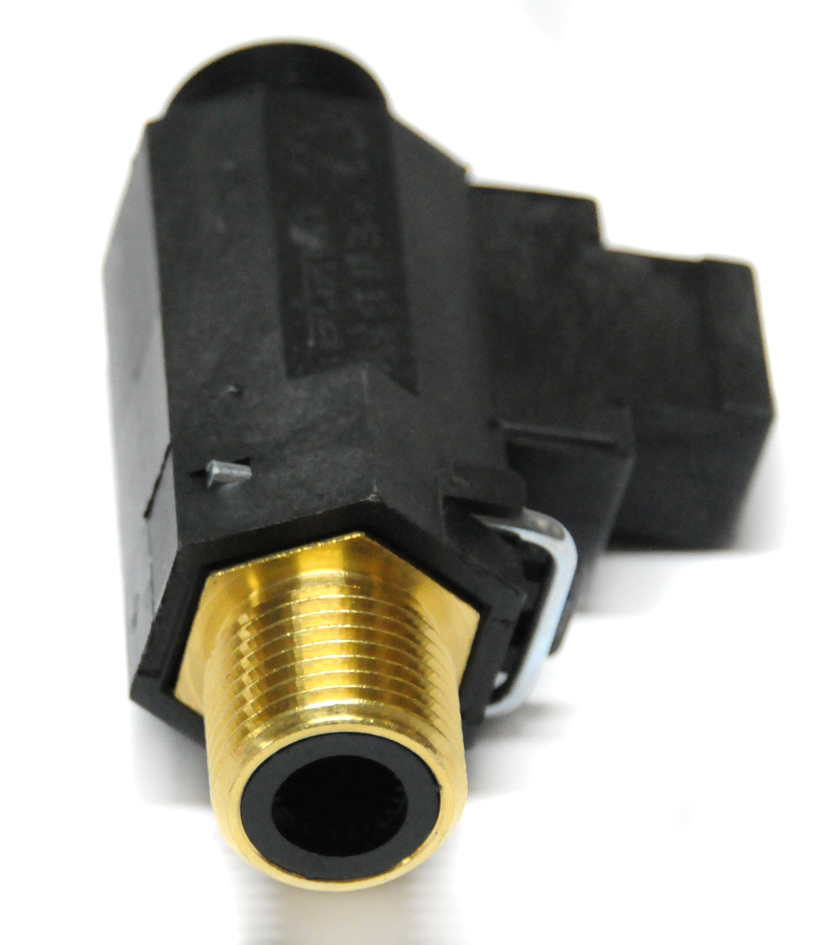

3105667220 Скачать FLOW SWITCHдатчик потока ГВС48.38Где купитьСкачать
275668290COMBUSTION CHAMBER ASSEMBLYэлемент камеры сгорания78.85Где купить-
2415668420 Скачать CONVEYOR ASSEMBLYколпак вытяжки в сборе86.14Где купитьСкачать

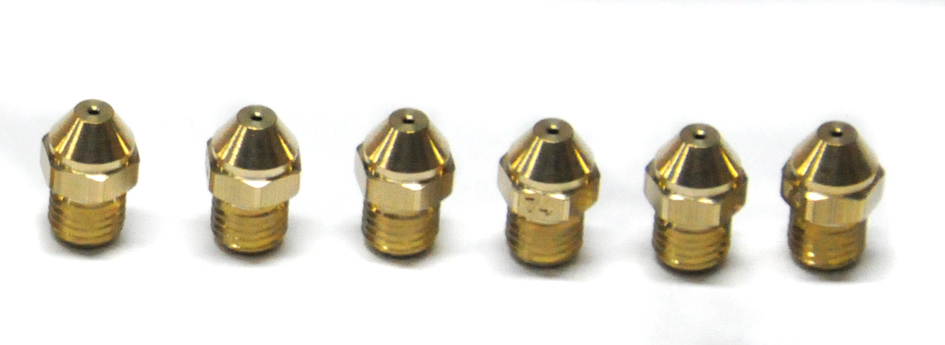

445669460 Скачать NATURAL GAS INJECTORS KITИнжекторы для природного газа комплект 1,18 - 13 шт.29.98Где купитьСкачать
1665688430 Скачать TERM.BOARD/DOUBLE FUSE HOLDERКолодка клемная с предохранителями10.77Где купитьСкачать
1475693850 СкачатьCONNECTION TRAVERSE ECO4соединительная панель31.03Где купитьСкачать
355693900 Скачать RECT.EXPANSION VESSEL 6lБак расширительный 6 л76.56Где купитьСкачать
725698260 Скачать PUMP ONE SPEED 5metersНасос циркуляционный159.74Где купитьСкачать
35698650 Скачать RIGHT PANEL ASSEMBLY ECO4 ATM.Панель правая в сборе25.96Где купитьСкачать
25698660 Скачать LEFT PANEL ASSEMBLY ECO4 ATM.Панель в сборе левая25.96Где купитьСкачать
435698690GAS RAMP 13HOLES/INJECT. d1,18Рампа подачи газа с инжекторами68.74Где купитьСкачать
365698830 Скачать PIPE EXPANSION VESSELТрубка расширительного бака24.35Где купитьСкачать
1525698980PRINT.CONTR.PANEL ECO4-INITIAКрышка декоративная панели управления13.46Где купить-
705700340 СкачатьASS.PIPE PUMP/EXCHANGERТрубка насоса/теплообменника23.98Где купитьСкачать
6845700350 СкачатьPIPE EXCHANGER/HEATING OUTLETТрубка41.36Где купить-
1825701380 Скачать WATER INPUT PIPE MAIN 4Трубка возврата ГВС18.76Где купитьСкачать
1375702350 Скачать PIPE GAS MAIN 4 ATMтрубка газовая25.88Где купить-
998380850 Скачать FIXING CLIP - 10PCSКлипсы крепежные трубки бай-пасса (УПАКОВКА - 10 шт)4.64Где купитьСкачать
9998414540 Скачать CABLEПеремычка комнатного термостата1.41Где купитьСкачать
9998414620 Скачать CABLEПроводка электрическая кабель питания7.84Где купить-
9998419040 Скачать CABLE - EARTHкабель заземления1.84Где купить-
638422570 Скачать ELECTRODE - IGNITIONЭлектрод розжига (или контроля пламени)19.46Где купитьСкачать
1318435400 Скачать NTC SENSORДатчик температуры NTC (погружной)24.03Где купитьСкачать
9998514040 Скачать HIGH VOLT.WIRING MAIN4Проводка электрическая (от разъема платы Х3 к клеммной колодке, насосу и газ. клапану)58.81Где купитьСкачать
1698922460 Скачать MANOMETER d.40 XGR.манометр25.56Где купитьСкачать
1359950760 Скачать THERMOSTAT - LIMITТермостат предохранительный 105 С26.04Где купитьСкачать
3409951690 Скачать PRESSURE SWITCHПрессостат предохранительный системы отопления38.89Где купитьСкачать
600710045400 Скачать CLIP FLAT d.18клипсы плоская d.182.3Где купитьСкачать
765710045700 Скачать O-RING d.9,19 X 2,62 - 10PCSУплотнение кольцевоеd.9,19 X 2,62 (УПАКОВКА - 10 шт)2.44Где купить1314YES-
765710069700 Скачать O-RING 9,19X2,62 EPDMУплотнение кольцевоеd.9,19 X 2,620Где купить1313710045700Скачать
92710071200 Скачать SAFETY VALVE 3 barКлапан предохранительный 3 бар24.98Где купитьСкачать
73710139500 Скачать ДЕАЭРАТОР НАСОСА WILO0Где купить16187219215Скачать
90710224400 Скачать CONNECTION CH OUTLET/FILLINGкран наполнения системы в сборе34.78Где купитьСкачать
59710430800 Скачать IGNITION CABLE L=250 RESIST.кабель электрода зажигания4.29Где купитьСкачать

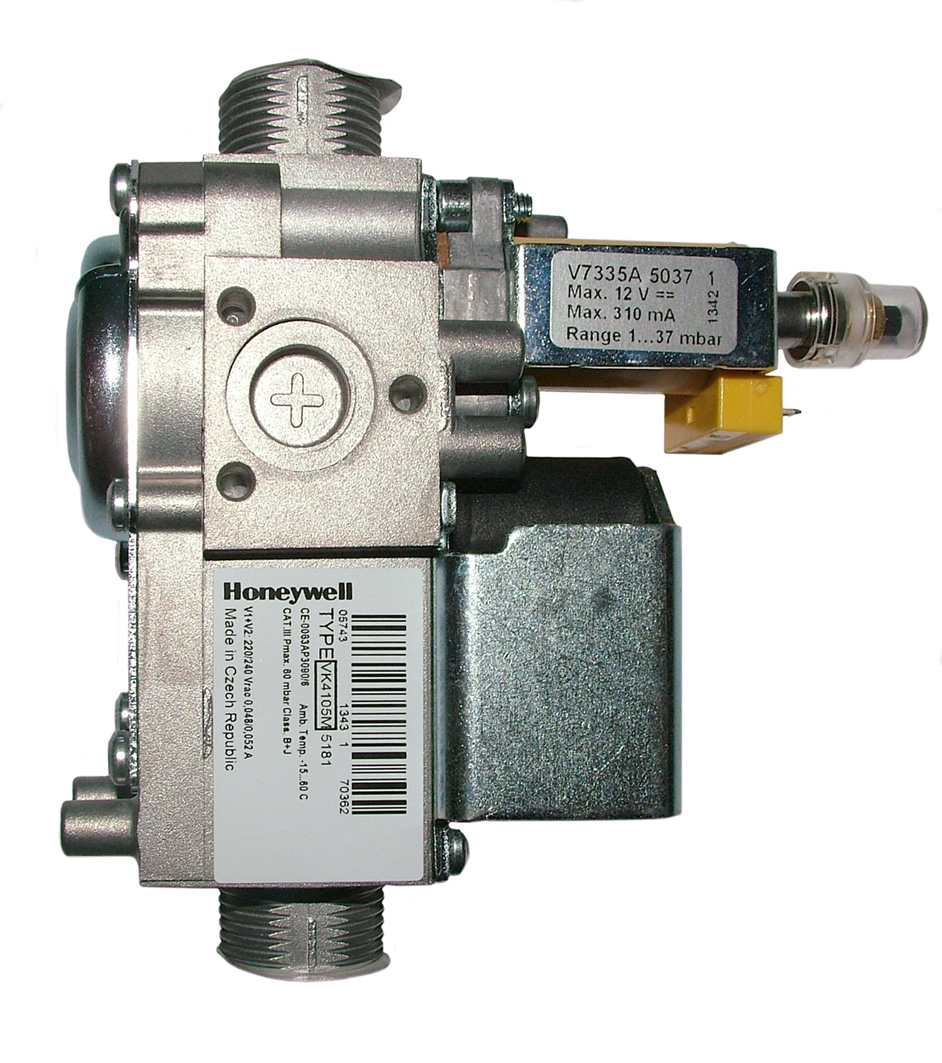

140710669200 Скачать GAS VALVE VK4105M M-M G3/4клапан газовый (HONEYWELL VK4105M M-M)161.62Где купитьСкачать
999710714500 СкачатьLOW POWER CABLE 12PIN MAINFOURПроводка электрическая (от разъема платы Х5 к датчику протока, датчику NTC ГВС, гидр. прессостату)13.6Где купить-
999710767000 Скачать LOW VOLT. WIRING 6P. ATMПроводка электрическая низкого напряжения с коннектором 6 разъемов12.05Где купить-
259710771400BRAND QUASAR D WESTEN3.21Где купить-

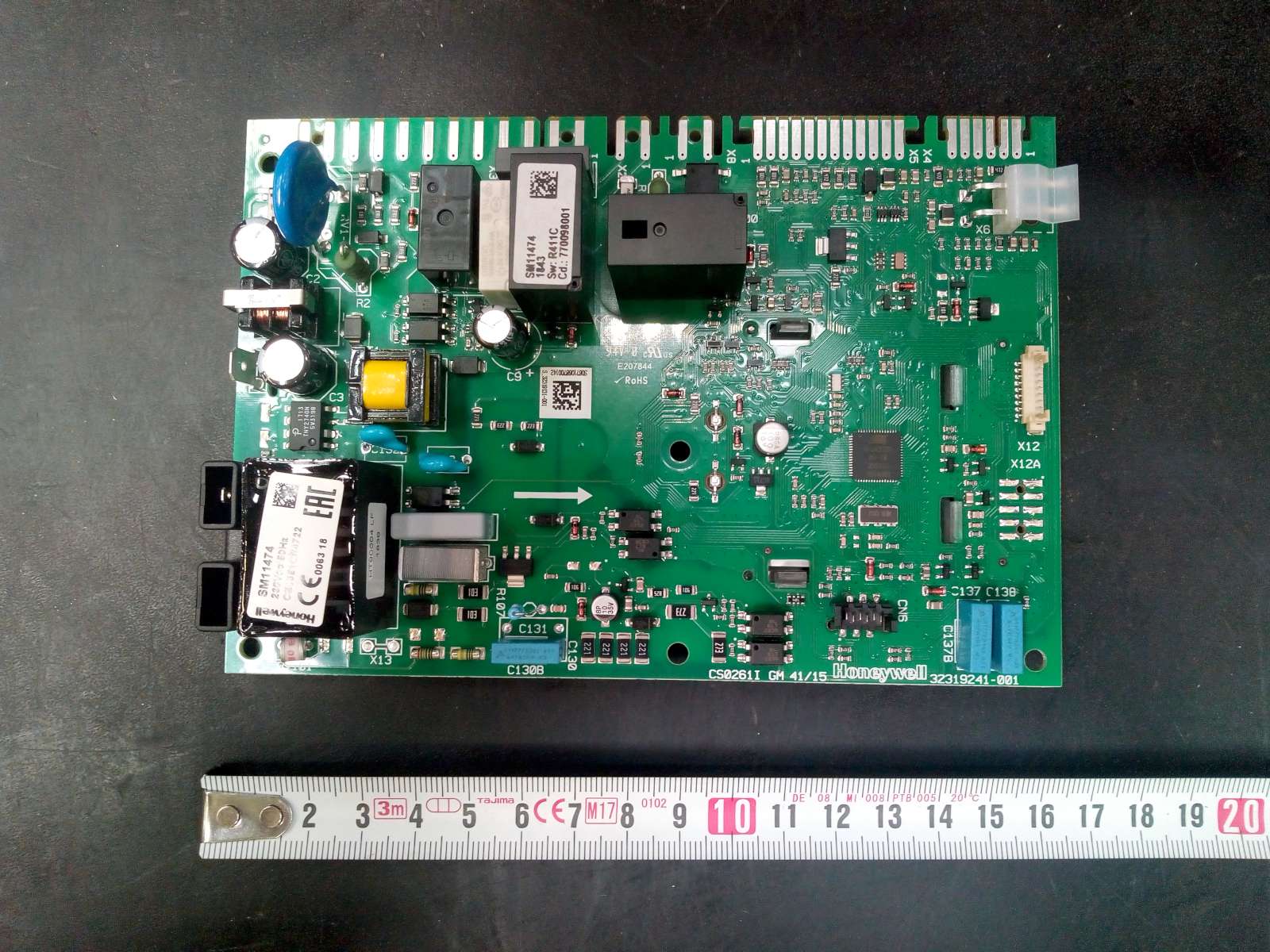

154710825400 СкачатьPCB SM11470Электронная плата SM11470228.98Где купить19307731866-
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3Где купить1312YES-
100711296900 Скачать O-RING 13,94X2,62 TFL - 10PCSУплотнение кольцевое 13,94х2,62 (УПАКОВКА - 10 шт)2.4Где купить1322YES-
737219215 Скачать AIR VENT PUMPвоздухоотводчик автоматический23.11Где купить1619YES-
1545702460 СкачатьPCB GROUP HDIMS 05Электронная плата213Где купитьСкачать

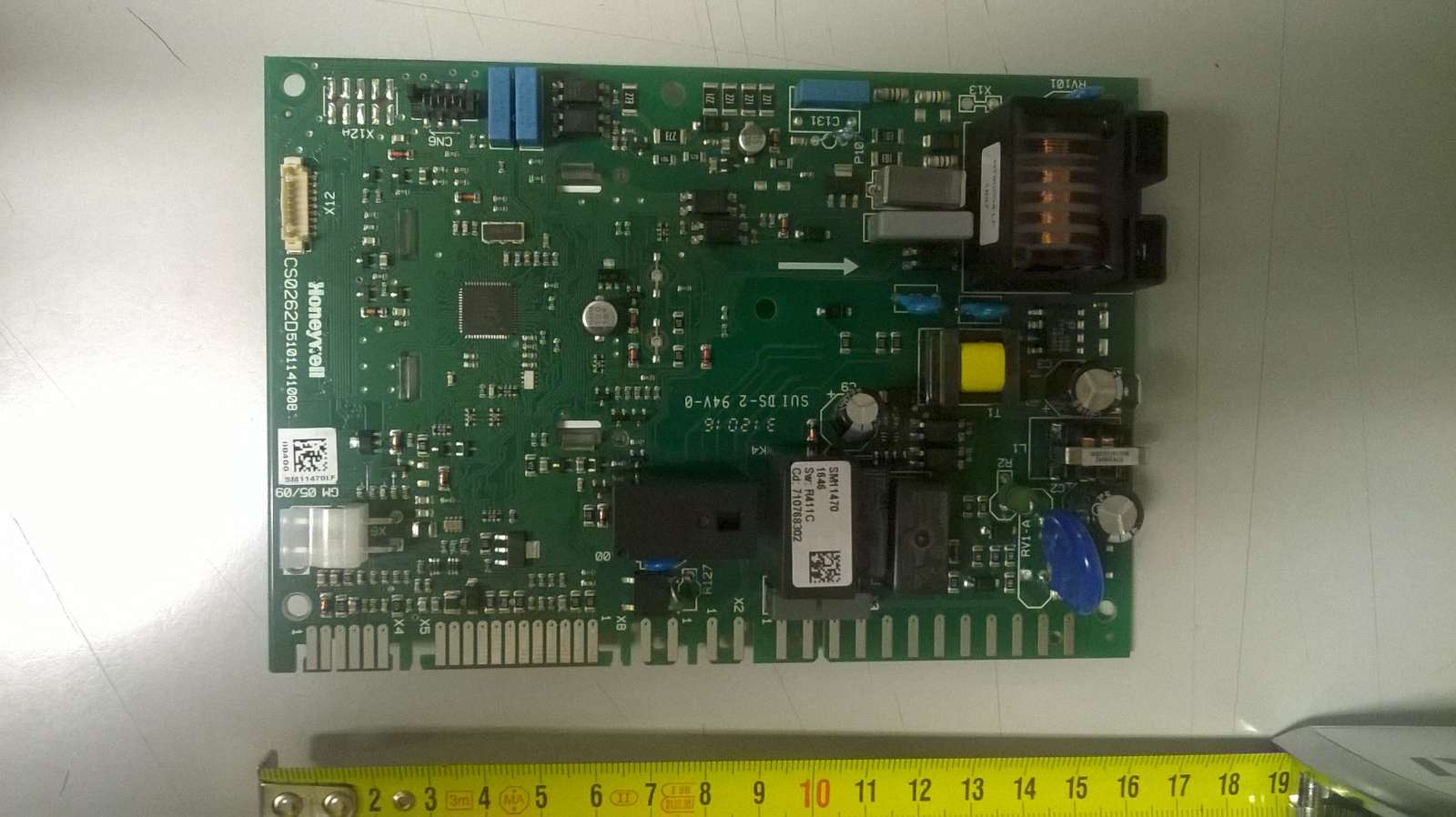

1547731866 СкачатьPCB SM11475Электронная плата SM11475176.5Где купить1931YES-
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71401771- СкачатьДекоративная внутр. накладка, диам. 100 ммДекоративная внутр. Накладка, диам. 100 мм. Внутренний диаметр 100 мм11.87SEALING COLLAR D.100
KHG71401791-Комплект перехода на раздельные трубыПереходной комплект на раздельные трубы36.06DUAL FLUE SYSTEM KIT
KHG71402341- СкачатьМуфта для соединения коаксиальных труб 100 ммМуфта для соединения коаксиальных труб15.42CLAMP D.100
KHG71403641- СкачатьВертикальный наконечник для коакс. трубы диам. 60/100 ммВертикальный наконечник для коакс. трубы диам. 60/100 мм, длина 1000 мм195.13VERT.COAXIAL CHIMNEY
KHG71403661- Скачать Изолирующая накладка для наклонных крышИзолирующая накладка для наклонных крыш. Предназначены для герметизации дымовых труб, проходящих через наклонную крышу.85.8PITCHED ROOF TILE
KHG71403671- Скачать Изолирующая накладка для горизонтальных крыш диам. 100 ммИзолирующая накладка для горизонтальных крыш. Предназначена для герметизации дымовых труб, проходящих через горизонтальную крышу44.73FLAT ROOF TILE
KHG71410141- СкачатьКоаксиальный отвод 90°, диам. 60/100 ммКоаксиальный отвод 90°, диам. 60/100 мм. Используется для начального участка, т.к. имеет муфту для присоединения к выходу котла. Отличается от KHG 714101510 другой геометрией входной части. Для последующих присоединений использовать KHG 71410151028.57COAXIAL ELBOW 60/100 90°
KHG71410151- СкачатьКоаксиальный отвод 90°, диам. 60/100 мм, без муфтыКоаксиальный отвод 90°, диам. 60/100 мм, без муфты. Используется для промежуточных участков (второй и последующий повороты). Не подходит в качестве начального участка.26COAXIAL ELBOW 60/100 90°
KHG71410161- СкачатьКоаксиальный отвод 45°, диам. 60/100 ммКоаксиальный отвод 45°, диам. 60/100 мм. При использовании в качестве начального участка необходимо заказать KHG 714101910. Для промежуточных участков используется со всеми неконденсационными котлами29.56ELBOW 60/100 45°
KHG71410171- СкачатьКоаксиальное удлинение диам. 60/100 мм, длина 1000 ммКоаксиальное удлинение диам. 60/100 мм, длина 1000 мм34.83COAX PIPE EXTENTION L=1000 MT.
KHG71410181- СкачатьКоаксиальная труба с наконечником диам. 60/100 мм, длина 750 ммКоаксиальная труба с наконечником диам. 60/100 мм, длина 750 мм. В комплект поставки входят: - муфта и прокладка, - наконечник, защищающий от порывов ветра, - декоративная накладка из нержавеющей стали на наружную часть стены.36.06COAX.PIPE WITH TERMINAL 60/100
KHG71410191- СкачатьАдаптер для вертикального коаксиального выходаАдаптер для вертикального коаксиального выхода. Применяется когда отвод KHG 714101610 используется в качестве начального участка32.33VERTICAL COAXIAL OUTPUT ADAPTR
KHG71410391- Скачать Коаксиальное удлинение диам. 60/100 мм, длина 500 ммКоаксиальное удлинение диам. 60/100 мм, длина 500 мм30.71COAXIAL EXTNS.d.60/100 L=500mm
KHG71410411- СкачатьИнспектируемый коаксиальный отвод 90°, диам. 60/100 ммИнспектируемый коаксиальный отвод 90°, диам. 60/100 мм107.47COAXIAL CURVE 90° d.60/100mm
KHG71411941- Скачать Коаксиальный переходник с диаметра 80/125 мм на диаметр 60/100 ммКоаксиальный переходник с диаметра 80/125 мм на диаметр 60/100 мм. Позволяет присоединить котел с выходами диам. 60/100 мм к коаксиальному дымоходу 80/125 мм, что позволяет увеличить длину коаксиального дымохода.36.57COAX.ADAPT.80/125-60/100mm
KHG71411971- СкачатьКоаксиальный комплект для слива конденсатаКоаксиальный комплект для слива конденсата. Устанавливается на вертикальном участке. Отличается от KHG 714023411 тем что не требует дополнительной муфты для присодинения к последующей трубе дымохода. Для отвода конденсата можно использовать как этот так и старый аксессуар KHG 71408771073.35CONNECT.KIT CONDENS COAX.TUBES
KHG71413611- СкачатьКоаксиальная труба с наконечником диам. 60/100 мм, общая длина 1100 мм, выступ дымовой трубы 350 мм - антиоблединительное исполнениеКоаксиальная труба с наконечником диам. 60/100 мм. Используется вместо KHG 714101810 в климатических зонах с низкими температурами. Предотвращает обмерзание воздушной кольцевой части и образование сосулек на выходной части трубы. Общая длина 1100 мм, выступ дымовой трубы 350 мм - антиоблединительное исполнение93.42COAX. TUBE D60/100mm L=1100mm
KHG71414041- Скачать Коаксиальное удлинение диам. 80/125 мм, длина 1000 ммКоаксиальное удлинение диам. 80/125 мм, длина 1000 мм. Используется совместно с переходником KHG 71411941053.13ELONGAT. KIT 80/125 L=1000
KHG71414051- Скачать Коаксиальный отвод 90°, диам. 80/125 ммКоаксиальный отвод 90°, диам. 80/125 мм. Используется совместно с переходником KHG 71411941044.92BEND KIT 90° COAXIAL D 80/125
KHG71414071- СкачатьУстройство для сбора конденсатаУстройство для сбора конденсата. Предназначено для предотвращения попадания конденсата в трубки пневмореле. Устанавливается в разрыве между пневмореле и трубкой подключения к устройству вентури. Используется с пневмореле HUBA7.61CONDENSING TRAP
KUG71413571- СкачатьВертикальный наконечник для коакс. трубы диам. 60/100 мм, общая длина 1150 мм, длина наконечника 500 мм - антиоблединительное исполнениеВертикальный наконечник для коакс. трубы диам. 60/100 мм, общая длина 1150 мм, длина наконечника 500 мм - антиоблединительное исполнение. Используется вместо KHG 714036410 в климатических зонах с низкими температурами. Предотвращает обмерзания воздушной кольцевой части и образование сосулек на выходной части трубы. Труба коаксиальная (труба в трубе) используется для удаления дымовых газов от котла и забора воздуха для горения.249.16VERT.CAP COX TB 60/100 500CAP
5407990Горизонтальный наконечник для коаксиальной трубыГоризонтальный наконечник для коаксиальной трубы. Является запчастью к коду KHG71410181-.3.21FLUE TERMINAL - PLASTIC
MT71413611 Скачать Коаксиальная труба с наконечником диам. 60/100 мм, общая длина 1000 мм, выступ дымовой трубы 250 мм - антиоблединительное исполнение20.7Coaxial tube antiicing D60/100mm l=1000mm
MT71410171 СкачатьКоаксиальное удлинение диам. 60/100 мм, длина 1000 ммКоаксиальное удлинение диам. 60/100 мм, длина 1000 мм. Коаксиальная труба из высококачественного алюминия (внутренняя и наружная) эмалированная предназначена для удаления продуктов сгорания и забора воздуха. Применяется для коаксиальных систем дымоудаления и воздухозабора с традиционными котлами BAXI, оснащеными закрытой камерой сгорания. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.17.14Coaxial pipe extention diam. 60/100 mm, l=1000 m
MT71410391 СкачатьКоаксиальное удлинение диам. 60/100 мм, длина 500 ммКоаксиальное удлинение диам. 60/100 мм, длина 500 мм. Коаксиальная труба из высококачественного алюминия (внутренняя и наружная) эмалированная предназначена для удаления продуктов сгорания и забора воздуха. Применяется для коаксиальных систем дымоудаления и воздухозабора с традиционными котлами BAXI, оснащеными закрытой камерой сгорания. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители9.49Coaxial pipe extension diam. 60/100 mm, l=500 mm
MT71410151 Скачать Промежуточный коаксиальный отвод 90° без муфты, диам. 60/100 ммПромежуточный коаксиальный отвод 90° без муфты, диам. 60/100 мм. Промежуточный коаксиальный отвод 90° из высококачественного алюминия эмалированный. Используется для промежуточных участков (второй и последующий повороты). Не подходит в качестве начального участка. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.12.53Coaxial elbow 90° diam. 60/100 mm
MT71410161 СкачатьПромежуточный коаксиальный отвод 45° без муфты, диам. 60/100 ммПромежуточный коаксиальный отвод 45° без муфты, диам. 60/100 мм. Промежуточный коаксиальный отвод 45° из высококачественного алюминия эмалированный. Применяется для коаксиальных систем дымоудаления и воздухозабора с традиционными котлами BAXI, оснащеными закрытой камерой сгорания. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители12.53Coaxial elbow 45° diam. 60/100 mm
MT71402340 СкачатьФланец для крепления коаксиальных дымоходов к котлам ECO Classic / ECO NovaФланец для крепления коаксиальных дымоходов к котлам ECO Classic / ECO Nova. Позволяет аксессуары, предназначенные для иcпользования в качестве начального участка, но оснащенные только муфтой, применить для котлов ECO Classic \ ECO Nova.4.62Flange diam. 100 mm
MT71401771 СкачатьДекоративная каучуковая накладка, диам. 100 ммДекоративная каучуковая накладка, диам. 100 мм. Применяется для труб с изоляцией, внутр. диам. 100 мм.1.84Decorative EPDM internal cover, dia. 100 mm
CNA20230001 СкачатьУниверсальный коаксиальный комплект подключения - отвод 90° и труба с наконечником диам. 60/100 мм, общая длина 1000 ммУниверсальный коаксиальный комплект подключения - отвод 90° и труба с наконечником диам. 60/100 мм, общая длина 1000 мм. Подходит для всех моделей газовых котлов BAXI с закрытой камерой сгорания. В комплекте есть фланец и муфта для любой системы крепеления к котлу.37UNIVERSAL COAXIAL FLUE TUBES WITH TERMINAL AND BEND 90°（DN60/100, L=1000 mm, STANDARD BOILER）
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71401041- СкачатьНаконечник для раздельных труб, диам. 80 ммНаконечник для раздельных труб, диам. 80 мм. В отличие от коаксиальных труб наконечник для раздельных труб заказывается отдельно. Защищает от порывов ветра.12.97DUAL FLUE TERMINAL D.80
KHG71401771- СкачатьДекоративная внутр. накладка, диам. 100 ммДекоративная внутр. Накладка, диам. 100 мм. Внутренний диаметр 100 мм11.87SEALING COLLAR D.100
KHG71401801- СкачатьОтвод 90° алюминиевый эмалированный, диам. 80 ммОтвод 90° алюминиевый эмалированный, диам. 80 мм18.69ELBOW 90° D.80
KHG71401811- СкачатьОтвод 45° алюминиевый эмалированный, диам. 80 ммОтвод 45° алюминиевый эмалированный, диам. 80 мм17.52ELBOW 45° D.80
KHG71401821- СкачатьТруба эмалированная диам. 80 мм, длина 500 ммТруба эмалированная диам. 80 мм, длина 500 мм18.9PAINTED PIPE D.80 L=500
KHG71401831- СкачатьТруба эмалированная диам. 80 мм, длина 1000 ммТруба эмалированная диам. 80 мм, длина 1000 мм28.57PIPE D.80 L=1000
KHG71401841- СкачатьДекоративная наружная накладка диам. 80 (пластик)Декоративная наружная накладка , диам. 80 (пластик)4.33DECORATIVE EXTERNAL ONLAY D.80
KHG71401851- Скачать Декоративная внутр. накладка, диам. 80Декоративная внутр. накладка , диам. 809.92DECORATIVE INTERNAL COVER D.80
KHG71403651- СкачатьЕдиный вертикальный наконечник для раздельных трубЕдиный вертикальный наконечник для раздельных труб. Позволяет вывести раздельные трубы на крышу единой трубой179.47VERTICAL CHIMNEY-DUAL SYSTEM
KHG71403671- Скачать Изолирующая накладка для горизонтальных крыш диам. 100 ммИзолирующая накладка для горизонтальных крыш. Предназначена для герметизации дымовых труб, проходящих через горизонтальную крышу44.73FLAT ROOF TILE
KHG71403731- СкачатьКронштейны для крепления труб к стене (5 шт.) для труб диам. 80 ммКронштейны для крепления труб к стене (5 шт.) для труб диам. 80 мм. Предназначена для крепления труб к стене.10.66TUBE D.80 SUPPORTING BRACKET
KHG71403741- СкачатьНабор для центровки труб диам. 80 мм (5 шт.)Набор для центровки труб диам. 80 мм (5 шт.)154.18TUBE ALIGNMENT KIT
KHG71403861- СкачатьТруба алюминиевая диам. 80 мм, длина 1000 ммТруба алюминиевая диам. 80 мм, длина 1000 мм37.33ALUMINIUM TUBE D.80mm L=1000mm
KHG71403871- СкачатьТруба алюминиевая диам. 80 мм, длина 2000 ммТруба алюминиевая диам. 80 мм, длина 2000 мм77.88ALUMINIUM TUBE D.80mm L=2000mm
KHG71405031- СкачатьОпора для точного вывода трубы отвода дымаОпора для заведенения трубы отвода продуктов сгорания в единную вертикальную шахту. Устанавливается на стену и имеет 2 дополнительных съемных кронштейна. Является сборным изделием. Основное назначение - фиксация дымовой труб диаметром 80 мм и уплотнение точки ее входа в единую вертикальную шахту. Центральная часть является съемной и установлена на 4 болтах для того чтобы в случае необходимости можно было проинспектировать точку входа труб в вертикальную шахту.118.11OUTLET PIPE SMOKE SUPPORT
KHG71405041- СкачатьОпора для точного вывода труб притока / отводаОпора для заведенения труб забора воздуха и отвода продуктов сгорания в единную вертикальную шахту. Устанавливается на стену и имеет 2 дополнительных съемных кронштейна. Является сборным изделием. Основное назначение - фиксация двух труб диаметром 80 мм и уплотнение точки их входа в единую вертикальную шахту. Центральная является съемной и установлена на 4 болтах для того чтобы в случае необходимости можно было проинспеткировать точку входа труб в вертикальную шахту.129.3INLET PIPE SMOKE SUPPORT
KHG71406151- СкачатьПереходной комплект на раздельные трубы (AFR)Переходной комплект на раздельные трубы (AFR). Используется для котлов серий ECO, LUNA, MAINFOUR, ECOFOUR, NUVOLA, ECO-3, LUNA-3, LUNA-3 COMFORT, NUVOLA-3, NUVOLA-3 COMFORT и SLIM. Необходим при организации забора воздуха и отвода продуктов сгорания по раздельным трубам. В комплект поставки: подсоединение для забора воздуха (система AFR), переходник на 80 мм для отвода продуктов сгорания с муфтой и прокладкой.38.5CONVERSION KIT TO TWIN PIPE
KHG71410511- Скачать Отвод 90° для труб с изоляцией, диам. 80 ммОтвод 90° для труб с изоляцией, диам. 80 мм106.82COIBENTAL BEND 90° D. 80-BIC-
KHG71410521- Скачать Отвод 45° для труб с изоляцией, диам. 80 ммОтвод 45° для труб с изоляцией, диам. 80 мм106.35COIBENTAL BEND 45° D. 80-BIC-
KHG71410531- Скачать Труба эмал. с внешней изол., диам. 80 мм, длина 500 ммТруба эмал. с внешней изол., диам. 80 мм, длина 500 мм78.26COIBENTAL TUBE 80 L-500-BIC-
KHG71410541- Скачать Труба эмал. с внешней изол., диам. 80 мм, длина 1000 ммТруба эмал. с внешней изол., диам. 80 мм, длина 1000 мм114.49COIBENTAL TUBE 80 L-1000-BIC-
KHG71411961- СкачатьУгловой конденсатосборникУгловой конденсатосборник позволяет собирать конденсат, который образуется в трубе отвода продуктов сгорания, предотвращая попадание конденсата в котел. Соединяет горизонтальный и вертикальный участки, дополнительную информацию см. в инструкции к котлу45.95CONDENSATE COLLECTOR KIT
KHG71412281- Скачать Вертикальный комплект для сбора конденсатаВертикальный комплект для сбора конденсата позволяет собирать конденсат, который образуется в трубе отвода продуктов сгорания, предотвращая попадание конденсата в котел. Устанавливается на вертикальном участке дымохода23.63CONNECT.CONDENS KIT D80mm VERT
7108183-- Скачать Поворотный переходной алюминиевый переходник на раздельные трубыАдаптер для подключения раздельных труб. Используется вместо комплектов KHG 71406151 или для котлов пятого поколения. Выполнен из алюминия.88.78ADJ. DUAL FLUE SYSTEM D.80
7114507-- Скачать Адаптер для перехода на трубы с изоляциейПереходник для использования труб с изоляцией. В комплект поставки входят муфта и прокладка. Используется для соединения раздельных труб с изоляцией и без нее.48.54INSULATION PIPES ADAPTOR
7219368-- Скачать Утеплитель адаптера для подключения раздельных трубУтеплитель для адаптера KHG71413621-. Предотвращает образование конденсата и наледи на стенке адаптера, внутри которой проходит холодный воздух.41.4INSULATION FOR CONVERSION KIT TO TWIN PIPE
MT71413621 Скачать Универсальный адаптер для подключения раздельных труб для всех традиционных моделей BAXIУниверсальный адаптер для подключения раздельных труб для всех традиционных моделей BAXI. Универсальный металлический адаптер для подключения раздельных труб выполнен в виде моноблока. Cпециально для котлов ECO Classic/ECO Nova имеет в комплекте фланец и манжету для присоединенния. В комплекте также имеются силиконовые уплотнения, уплотнитель манжеты EPDM 100мм и прокладка EPDM 100 мм.20.83Kit adaptor for collection tubes d60/100 d80-80
MT71401831 СкачатьТруба эмалированная диам. 80 мм, длина 1000 ммТруба эмалированная диам. 80 мм, длина 1000 мм. Труба из высококачественного алюминия эмалированная предназначена для удаления продуктов сгорания или забора воздуха. Применяется для раздельных систем дымоудаления и воздухозабора с традиционными котлами BAXI, оснащеными закрытой камерой сгорания. Поставляется в индивидуальной картонной коробке, в комплекте поставки имеются силиконовые уплотнители.11.34Pipe d.80 l=1000
MT71401821 СкачатьТруба эмалированная диам. 80 мм, длина 500 ммТруба эмалированная диам. 80 мм, длина 500 мм. Труба из высококачественного алюминия эмалированная предназначена для удаления продуктов сгорания или забора воздуха. Применяется для раздельных систем дымоудаления и воздухозабора с традиционными котлами BAXI, оснащеными закрытой камерой сгорания. Поставляется в индивидуальной картонной коробке, в комплекте поставки имеются силиконовые уплотнители.6.59Pipe d.80 l=500
MT71401801 СкачатьОтвод 90° алюминиевый эмалированный, диам. 80 ммОтвод 90° алюминиевый эмалированный, диам. 80 мм. Отвод 90° из высококачественного алюминия эмалированный. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.8.71Elbow 90° d. 80 mm
MT71401811 СкачатьОтвод 45° алюминиевый эмалированный, диам. 80 ммОтвод 45° алюминиевый эмалированный, диам. 80 мм. Отвод 45° из высококачественного алюминия эмалированный. Применяется для раздельных систем дымоудаления и воздухозабора с традиционными котлами BAXI, оснащеными закрытой камерой сгорания. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители8.71Elbow 45° d. 80 mm
MT71412281 СкачатьВертикальный участок для сбора конденсата, диам. 80 ммВертикальный участок для сбора конденсата, диам. 80 мм. Вертикальный участок из высококачественного алюминия эмалированный для сбора конденсата. Позволяет собирать конденсат, который образуется в трубе отвода продуктов сгорания, предотвращая попадание конденсата в котел. Устанавливается на вертикальном участке дымохода. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.16.61Connection condensate kit diam. 80 mm vertical
MT71410541 СкачатьТруба эмалированная с внешней изоляцией, диам. 80/100 мм, длина 1000 ммТруба эмалированная с внешней изоляцией, диам. 80/100 мм, длина 1000 мм. Труба из высококачественного алюминия эмалированная с внешней изоляцией рекомендуется для подвода воздуха к котлу. Теплоизолирована минеральной ватой и позволяет исключить образование конденсата при заборе холодного воздуха с улицы. Внутренний диаметр 80 мм, наружний 100 мм. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.42.19Coibental tube 80 mm, l=1000 mm
MT71410531 СкачатьТруба эмалированная с внешней изоляцией, диам. 80/100 мм, длина 500 ммТруба эмалированная с внешней изоляцией, диам. 80/100 мм, длина 500 мм. Труба из высококачественного алюминия эмалированная с внешней изоляцией рекомендуется для подвода воздуха к котлу. Теплоизолирована минеральной ватой и позволяет исключить образование конденсата при заборе холодного воздуха с улицы. Внутренний диаметр 80 мм, наружний 100 мм. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.32.96Coibental tube 80 mm, l=500 mm
MT71410521 СкачатьТруба эмалированная с внешней изоляцией, диам. 80 мм, длина 250 ммТруба эмалированная с внешней изоляцией, диам. 80 мм, длина 250 мм. Труба из высококачественного алюминия эмалированная с внешней изоляцией рекомендуется для подвода воздуха к котлу. Теплоизолирована минеральной ватой и позволяет исключить образование конденсата при заборе холодного воздуха с улицы. Внутренний диаметр 80 мм, наружний 100 мм. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.19.77Coibental tube 80 mm, l=250 mm
MT71410511 Скачать Отвод эмалированный 90° для труб с изоляцией, диам. внутр 80, диам. наруж. 100 ммОтвод эмалированный 90° для труб с изоляцией, диам. внутр 80, диам. наруж. 100 мм. Отвод предназначен для удаления продуктов сгорания или забора воздуха. Внутренний диаметр 80 мм, наружний 100 мм. Теплоизолирован минеральной ватой и позволяет исключить образование конденсата при заборе холодного воздуха с улицы. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.32.96Coibental bend 90 ° d.80 mm
MT71401851 СкачатьДекоративная каучуковая накладка, диам. 80 ммДекоративная каучуковая накладка, диам. 80 мм.1.72Decorative EPDM internal cover, dia. 80 mm
MT71401771 СкачатьДекоративная каучуковая накладка, диам. 100 ммДекоративная каучуковая накладка, диам. 100 мм. Применяется для труб с изоляцией, внутр. диам. 100 мм.1.84Decorative EPDM internal cover, dia. 100 mm
MT71401041 Скачать Наконечник для раздельных труб облегченный, диам. 80 ммНаконечник для раздельных труб облегченный, диам. 80 мм.3.7Dual flue cap d.80
Гидравлические аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KFG71407961- СкачатьУстройство для низкотемпературного контураУстройство для низкотемпературного контура.В комплект поставки входят:- гидравлический коллектор,- 2 насоса,- смесительный клапан, - блок управления.1457.54PARTAGE TWIN CIRC.CONTROL BOX
KHG71402201- СкачатьЗапорный кран системы отопления (без фильтра) G3/4Запорный кран системы отопления (без фильтра) для SLIM. Присоединительный размер G3/418.3HEATING SYSTEM SHUT-OFF VALVE
KHG71402271- СкачатьНабор для рециркуляции NUVOLA-3, NUVOLA DUO-TECНабор для рециркуляции, NUVOLA-3, NUVOLA DUO-TEC. В комплект поставки входят: Т-образная трубка, запорный кран на входе холодной воды с обратным клапаном.39.75RECIRC.KIT NUVOLA NUV.DUO Tec
KHG71402431- СкачатьНаполнитель полифосфатный для умягчителя воды (набор из 4 картриджей)Наполнитель полифосфатный для умягчителя воды. В комплект поставки входит наполнитель для четырех картриджей.67.76POLYPHOSPHATE REFILL
KHG71402891- СкачатьГидравлический присоединительный комплектГидравлический присоединительный комплект. В комплект поставки входят: 5 изогнутых трубок, 1 запорный газовый кран.70.85HYDRAULIC KIT
Аксессуары для регулирования температуры и дистанционного управления оборудованием
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71406211- СкачатьДатчик уличной температурыДатчик уличной температуры. При использовании датчика температура теплоносителя автоматически изменяется в зависимости от температуры воздуха на улице (подробнее см. инструкции по установке и эксплуатации на котлы)27.14EXTERNAL SENSOR KIT -2000
KHG71406281- СкачатьКомнатный механический термостат от SIEMENSКомнатный механический термостат от SIEMENS. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): 1°C44.92ROOM THERMOSTAT KIT
KHG71408671- СкачатьКомнатный программируемый недельный термостат MagictimeMagictime Plus - комнатный программируемый недельный термостат. Позволяет программировать температуру в помещении в течение недели. 2 уровня регулирования температуры помещения. Ручной или автоматический режимы работы. Дискретность программирования: 15 минут. Точность регулирования: 0,1°С. Режим антизаморозки (в положении выключено)134.38THERMOSTATE MAGISTIME
KHG71408691- СкачатьКомнатный механический термостат TAM011MIКомнатный механический термостат. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C26THERMOSTAT MECHANICAL TAM011MI
KHG71410051- СкачатьИнтерфейсная плата сигнала о блокировкеИнтерфейсная плата сигнала о блокировке. Позволяет передать по проводам сигнал о блокировке котла.23.37ALARM PCB
KHG71410651- СкачатьИнтерфейсная плата для зонального регулированияИнтерфейсная плата для зонального регулирования. Позволяет передать по проводам сигнал о блокировке котла и управлять дополнительной зоной28.07INTERFACE RELAY PCB
7106138-- СкачатьКороб настенного монтажа контроллера E8 с клеммными колодками WAG2Короб настенного монтажа каскадного регулятора E8 с клеммными колодками в комплекте. С самим регулятором клеммные колодки не поставляются.396.45WAG2 WALL MOUNT. CASE
7107202-- Скачать Каскадный регулятор Е8Каскадный регулятор Е8. Позволяет управлять каскадом из 4-ех котлов SLIM. Также управляет приоритетным нагревом бойлера, одним прямым контуром и смесительным контуром с трехходовым клапаном. В комплекте 3 датчика температуры - уличный, датчик бойлера и датчик каскада. В комплект входят: Собственно контроллер 7104901-- Датчик уличной температуры KHW71413981- Погружной датчик KHW71413991- Накладной датчик KHW71414001- Инструкция739.56CASCADE E8 CONTROL.COMMUT. KIT
ML8569 СкачатьДополнительный датчик комнатной температуры для ZONT ConnectДополнительный датчик комнатной температуры для ZONT Connect. В комплекте поставки ZONT Connect уже есть один проводной датчик комнатной температуры ML8569. Дополнительные датчики температуры позволяют увеличить количество контролируемых помещений до 10. Можно получить информацию о температуре в этих помещениях и удаленно переключать управление микроклиматом между этими датчиками.7.53Room sensor for ZONT Connect
ML00004436Беспроводной датчик комнатной температуры ML740 для ZONT ConnectБеспроводной датчик комнатной температуры ML740 для ZONT Connect. Беспроводной датчик комнатной температуры незаменим там где уже сделан ремонт и нет возможности скрытно проложить провод. Можно установить до 10 таких датчиков, контролировать и управлять температурой 10 различных помещений. Работает в связке с радиомодулем ML13065 и устойчиво передает сигнал дальностью до 100 м.34.64Wireless room sensor ML740 for ZONT Connect
BX4991100068 Скачать Датчик температуры воды в бойлере ГВС (KHG71407681) для котлов ECO-4s, ECO Four, Duo-tec Compact и LUNA Duo-tec E9.71DHW temperature sensor for boilers ECO-4s, ECO Four, Duo-tec Compact and LUNA Duo-tec E
BX0000069795 Скачать Термостат комнатный беспроводной Smart Link c Wi-Fi и OpenThermТермостат комнатный беспроводной Smart Link c Wi-Fi и OpenThermБеспроводной комнатный термостат Smart Link, оснащенный поддержкой Wi-Fi и OpenTherm. Smart Link позволяет легко изменять и отслеживать уставку температуры как в комнате, так и в котле — благодаря цифровой шине OpenTherm.134.75Wireless room thermostat Smart Link with Wi-Fi and OpenTherm
Прочие аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
62350000 СкачатьСмазка MolykoteСмазка Molykote. Используется для смазки тороидальных прокладок в гидравлических соединениях котлах77.07MOLYKOTE 111 COMPOUND (100 G)
614590Чемоданчик BAXI с инструментамВ комплект поставки входят: чемоданчик 440Х350Х140 магнитная отвертка с различными насадками отвертка плоская 3Х100 отвертка плоская 6,5Х150 отвертка укороченная плоская 6,5Х30 отвертка укороченная крестовая 4,5Х30 отвертка укороченная крестовая 6Х30 ключ разводной 250 мм клещи для труб с регулируемым зевом до 24 мм (галочки) комплект ключей шестигранных, 9 шт., 1,5-10 ножницы с изолированными ручками ключи гаечные 6/7 8/9 10/11 12/13 14/15 16/17 ключ шарнирный 7 мм.1032.97CASE COMPLETE OF TOOLS
ST40001 СкачатьИнверторный стабилизатор для котельного оборудования BAXI Energy 400Инверторный стабилизатор для котельного оборудования BAXI ENERGY 400.111.64Voltage stabilizer BAXI Energy 400
RT25001 СкачатьРазделительный трансформатор для котельного оборудования BAXI Balance 250Разделительный трансформатор для котельного оборудования BAXI Balance 250.113.39Isolating transformer BAXI Balance 250
ST60001Инверторный стабилизатор для котельного оборудования BAXI ENERGY 600Инверторный стабилизатор для котельного оборудования BAXI ENERGY 600.126.28Voltage stabilizer BAXI Energy 600
