Установка дымохода и воздуховода (для моделей 240 Fi – 280 Fi – 310 Fi – 1.310 Fi)
Ниже описываются поставляемые в качестве аксессуаров трубы и крепления для котлов с закрытой камерой сгорания и принудительной вытяжкой.
Котел специально спроектирован для присоединения к дымоходу и воздуховоду коаксиальной трубой. Возможно также использование раздельных труб при помощи разделительного комплекта. При использовании раздельных труб возможно также объединение их на конечном участке специальным коаксиальным наконечником (терминалом).
Рисунок
Для гарантии наибольшей безопасности при работе котла необходимо, чтобы дымоотводящие трубы были надежно прикреплены к стене.
...коаксиальный дымоход (концентрический).
Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также присоединяться к общему дымоходу (LAS - система).
90 ° коаксиальный изгиб позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться на 360 °. Кроме того, он может использоваться в качестве дополнительного в сочетании с коаксиальной трубой или с 45 ° изгибом.
Если выход дымохода расположен снаружи, воздуховод должен выступать из стены не менее чем на 18 мм с тем, чтобы на него герметично установить алюминиевую погодную насадку во избежание попадания воды.
Обеспечьте наклон трубы в сторону улицы - 1 см на каждый метр ее длины.
90 ° изгиб сокращает возможную полную длину трубы на 1 м. 45 ° изгиб сокращает возможную полную длину трубы на 0,5 м.

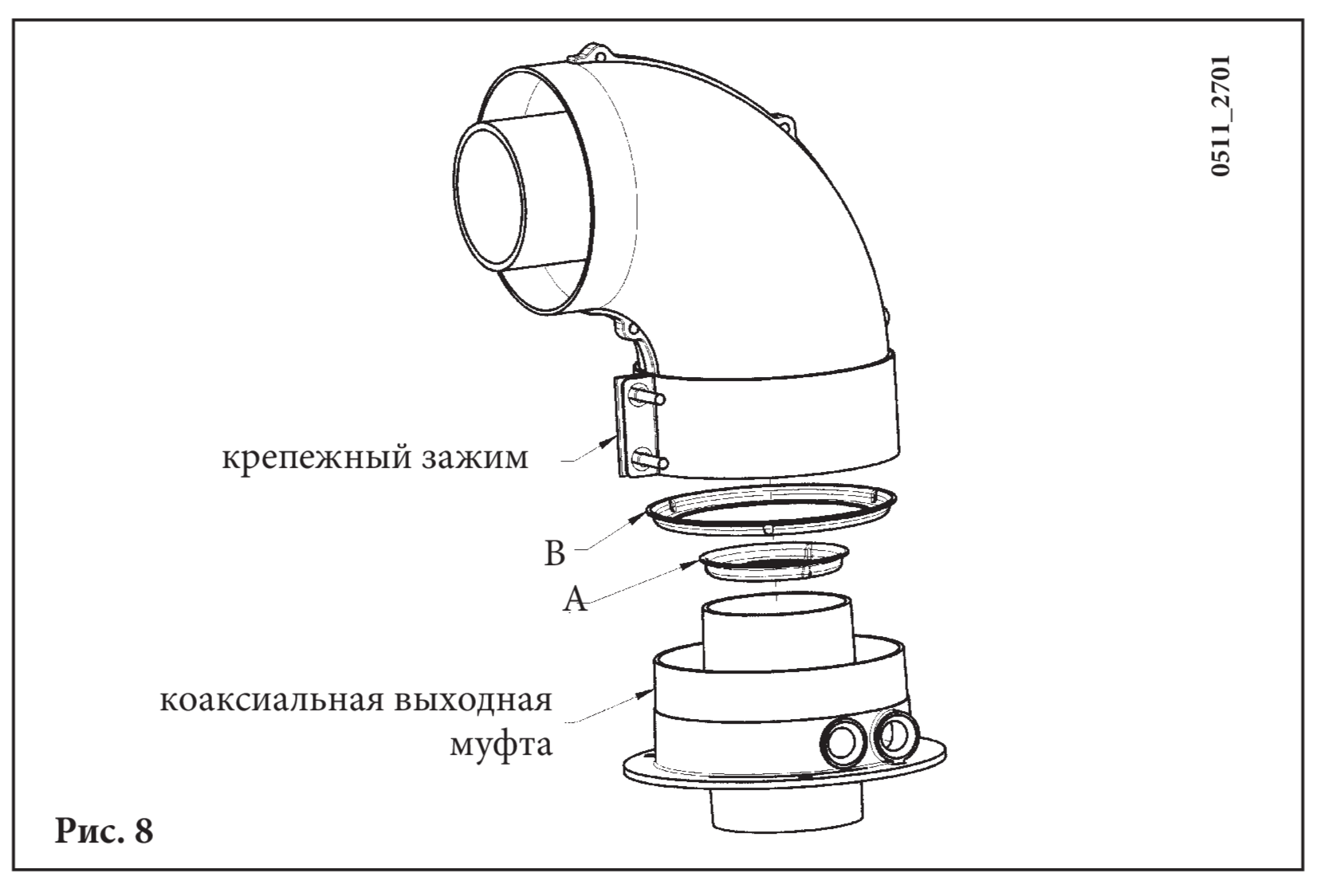

Применение диафрагм
Модель котла | 240 Fi |
Длина, м | 0 м - 1 м |
ДИАФРАГМУ на ВОЗДУХОВОДЕ (В) | ДА |
ДИАФРАГМУ на ДЫМОХОДЕ (А) | ДА |
Применение диафрагм
Модель котла | 240 Fi |
Длина, м | 1 м - 2 м |
ДИАФРАГМУ на ВОЗДУХОВОДЕ (В) | ДА |
ДИАФРАГМУ на ДЫМОХОДЕ (А) | НЕТ |
Применение диафрагм
Модель котла | 240 Fi |
Длина, м | 2 м - 5 м |
ДИАФРАГМУ на ВОЗДУХОВОДЕ (В) | НЕТ |
ДИАФРАГМУ на ДЫМОХОДЕ (А) | НЕТ |
Применение диафрагм
Модель котла | 280 Fi |
Длина, м | 0 м - 1 м |
ДИАФРАГМУ на ВОЗДУХОВОДЕ (В) | НЕТ |
ДИАФРАГМУ на ДЫМОХОДЕ (А) | ДА |
Применение диафрагм
Модель котла | 310 Fi |
Длина, м | 1 м - 2 м |
ДИАФРАГМУ на ВОЗДУХОВОДЕ (В) | ДА |
ДИАФРАГМУ на ДЫМОХОДЕ (А) | НЕТ |
Применение диафрагм
Модель котла | 1.310 Fi |
Длина, м | 2 м - 4 м |
ДИАФРАГМУ на ВОЗДУХОВОДЕ (В) | НЕТ |
ДИАФРАГМУ на ДЫМОХОДЕ (А) | НЕТ |
Первое колено 90° не учитывать при подсчете максимально допустимой длины.
ВАРИАНТЫ ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА
Рисунок

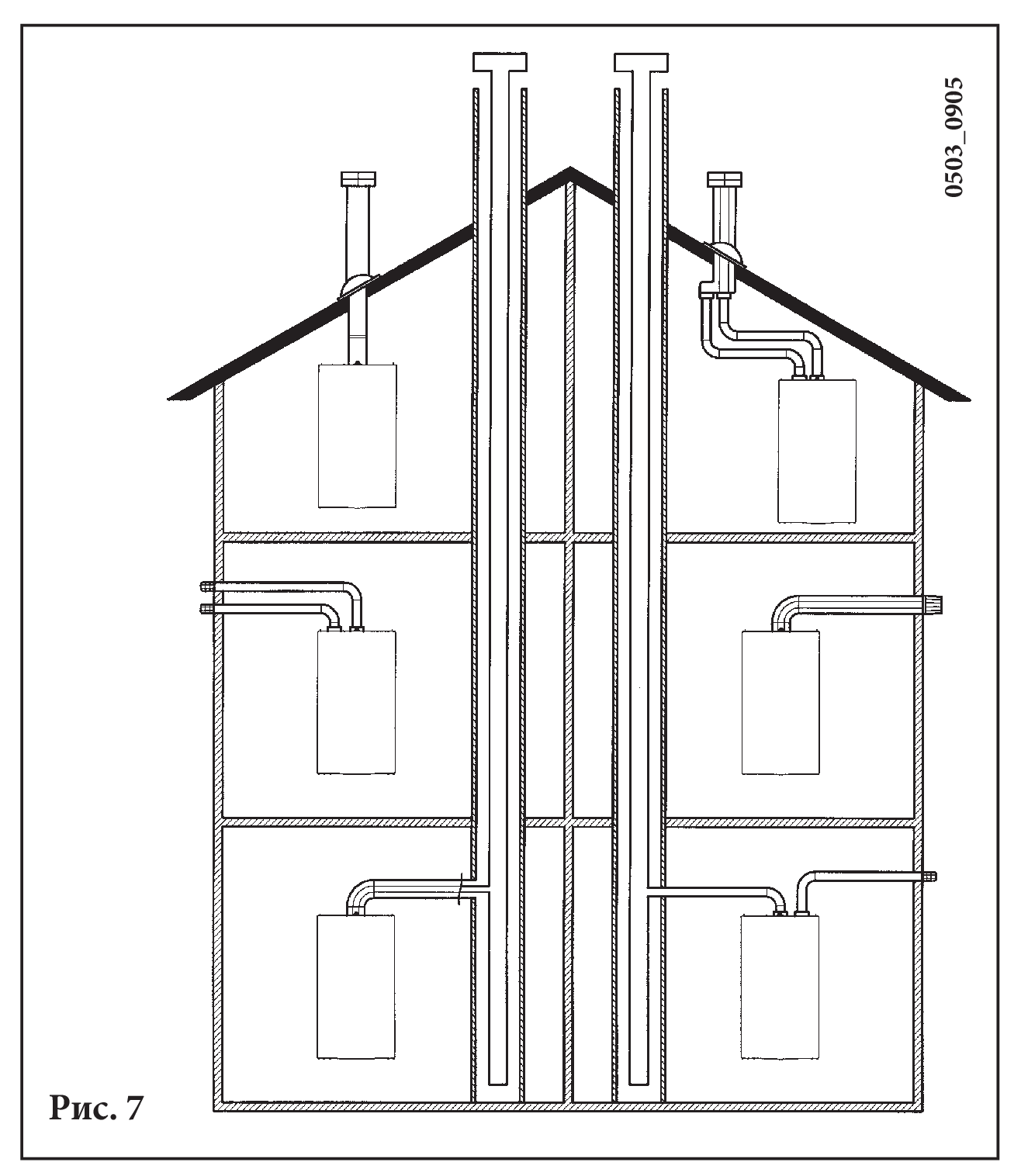

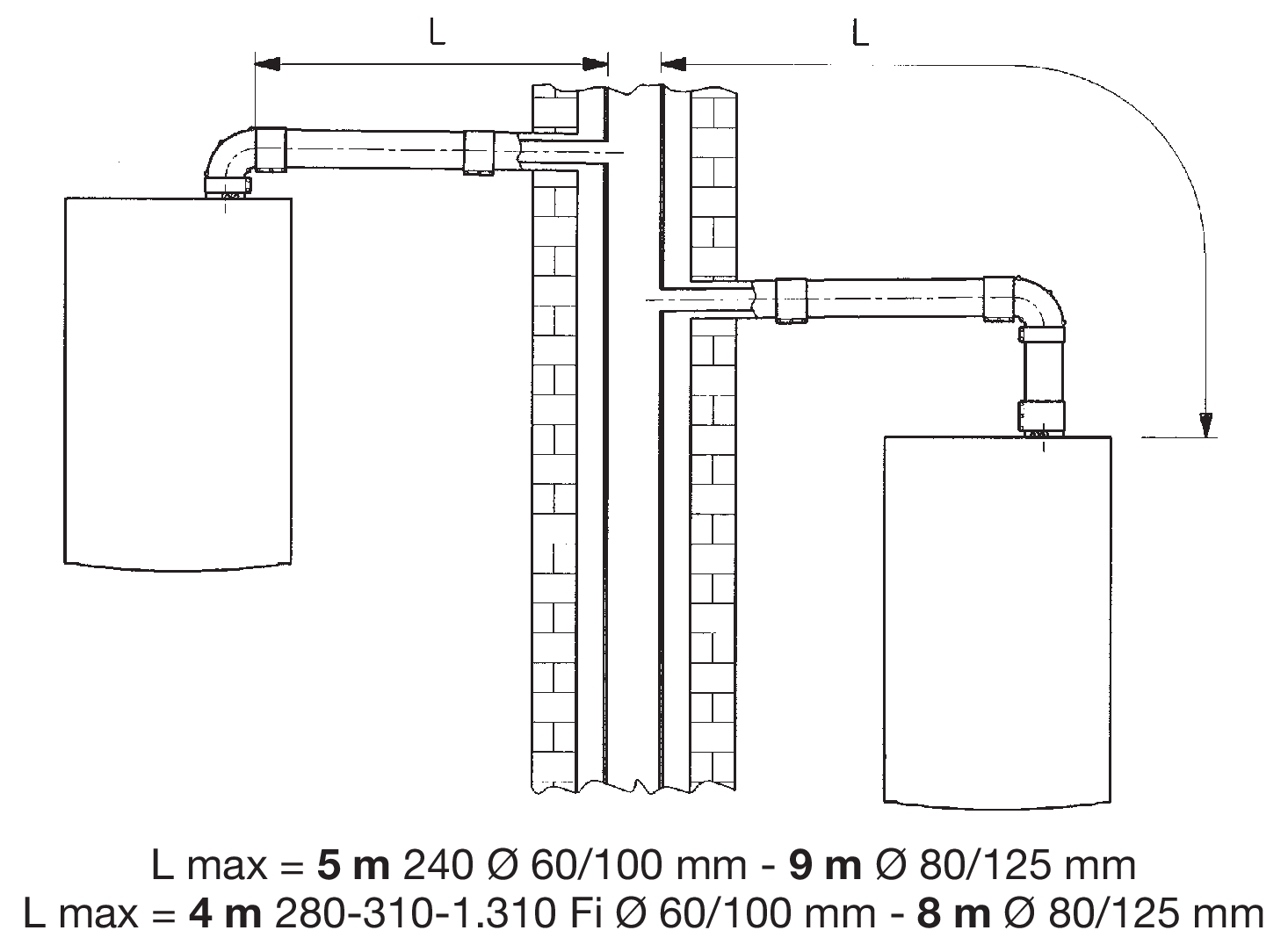

ВАРИАНТЫ УСТАНОВКИ ПРИ ПРИСОЕДИНЕНИИ К ОБЩЕМУ ДЫМОХОДУ (LAS - СИСТЕМА)
Рисунок

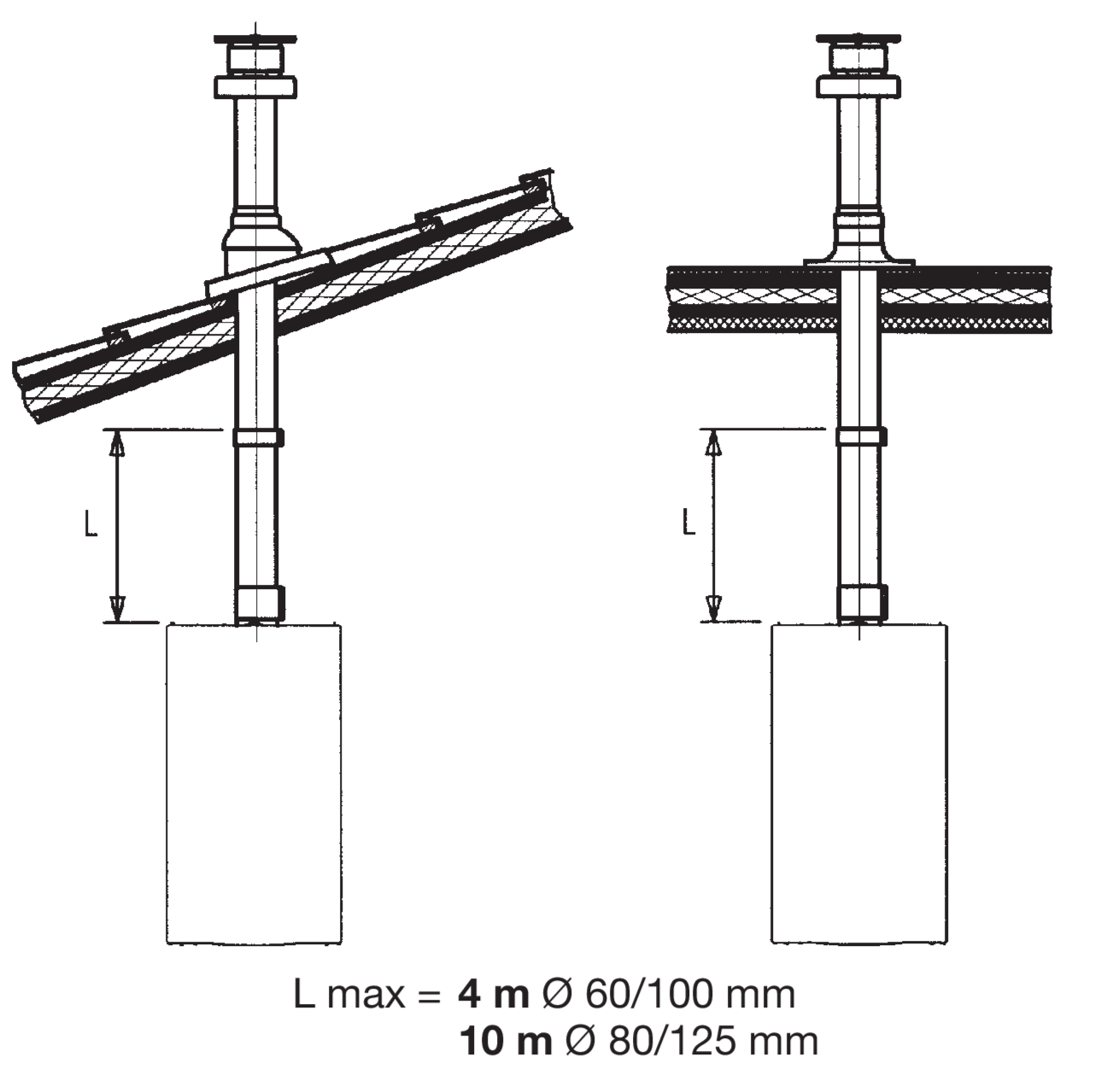

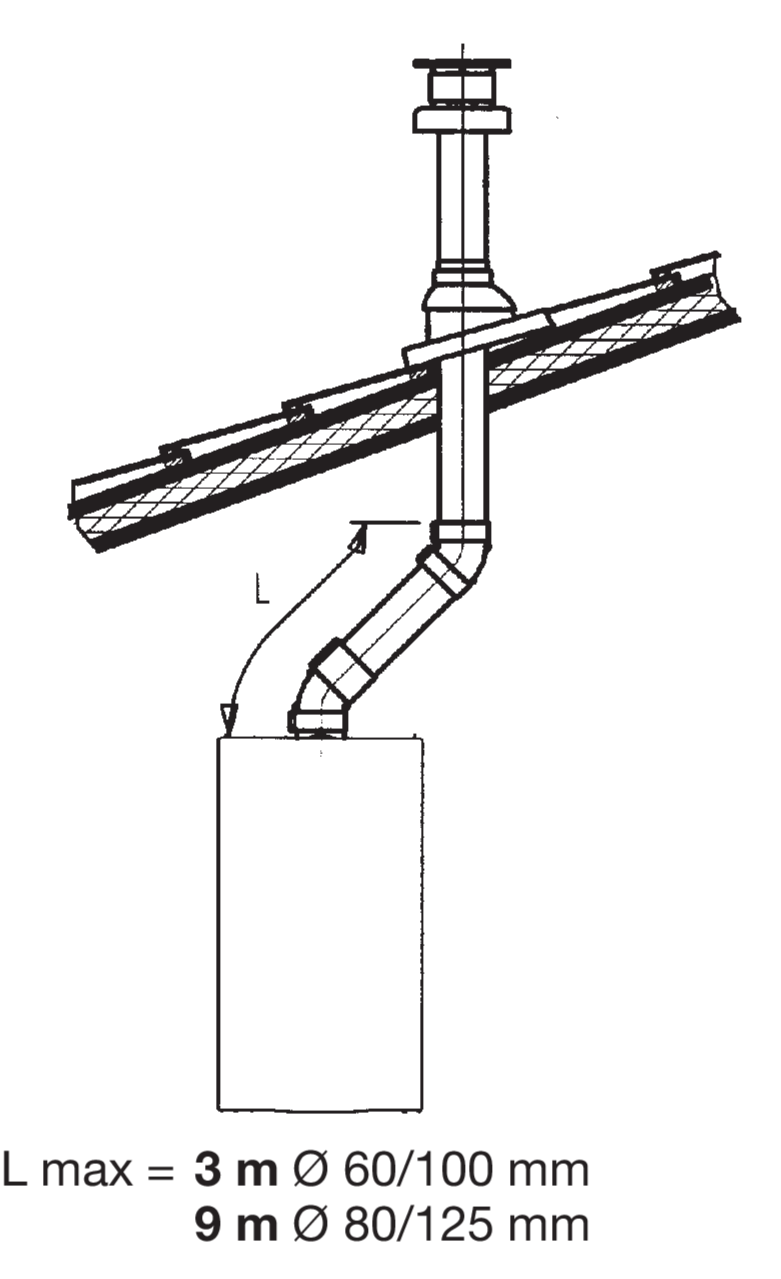

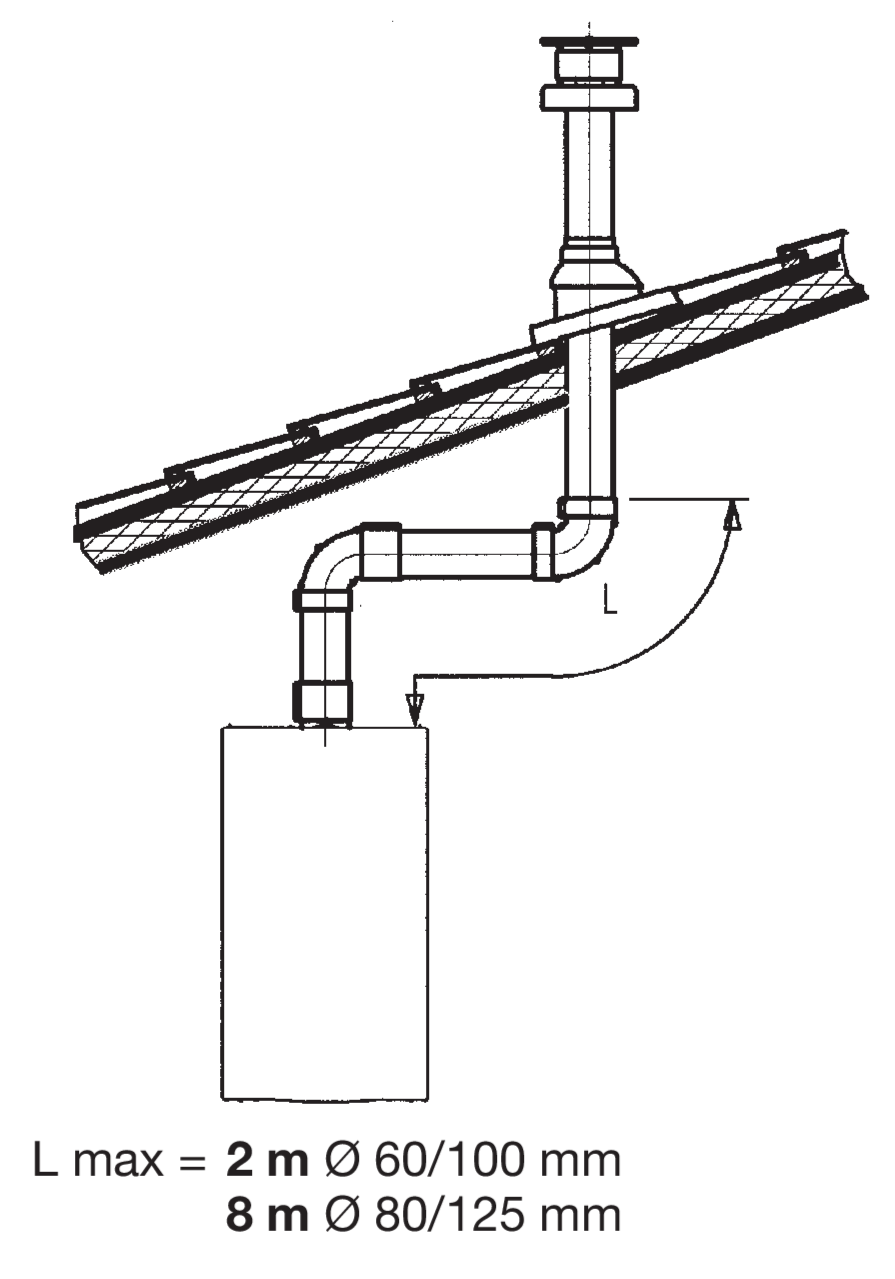

ВАРИАНТЫ ВЕРТИКАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА
Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию). Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических сведениях. 0611_2101
Рисунок
Рисунок
Рисунок
... СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ.
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход. Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход. Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода; последний можно разместить слева или справа от дымоходного переходника в зависимости от требований установки. Переходник для воздуховода закрепите винтами с плотнителями, вынутыми ранее из дымового колпака.
Имеющуюся диафрагму следует удалить в следующих случаях:
Применение диафрагм
Модель котла | 240 Fi |
(L1 L2) | 0 м - 4 м |
Положение регулятора | 3 |
Использовать ДИАФРАГМУ на ДЫМОХОДЕ (А) | Да |
Содержание CO2, % (Метан G.20) | 6,4 % |
Содержание CO2, % (Бутан G.31) | 7,3 % |
Применение диафрагм
Модель котла | 240 Fi |
(L1 L2) | 4 м - 15 м |
Положение регулятора | 1 |
Использовать ДИАФРАГМУ на ДЫМОХОДЕ (А) | Нет |
Содержание CO2, % (Метан G.20) | 6,4 % |
Содержание CO2, % (Бутан G.31) | 7,3 % |
Применение диафрагм
Модель котла | 240 Fi |
(L1 L2) | 15 м - 25 м |
Положение регулятора | 2 |
Использовать ДИАФРАГМУ на ДЫМОХОДЕ (А) | Нет |
Содержание CO2, % (Метан G.20) | 6,4 % |
Содержание CO2, % (Бутан G.31) | 7,3 % |
Применение диафрагм
Модель котла | 240 Fi |
(L1 L2) | 25 м - 40 м |
Положение регулятора | 3 |
Использовать ДИАФРАГМУ на ДЫМОХОДЕ (А) | Нет |
Содержание CO2, % (Метан G.20) | 6,4 % |
Содержание CO2, % (Бутан G.31) | 7,3 % |
Применение диафрагм
Модель котла | 280 Fi |
(L1 L2) | 0 м - 2 м |
Положение регулятора | 1 |
Использовать ДИАФРАГМУ на ДЫМОХОДЕ (А) | Нет |
Содержание CO2, % (Метан G.20) | 7,4 % |
Содержание CO2, % (Бутан G.31) | 8,4 % |
Применение диафрагм
Модель котла | 310 Fi |
(L1 L2) | 2 м - 8 м |
Положение регулятора | 2 |
Использовать ДИАФРАГМУ на ДЫМОХОДЕ (А) | Нет |
Содержание CO2, % (Метан G.20) | 7,4 % |
Содержание CO2, % (Бутан G.31) | 8,4 % |
Применение диафрагм
Модель котла | 1.310 Fi |
(L1 L2) | 8 м - 25 м |
Положение регулятора | 3 |
Использовать ДИАФРАГМУ на ДЫМОХОДЕ (А) | Нет |
Содержание CO2, % (Метан G.20) | 7,4 % |
Содержание CO2, % (Бутан G.31) | 8,4 % |
Первое колено 90 ° не учитывать при подсчете максимально допустимой длины.
Cotul de 90 ° permite racordarea centralei la conducta de evacuare-admisie indiferent de direcţie, deoarece poate fi rotit la 360 °. În plus,poate fi utilizat şi ca un cot suplimentar, alături de conductă sau de un cot de 45 °.
• Колено 90 ° сокращает максимально возможную длину труб на 0,5 м.
• Колено 45 ° сокращает максимально возможную длину труб на 0,25 м.

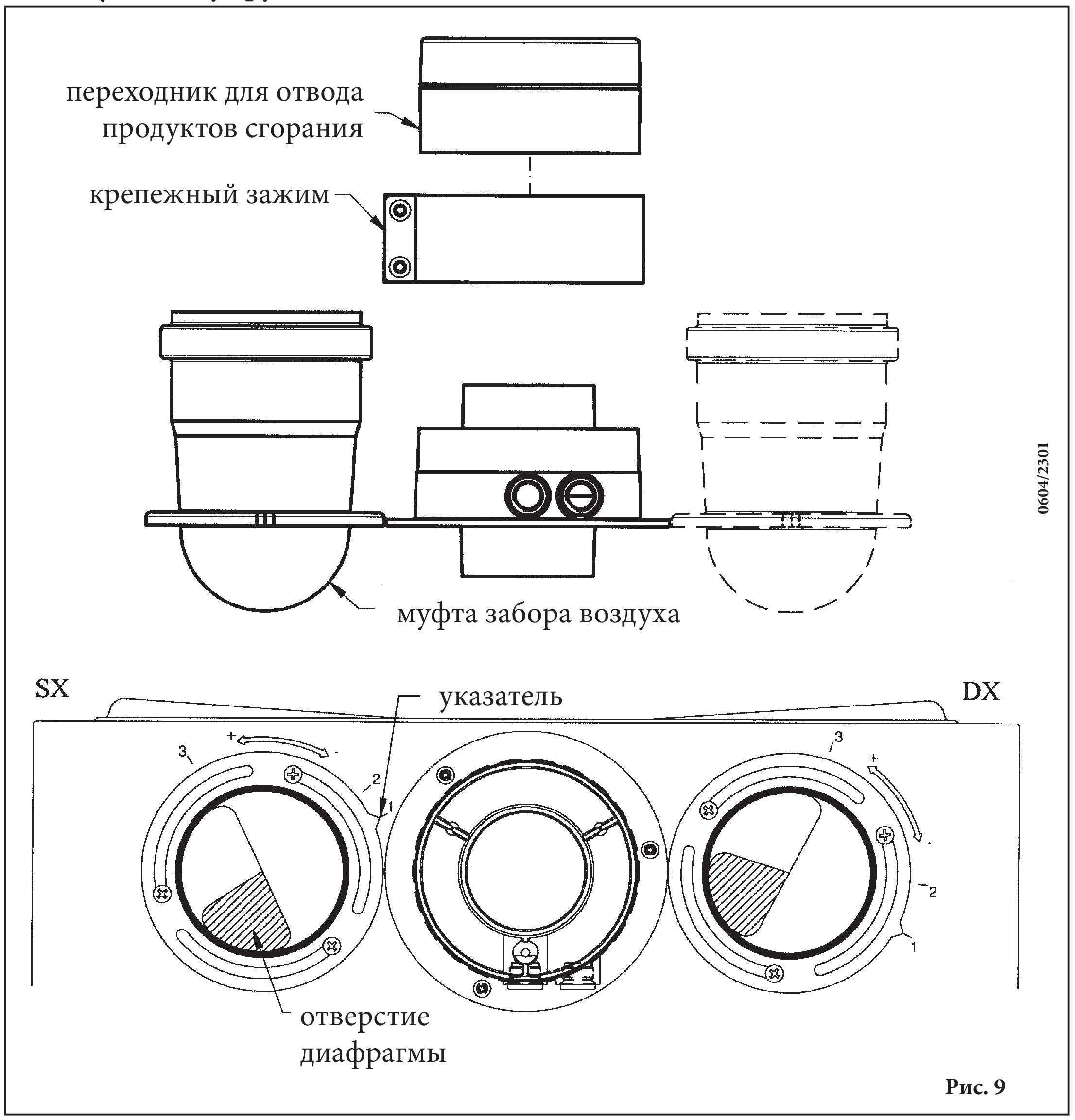

• Регулировка проема в трубе забора воздуха
Рисунок
Данная настройка нужна для оптимизации производительности котла и параметров сгорания. Муфту забора воздуха можно установить слева или справа от дымохода; ее можно поворачивать для регулировки потока воздуха в зависимости от суммарной длины воздуховода и дымохода.
Для уменьшения потока воздуха поверните муфту по часовой стрелке, для увеличения потока воздуха поворачивайте ее в обратную сторону.
Для оптимальной настройки можно использовать анализатор продуктов сгорания, измеряющий содержание СО2 в продуктах сгорания при максимальной мощности. Если содержание СО2 низкое, подачу воздуха постепенно регулируют, добиваясь содержания СО2 , приведенного в таблице.
Для правильного подключения и использования анализатора воспользуйтесь прилагаемым к нему руководством.

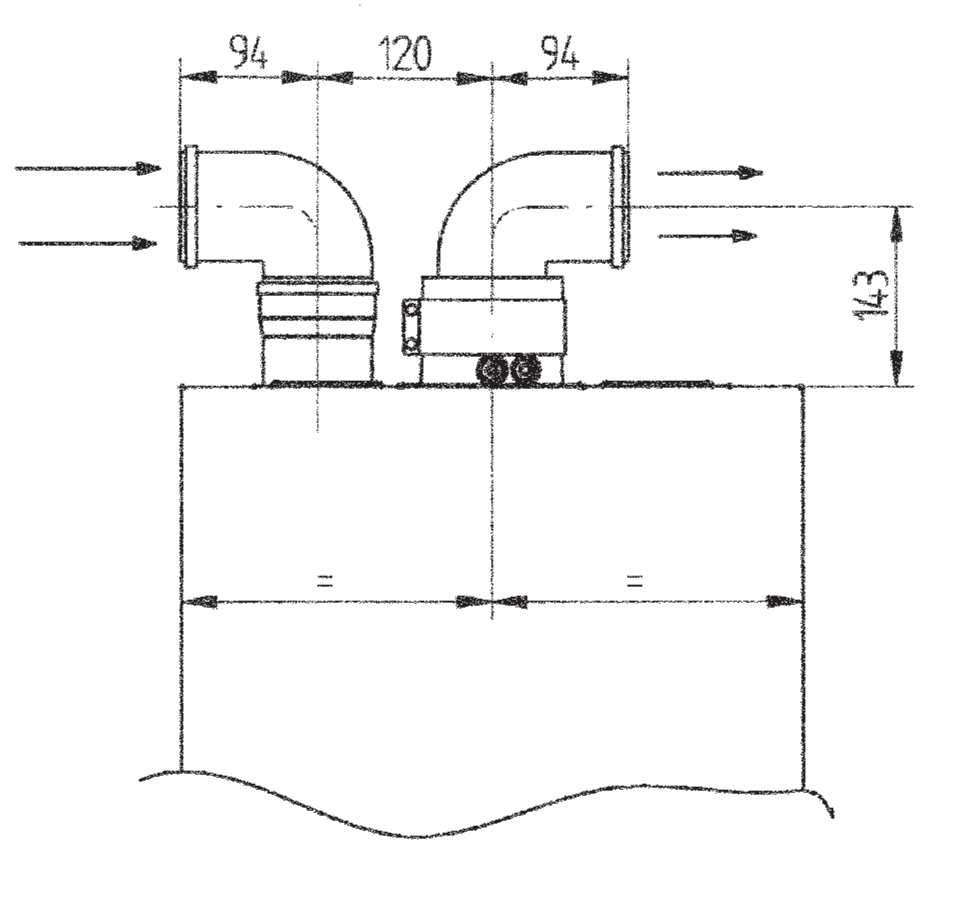

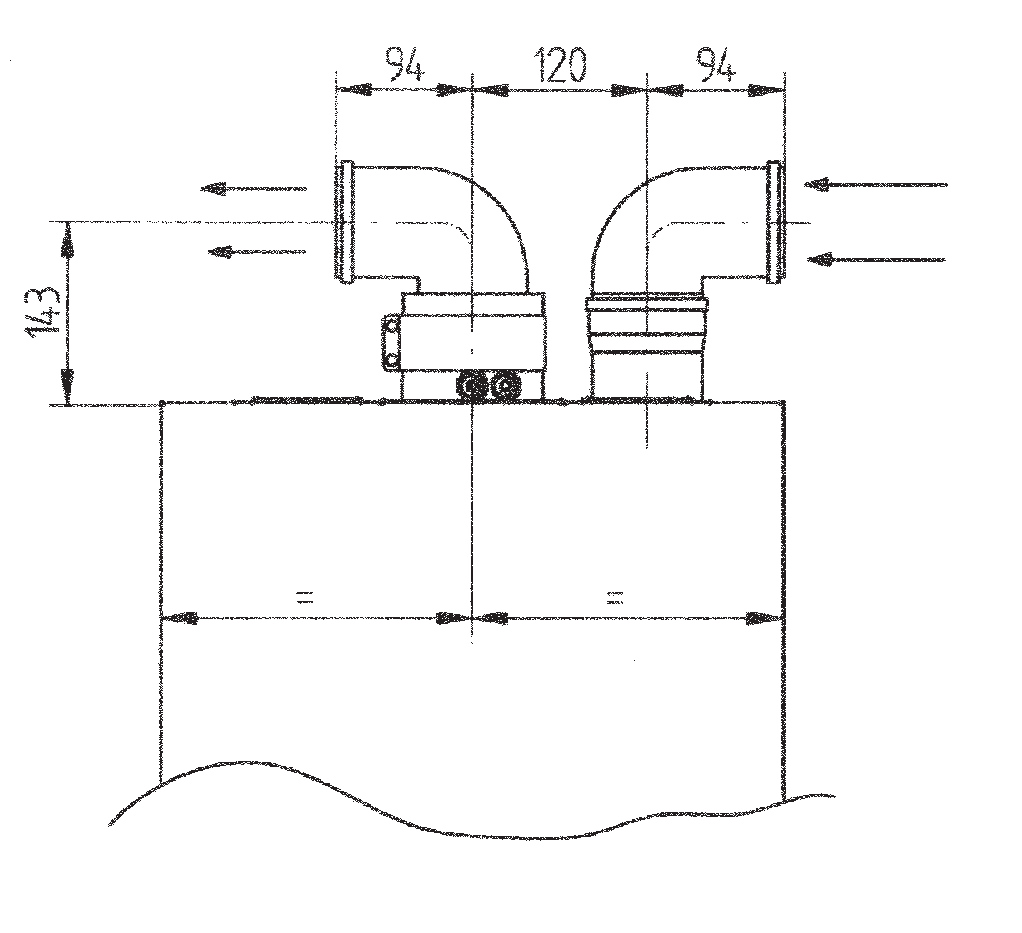

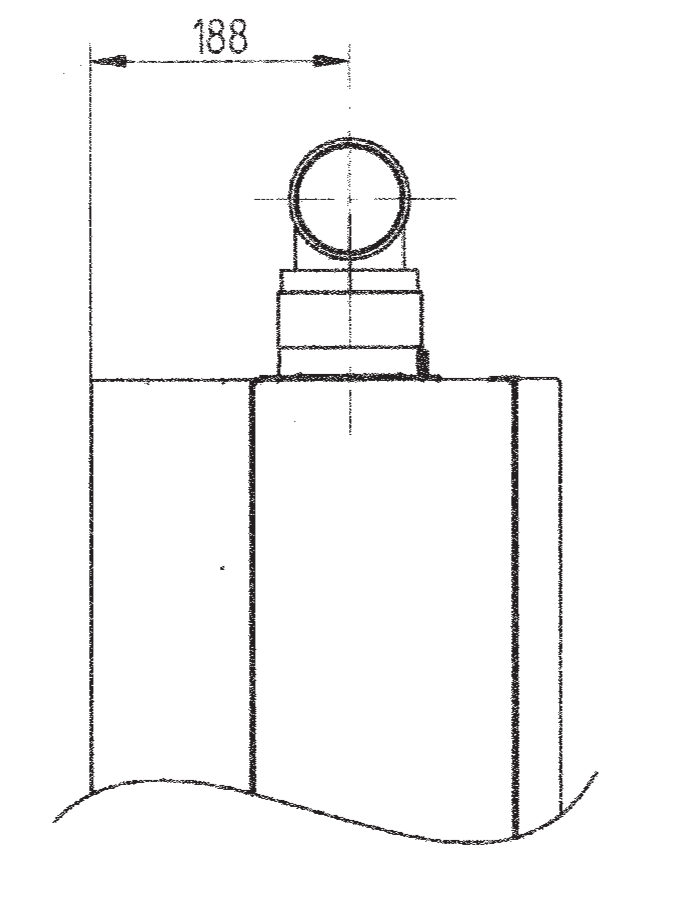

ГАБАРИТНЫЕ РАЗМЕРЫ СИСТЕМЫ ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ
Рисунок
Рисунок
Рисунок

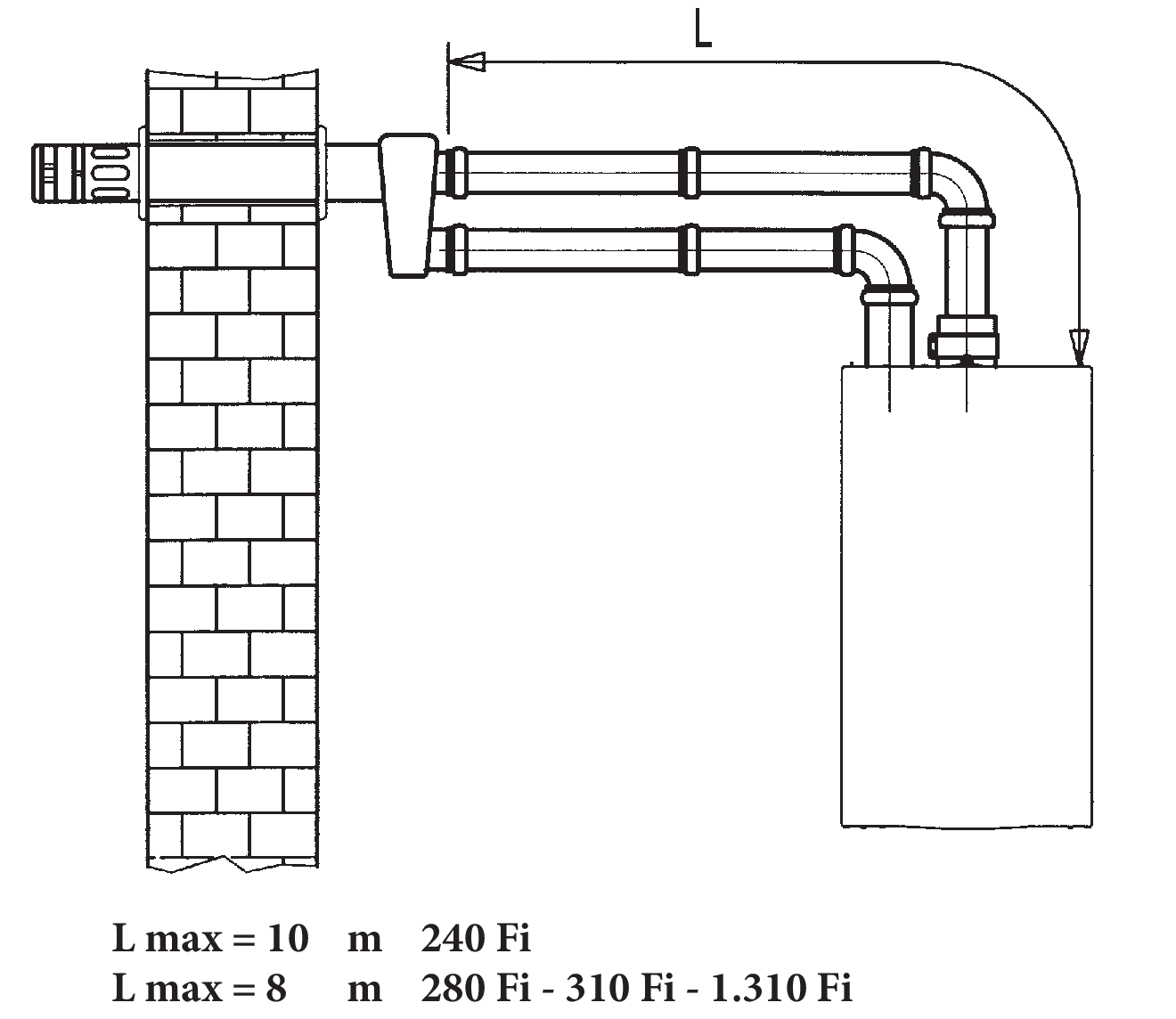

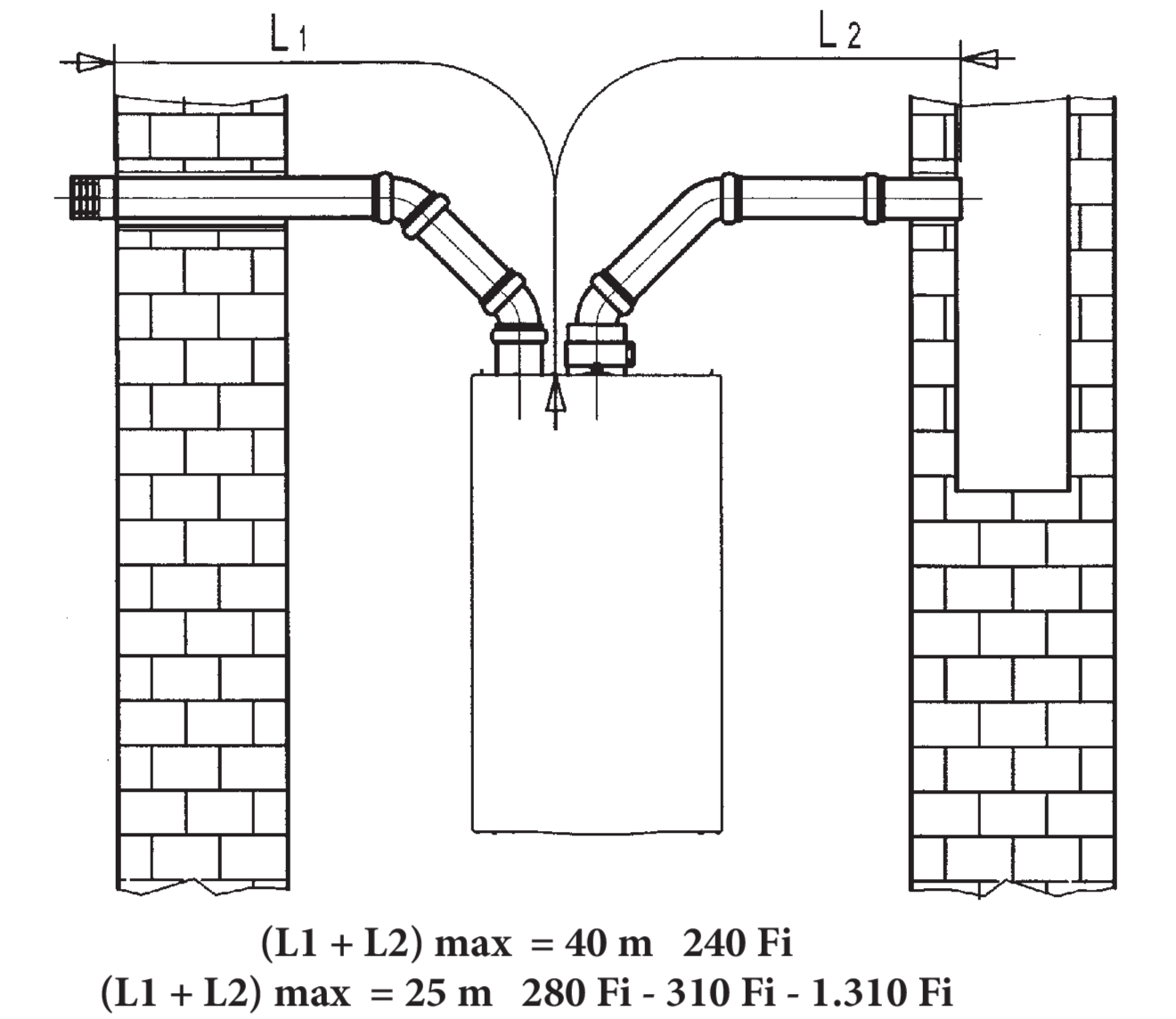

ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ГОРИЗОНТАЛЬНЫМИ НАКОНЕЧНИКАМИ
Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1 см на каждый метр длины.
При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону котла.
Рисунок
Рисунок
При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не должны находиться на противоположных сторонах здания
Общая длина труб притока воздуха не должна превышать 10 м. При длине дымохода более 6м комплект для сбора конденсата (поставляется дополнительно) должен монтироваться в непосредственной близости от котла.

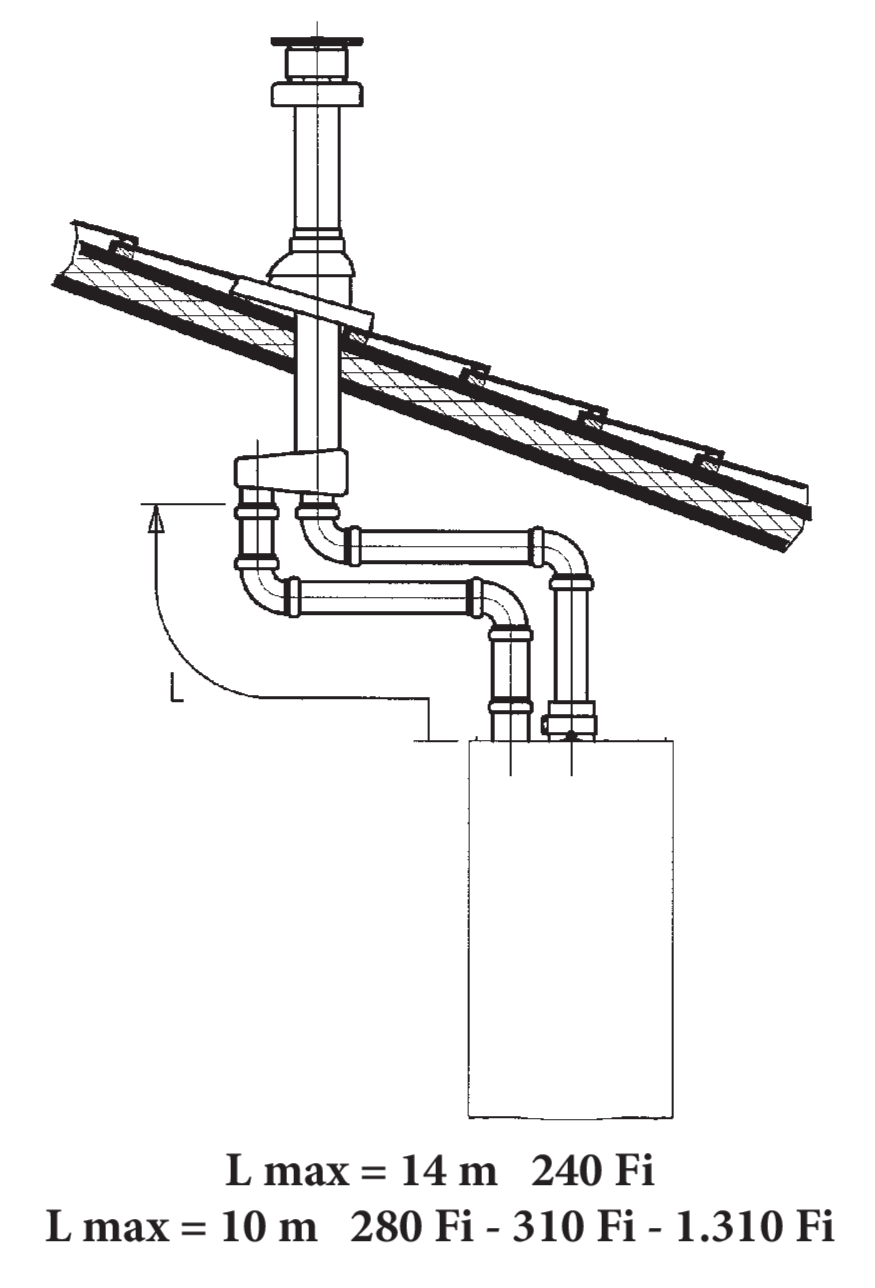

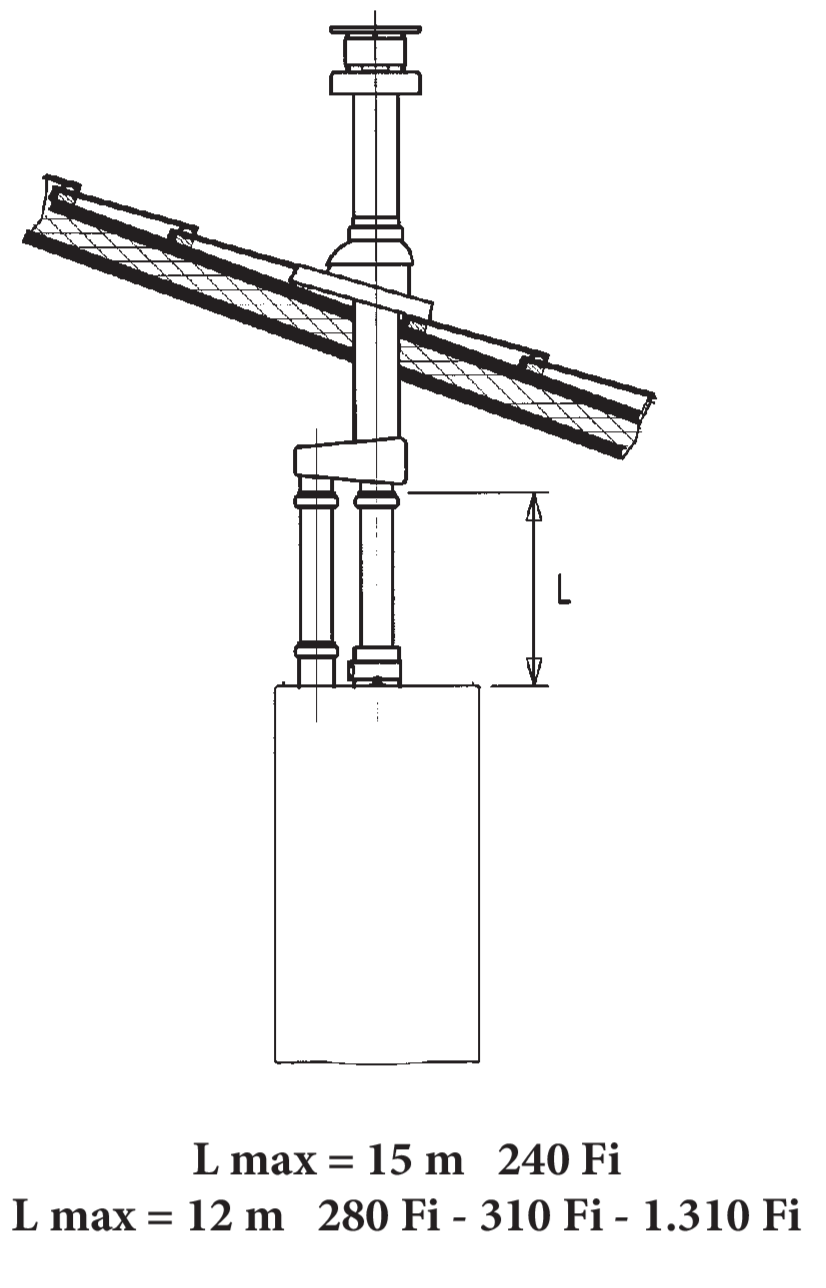

ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ВЕРТИКАЛЬНЫМИ НАКОНЕЧНИКАМИ
Рисунок
Рисунок
При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в месте прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.
