Схемы электрических соединений

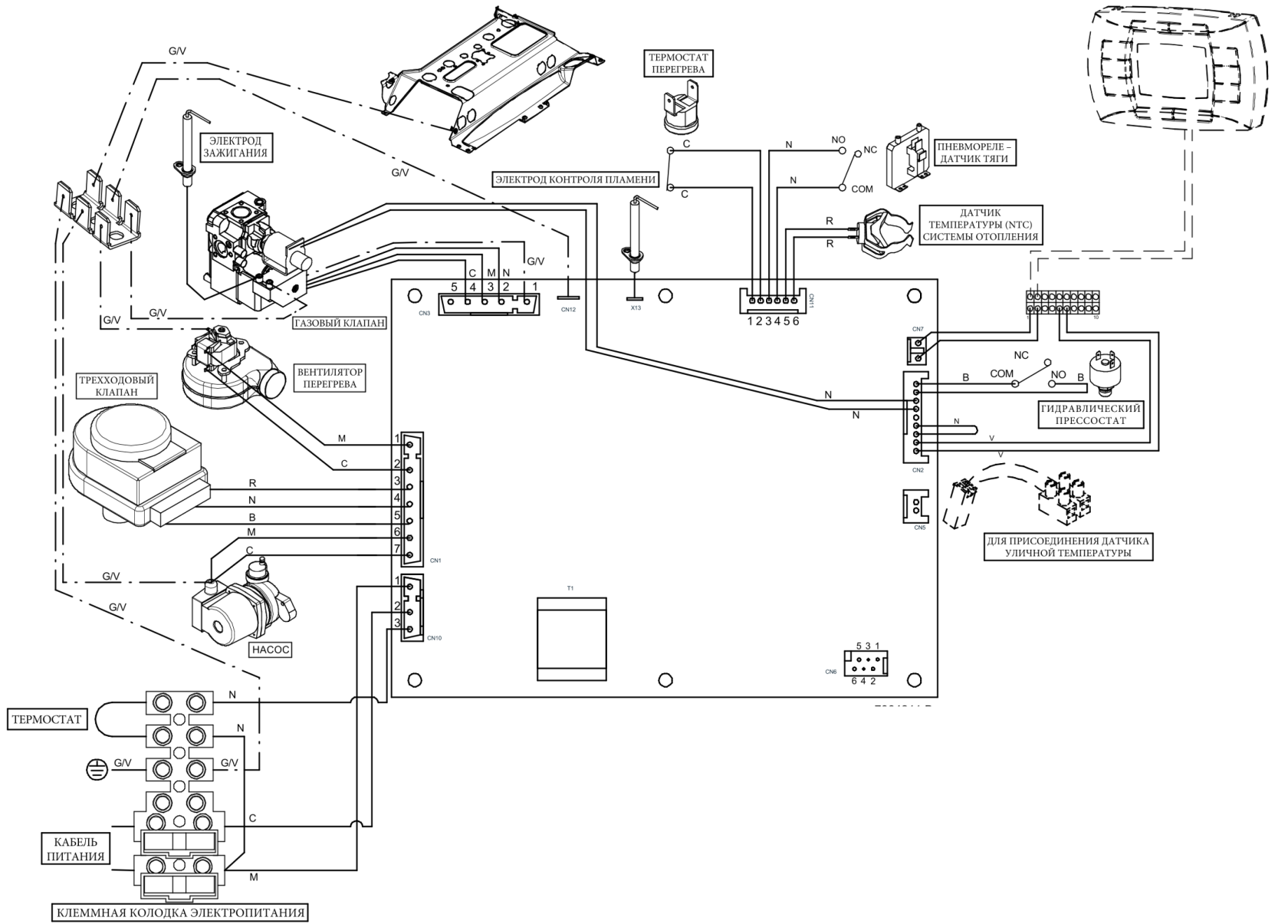

Рисунок 33.1 – 240 Fi – 280 Fi – 310 Fi
ЦВЕТ ПРОВОДОВ:
C= голубой
M= коричневый
N= черный
R= красный
G/V= желтый/зеленый
B= белый
V= зеленый

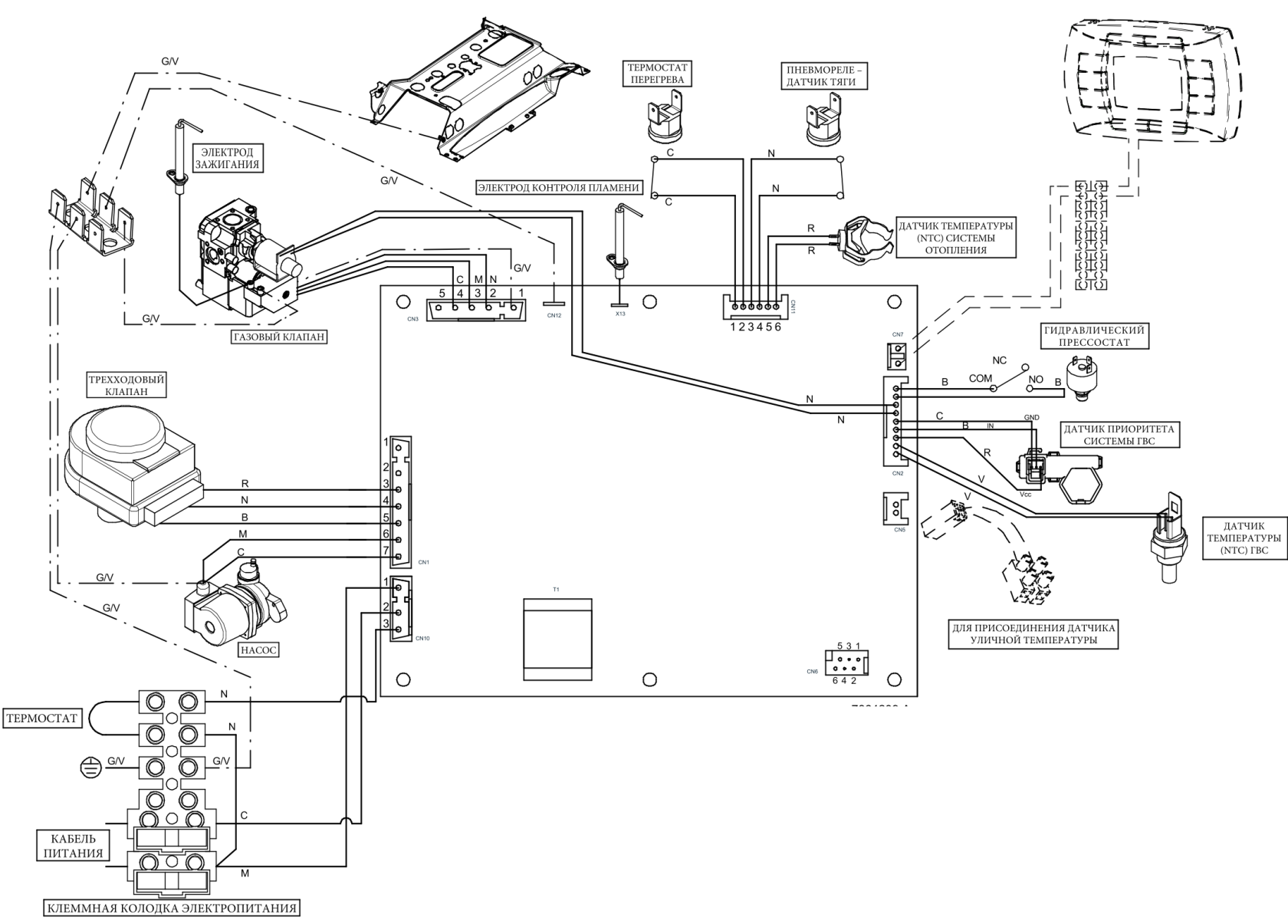

Рисунок 33.2 - 1.310 Fi
ЦВЕТ ПРОВОДОВ:
C= голубой
M= коричневый
N= черный
R= красный
G/V= желтый/зеленый
B= белый
V= зеленый

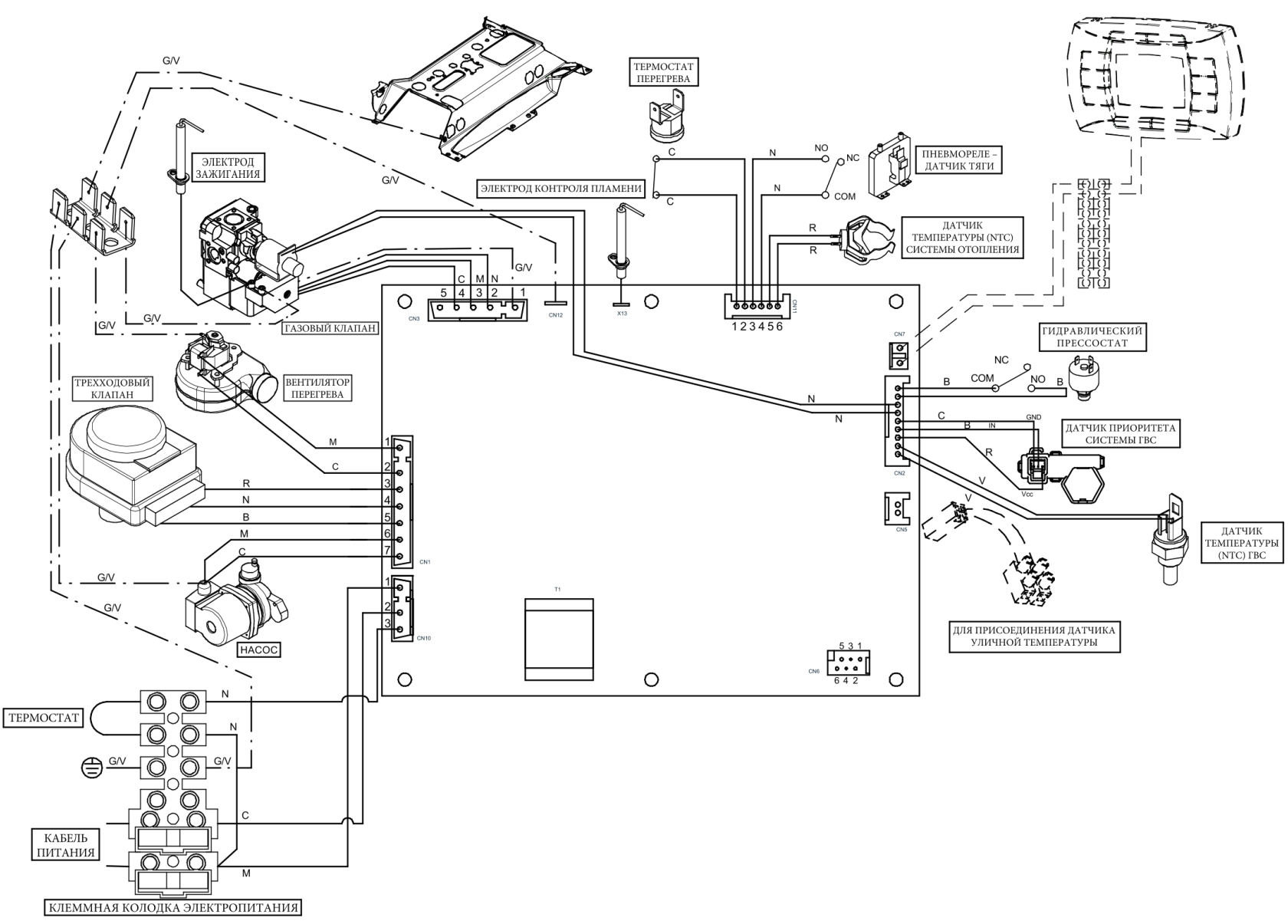

Рисунок 33.3 - 240i
ЦВЕТ ПРОВОДОВ:
C= голубой
M= коричневый
N= черный
R= красный
G/V= желтый/зеленый
B= белый
V= зеленый
