Электрическое подключение зонального оборудования

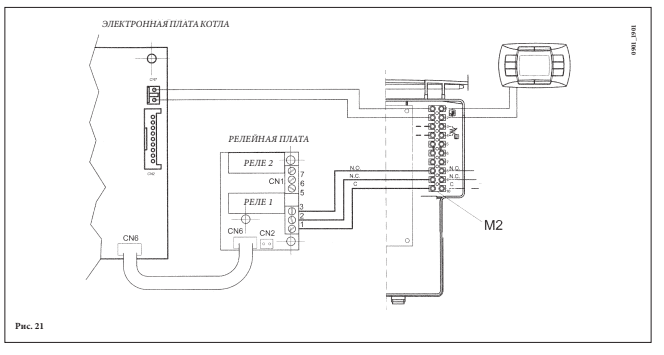

28.1 ПОДКЛЮЧЕНИЕ РЕЛЕЙНОЙ ПЛАТЫ (ПОСТАВЛЯЕТСЯ ОТДЕЛЬНО)
Релейная плата не входит в комплект поставки котла и заказывается отдельно. Присоедините клеммы 1-2-3 разъема CN1 релейной платы к клеммам 10-9-8 клеммной колодки М2 котла (см. рис. 21).
Рисунок

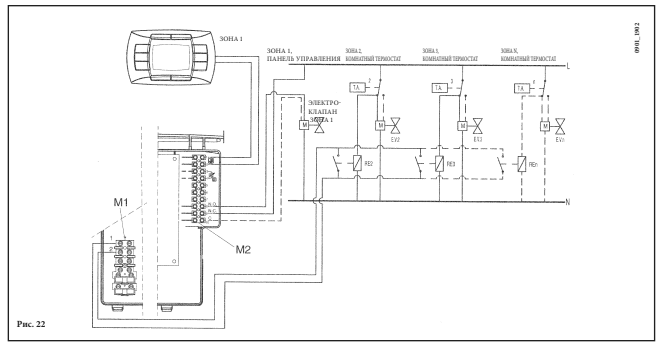

28.2 ПОДКЛЮЧЕНИЕ ЗОНАЛЬНОГО ОБОРУДОВАНИЯ
Электрические контакты зон, не контролируемых дистанционной панелью управления, должны быть запараллелены и подсоединены к клеммам 1-2 «ТА» клеммной колодки М1. Снимите перемычку. Зона, контролируемая дистанционной панелью управления, управляется электрическим клапаном зоны 1, как показано на рис.22.
Рисунок
