Присоединение внешнего бойлера

К данным котлам может быть присоединен накопительный бойлер для горячей воды. Подсоедините трубы к котлу как показано на рис. 18. Подключите датчик температуры (NTC) приоритета ГВС к контактам 5-6 клеммной колодки М2 после снятия присутствующего теплового элемента. Установите датчик NTC в колбу внутри бойлера. Установите температуру бытовой горячей воды (35...65 °С) с помощью кнопок image.png

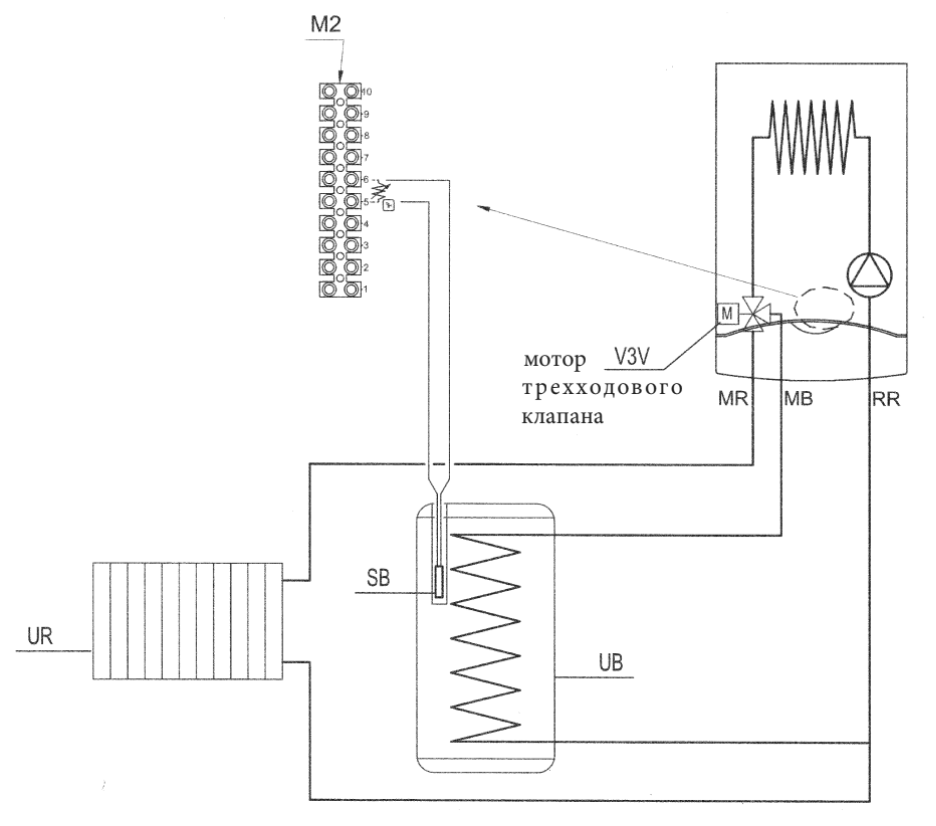

Рисунок



Условные обозначения

UB – бойлер

UR – система центрального отопления

М – мотор трехходового клапана

M2 – клеммная колодка

SB – датчик приоритета для контура ГВС

MR – вход в систему отопления

MB – вход в систему ГВС

RR – возврат из систем отопления / ГВС

Проверьте, чтобы параметр F03 = 5 (раздел 20).
