Электрическое присоединение дистанционного управления (заказывается отдельно)
Дистанционное управление не входит в комплект поставки котла и заказывается отдельно.

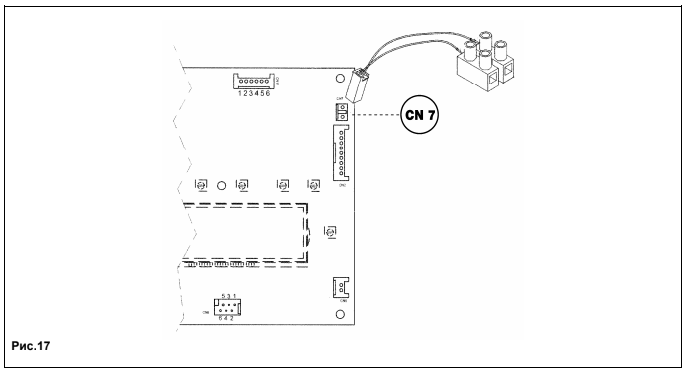

Открыть приборный щиток электронной платы и присоединить провод (поставляется вместе с двухполюсной клеммной колодкой) к коннектору CN7 электронной платы котла. Присоединить контакты дистанционного управления к двухполюсной клеммной колодке (Рис.17).
