Присоединение зонального оборудования
Электрические контакты зон, не контролируемых дистанционным управлением, должны быть запараллелены и подсоединены к клеммам 1-2 «ТА» клеммной колодки М1.
Существующая перемычка должна быть удалена.

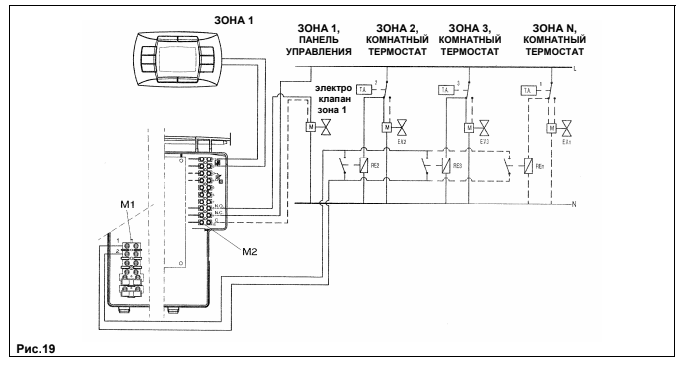

Зона, контролируемая с помощью дистанционного управления, управляется электрическим клапаном зоны 1, как показано на рис.19.
Присоединение зонального оборудования
Проверьте, чтобы параметр F04 = 2 (как установлено на заводе - глава 21)
