HSB435453000

LUNA HT 1.450 (HSB43545300)

HSB43545300

Модель снята с производства

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
417615380CONDENSE SIPHON PLUG ASSEMBLYЗаглушка сифона с прокладкой0Где купитьB515-
2761340440 Скачать CAPTIVE NUT - LARGE - 10PCSзажим для крепления винта (УПАКОВКА - 10 шт)5.41Где купить-
15106510REAR SUPPORTрейка крепежная задняя29.81Где купитьB640-
3655106530 Скачать LOWER SUPPORTнижняя поперечная планка12.91Где купить-
75107950OUTERCASE BRACKETСкоба крепежная передняя8.82Где купить-
125108690 СкачатьPLATE BLANKINGзаглушка отверстия всасывания воздуха3.31Где купитьСкачать
1475109720FONDO CALDAIA -ACCUMULO-Панель нижняя0Где купитьB6405116500-
55114030UPPER BAR NUVOLA HT330рейка крепежная верхняя32.49Где купить-
65114580CONNECTIONS SUPPORTСкоба крепежная нижняя6.8Где купить-

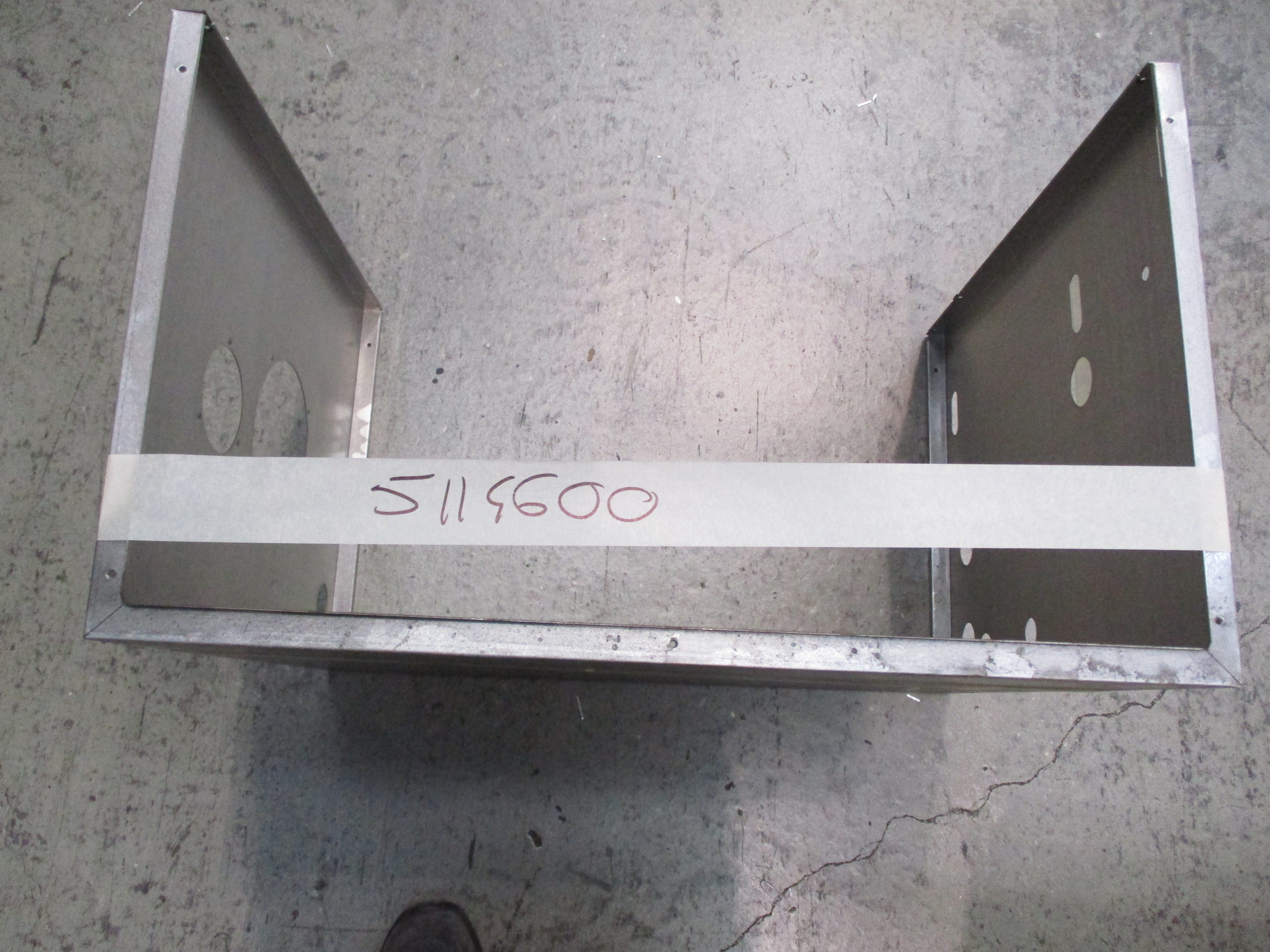

275114600 СкачатьSEALED CHAMBER ASSYэлемент камеры сгорания71.57Где купить-
265114610SEALED CHAMBER LATERAL PANELкамера сгорания29.49Где купитьСкачать
6755114730 СкачатьPRIMARY EXCHANGER FIXING CLIPSклипсы фиксации трубки в теплообменнике6.8Где купить-
405115590 СкачатьSURROUND-SIGHT GLASSРамка стекла смотрового4.99Где купить-
15116480SUPPORT FRAMEрейка крепежная задняя29.81Где купитьB641Скачать
1475116500 СкачатьLOWER PANEL OUTERCASEсоединительная панель42.08Где купитьB641Скачать
395203930 Скачать VIEWING WINDOWСтекло смотровое6.05Где купитьСкачать
3815209830 Скачать CONTROL BOX'S PINстержень d=8 панели управления0.75Где купить-
1375211780 Скачать CONNECTING ELEMENTсоединительный элемент газового клапана13.82Где купитьСкачать
6825211800 СкачатьFLAME INSPECTIONСтекло смотровое2.84Где купить-
4435212090 СкачатьSUPPORT OVERHEAT FLUE STATФуторка датчика температуры продуктов сгорания13.2Где купитьB950-
4085212650COMB. CHAMB. UPPER COVERкрышка камеры сгорания верхняя0Где купитьB508YES-
6995212680INLET ELEMENTэлемент входной49.43Где купить-
7005212690OUTLET ELEMENTэлемент выходной45.68Где купить-
1345212740INJECTOR D.8,5 WH50инжектор d=8,54.41Где купитьСкачать
7015212780 СкачатьGASKET D.6Шнур изоляционный D6X615 мм2.12Где купитьСкачать
4085213560 СкачатьCOMBUSTION CHAMBER UPPER COVERКрышка камеры сгорания передняя31.03Где купитьB509-
3805400620 Скачать O-RING 4,47 x 1,78 - 10PCSУплотнение кольцевое 4,47X1,78 (УПАКОВКА - 10 шт)5.83Где купитьСкачать
385401610 Скачать VIEWING WINDOW GASKETУплотнение стекла смотрового2.83Где купитьСкачать
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.32Где купитьСкачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)3.24Где купитьСкачать
1325402830 Скачать WASHER - SENSOR SEALING - 10PCSУплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)3.8Где купитьСкачать
1675405340 Скачать FUSE HOLDERдержатель плавкого предохранителя1.32Где купитьСкачать
85406720 Скачать PRESSURE SWITCH PIPEТрубка пневмореле5.93Где купитьСкачать
135407400 Скачать SUCTION CAP GASKET - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)10.45Где купитьСкачать
1535407660 Скачать PANEL - ACCESSкожух клеммной коробки4.19Где купить-
6015408560 Скачать O-RING 8,73x1,78 - 10PCSУплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт)2.04Где купитьСкачать
1915408970 Скачать WASHER - SEALING G1/2 - 10PCSУплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт)3.96Где купитьСкачать
4155409060CONDENSE SIPHON BODY ASSEMBLYСифон0Где купитьB515YES-
4115409110 Скачать FLAME SENSING ELEC.GASKETУплотнение датчика пламени0Где купитьB938710185200Скачать
6815409120 СкачатьIGNITION ELECTRODE PROTECTION CAPУплотнение0Где купитьB938710185300Скачать
4255409130FAN CONNECTION GASKETУплотнение вентилятора0Где купитьB539YES5411420-
755409240 Скачать GROMMET - PIPE ASSY D.10Уплотнение2.83Где купитьСкачать
6805409250 Скачать GROMMET-PIPE ASSY. D.15Уплотнение D=152.02Где купитьСкачать
7025409270 СкачатьAIR COLLECTOR GASKET D.70Уплотнение воздуховода D=703.56Где купитьСкачать
4285409290 Скачать GASKETУплотнение1.58Где купитьСкачать
1515409590 СкачатьCOVER ELECTRICAL BOXкожух электрической коробки18.02Где купить-
2855409600 Скачать TERMINAL BOARD COVERкрышка клеммной колодки2.89Где купить-
295410450EXCHANGER REAR INSULATIONтермоизоляционная панель задняя0Где купить1339711465600-
4345410680 СкачатьFLUE SEPARATOR ELEMENTрассекатель дыма24.11Где купитьB950-

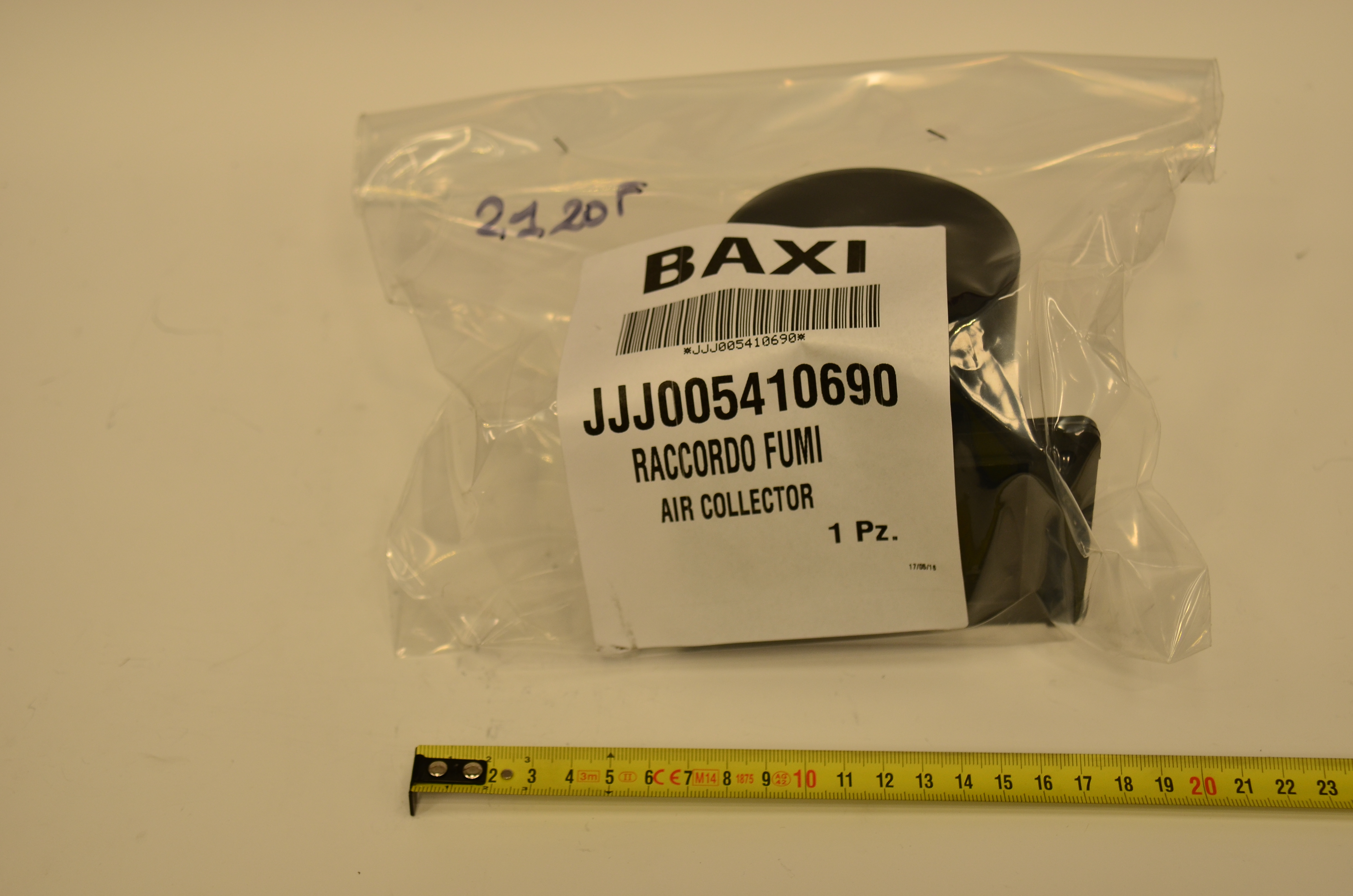

6965410690 Скачать AIR COLLECTORколлектор воздушный4.52Где купить-
6955410700 Скачать FLUE SEPARATOR GASKETУплотнение2.66Где купить-
115410710 Скачать GASKET ADAPTORУплотнение фланца2.28Где купитьСкачать
305410730 Скачать INSULATION-BURNER FLANGEТермоизоляционная панель передняя50.43Где купить-
4095410740 Скачать BURNER CONNECTION GASKETУплотнение0Где купитьC112710624300-
4455410750 СкачатьRUBBER PIPE L=1000Трубка резиновая L=10009.7Где купить-
6735410760 Скачать PVC PIPE 15X23Трубка 15X239.24Где купить-
4195410810COMBUSTION CHAMBER GASKETУплотнение камеры сгорания0Где купить1339711405000-
4325410850 Скачать FLUE SPIGOT GASKETУплотнение17Где купитьСкачать
4355410860 Скачать AIR IN TAKE GASKET D.125Уплотнение D=12517.97Где купить-
495410880 СкачатьFLUE TEST CAPКолпачок втулки фланца дымохода10.29Где купить-

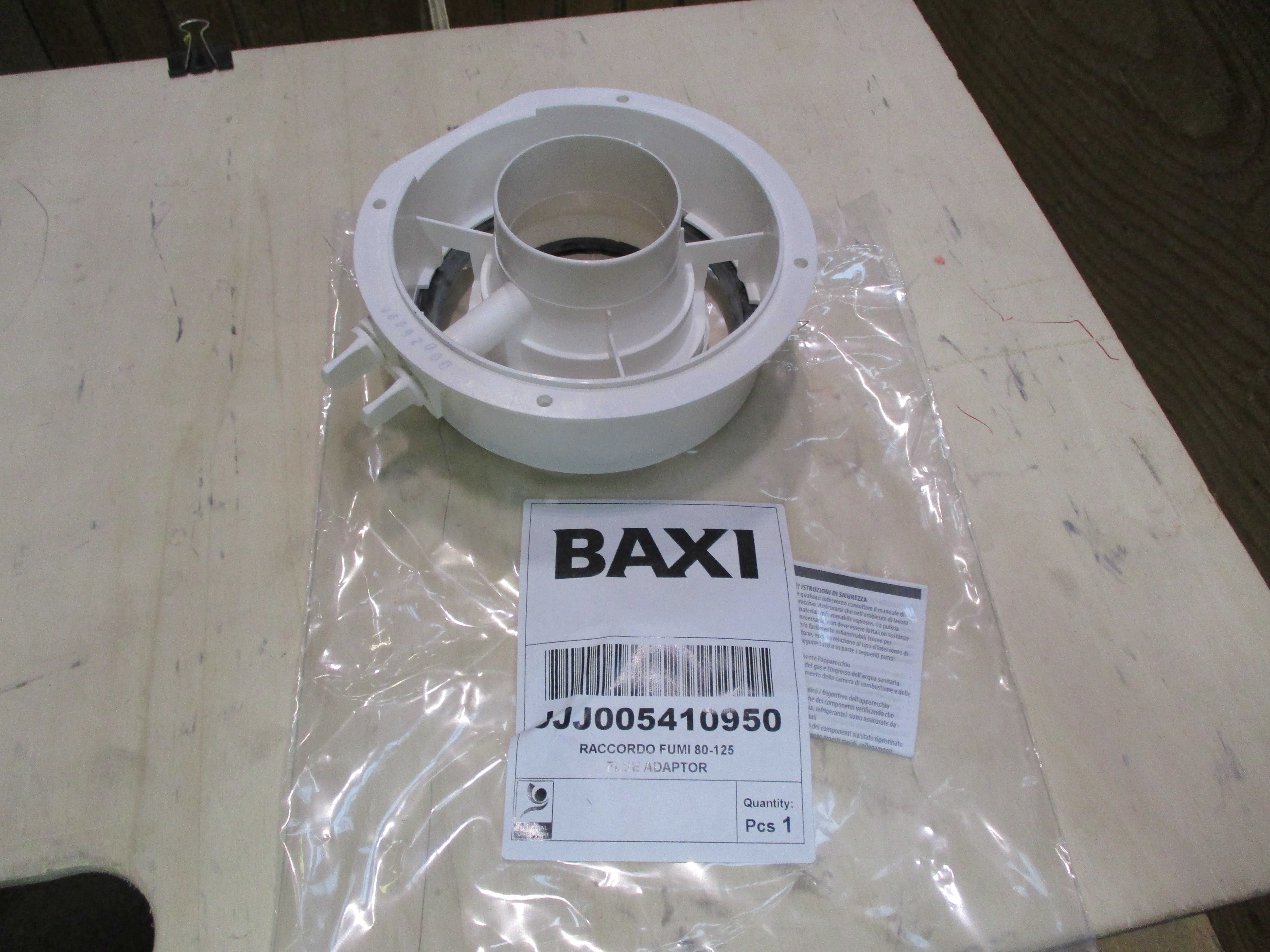

105410950 СкачатьFLUE ADAPTORФланец дымоотводного устройства13.02Где купить-
5115411330 Скачать OR 20,24X2,62 EPDM - 10PCSУплотнение кольцевое 20,44х2,62 (УПАКОВКА - 10 шт)2.8Где купитьСкачать
4255411420 Скачать FAN GASKETУплотнение м/у вентилятором и устройством Вентури3.85Где купитьB540Скачать
4595411610 СкачатьDISCHARGE PIPEТрубка резиновая11.7Где купить-
915652030 Скачать DRAINING TAPКран сливной20.24Где купитьСкачать
6475652730 СкачатьAUTO AIR VENTвоздухоотводчик автоматический13.36Где купитьСкачать
2595657100 Скачать BAXI BRANDмарка BAXI4.81Где купитьСкачать
35663140RIGHT PANEL ASSEMBLY FFПанель правая в сборе0Где купитьB640Скачать
25663160LEFT PANEL ASSEMBLYПанель в сборе левая0Где купитьB640Скачать
185663330 Скачать MIXER AL 24 AGU3.654A009Газовоздушный смеситель (устройство Вентури)92.16Где купитьСкачать
3405663750PRESSOSTATO RISCALDAMENTOПрессостат предохранительный системы отопления0Где купитьB7149951690-
9995663850 СкачатьWIRING THERMOSTAT PREDISP.Проводка электрическая термостат25.92Где купитьСкачать
1575666800 СкачатьPANEL LUNA HT ASS.крышка панели управления18.54Где купить-
1565669090 Скачать P.C.B. DISPLAYЭлектронная плата с дисплеем154.48Где купитьСкачать
6315670530AIR VENT PIPE ASSEMBLYТрубка вентилятора8.34Где купить-
415670540 Скачать BURNER - 45KWТрубка горелки - 45KW81.72Где купить-
225670580 Скачать FAN RG 148вентилятор470.67Где купитьСкачать

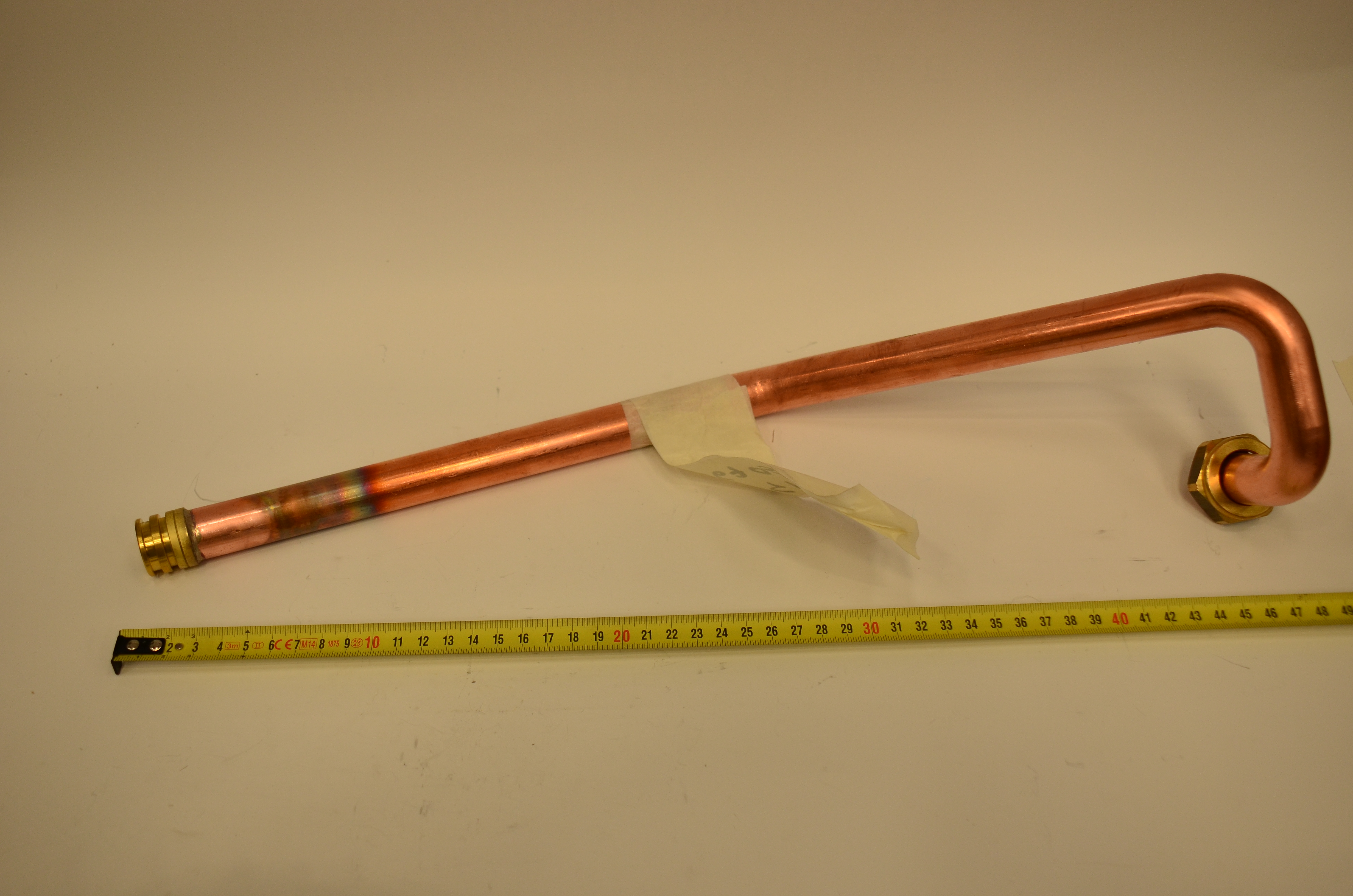

875670590 Скачать INLET PIPE ASSEMBLY WH50-60-70Трубка возврата из системы отопления33.55Где купить-

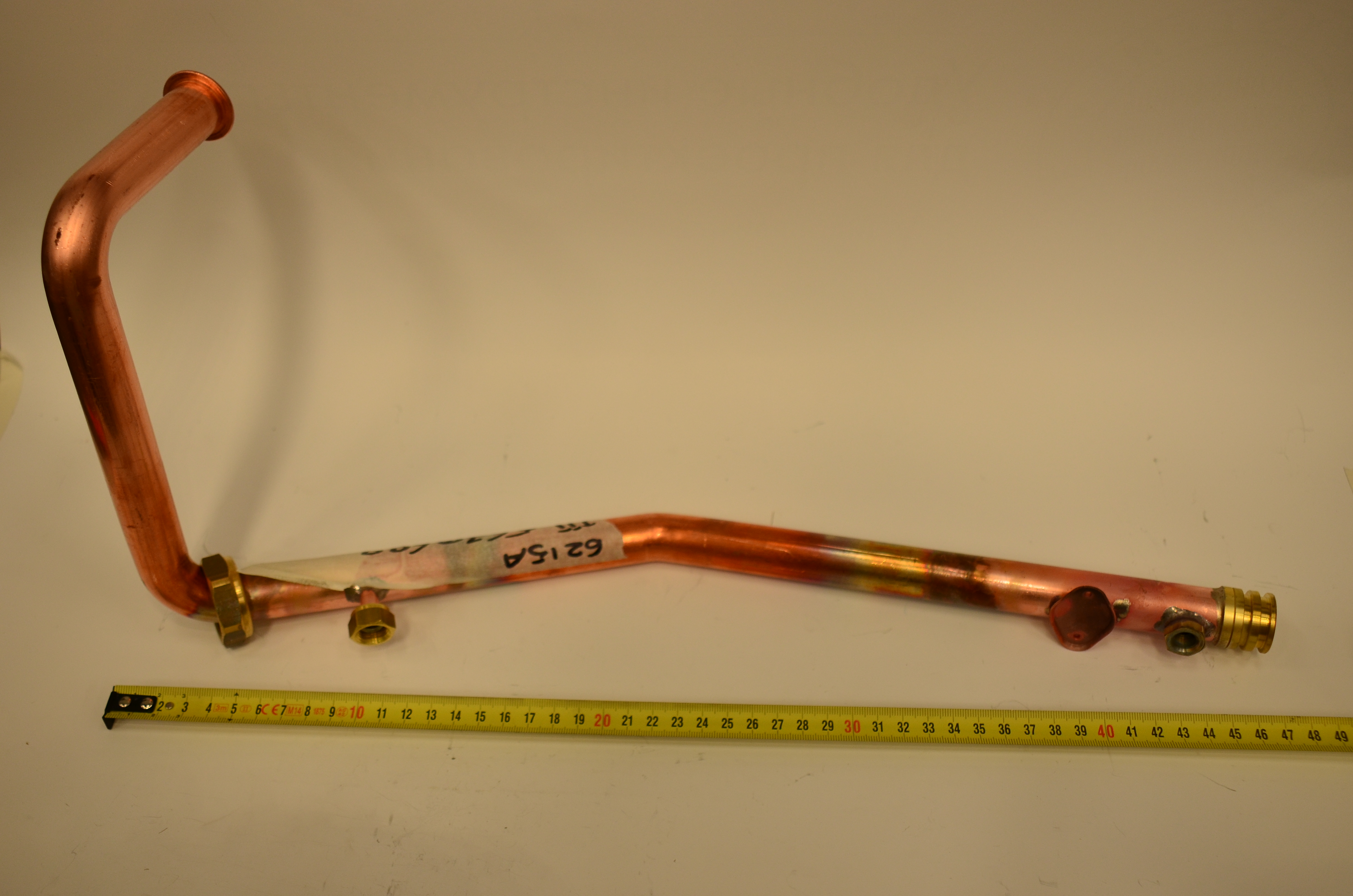

1365670600 Скачать OUTLET PIPE ASSEMBLYТрубка теплообменник/трехходовой клапан60.28Где купить-
1405670620 Скачать GAS VALVE 848клапан газовый (SIT 848 SIGMA)132.83Где купитьСкачать
1525670640PANEL-FACIA-LUNA HT 1.450Крышка декоративная панели управления16.3Где купитьСкачать
465670670GAS PIPE ASSEMBLY - 50KWФланец с прокладкой рампы подачи газа в сборе15.19Где купить-
1395670720PIPE-GAS VALVE INLETПатрубок на входе газового клапана26.48Где купитьСкачать
325670730 Скачать HEAT EXCHANGER - 45KWТеплообменник основной 45KW2933.44Где купитьСкачать
1545670820 Скачать PRINTED CIRCUIT BOARD SIEMENS LMU 5Электронная плата (SIEMENS LMU 5)0Где купитьB507YES5680190-
6785671090 СкачатьAIR/GAS COVER ASSEMBLYкрышка30Где купить-
375671130PANEL-COMBUSTION BOX FRONT - LUNA HTизоляционная панель0Где купитьB7295689660-
45671220FRONTAL PANEL ASS. LUNA HTПанель передняя в сборе0Где купитьB640-
1545677340 Скачать PRINTED CIRCUIT BOARD SIEMENS LMU 5Электронная плата (SIEMENS LMU 54)0Где купитьB507B603With New 56801905680190-
4155677920 СкачатьCONDENSE DRAIN TRAP ASSYСифон8.76Где купитьB516Скачать

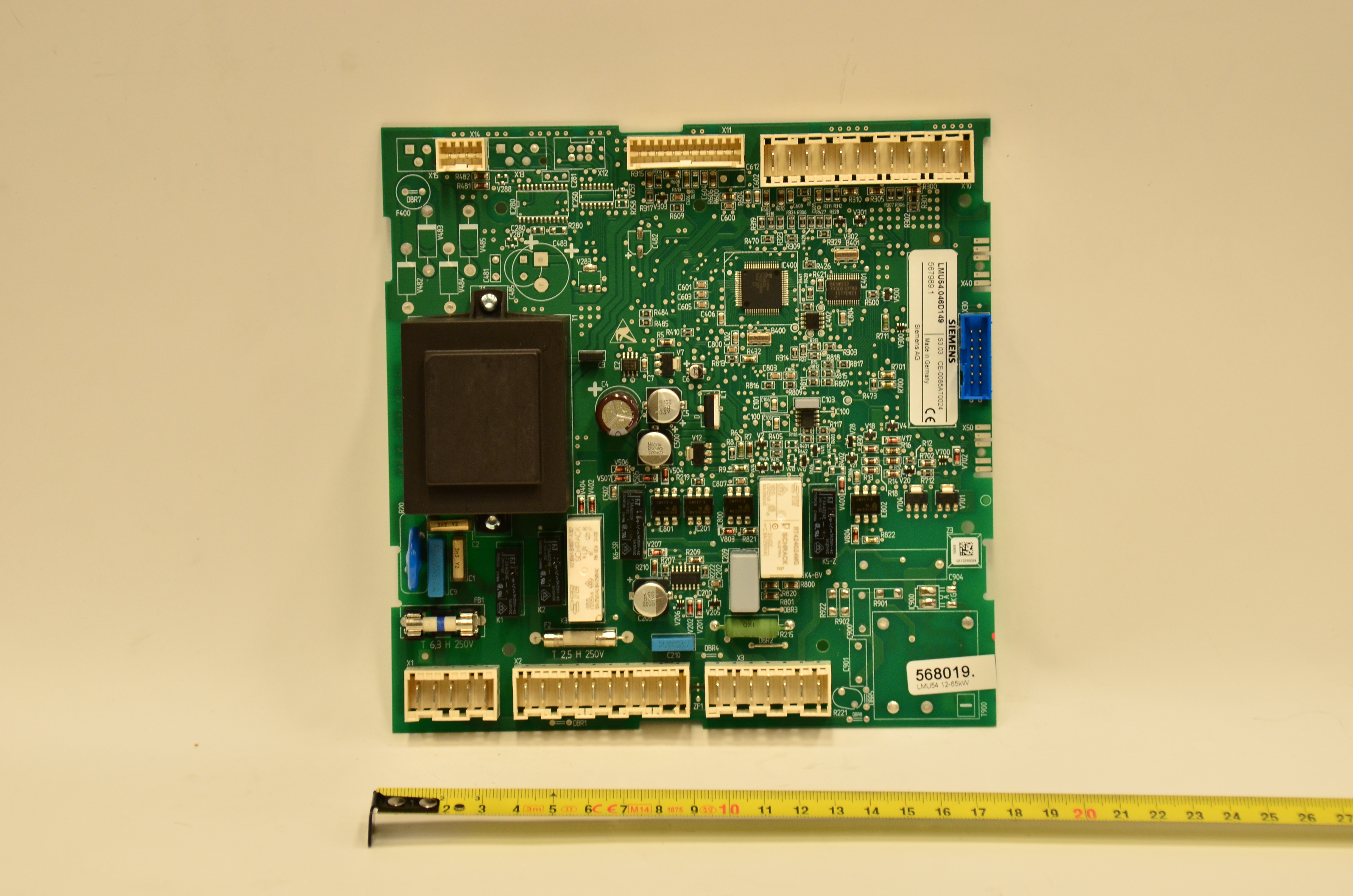

1545680190 Скачать PCB LMU54 FOR GAS VALVEЭлектронная плата SIEMENS LMU 54)436Где купитьB604For SIT Gas ValveСкачать
35684620RIGHT PANEL ASSEMBLY FFПанель правая в сборе79.5Где купитьB641Скачать
25684630 Скачать LEFT PANEL ASSEMBLY SX ATMПанель в сборе левая56.32Где купитьB641Скачать
45686460FRONTAL PANEL ASSEMBLY HTПанель передняя в сборе0Где купитьB641Скачать
375689660FRONT PANEL COMB.CHAMB.LUNA HTизоляционная панель78.85Где купитьB730YES-
4345701590 СкачатьFLUE COLLECTOR ASSEMBLYколлектор воздушный24.16Где купитьB951-
9998414620 Скачать CABLEПроводка электрическая кабель питания7.84Где купить-
3828419910 Скачать FLAME SENSING ELECTRODE CABLEкабель электрода зажигания0Где купитьB7028511130-
9998419950 Скачать WIRING PCB INPUTПроводка электрическая с коннектором от входной колодки к разъему платы Х1-017.29Где купитьСкачать
9998419990 Скачать DISPLAY P.C.B. WIRINGПровод электрический (шлейф) дисплея с коннекторами от разъема Х309.11Где купитьСкачать
1668421590 Скачать TERMINAL BLOCKблок клеммной коробки9Где купитьСкачать
1688422730 Скачать FUSE 3,15A 250VПредохранитель плавкий (3,5 А- 250 В)1.87Где купитьСкачать
638422830 Скачать ELECTRODE - IGNITIONЭлектрод розжига0Где купитьC008710220000-
658422840 Скачать ELECTRODE - IONIZATIONЭлектрод контроля пламени0Где купитьC008710220700-
2428434830 Скачать FLUE SAFETY THERMOSTAT 75½CТермостат предохранительный отходящих газов 75°C (датчик тяги)38.58Где купитьСкачать
1318434840 Скачать NTC SENSORдатчик температуры (NTC) (погружной)0Где купитьB615YES8435400-
5258435220 Скачать ZAG 2V IGNITORУстройство розжига27.47Где купитьСкачать
1318435400 Скачать NTC SENSORДатчик температуры NTC (погружной)24.03Где купитьB616Скачать
598510970 Скачать IGNITION ELECTRODE CABLEкабель электрода зажигания8.32Где купитьСкачать
9998511010 СкачатьCABLE FLUE TH/SAFETY TH/IGNITПроводка электрическая предохранительный термостат/вентилятор30.42Где купить-
9998511020 СкачатьFAN CHECK WIRINGПроводка электрическая вентилятора17.75Где купитьСкачать
9998511030 СкачатьWIRING - HEATING NTCПроводка электрическая от коннектора Х11 к датчикам температуры и к гидравлическому прессостату22.21Где купитьСкачать
9998511060 СкачатьGAS VALVE WIRINGПроводка электрическая клапан газовый10.02Где купить-
3828511130 Скачать FLAME SENSING CABLEПроводка электрическая датчик пламени11.4Где купитьB703YESСкачать
1359950760 Скачать THERMOSTAT - LIMITТермостат предохранительный 105 С26.04Где купитьСкачать
1699951020ASS.MANOMETRO C/SUPPORTOманометр с креплением0Где купитьB7419951830-
3409951690 Скачать PRESSURE SWITCHПрессостат предохранительный системы отопления38.89Где купитьB715YESСкачать
1699951830 Скачать PRESSURE GAUGEманометр57.87Где купитьB742YESСкачать
411710185200 Скачать FLAME SENSING ELEC.GASKETУплотнение датчика пламени1.1Где купитьB939YES-
681710185300 Скачать IGNITION ELECTRODE GASKETУплотнение электрода розжига2.02Где купитьB939YESСкачать
63710220000 Скачать IGNITION ELECTRODEЭлектрод розжига20.88Где купитьC009YESСкачать
65710220700 Скачать IONISATION ELECTRODEЭлектрод контроля пламени15.7Где купитьC009YESСкачать
409710624300 Скачать BURNER GASKET HTУплотнение горелки2.97Где купитьC113YESСкачать
419711405000 Скачать COMBUSTION CHAMBER GASKETУплотнение камеры сгорания8.72Где купить1340YES-
29711465600 Скачать REAR INSULAT. 180x16 ASSEMBLYпанель термоизоляционная задняя23.65Где купить1340YES-
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71408861- СкачатьКоаксиальное удлинение полипропиленовое диам. 80/125 мм, длина 500 мм для конденсационных котловКоаксиальное удлинение полипропиленовое диам. 80/125 мм, длина 500 мм для конденсационных котлов49.3PIPE FLUE EXTENSION 80/125 500
KHG71408891- СкачатьКоаксиальная труба полипропиленовая с наконечником, диам. 80/125 мм, длина 1000 мм для конденсационных котловКоаксиальная труба полипропиленовая с наконечником, диам. 80/125 мм, длина 1000 мм для конденсационных котлов. Применяется для удаления продуктов сгорания. Крепится к дымоходу котла. В комплект поставки входят: - наконечник, защищающий от порывов ветра, - декоративная накладка из нержавеющей стали на наружную часть стены.88.82PIPE WITH TERMINAL D.80-125
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71403731- СкачатьКронштейны для крепления труб к стене (5 шт.) для труб диам. 80 ммКронштейны для крепления труб к стене (5 шт.) для труб диам. 80 мм. Предназначена для крепления труб к стене.10.66TUBE D.80 SUPPORTING BRACKET
KHG71403741- СкачатьНабор для центровки труб диам. 80 мм (5 шт.)Набор для центровки труб диам. 80 мм (5 шт.)154.18TUBE ALIGNMENT KIT
Гидравлические аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71402431- СкачатьНаполнитель полифосфатный для умягчителя воды (набор из 4 картриджей)Наполнитель полифосфатный для умягчителя воды. В комплект поставки входит наполнитель для четырех картриджей.67.76POLYPHOSPHATE REFILL
KHG71407831- СкачатьСмесительный клапан, резьба G1Смесительный клапан, резьба G168.3MIXING VALVE
KHG71407851- СкачатьМотор смесительного клапанаМотор смесительного клапана, однофазный, синхронный, напряжение 220В, ход штока - 5.5 мм, Мощность - 6 ВА.164.28MIXING VALVE ENGINE
KHG71407871- СкачатьСмесительный клапан, резьба G3/4Смесительный клапан, резьба G3/480.4MIXING VALVE G3/4 THREAD
LSD79000031- СкачатьГидравлический разделитель резьбовое соединение 2”, 8,5 м3/ч (до 120 кВт)Гидравлический сепаратор, резьбовое соединение. Диаметр подводок 2 - Корпус d=100 мм. Применяется для подключения котлов в каскад суммарной мощностью до 120 кВт868.73HYDR.SEPARAT.DN50 FLANGE JUNCT
LSD79000032-Гидравлический разделитель, фланцевое соединение Dn65, 18 м3/ч (до 250 кВт)Гидравлический сепаратор DN65, фланцевое соединение. Диаметр подводок 65 мм - Корпус d=150 мм. Применяется для подключения котлов в каскад суммароной мощностью до 250 кВт. Функцией гидравлического разделителя является отделение первичного (котлового) контура от вторичного (отопительного). При использовании гидравлического разделителя давление ΔP между коллекторами подачи и возврата близко к нулю. Гидравлическое устройство предназначенное для уравнивания давления в системе отопления1824.16HYDR.SEPARAT.DN65 FLANGE JUNCT
LSD79000033- Скачать Гидравлический разделитель, фланцевое соединение Dn80, 28 м3/ч (до 450кВт)Гидравлический сепаратор DN80, фланцевое соединение. Диаметр подводок 80 мм - Корпус d=200 мм. Применяется для подключения котлов в каскад суммарной мощностью до 450 кВт2619.8HYDR.SEPARAT.DN80 FLANGE JUNCT
LSD79000034- Скачать Гидравлический сепаратор DN100, фланцевое соединение, 56 м3/час, до 750 кВтГидравлический сепаратор DN100, фланцевое соединение. Диаметр подводок 100 мм - Корпус d=250 мм. Применяется для подключения котлов в каскад суммарной мощностью до 750 кВт2567.95HYDR.SEPARAT.DN100FLANGE JUNCT
LSD79000042- Скачать Фланцевые прокладки, болты и гайки для разделителя производительностью 28 м3/ч Dn80Фланцевые прокладки, болты и гайки для разделителя производительностью 28 м3/ч Dn80115.71FLAN/GASK.KIT SEPARAT 28m3/HG2
LSD79000043- Скачать Комплект прокладок, болтов и гаек для гидравлического разделителя производительностью 18 м3/ч Dn65.Комплект прокладок, болтов и гаек для гидравлического разделителя производительностью 18 м3/ч Dn65. Комплект состоит из: стальных болтов (М16*60), гаек М16, шайб и 6-ти паронитовых прокладок.85.06Gaskets/nuts KIT for hydraulic SEPARAT 18m3 / HG2
LSD79000044- Скачать Фланцевые прокладки, болты и гайки для разделителя производительностью 8,5 м3/ч G2Фланцевые прокладки, болты и гайки для разделителя производительностью 8,5 м3/ч G233.9FLAN/GASK.KIT SEPARAT8.5m3/HG2
Аксессуары для регулирования температуры и дистанционного управления оборудованием
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71406281- СкачатьКомнатный механический термостат от SIEMENSКомнатный механический термостат от SIEMENS. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): 1°C44.92ROOM THERMOSTAT KIT
KHG71407261- СкачатьQAA 73 - Устройство дистанционного управленияQAA 73 - Устройство дистанционного управления. Функции: программирование режимов отопления и ГВС, самодиагностика, включение-выключение котла, установка температур контуров отопления и ГВС. Для присоединения к котлам SLIM необходимо также использовать аксессуар KHG 714072511 (интерфейсная плата). Климатический регулятор QAA 73 предназначен для изменения температуры окружающего воздуха внутри помещения259.78QAA73 PROGRAMMABLE ROOM STAT
KHG71407681- СкачатьQAZ 36 - Датчик температуры воды контура ГВС для конденсационных котловДатчик температуры воды контура ГВС QAZ 36 для конденсационных котлов. Датчик температуры – терморезистор. При помощи этого датчика система управления котла определяет температуру горячей воды в бойлере.Датчик температуры (терморезистор устройство электрической цепи который имеет зависимость меняется температуры в помещении меняется его сопротивление) предназначен для измерения температуры наружного воздуха и изменения модуляции на газовой горелке. Используется только для подключения внешнего бойлера к одноконтурным котлам.12.19QAZ36 BOILER DHW SENSOR

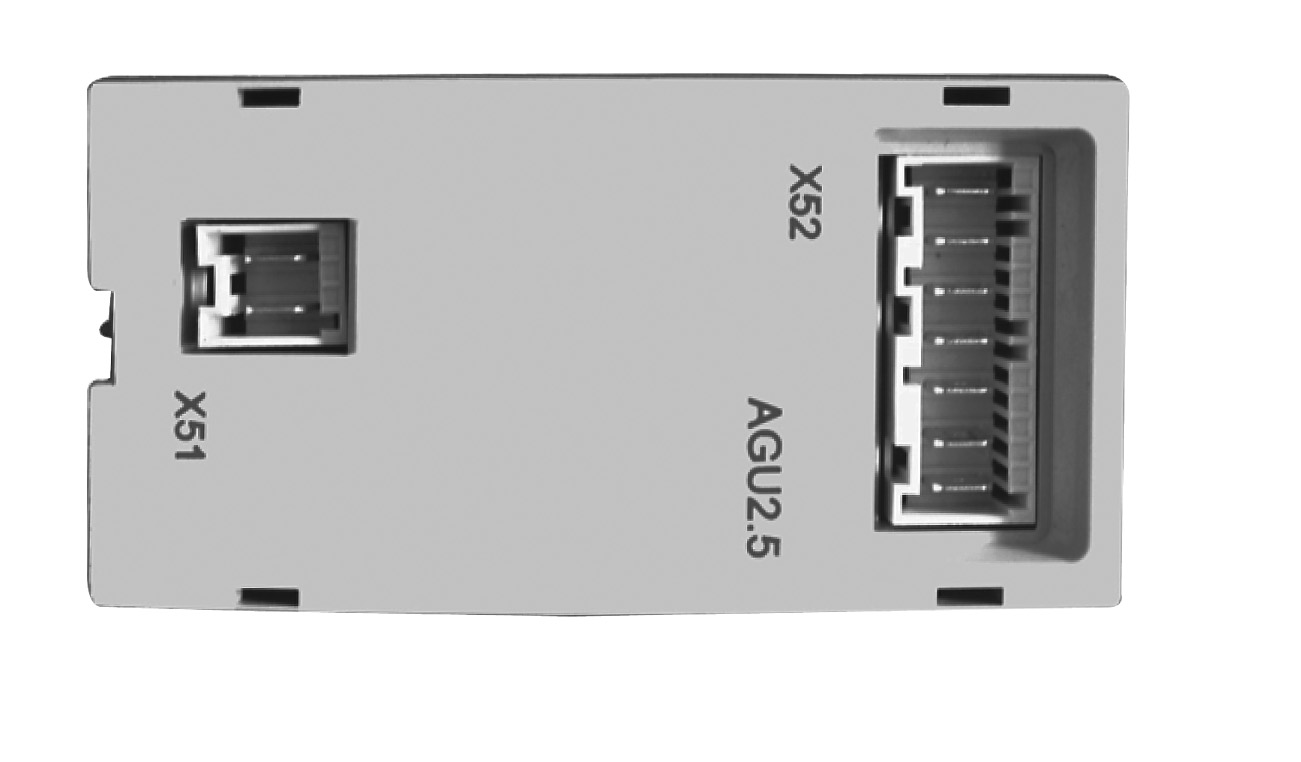

KHG71407791- СкачатьAGU 2.500 - Интерфейсная платаAGU 2.500 - Интерфейсная плата. Управляет смесительным клапаном и насосом низкотемпературного контура по сигналу датчика температуры низкотемпературного контура. Дополнительно необходимо приобрести смесительный клапан с сервоприводом, насос и контактный датчик QAD 36.303.25AGU 2.500 VT CIRCUIT CTRL

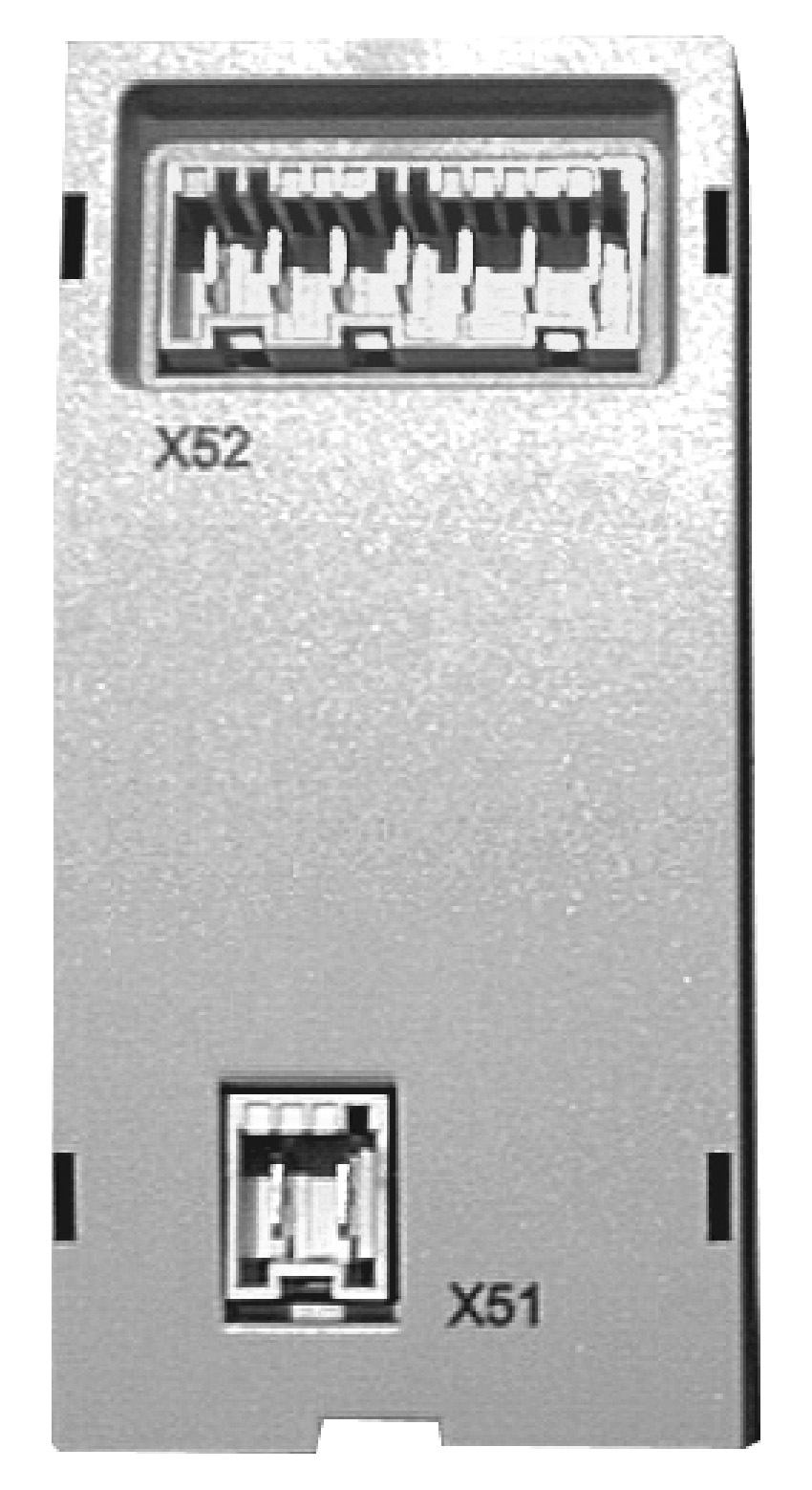

KHG71407801- СкачатьOCI 420 - Интерфейсная плата для RVA 46 или RVA 47OCI 420 - Интерфейсная плата для RVA 46 или RVA 47. Интерфейсная плата для соединения котлов POWER HT c климатическими регуляторами RVA 46 и RVA 47 (KHG 714078112 или KHG 714078212). Соединяет газовый котел с RVA 46 (регулятор контура со смесительным трехходовым клапаном) или RVA 47 (каскадный регулятор).151.68INTERFACE PCB KIT
KHG71407811- СкачатьRVA 46 - Климатический регулятор для смесительных контуровRVA 46 - Климатический регулятор для смесительных контуров LUNA HT и POWER HT. Климатический регулятор для смесительных контуров. В комплекте поставки присутствует один накладной датчик температуры QAD21. Принцип работы – регулятор с электронной платой внутри и небольшим дисплеем. Снимает показания датчиков и на их основе управляет силовыми выходами насосов, трехходовых клапанов. Рабочее напряжение – силовая часть 220В, контакты датчиков и управляющие аналоговые контакты – не более 12В. Климатический регулятор RVA 46 для регулирования температуры теплых полов. Состоит из нескольких реле и клеммных колодок для подсоединения котлов,насосов и датчиков температур. Напряжение 220 вольт.585.57RVA 46 ZONE CONTROLLER
KHG71407821- СкачатьRVA 47 - Климатич. регулятор для соединения в каскад для конденсационных котловRVA 47 - климатический регулятор для соединения в каскад LUNA HT и POWER HT. Позволяет соединить до 12 котлов в каскад. В комплекте поставки присутствует один накладной датчик температуры QAD21. Принцип работы – регулятор с электронной платой внутри и небольшим дисплеем. Снимает показания датчиков и на их основе управляет силовыми выходами насосов, трехходовых клапанов. По низковольтной BUS-шине управляет модуляцией мощности котлов установленных каскадом. Рабочее напряжение – силовая часть 220В, контакты датчиков и управляющие аналоговые контакты – не более 12В. Состоит из нескольких реле и клеммных колодок для подсоединения котлов,насосов и датчиков температур.867.76CLIMATIC REGULATOR KIT
KHG71407841- Скачать QAA 50 - датчик комнатной температуры для RVA 46QAA 50 - датчик комнатной температуры для RVA 46. LUNA HT Residential 45-100 кВт, POWER HT. Датчик комнатной температуры. Используется только совместно с RVA 46122.66QAA050 ROOM THERMOSTAT

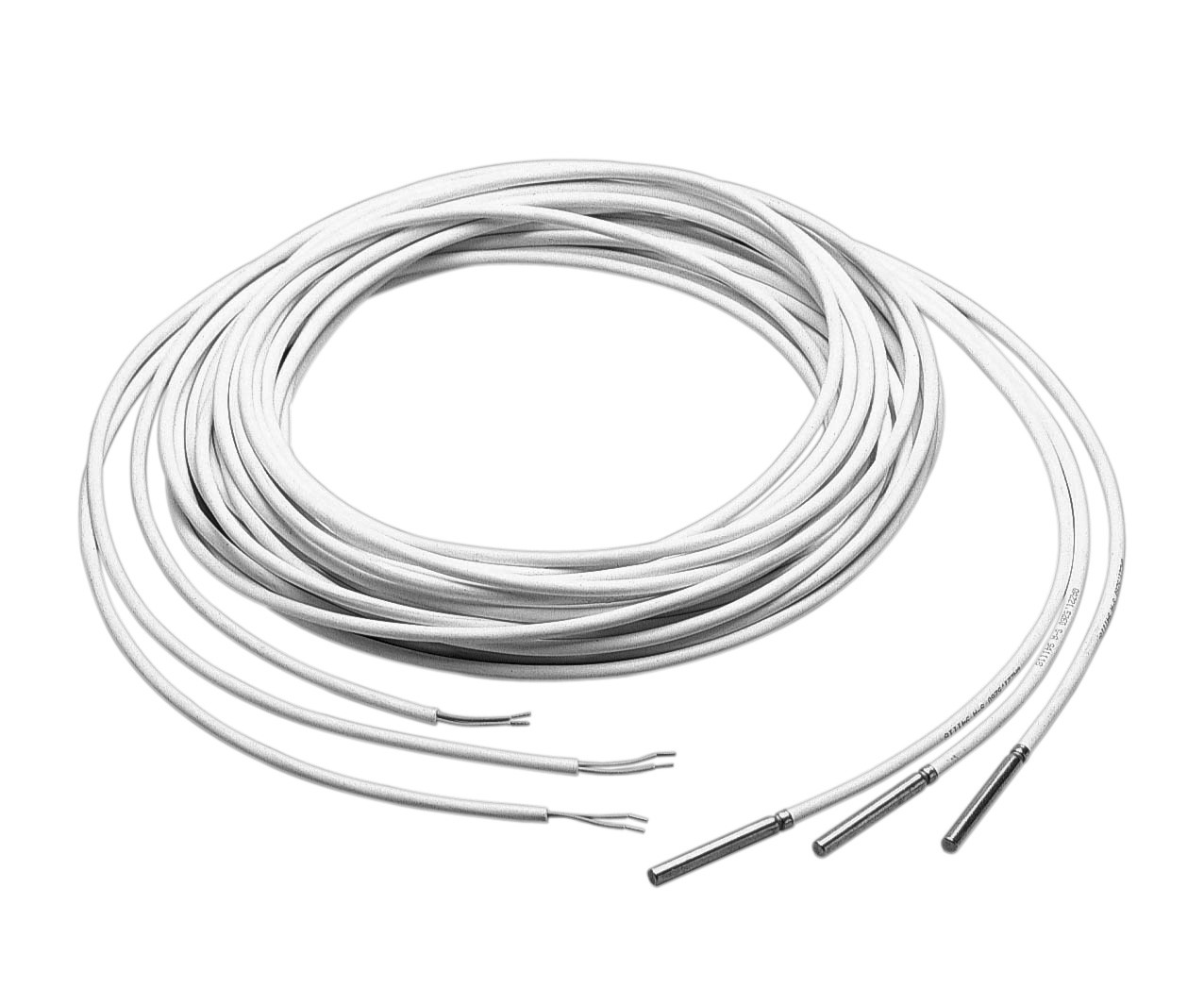

KHG71407881- Скачать QAD 21- Контактный датчик температуры для RVA 46 и для RVA 47QAD 21- Контактный датчик температуры для RVA 46 и для RVA 47. Датчик используется для контроля температуры в смесительном контуре. Принцип действия: датчик крепится на трубе подачи в смесительном контуре, при изменении температуры воды в смесительном контуре изменяется электрическое сопротивление датчика и выдается температура на электронную плату котла.43.21QAD21 FLOW SENSOR
KHG71407891- СкачатьQAD 36 - Контактный датчик температуры для AGU 2.500QAD 36 - Контактный датчик температуры для AGU 2.500. Датчик используется для контроля температуры в смесительном контуре. Принцип действия: датчик крепится на трубе подачи в смесительном контуре, при изменении температуры воды в смесительном контуре изменяется электрическое сопротивление датчика и выдается температура на электронную плату котла. Датчик температуры (терморезистер устройство электрической цепи который имеет зависимость меняется температуры в помещении меняется его сопротивление) предназначен для измерения температуры наружного воздуха и изменения модуляции на газовой горелке.36.57QAD 36- CONT.T° SENS AGU 2.500
KHG71407901- СкачатьQAZ 21 - Датчик температуры ГВС для RVA 47QAZ 21 - Датчик температуры ГВС для RVA 47. Датчик температуры воды контура ГВС воды для RVA 4728.07QAZ21 RVA DHW SENSOR
KHG71408671- СкачатьКомнатный программируемый недельный термостат MagictimeMagictime Plus - комнатный программируемый недельный термостат. Позволяет программировать температуру в помещении в течение недели. 2 уровня регулирования температуры помещения. Ручной или автоматический режимы работы. Дискретность программирования: 15 минут. Точность регулирования: 0,1°С. Режим антизаморозки (в положении выключено)134.38THERMOSTATE MAGISTIME
KHG71408691- СкачатьКомнатный механический термостат TAM011MIКомнатный механический термостат. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C26THERMOSTAT MECHANICAL TAM011MI

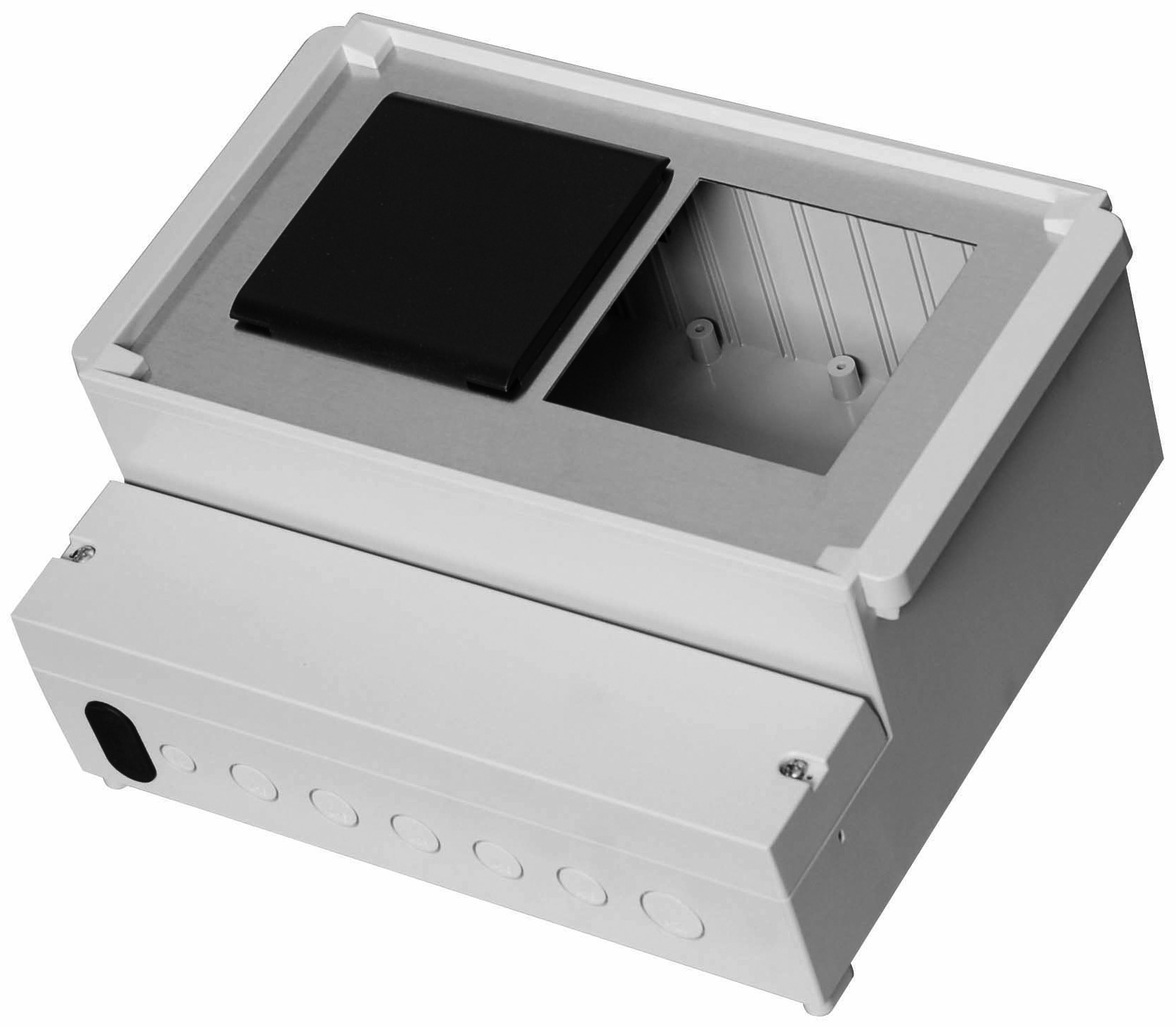

KHG71409661- СкачатьКоробка для крепления RVA на стенуКоробка для крепления RVA на стену. Позволяет разместить до двух регуляторов RVA255.64RVA HOUSING
KHG71410761- СкачатьAGU 2.511 - Интерфейсная плата для управленияAGU 2.511 - Интерфейсная плата для управления мощностью котла и вывода сигнала о работе/блокировке. Позволяет передать по проводам сигнал о работе/блокировке котла, а также управлять мощностью котла с помощью внешнего сигнала 0-10 В. Только для котлов POWER HT (С электронной платой SIEMENS LMU54)247.38INTERFACE CONTROL BOARD
LSX71000002- СкачатьQAZ 36 - Датчик температуры воды контура ГВС для конденсационных котлов, длина 6 мДатчик температуры воды контура ГВС для конденсационных котлов, длина 6 м22.49T°SENSOR FOR WHS HT MODELS 6m
7104408-- СкачатьOCI 345 - BUS-интерфейсBUS-интерфейс OCI 345. Необходим для подключения котлов в каскаде или для подключения котла(-ов) к автоматике RVS46. Соединяется шлейфом с платой котла и создает контакты низковольтной LPB-шины. Устанавливается внутри котла, позволяет объединять несколько котлов в один каскад. Через этот блок осуществляется управление котлами в каскаде (подобно переходнику). Низковольтный блок управления, не более 12 В.117.97INTERFACE THINK
7104873-- СкачатьQAC 34 - Датчик уличной температуры для конденсационных котловДатчик уличной температуры QAC 34 для конденсационных котлов. При использовании датчика температуры воды в системе отопления автоматически изменяется в зависимости от температуры воздуха на улице (подробнее смю инструкции по установке и эксплуатации на котлы). Принцип действия: датчик уличной температуры крепится на улице. Терморезистор означает, что при изменении температуры на улице, меняется его сопротивление. Далее электронная плата считывает эти показания и дает информацию о температуре на улице.35.32OUTDOOR SENSOR QAC34
Прочие аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71412561- Скачать Установка нейтрализации конденсата - настенные котлыУстановка нейтрализации конденсата. Предназначена для нейтрализации конденсата от настенных конденсационных котлов мощностью до 110 кВт. Принцип работы: Устройство представляет собой емкость, внутрь которой помещается наполнитель. По входному каналу внутрь емкости поступает конденсат из котла, отстаивается, взаимодействует с наполнителем и по мере заполнения емкости через выходной канал самотеком удаляется в канализацию. Наполнитель - гранулят, состоящий из карбоната кальция CAS №1317-65-3, ЕС №215-279-6. Продукция не включена ни в один из классов опасности, предусмотренных Постановлением №52 от 03/02/97 (Директива 67/548/СЕЕ). Габаритные размеры – 87,5 x 365 мм287.28NEUTRALIZER FILTER
KHG71413531- Скачать Наполнитель для установки по нейтрализации конденсата - настенные котлыНаполнитель для установки по нейтрализации конденсата. Предназначено для нейтрализации конденсата от настенных или напольных котлов мощностью до 100 кВт. Цилиндр с наполнителем весит 1,6 кг. Применяется для установки KHG 714125610151.69NEUTRALIZ. CONDENS KIT WHB
62350000 СкачатьСмазка MolykoteСмазка Molykote. Используется для смазки тороидальных прокладок в гидравлических соединениях котлах77.07MOLYKOTE 111 COMPOUND (100 G)
614590Чемоданчик BAXI с инструментамВ комплект поставки входят: чемоданчик 440Х350Х140 магнитная отвертка с различными насадками отвертка плоская 3Х100 отвертка плоская 6,5Х150 отвертка укороченная плоская 6,5Х30 отвертка укороченная крестовая 4,5Х30 отвертка укороченная крестовая 6Х30 ключ разводной 250 мм клещи для труб с регулируемым зевом до 24 мм (галочки) комплект ключей шестигранных, 9 шт., 1,5-10 ножницы с изолированными ручками ключи гаечные 6/7 8/9 10/11 12/13 14/15 16/17 ключ шарнирный 7 мм.1032.97CASE COMPLETE OF TOOLS
ST40001 СкачатьИнверторный стабилизатор для котельного оборудования BAXI Energy 400Инверторный стабилизатор для котельного оборудования BAXI ENERGY 400.111.64Voltage stabilizer BAXI Energy 400
RT25001 СкачатьРазделительный трансформатор для котельного оборудования BAXI Balance 250Разделительный трансформатор для котельного оборудования BAXI Balance 250.113.39Isolating transformer BAXI Balance 250
ST60001Инверторный стабилизатор для котельного оборудования BAXI ENERGY 600Инверторный стабилизатор для котельного оборудования BAXI ENERGY 600.126.28Voltage stabilizer BAXI Energy 600
