BSB462243650

MAIN Four 24 (BSB46224365)

B92850937 - C12466176

BSB46224365

Модель снята с производства

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
Подключение BAXI Connect+ к котлам 4-ой серии.pdf

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
242616160 Скачать FLUE SAFETY THERMOSTAT 70½Термостат предохранительный отходящих газов 70 С (датчик тяги)26.04Где купитьСкачать
32616170 Скачать BI-THERMAL HEAT EXCHANGERтеплообменник битермический306.76Где купитьB403YESСкачать
4628820 Скачать FRONTAL PANEL ASS. ECO4 ATMПанель передняя в сборе52.84Где купитьСкачать
151631670CONTROL BOX COVER MAINFOURкожух электрической коробки4.71Где купить1224-
345113650 Скачать PRIMARY EXCHANGER FIXING CLIPКлипсы крепежные теплообменника2.83Где купитьСкачать
315114290 СкачатьCOMB. CHAMBER FRONTAL PANELКрышка камеры сгорания передняя23.13Где купитьСкачать
6925114360 Скачать PRIMARY EXCHANGER CLIPSклипсы теплообменника5.45Где купитьСкачать
6935117440PRINTED CNTR. PANEL PROTECTIONнакладка защитная панели управления0Где купить-
55117460TRAVERSE SIDES CONNECTION-ATM-рейка крепежная верхняя4.07Где купитьСкачать
7665118110 Скачать FLAT SPRING diameter 10 - 10PCSфиксатор пружины (УПАКОВКА - 10 шт)6.64Где купитьСкачать
285213220 Скачать INSULATING PANELтермоизоляционная панель боковая24.82Где купитьСкачать
295213280 Скачать INSULATING PANELтермоизоляционная панель задняя18.15Где купитьB506YESСкачать
305213380 Скачать FRONTAL INSULATING PANELТермоизоляционная панель передняя18.9Где купитьСкачать
4725214580 Скачать DHW INLET PIPE MAIN4 OPEN FLUEТрубка выхода системы ГВС из котла17.4Где купить-
805214590 Скачать HYDRAULIC INLET GROUP/PUMPгидравлическая группа входная53.08Где купитьСкачать
1025214600 Скачать GROUP HEATING INLET MAIN 4гидравлическая группа20.16Где купитьСкачать
985214610 СкачатьBY-PASS PIPE MAIN 4Трубка бай-пасса в сборе12.38Где купитьСкачать
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.32Где купитьСкачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)3.24Где купитьСкачать
1325402830 Скачать WASHER - SENSOR SEALING - 10PCSУплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)3.8Где купитьСкачать
335403130 СкачатьANELLO OR 22X3 EPDMУплотнение кольцевое0Где купить1311710963000Скачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.6Где купитьСкачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.52Где купитьСкачать
1005406630 Скачать ANELLO OR 13,94X2,62 EPDMУплотнение кольцевое 13,94х2,620Где купить1321711296900Скачать
615407830 Скачать INSULATION BOOT - ELECTRODEколпачок электрода изоляционный1.99Где купитьСкачать
455407940 Скачать GASKET-BURNER MANIFOLDУплотнение рампы подачи газа0.65Где купитьСкачать
4215408270 Скачать O-RING 11,91 X 2,62 NBR - 10PCSУплотнение кольцевое 11,91 X 2,62 NBR (УПАКОВКА - 10 шт)2.24Где купитьСкачать
1915408970 Скачать WASHER - SEALING G1/2 - 10PCSУплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт)3.96Где купитьСкачать
1745414010 Скачать KEYBOARD ECO4 BAXIклавиши10.34Где купитьСкачать
1515414290ELECTR.BOX REAR COVER MAINFOURкожух электрической коробки0Где купить1223631670Скачать
915652030 Скачать DRAINING TAPКран сливной20.24Где купитьСкачать
465657180 Скачать ADAPTOR-MANIFOLDФланец с прокладкой рампы подачи газа в сборе11.57Где купитьСкачать
6865663020 Скачать BY-PASS PLUG ASSEMBLYКлапан обратный /бай-пасс3.67Где купитьСкачать
415663710 Скачать BURNER ASSEMBLY (13 ELEM.)Горелка (13 элементов)165.85Где купитьСкачать
325663720 Скачать SCAMBIATORE H2O-FUMI BITERMICOтеплообменник битермический Main0Где купитьB402616170-
445666390 Скачать L.P.G. INJECTORS KITИнжекторы для сжиженного газа - комплект, диам. 0,77 мм, в упаковке 13 шт.29.98Где купитьСкачать
3105667220 Скачать FLOW SWITCHдатчик потока ГВС48.38Где купитьСкачать
275668290COMBUSTION CHAMBER ASSEMBLYэлемент камеры сгорания78.85Где купить-

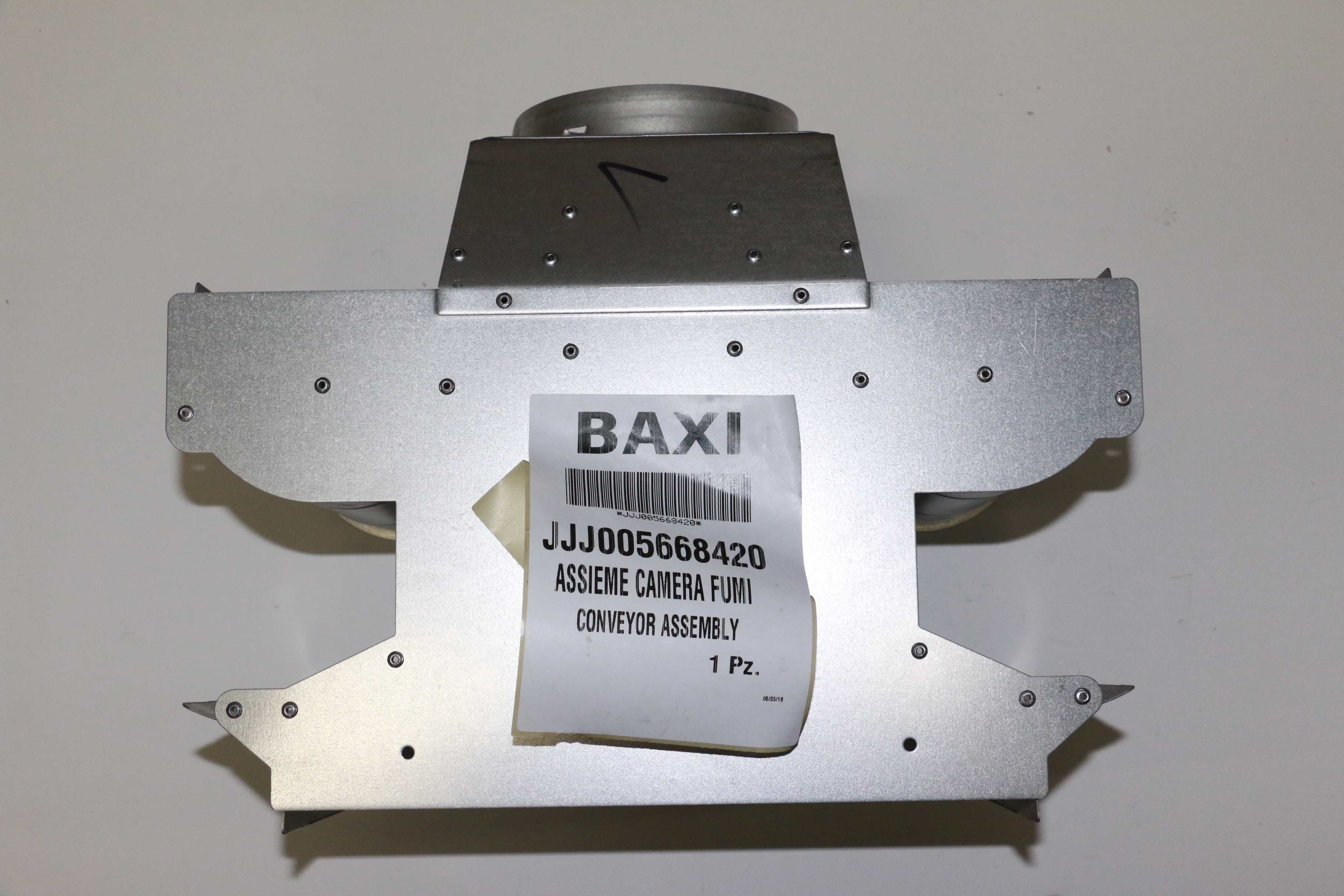

2415668420 Скачать CONVEYOR ASSEMBLYколпак вытяжки в сборе86.14Где купитьСкачать
445669460 Скачать NATURAL GAS INJECTORS KITИнжекторы для природного газа комплект 1,18 - 13 шт.29.98Где купитьСкачать
2595681120 СкачатьBRAND BAXI LUNA3марка BAXI3.49Где купитьСкачать
1665688430 Скачать TERM.BOARD/DOUBLE FUSE HOLDERКолодка клемная с предохранителями10.77Где купитьСкачать
1475693850 СкачатьCONNECTION TRAVERSE ECO4соединительная панель31.03Где купитьСкачать
355693900 Скачать RECT.EXPANSION VESSEL 6lБак расширительный 6 л76.56Где купитьСкачать
725698260 Скачать PUMP ONE SPEED 5metersНасос циркуляционный159.74Где купитьСкачать
35698650 Скачать RIGHT PANEL ASSEMBLY ECO4 ATM.Панель правая в сборе25.96Где купитьСкачать
25698660 Скачать LEFT PANEL ASSEMBLY ECO4 ATM.Панель в сборе левая25.96Где купитьСкачать
435698690GAS RAMP 13HOLES/INJECT. d1,18Рампа подачи газа с инжекторами68.74Где купитьСкачать
365698830 Скачать PIPE EXPANSION VESSELТрубка расширительного бака24.35Где купитьСкачать
1525698880 Скачать CONTROL PANEL ECO4 BAXIКрышка декоративная панели управления13.73Где купитьСкачать
705700340 СкачатьASS.PIPE PUMP/EXCHANGERТрубка насоса/теплообменника23.98Где купитьСкачать
6845700350 СкачатьPIPE EXCHANGER/HEATING OUTLETТрубка41.36Где купить-
905700370CONNECTION CH OUTLET/FILLINGкран наполнения системы в сборе0Где купитьC007710224400-
1825701380 Скачать WATER INPUT PIPE MAIN 4Трубка возврата ГВС18.76Где купитьСкачать
1405702340 Скачать GAS VALVE VK4105G M-M G3/4клапан газовый (HONEYWELL VK 4105 G)161.62Где купитьСкачать
1375702350 Скачать PIPE GAS MAIN 4 ATMтрубка газовая25.88Где купить-
1625702440 Скачать PANEL PLATE MAINFOURкрышка панели управления8.67Где купитьСкачать
1545702480 Скачать PCB GROUP HONEYWELL SM11462Электронная плата0Где купитьC107-
998380850 Скачать FIXING CLIP - 10PCSКлипсы крепежные трубки бай-пасса (УПАКОВКА - 10 шт)4.64Где купитьСкачать
9998414540 Скачать CABLEПеремычка комнатного термостата1.41Где купитьСкачать
9998414620 Скачать CABLEПроводка электрическая кабель питания7.84Где купить-
9998419040 Скачать CABLE - EARTHкабель заземления1.84Где купить-
638422570 Скачать ELECTRODE - IGNITIONЭлектрод розжига (или контроля пламени)19.46Где купитьСкачать
1318435400 Скачать NTC SENSORДатчик температуры NTC (погружной)24.03Где купитьСкачать
9998514150 Скачать HIGH VOLTAGE WIRING MAINFOURПроводка электрическая (от разъема платы Х3В к насосу и клеммной колодке)10.78Где купить-
9998514160 Скачать GAS VALVE WIRING MAINFOURПроводка электрическая газового клапана от разъема платы Х3А15.86Где купитьСкачать
9998514170 Скачать LOW VOLT.WIRING 12P.MAINFOURПроводка электрическая низковольтная (Разъем платы Х5 к модулятору, датчику протока, датчику NTC ГВС, гидр. прессостату)17.7Где купитьСкачать

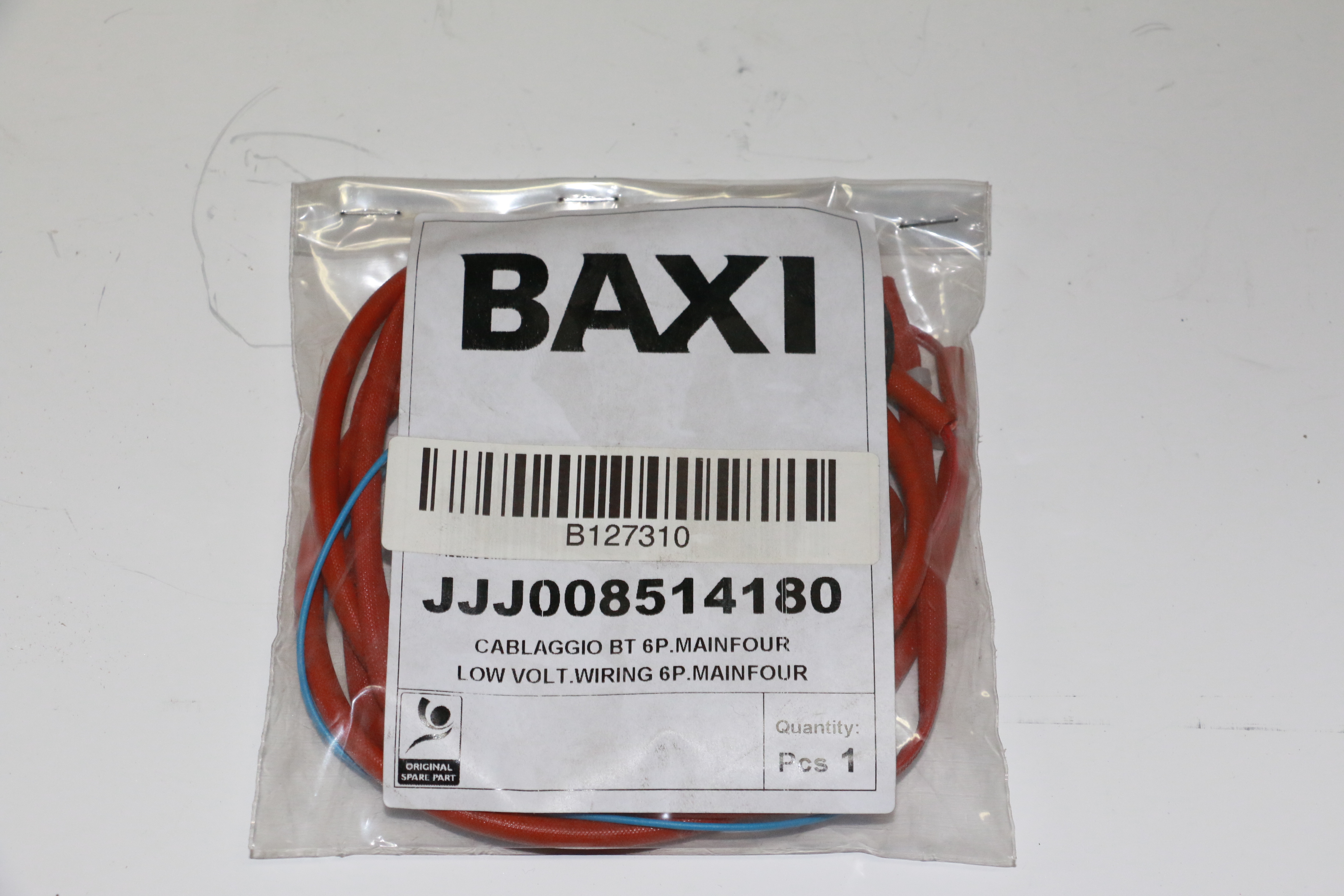

9998514180 Скачать LOW VOLT.WIRING 6P.MAINFOURПроводка электрическая низковольтная (от разъем платы Х4 к термостату перегрева, датчику NTC отопления, термостату тяги)17Где купитьСкачать
598612400 Скачать IGNITION CABLE L=250 ECO4кабель электрода зажигания0Где купитьC112710430800Скачать
1698922460 Скачать MANOMETER d.40 XGR.манометр25.56Где купитьСкачать
1359950760 Скачать THERMOSTAT - LIMITТермостат предохранительный 105 С26.04Где купитьСкачать
3409951690 Скачать PRESSURE SWITCHПрессостат предохранительный системы отопления38.89Где купитьСкачать
600710045400 Скачать CLIP FLAT d.18клипсы плоская d.182.3Где купитьСкачать
765710045700 Скачать O-RING d.9,19 X 2,62 - 10PCSУплотнение кольцевоеd.9,19 X 2,62 (УПАКОВКА - 10 шт)2.44Где купить1314YES-
765710069700 Скачать O-RING 9,19X2,62 EPDMУплотнение кольцевоеd.9,19 X 2,620Где купить1313710045700Скачать
92710071200 Скачать SAFETY VALVE 3 barКлапан предохранительный 3 бар24.98Где купитьСкачать
73710139500 Скачать ДЕАЭРАТОР НАСОСА WILO0Где купить16187219215Скачать
90710224400 Скачать CONNECTION CH OUTLET/FILLINGкран наполнения системы в сборе34.78Где купитьC008YESСкачать
59710430800 Скачать IGNITION CABLE L=250 RESIST.кабель электрода зажигания4.29Где купитьYESСкачать

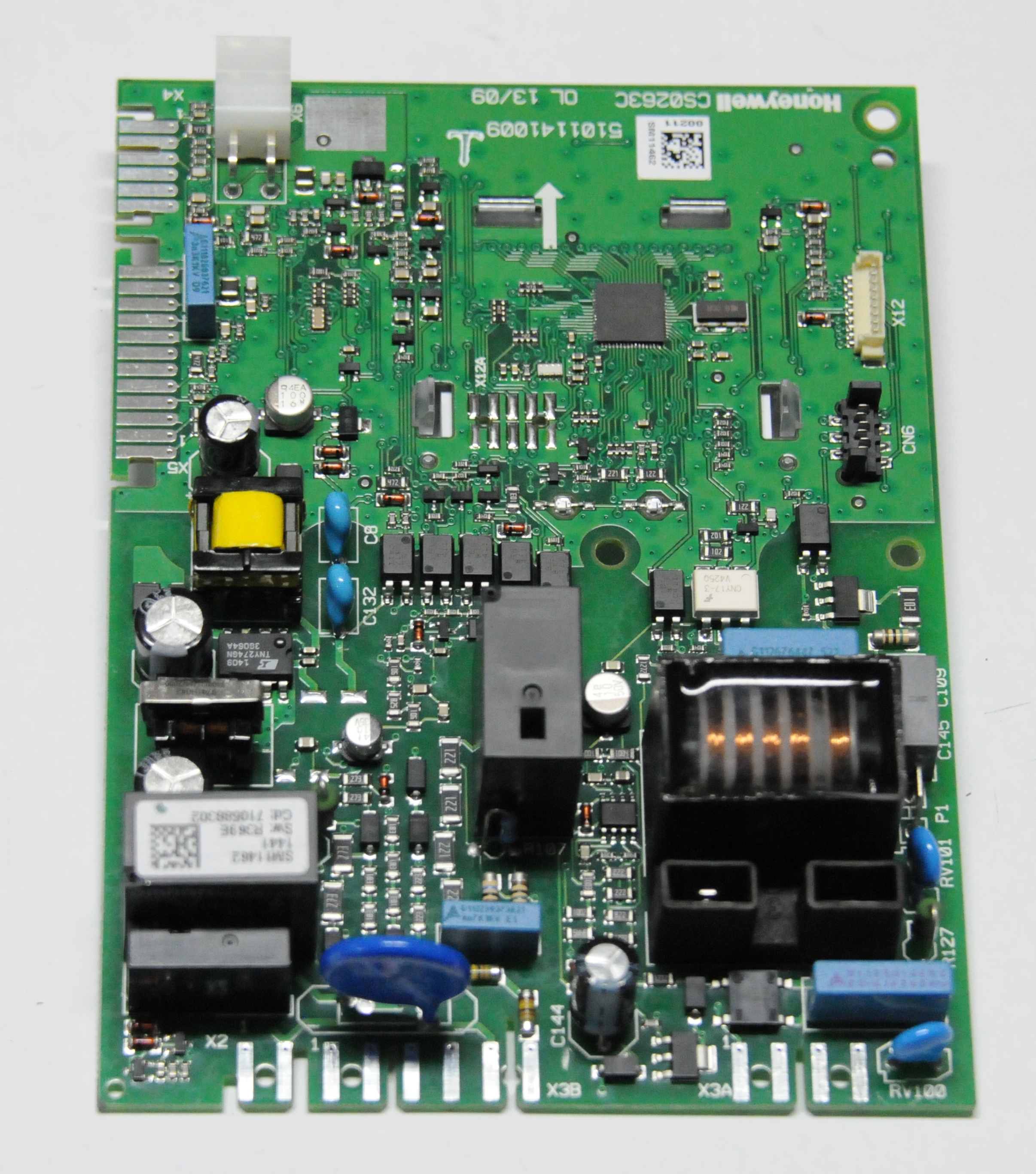

154710591300 Скачать PCB SM11462Электронная плата213Где купитьC108YESСкачать
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3Где купить1312YES-
100711296900 Скачать O-RING 13,94X2,62 TFL - 10PCSУплотнение кольцевое 13,94х2,62 (УПАКОВКА - 10 шт)2.4Где купить1322YES-
737219215 Скачать AIR VENT PUMPвоздухоотводчик автоматический23.11Где купить1619YES-
