BSB462243652

MAIN Four 24 (BSB46224365)

134655608 - 153516392

BSB46224365

Модель снята с производства

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
Подключение BAXI Connect+ к котлам 4-ой серии.pdf

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
242616160 Скачать FLUE SAFETY THERMOSTAT 70½Термостат предохранительный отходящих газов 70 С (датчик тяги)26.47Где купитьСкачать
32616170 Скачать BI-THERMAL HEAT EXCHANGERтеплообменник битермический311.87Где купитьB403YESСкачать
4628820 Скачать FRONTAL PANEL ASS. ECO4 ATMПанель передняя в сборе48.35Где купитьСкачать
151631660 Скачать CONTROL BOX COVER ECO4кожух электрической коробки5.7Где купить1224-
345113650 Скачать PRIMARY EXCHANGER FIXING CLIPКлипсы крепежные теплообменника2.6Где купитьСкачать
315114290 СкачатьCOMB. CHAMBER FRONTAL PANELКрышка камеры сгорания передняя18.83Где купитьСкачать
6925114360 Скачать PRIMARY EXCHANGER CLIPSклипсы теплообменника5Где купитьСкачать
6935117440PRINTED CNTR. PANEL PROTECTIONнакладка защитная панели управления0Где купить-
55117460TRAVERSE SIDES CONNECTION-ATM-рейка крепежная верхняя4.14Где купитьСкачать
7665118110 Скачать FLAT SPRING diameter 10 - 10PCSфиксатор пружины (УПАКОВКА - 10 шт)5.42Где купитьСкачать
285213220 Скачать INSULATING PANELтермоизоляционная панель боковая25.23Где купитьСкачать
295213280 Скачать INSULATING PANELтермоизоляционная панель задняя18.45Где купитьB506YESСкачать
305213380 Скачать FRONTAL INSULATING PANELТермоизоляционная панель передняя19.22Где купитьСкачать
4725214580 Скачать DHW INLET PIPE MAIN4 OPEN FLUEТрубка выхода системы ГВС из котла17.69Где купить-
805214590 Скачать HYDRAULIC INLET GROUP/PUMPгидравлическая группа входная53.96Где купитьСкачать
1025214600 Скачать GROUP HEATING INLET MAIN 4гидравлическая группа21.43Где купитьСкачать
985214610 СкачатьBY-PASS PIPE MAIN 4Трубка бай-пасса в сборе12.59Где купитьСкачать
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.36Где купитьСкачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)2.97Где купитьСкачать
1325402830 Скачать WASHER - SENSOR SEALING - 10PCSУплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)3.5Где купитьСкачать
335403130 СкачатьANELLO OR 22X3 EPDMУплотнение кольцевое0Где купить1311710963000Скачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.64Где купитьСкачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.18Где купитьСкачать
1005406630 Скачать ANELLO OR 13,94X2,62 EPDMУплотнение кольцевое 13,94х2,620Где купить1321711296900Скачать
615407830 Скачать INSULATION BOOT - ELECTRODEколпачок электрода изоляционный1.83Где купитьСкачать
455407940 Скачать GASKET-BURNER MANIFOLDУплотнение рампы подачи газа0.98Где купитьСкачать
4215408270 Скачать O-RING 11,91 X 2,62 NBR - 10PCSУплотнение кольцевое 11,91 X 2,62 NBR (УПАКОВКА - 10 шт)2.28Где купитьСкачать
1915408970 Скачать WASHER - SEALING G1/2 - 10PCSУплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт)3.7Где купитьСкачать
1515413650CONTROL PANEL COVER ECO4кожух электрической коробки0Где купить1223631660-
1745414010 Скачать KEYBOARD ECO4 BAXIклавиши8.42Где купитьСкачать
915652030 Скачать DRAINING TAPКран сливной20.58Где купитьСкачать
465657180 Скачать ADAPTOR-MANIFOLDФланец с прокладкой рампы подачи газа в сборе9.42Где купитьСкачать
6865663020 Скачать BY-PASS PLUG ASSEMBLYКлапан обратный /бай-пасс3.73Где купитьСкачать
415663710 Скачать BURNER ASSEMBLY (13 ELEM.)Горелка (13 элементов)168.61Где купитьСкачать
325663720 Скачать SCAMBIATORE H2O-FUMI BITERMICOтеплообменник битермический Main0Где купитьB402616170-
445666390 Скачать L.P.G. INJECTORS KITИнжекторы для сжиженного газа - комплект, диам. 0,77 мм, в упаковке 13 шт.27.45Где купитьСкачать
3105667220 Скачать FLOW SWITCHдатчик потока ГВС49.19Где купитьСкачать
275668290COMBUSTION CHAMBER ASSEMBLYэлемент камеры сгорания80.16Где купить-
2415668420 Скачать CONVEYOR ASSEMBLYколпак вытяжки в сборе70.07Где купитьСкачать
445669460 Скачать NATURAL GAS INJECTORS KITИнжекторы для природного газа комплект 1,18 - 13 шт.24.4Где купитьСкачать
2595681120 СкачатьBRAND BAXI LUNA3марка BAXI3.57Где купитьСкачать
1665688430 Скачать TERM.BOARD/DOUBLE FUSE HOLDERКолодка клемная с предохранителями10.95Где купитьСкачать
1475693850 СкачатьCONNECTION TRAVERSE ECO4соединительная панель25.25Где купитьСкачать
355693900 Скачать RECT.EXPANSION VESSEL 6lБак расширительный 6 л77.84Где купитьСкачать
725698260 Скачать PUMP ONE SPEED 5metersНасос циркуляционный162.4Где купитьСкачать
35698650 Скачать RIGHT PANEL ASSEMBLY ECO4 ATM.Панель правая в сборе25.05Где купитьСкачать
25698660 Скачать LEFT PANEL ASSEMBLY ECO4 ATM.Панель в сборе левая25.05Где купитьСкачать
435698690GAS RAMP 13HOLES/INJECT. d1,18Рампа подачи газа с инжекторами69.89Где купитьСкачать
365698830 Скачать PIPE EXPANSION VESSELТрубка расширительного бака22.29Где купитьСкачать
705700340 СкачатьASS.PIPE PUMP/EXCHANGERТрубка насоса/теплообменника24.38Где купитьСкачать
6845700350 СкачатьPIPE EXCHANGER/HEATING OUTLETТрубка42.05Где купить-
1825701380 Скачать WATER INPUT PIPE MAIN 4Трубка возврата ГВС19.07Где купитьСкачать
1375702350 Скачать PIPE GAS MAIN 4 ATMтрубка газовая26.31Где купить-
1625702440 Скачать PANEL PLATE MAINFOURкрышка панели управления8.81Где купитьСкачать
1545702450 Скачать PCB GROUP HDIMS 02Электронная плата246.15Где купитьСкачать
998380850 Скачать FIXING CLIP - 10PCSКлипсы крепежные трубки бай-пасса (УПАКОВКА - 10 шт)4.32Где купитьСкачать
9998414540 Скачать CABLEПеремычка комнатного термостата1.45Где купитьСкачать
9998414620 Скачать CABLEПроводка электрическая кабель питания7.97Где купить-
9998419040 Скачать CABLE - EARTHкабель заземления1.87Где купить-
638422570 Скачать ELECTRODE - IGNITIONЭлектрод розжига (или контроля пламени)17.82Где купитьСкачать
1318435400 Скачать NTC SENSORДатчик температуры NTC (погружной)24.43Где купитьСкачать
9998514040 Скачать HIGH VOLT.WIRING MAIN4Проводка электрическая (от разъема платы Х3 к клеммной колодке, насосу и газ. клапану)59.79Где купитьСкачать
598612400 Скачать IGNITION CABLE L=250 ECO4кабель электрода зажигания0Где купитьC112710430800Скачать
1698922460 Скачать MANOMETER d.40 XGR.манометр25.99Где купитьСкачать
1359950760 Скачать THERMOSTAT - LIMITТермостат предохранительный 105 С26.47Где купитьСкачать
3409951690 Скачать PRESSURE SWITCHПрессостат предохранительный системы отопления39.54Где купитьСкачать
600710045400 Скачать CLIP FLAT d.18клипсы плоская d.188.05Где купитьСкачать
765710045700 Скачать O-RING d.9,19 X 2,62 - 10PCSУплотнение кольцевоеd.9,19 X 2,62 (УПАКОВКА - 10 шт)2.48Где купить1314YES-
765710069700 Скачать O-RING 9,19X2,62 EPDMУплотнение кольцевоеd.9,19 X 2,620Где купить1313710045700Скачать
92710071200 Скачать SAFETY VALVE 3 barКлапан предохранительный 3 бар25.4Где купитьСкачать
73710139500 Скачать ДЕАЭРАТОР НАСОСА WILO0Где купить16187219215Скачать
90710224400 Скачать CONNECTION CH OUTLET/FILLINGкран наполнения системы в сборе35.36Где купитьСкачать
59710430800 Скачать IGNITION CABLE L=250 RESIST.кабель электрода зажигания4.36Где купитьYESСкачать
152710586600 Скачать PRINT.CONTR.PANEL ASS.MAIN4Крышка декоративная панели управления13.42Где купить-
140710669200 Скачать GAS VALVE VK4105M M-M G3/4клапан газовый (HONEYWELL VK4105M M-M)164.31Где купитьСкачать
999710714500 СкачатьLOW POWER CABLE 12PIN MAINFOURПроводка электрическая (от разъема платы Х5 к датчику протока, датчику NTC ГВС, гидр. прессостату)13.83Где купить-

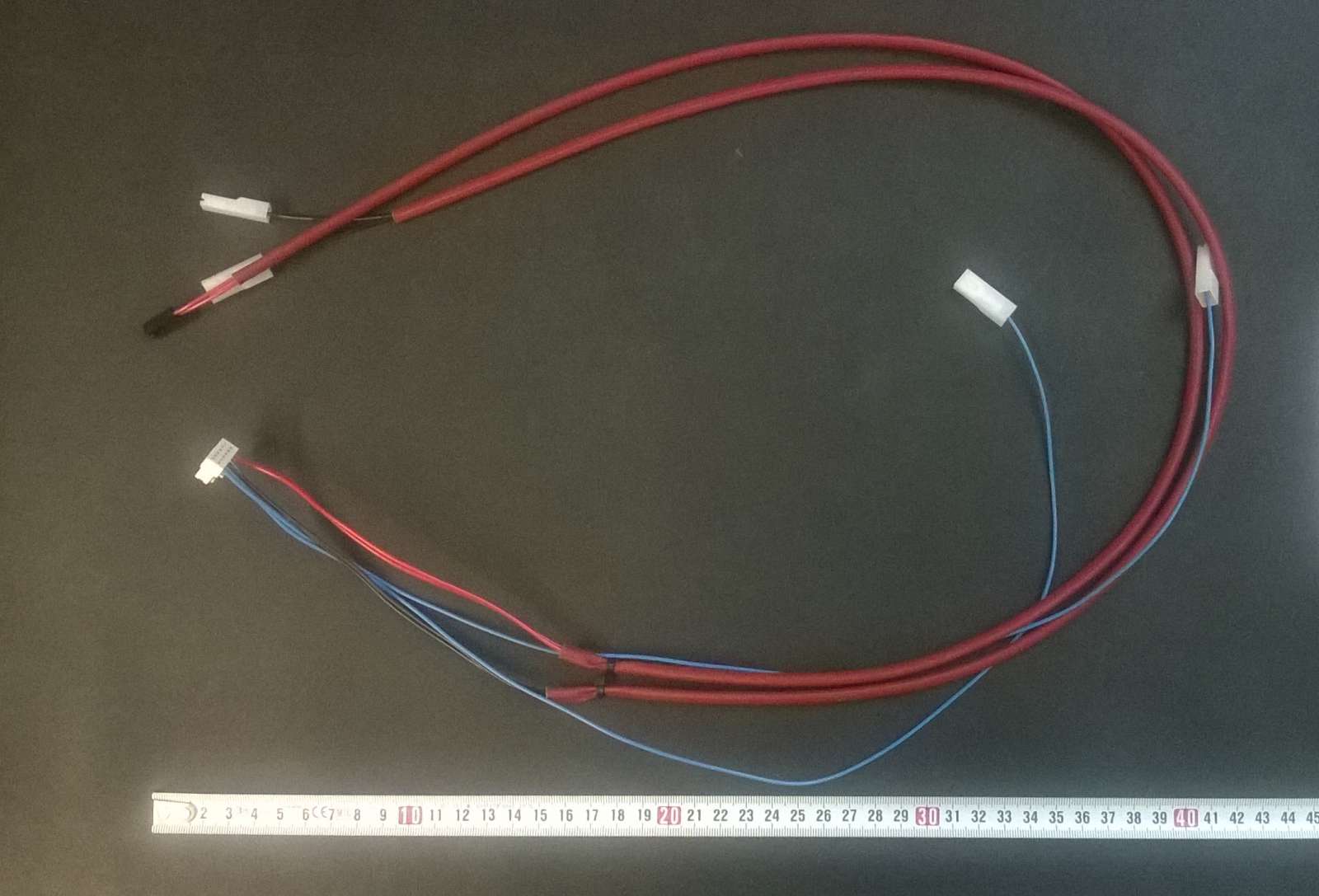

999710714600 СкачатьLOW POWER CABLE 6PIN MAINFOURПроводка электрическая низковольтная (от разъем платы Х4 к термостату перегрева, датчику NTC отопления, термостату тяги)12.25Где купить-
154710749600 Скачать PCB ASS.SM11459 MAINFOUR MЭлектронная плата0Где купить1235710825300Скачать
154710825300 Скачать PCB SM11469Электронная плата161.64Где купить12361930YES7731864-
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3.05Где купить1312YES-
100711296900 Скачать O-RING 13,94X2,62 TFL - 10PCSУплотнение кольцевое 13,94х2,62 (УПАКОВКА - 10 шт)2.44Где купить1322YES-
737219215 Скачать AIR VENT PUMPвоздухоотводчик автоматический21.15Где купить1619YES-
1547731864 СкачатьPCB SM11474Электронная плата SM11474237.9Где купить1931YES-
