Установка воздуховодов и дымоходов
Котел спроектирован для присоединения к дымоходу и воздуховоду коаксиальной трубой. Возможно также использование раздельных труб при помощи разделительного комплекта.
Используйте аксессуары, поставляемые производителем.
Способы устройства дымоходов котлов серии Eco Star
Таблица расчета максимальной длины труб
Максимальная длина труб
Модели котлов | 10F, 14F, 18F, 24F |
Коаксиальные трубы диаметром 60 мм /100 мм | 4 м |
Коаксиальные трубы диаметром 60 мм /100 мм с вертикальным наконечником | 2 м |
Коаксиальные трубы диаметром 80 мм /125 мм | 8 м |
Раздельные трубы диаметром 80 мм | 15 м |
Уменьшение длины труб из-за отводов и поворотов
Модели котлов | 90 ° |
Коаксиальные трубы диаметром 60 мм /100 мм | 1 м |
Коаксиальные трубы диаметром 60 мм /100 мм с вертикальным наконечником | 1 м |
Коаксиальные трубы диаметром 80 мм /125 мм | 1 м |
Раздельные трубы диаметром 80 мм | 0,5 м |
Уменьшение длины труб из-за отводов и поворотов
Модели котлов | 45 ° |
Коаксиальные трубы диаметром 60 мм /100 мм | 0,5 м |
Коаксиальные трубы диаметром 60 мм /100 мм с вертикальным наконечником | 0,5 м |
Коаксиальные трубы диаметром 80 мм /125 мм | 0,5 м |
Раздельные трубы диаметром 80 мм | 0,25 м |
Примечание по установке дымохода

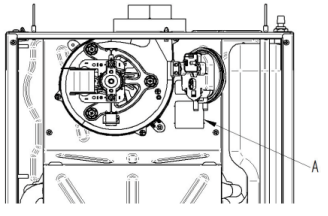

Определенные конструкции дымохода и условия работы котла могут приводить к вибрациям котла. Для решения этой проблемы необходимо удалить крышку (А). Данную процедуру должен проводить профессиональный специалист из сервисного центра.
Установка дымохода
КОАКСИАЛЬНЫЙ ДЫМОХОД (КОНЦЕНТРИЧЕСКИЙ)
Этот тип дымоудаления позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также присоединяться к общему дымоходу (LAS - система). 90° коаксиальный отвод позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться на 360°. Кроме того, он может использоваться в качестве дополнительного в сочетании с коаксиальной трубой или с 45° отводом. Обеспечьте наклон трубы в сторону улицы – 1 см на каждый метр ее длины.

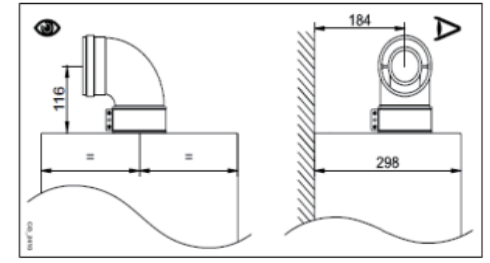

Присоединительные размеры при установке начального отвода 90° для моделей 10F, 14F, 18F, 24F

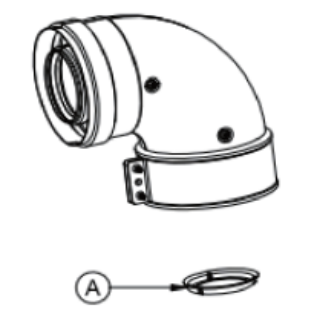

Диафрагма для моделей 10F, 14F, 18F, 24F
Установка диафрагм (редукционных колец)
Установка диафрагм (редукционных колец)
Модели котлов | 10F, 14F, 18F, 24F |
Длина коаксиального дымохода диаметром 60 мм /100 мм | 0 м - 1 м |
Диафрагма воздуховода «В» | Не требуется |
Диафрагма дымохода «А» | Требуется, диаметр диафрагмы 43 мм |
Установка диафрагм (редукционных колец)
Модели котлов | 10F, 14F, 18F, 24F |
Длина коаксиального дымохода диаметром 60 мм /100 мм | 1 м - 3 м |
Диафрагма воздуховода «В» | Не требуется |
Диафрагма дымохода «А» | Не требуется |
ПРИМЕРЫ СХЕМ КОАКСИАЛЬНЫХ ДЫМОХОДОВ

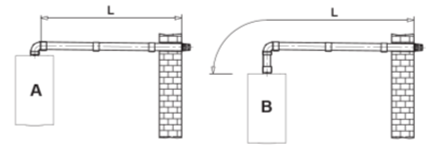

Схема организации коаксиального дымохода A, B
Модели котлов | 10F, 14F, 18F, 24F |
Схема организации коаксиального дымохода | A, B |
Рисунок |
|
Максимальная длина коаксиального дымохода диаметром 60 мм /100 мм | 3 м |
Максимальная длина коаксиального дымохода диаметром 80 мм /125 мм | 7 м |

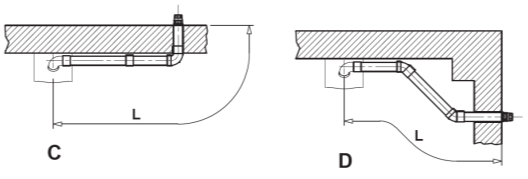

Схема организации коаксиального дымохода C, D
Модели котлов | 10F, 14F, 18F, 24F |
Схема организации коаксиального дымохода | C, D |
Рисунок |
|
Максимальная длина коаксиального дымохода диаметром 60 мм /100 мм | 2 м |
Максимальная длина коаксиального дымохода диаметром 80 мм /125 мм | 6 м |
Схема организации коаксиального дымохода F, G
Модели котлов | 10F, 14F, 18F, 24F |
Схема организации коаксиального дымохода | F, G |
Рисунок |
|
Максимальная длина коаксиального дымохода диаметром 60 мм /100 мм | 2 м |
Максимальная длина коаксиального дымохода диаметром 80 мм /125 мм | 6 м |
Схема организации коаксиального дымохода H
Модели котлов | 10F, 14F, 18F, 24F |
Схема организации коаксиального дымохода | H |
Рисунок |
|
Максимальная длина коаксиального дымохода диаметром 60 мм /100 мм | - |
Максимальная длина коаксиального дымохода диаметром 80 мм /125 мм | 4 м |
Схема организации коаксиального дымохода I
Модели котлов | 10F, 14F, 18F, 24F |
Схема организации коаксиального дымохода | I |
Рисунок |
|
Максимальная длина коаксиального дымохода диаметром 60 мм /100 мм | 1 м |
Максимальная длина коаксиального дымохода диаметром 80 мм /125 мм | 5 м |
ПРИТОК ВОЗДУХА И ОТВОД ПРОДУКТОВ СГОРАНИЯ ПО РАЗДЕЛЬНЫМ ТРУБАМ
Приток воздуха и отвод продуктов сгорания по раздельным трубам
Эта система позволяет отводить продукты сгорания как наружу здания, так и в коллективный дымоход. Забор воздуха для горения может осуществляться со стороны, отличной от той, куда выходит дымоход. Общая длина труб притока воздуха не должна превышать 10 метров.\
При длине дымоотводящей трубы более 6 м в непосредственной близости от котла должен быть установлен комплект для сбора конденсата (поставляется дополнительно). Разделительный комплект (опция) крепится на верхний дымоходный патрубок (Ø 100/60 мм) котла и обеспечивает отвод дымовых газов и приток воздуха для горения по двум раздельным трубам (Ø 80 мм). Более подробная информация представлена в инструкции к аксессуарам. Минимальный наклон дымоотводящих труб в сторону улицы должен составлять 1 см на метр длины. При установке комплекта для сбора конденсата труба отвода продуктов сгорания должна быть наклонена в сторону котла.
