Подключение датчика наружной температуры
Подключите датчик температуры наружного воздуха следующим образом:
- Среди проводов, которые выходят из панели, два провода КРАСНОГО цвета оснащены изолированными ножевыми контактами. Подсоединить датчик уличной температуры к данным проводам (см. ПРИЛОЖЕНИЕ В. СХЕМА ПОДКЛЮЧЕНИЙ).

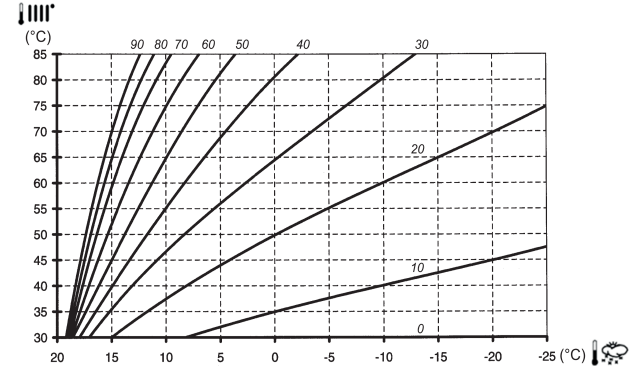

- После того как датчик температуры наружного воздуха подключен, для выбора требуемой кривой регулировки климата “Kt” из предложенных (0...90) нажимайте клавиши «плюс» или «минус» с обозначением радиатора
(значение кривой “Kt” по умолчанию равно 0).
График
