Настройка газового клапана

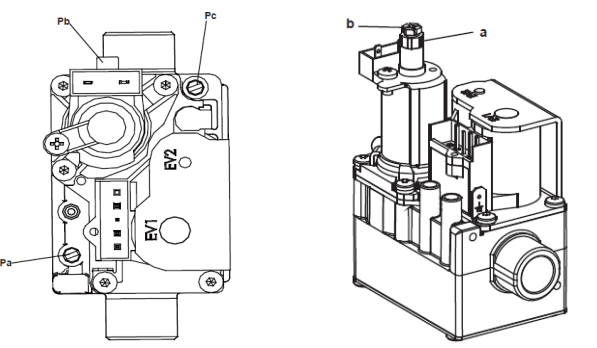

Модель газового клапана ERCO

Pa – штуцер измерения давления на входе в газовый клапан Pb – штуцер компенсации давления в камере сгорания Pc – штуцер измерения давления перед горелкой a – винт регулировки максимальной мощности b – винт регулировки минимальной мощности

Данный настенный котел может работать на природном газе или сжиженном газе. Для настройки газового клапана вначале проверьте и, при необходимости, временно измените нижеуказанные параметры платы (согласно процедуре, описанной в разделе «Настройка параметров»): установите F08=100; F09=100.

Далее проведите механическую регулировку газового клапана.

Механическая регулировка газового клапана

Для корректной процедуры регулировки газового клапана необходимо вывести котел на максимальную мощность в режиме ГВС (А) либо воспользоваться функцией «трубочист» (Б).

А) Вывод котла на максимальную мощность в режиме ГВС • Откройте кран подачи газа и переведите котел в “зимний” режим работы. • Включите кран с горячей водой, чтобы поток горячей воды превышал 10 л/мин, и установите температуру горячей воды на самое высокое значение. Таким образом будет обеспечен максимальный запрос на производство тепла.

Б) Вывод котла на максимальную мощность при помощи функции «трубочист». Для облегчения операций калибровки газового клапана существует возможность включить режим максимальной мощности котла (функция «трубочист») непосредственно с панели управления котлом. Для этого необходимо одновременно нажать и держать нажатыми в течение как минимум 6 секунд кнопки По истечении приблизительно 6 секунд символы начинают мигать. С интервалом в 1 секунду на дисплее появляются чередующиеся надписи “100” и величина температуры подачи. На этом этапе котел работает на максимальной мощности (100%). Нажав на кнопки можно установить максимальную (100%) или минимальную (0%) мощность котла.

Измерение входного динамического давления газа • Присоедините выход для измерения положительного давления газового дифференциального манометра к штуцеру для измерения давления (Pa) на входе.

Настройка номинальной тепловой мощности (настройка максимального давления подачи газа) • Снимите пластиковый колпачок на регуляторе газового клапана. • Присоедините манометр к выходу для измерения давления (Pc) на горелке. • Поворачивайте латунный винт (a) до достижения давления, соответствующего максимальной мощности, руководствуясь таблицей ниже.

Настройка минимальной тепловой мощности (настройка минимального давления подачи газа) • Отсоедините провод питания модулятора и поворачивайте винт (b) до достижения давления, соответствующего минимальной мощности, руководствуясь таблицей ниже. • Присоедините провод обратно. • Установите на место крышку модулятора и надежно закрепите её.

Примечание: Для получения правильных результатов измерения для компенсации разряжения, создаваемого вентилятором в закрытой камере сгорания, присоедините точку измерения отрицательного давления дифференциального манометра к разъему типа “T”. Два других конца соединителя типа “T” должны быть присоединены к компенсационному отверстию камеры сгорания и к выходу (Pb) газового клапана соответственно. (Другой метод: приоткройте уплотнительную крышку камеры сгорания и оставьте свободной точку измерения отрицательного давления дифференциального манометра).

Давление газа на горелке

Давление газа для настройки Eco Star 10F, 14F, 18F, 24F тип газа G20

Давление газа для настройки Eco Star 10F, 14F, 18F, 24F тип газа G30

Установка параметров после настройки газового клапана • После окончания механической регулировки газового клапана необходимо установить параметры F08 и F09 в соответствии с таблицей в п.15.2. «Настройка параметров». • Для активации параметров котел необходимо перезапустить.

Потребление газа при номинальной тепловой мощности в режиме отопления (15°С, 101,3 кПа атмосферного давления)

Потребление газа Eco Star 10F тип газа G20

Потребление газа Eco Star 14F тип газа G20

Потребление газа Eco Star 18F тип газа G20

Потребление газа Eco Star 24F тип газа G20

Потребление газа Eco Star 10F тип газа G30

Потребление газа Eco Star 14F тип газа G30

Потребление газа Eco Star 18F тип газа G30

Потребление газа Eco Star 24F тип газа G30

Справочные значения максимального давления газа на горелке для 10F (природный газ, G20)

Справочные значения максимального давления газа на горелке для 14F (природный газ, G20)

Справочные значения максимального давления газа на горелке для 18F (природный газ, G20)
