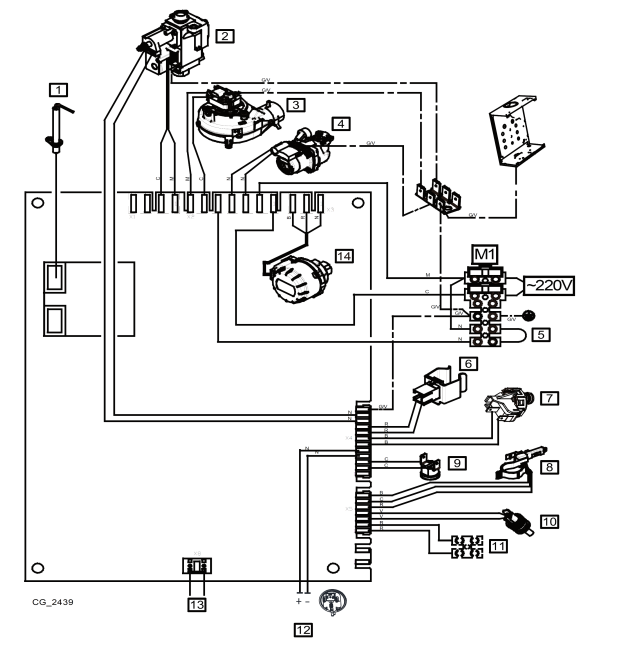

ПРИЛОЖЕНИЕ В. СХЕМА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

СХЕМА ПОДКЛЮЧЕНИЙ. МОДЕЛИ 10F, 14F, 18F, 24F

1 - Электрод розжига и контроля пламени

2 - Газовый клапан

3 - Вентилятор

4 - Циркуляционный насос

5 - Комнатный термостат (TA)

6 - Датчик температуры контура отопления (NTC)

7 - Реле минимального давления воды

8 - Датчик расхода ГВС

9 - Термостат перегрева

10 - Датчик температуры контура ГВС (NTC)

11 - Датчик наружной температуры

12 - Пневмореле (APS)

13 - Контакты OpenTherm

14 - Мотор трехходового клапана

• C - Синий
• M - Коричневый
• N - Черный
• R - Красный
• G/V - Желто-зелёный
• V - Зеленый
• B - Белый
• G - Серый
