Первый пуск
Гарантийные обязательства, выполняются организацией, осуществившей первый пуск котла. Данная организация должна иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска. Для осуществления первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в авторизованные сервисные центры BAXI («БАКСИ»). Адреса и телефоны сервисных центров спрашивайте в торгующей организации.
При выполнении первого включения необходимо убедиться в следующем:
• технические характеристики, приведенные на заводской табличке (шильдике), соответствуют параметрам сети питания (электричество, газ);
• установка выполнена в соответствии с требованиями действующего законодательства СП 62.13330.2011*;
• бойлер заполнен водой; для этого открыть кран разбора горячей воды до ее равномерного выхода (проверить, что кран подачи холодной воды открыт);
• электрическое присоединение котла и заземление выполнены согласно данному руководству и СНиП РФ.
Напоминаем Вам, что для достижения электрической безопасности необходимо правильное заземление устройства в соответствии с действующими требованиями СНиП РФ. Котел должен быть присоединен к сети с однофазным напряжением 230 В и заземлен при помощи прилагаемого кабеля из трех проводов с соблюдением полярности фаз: фаза (L) - нейтраль (N). Присоединение должно быть выполнено при помощи двухполюсного выключателя с расстоянием между разомкнутыми контактами не менее 3 мм. При замене кабеля питания необходимо использовать кабель с медными жилами 3x1 мм2 с максимальным внешним диаметром 8 мм или кабель с аналогичными характеристиками.
Рекомендуется стационарное подключение котла через двухполюсный внешний автомат защиты сети номинальным током, сблокированный с устройством защитного отключения (УЗО), рассчитанным на ток срабатывания (ток утечки) 30 μА, или через дифференциальный двухполюсный выключатель со сходными характеристиками. В любом случае внешний выключатель должен быть двухполюсным (одновременно разрывать как фазный, так и нулевой проводник) и иметь зазор между контактами размыкания не менее 3 мм.
Для подключения котла к электросети не разрешается использование разъемных розеток, адаптеров и удлинителей. Если длины провода, имеющегося в комплекте, не хватает для подключения к внешнему выключателю, то разрешается удлинить его имеющимся в продаже электрическим кабелем аналогичного типа и сечения (3 х 1 мм2)
Напряжение в колодке питания между «Фазой» и «Нулем» должно составлять 230 В, ±10%, 50 Гц
Установка быстродействующего инверторного стабилизатора напряжения вместе с котлом защищает оборудование от возможных поломок.
Для правильного выбора мощности стабилизатора необходимо к потребляемой электрической мощности котла прибавить определённый запас, рекомендуемое значение которого - не менее 30%.
Номинальная потребляемая электрическая мощность котла i – 120; Fi - 170 Вт
Напряжение между «Землей» и «Нулем», и между корпусом котла и «Нулем» должно быть ≈ 0 В
Для заземления нельзя использовать газопроводы, трубопроводы холодной и горячей воды
Отсутствия полноценного заземления самая частая причина сбоев в работе котла, системы контроля сгорания
Заземление должно быть выполнено по схеме TN-C-S (либо TN-S)
При наличии проблем с заземлением рекомендуется установить гальваническую развязку
Установка устройства защиты от импульсных токов снижает вероятность возникновения проблем, связанных с грозами.

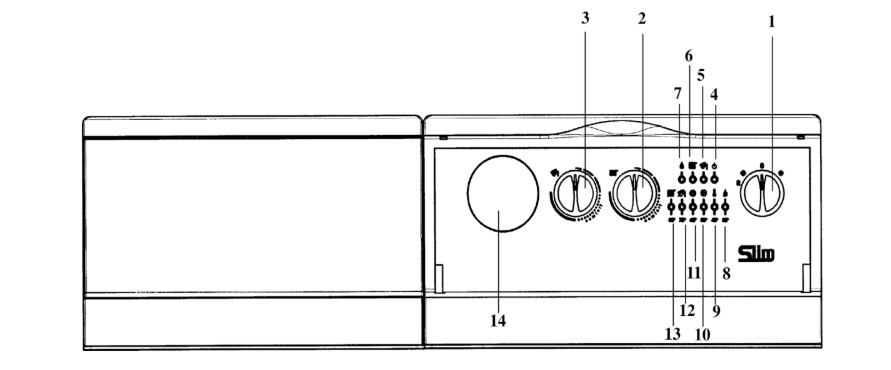

Панель управления котла
1 - Переключатель режимов «лето-зима-сброс» | 10 - Индикатор срабатывания датчика тяги |
2 - Регулятор температуры воды в системе отопления | 11 - не задействована |
3 - Регулятор температуры воды в бойлере | 12 - Индикатор неисправности по датчику бойлере |
4 - Индикатор напряжения в сети | 13 - Индикатор неисправности по датчику отопления |
5 - Индикатор работы системы ГВС | 14 - Место для установки программируемого таймера |
6 - Индикатор работы системы отопления | |
7 - Индикатор наличия пламени | 8-9-10-11-12-13 Данные индикаторы также выполняют функцию индикации температуры воды в системе отопления |
8 - Индикатор блокировки газа | |
9 - Индикатор перегрева | |
