Проверка входного динамического давления газа
• Открутить винт на штуцере 2 (рис. 12) и присоединить к штуцеру 2 манометр.
• Открыть газовый кран и установить переключатель режимов (позиция 1, рис.1) в положение «зима»
и подождать до включения котла.
• Проверить динамическое входное давление газа (штуцер 2, рис.12). Номинальные давления: 20 мбар для природного газа, 30 мбар для бутана, 37 мбар для пропана.
• Выключить котел и закрыть газовый кран.
• Отсоединить манометр и закрутить винт на штуцере 2.

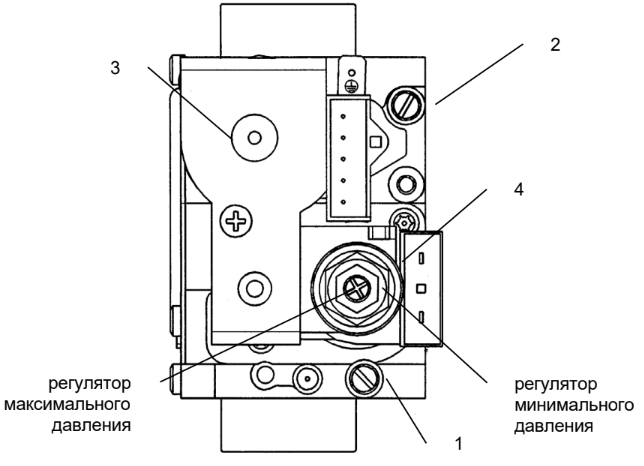

Клапан SIT SIGMA 845
1 - штуцер газового клапана для измерения давления на горелке
2 - штуцер газового клапана для измерения входного давления
3 - электрический клапан
4 - модулятор с устройством регулирования максимального и минимального давления
