Габаритные размеры котла

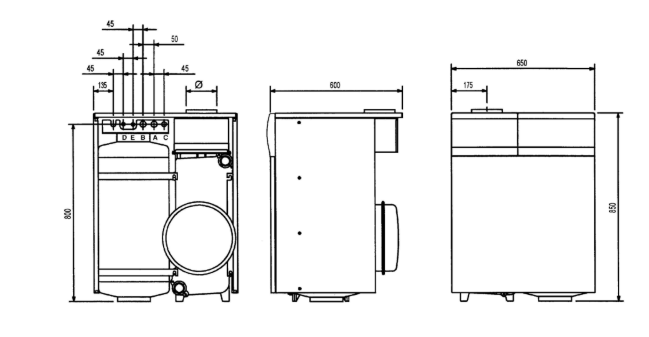

Габаритные размеры для моделей 2.230 i, 2.300 i


2.230 i — диаметр дымоотводящего патрубка = 130 мм

2.300 i — диаметр дымоотводящего патрубка = 140 мм

А - подача воды в систему отопления ("прямая") 3/4", внешняя резьба

В - возврат воды из системы отопления ("обратка") 3/4", внешняя резьба

С - труба подачи газа 1/2", внешняя резьба

D - вход воды контура ГВС 1/2", внешняя резьба

Е - выход горячей бытовой воды 1/2", внешняя резьба

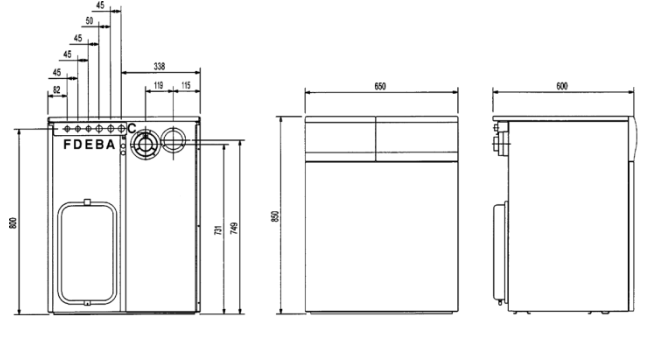

Габаритные размеры для моделей 2.300 Fi
